iot_camera 開發板試玩心得體會
掃描二維碼
隨時隨地手機看文章
介紹開發板的配置固件燒錄第一種：通過手工TF卡進行程序更新第二種：http服務器進行程序更新第三種：通過rboot啟動上手體驗系統編譯最新版本開發開發板評估與思考
介紹
目前，對于可編程物聯網攝像頭來說，可以通過手機或者網頁顯示攝像頭畫面。這種應用只要在聯網條件下就可以進行，所以從某種程度上來說通過網絡傳輸，遠程查看的方式將會成為物聯網攝像頭非常好的方式。這種方式主要是可以節約很多硬件成本，同時網絡傳輸技術的不斷成熟，數據管理也會慢慢的集中。我覺得物聯網方向也需要去研究一下IP攝像頭。
本次研究的對象是rtthread在2016年左右眾籌的一塊開發板iot_camera。
這塊開發板在市面上已經見不到了，只有在二手市場淘到一塊進行研究。
開發板的配置
下面來詳細介紹對比一下具體的配置信息。
|
|
FH8620 | FH8632 | FH8852 |
|---|---|---|---|
| 面向?qū)ο? | 面向中低端 | 高性能，低功耗 | 面向2M專業網絡攝像頭，高性能 |
| 處理器 | ARM1176 | ARM1176 | ARM1176 |
| 運行頻率 | 216MHz | 480MHz | 600MHz |
| cache | I/D-Cache 16KB/16KB | I/D-Cache 16KB/16KB | I/D-Cache 16KB/16KB |
| 內置 DRAM | 2M x 4banks x 16 bit LVDDR | 512Mbits，480MHz | 512Mbits，480MHz |
| MIPI接口 | 不支持 | 支持 | 支持 |
| CIS 輸入 | 最大支持1280x720 | 最大支持2560X1440 | 最大支持1920X1080 |
| 圖像處理 | 支持 | 支持 | 支持 |
| H264編碼率 | 1280x720@30fps | 1920x1080@30fps+720P@30fps | 1920x1088@30fps + 720x576@30fps |
| JPEG 編碼 | 1M Pixel@1fps | 1920x1080 @5fps | 2M@2fps |
| I2C | X2 | X2 | X2 |
| SPI | X2 SPI-Master | X2 SPI-Master, X1 SPI-Slave | X2 SPI-Master, X1 SPI-Slave |
| uart | X1 | X2 | X2 |
| PWM | x3 | x4 | x8 |
| RTC | 不支持 | 支持 | 支持 |
| 音頻接口 | 支持 | 支持 | 支持 |
| SDIO | 支持 | 支持 | 支持 |
| USB | 不支持 | 支持 | 支持 |
| 網絡接口 | 不支持 | 支持 | 支持 |
| 功耗 | 小于650mW | - | - |
底板

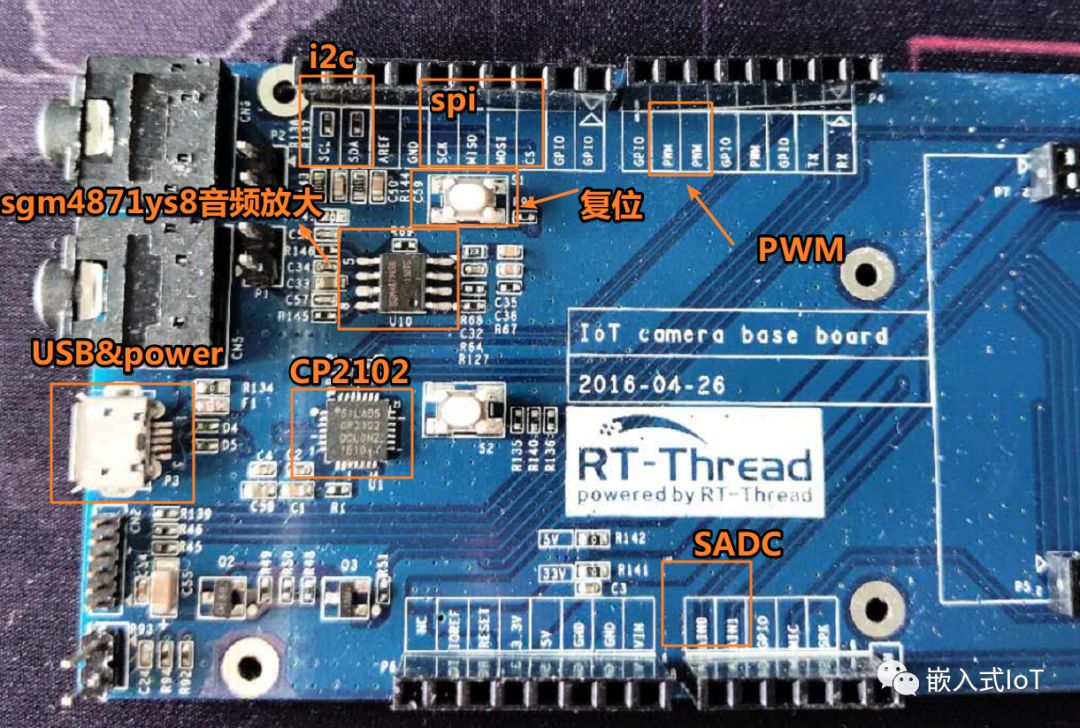

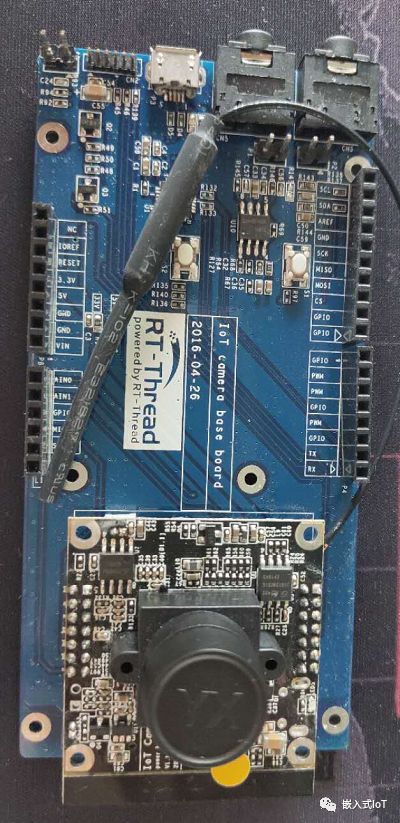

底板的設計比較的簡單，主要是相應的接口，主要的芯片的CP2102的串口芯片。還有一塊語音放大芯片。

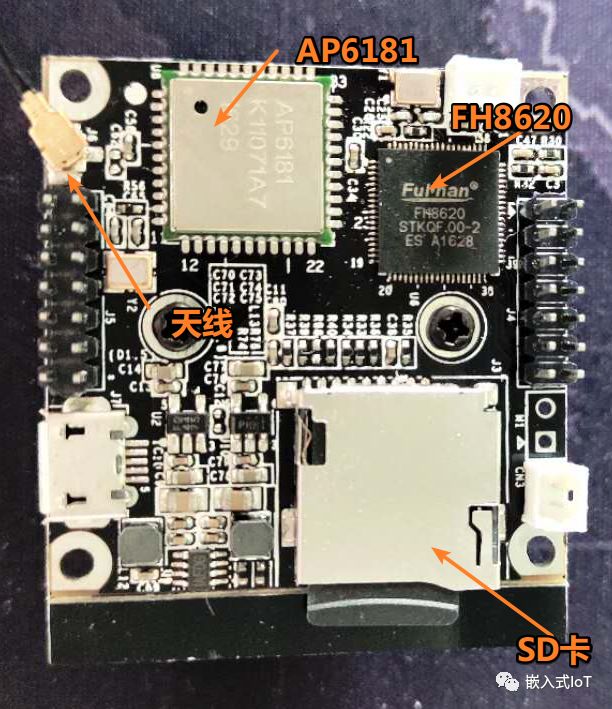

核心板

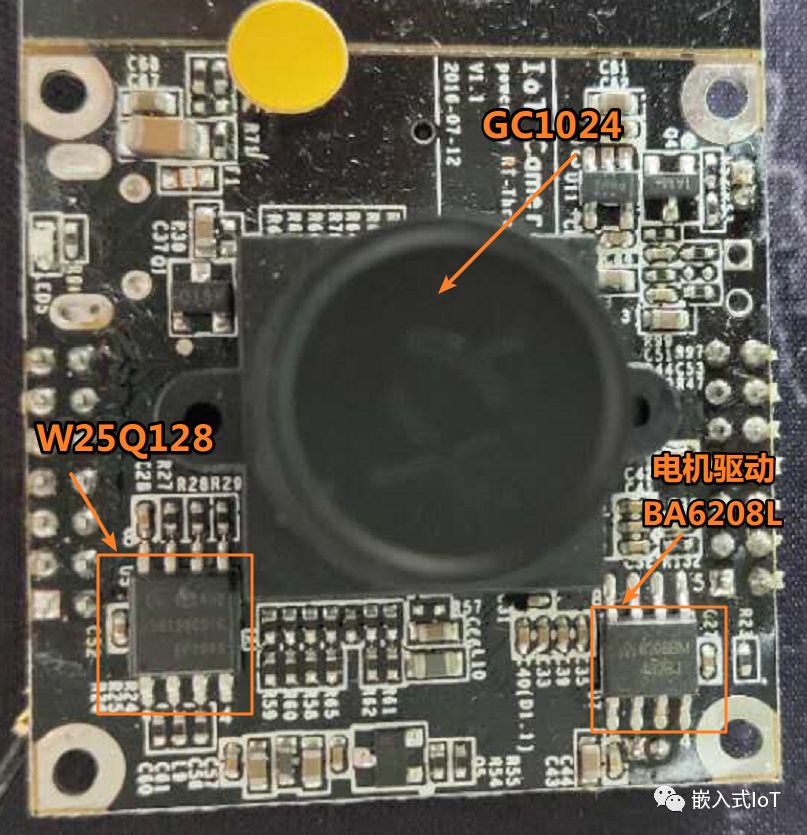

核心板背面

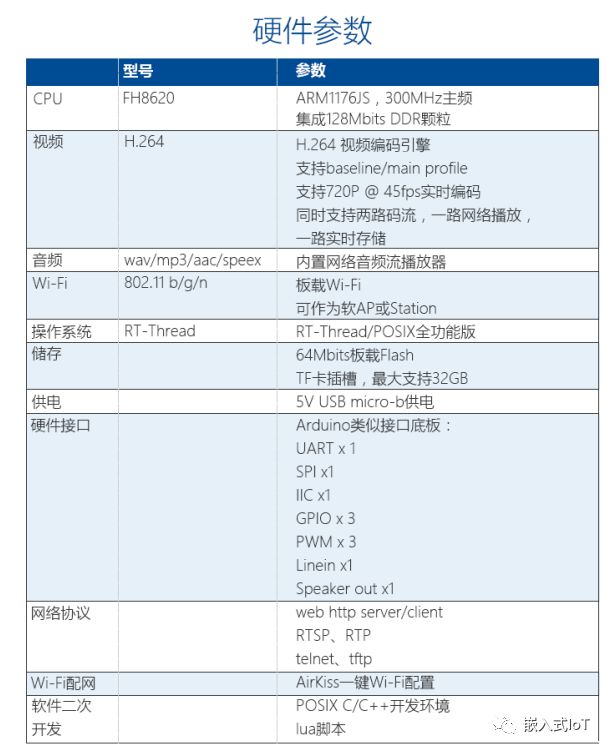

整個開發板硬件配置如下：
-
FH8620, ARM1176, up to 450MHz, Builtin 16MB DRAM
-
AP6181 (bcm43362) Wi-Fi
-
8MB SPI Nor Flash
-
GC1024 sensor
-
Hardware encoder for H.264, 1280x720 @ 30FPS
-
Hardware encoder for MJPEG
其他的外設資源
-
一個 iic 接口
-
一組 SPI 接口
-
一個串口
-
六個 gpio 接口
-
三路 pwm 接口
-
一個 micro SD 卡插槽
-
兩路 ADC 輸入
-
LINE IN 與 LINE OUT
固件燒錄
對于固件的使用來說，可以分為四個固件，這四個固件可以在網盤中下載得到。
在芯片內部，已經自帶UBOOT，所以如果UBOOT被破壞，那只能用燒錄器重新燒錄了。
第一種：通過手工TF卡進行程序更新
這種方式是將固件放到tf卡的根目錄，然后通過uboot將TF卡中的rtthread.bin轉移到Flash中，下次直接從flash中讀取固件啟動即可。

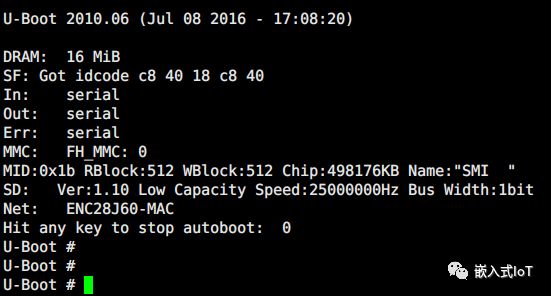

在倒數到3s之內按下鍵盤的任意鍵可以進入uboot的控制臺。
接著將tf卡中的程序轉移到內存中
fatload mmc 0 0xA0000000 rtthread.bin
然后將鏡像轉移到flash中（從 4M 位置，燒錄 2M 數據）

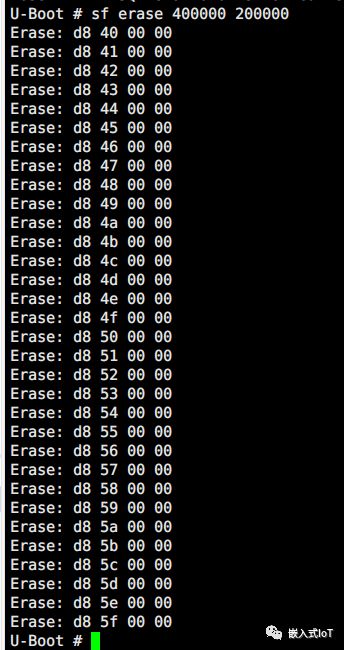

sf probe 0 sf erase 400000 200000 sf write a0000000 400000 200000
選擇設備
擦除扇區
燒寫固件
設置uboot的啟動項并保存配置

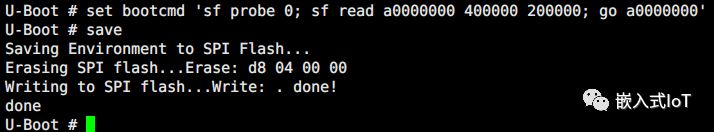

set bootcmd 'sf probe 0; sf read a0000000 400000 200000; go a0000000' save
重新啟動
reset
最后就可以正常的啟動了

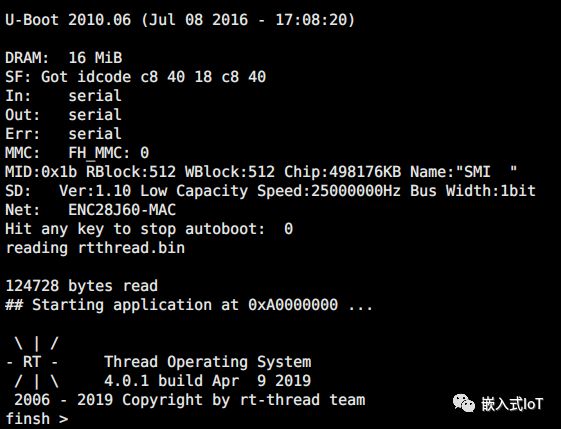

也可以通過從tf卡中直接讀取rtthread.bin的固件到內存中，直接跳轉即可。
set bootcmd fatload mmc 0 0xa0000000 rtthread.bin\; go 0xa0000000
save reset
第二種：http服務器進行程序更新
固件更新時，可以通過wget下載固件
很多時候，我們做調試的過程中，如果總是將TF插上然后再進行燒錄，這樣效率非常的差，所以可以采用wget的方式進行固件的下載。
首先啟動python中的web_server
import SimpleHTTPServer import SocketServer
PORT = 8000 Handler = SimpleHTTPServer.SimpleHTTPRequestHandler
httpd = SocketServer.TCPServer(("", PORT), Handler) print "serving at port", PORT
httpd.serve_forever()
開啟服務

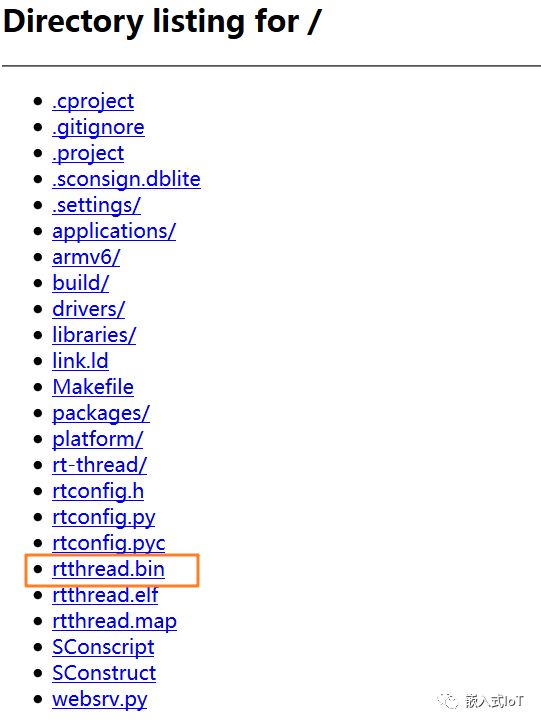

訪問http://localhost:8000/可以看到
此時，如果我們已經將wifi連接上網絡(wifi join ssid password)，在同一個局域網內就可以利用rtthread的wget工具進行下載了。
第三種：通過rboot啟動

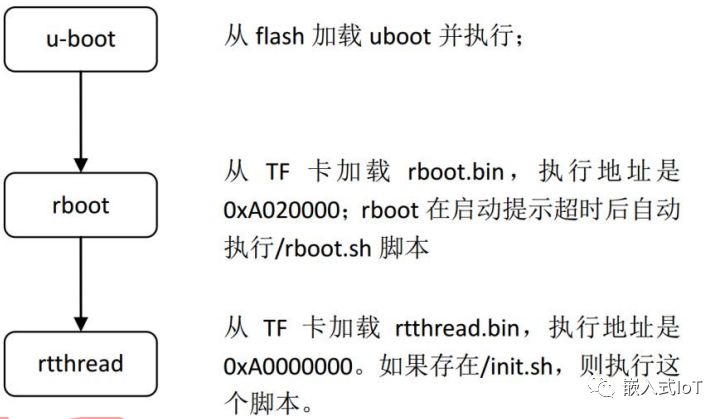

固件的啟動順序如下：

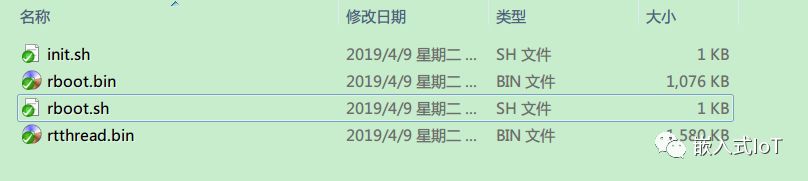

這種方式是rboot可以引導一個腳本rboot.sh，然后通過該腳本指定啟動方式。
上手體驗

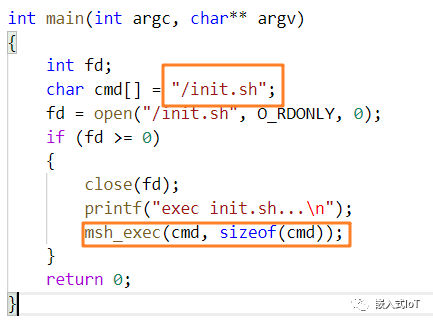

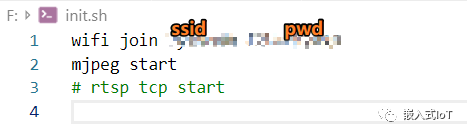

如果要讓開發板聯網，需要配置init.sh，因?yàn)檫@個腳本會在main函數中執行。
而該腳本中的內容就是配置wifi和啟動mjpeg
然后可以看到系統正常啟動

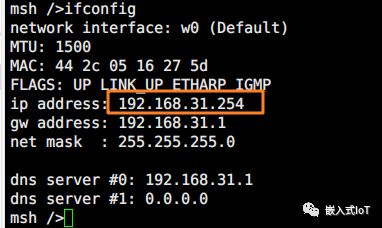

通過ifconfig查看開發板的ip信息

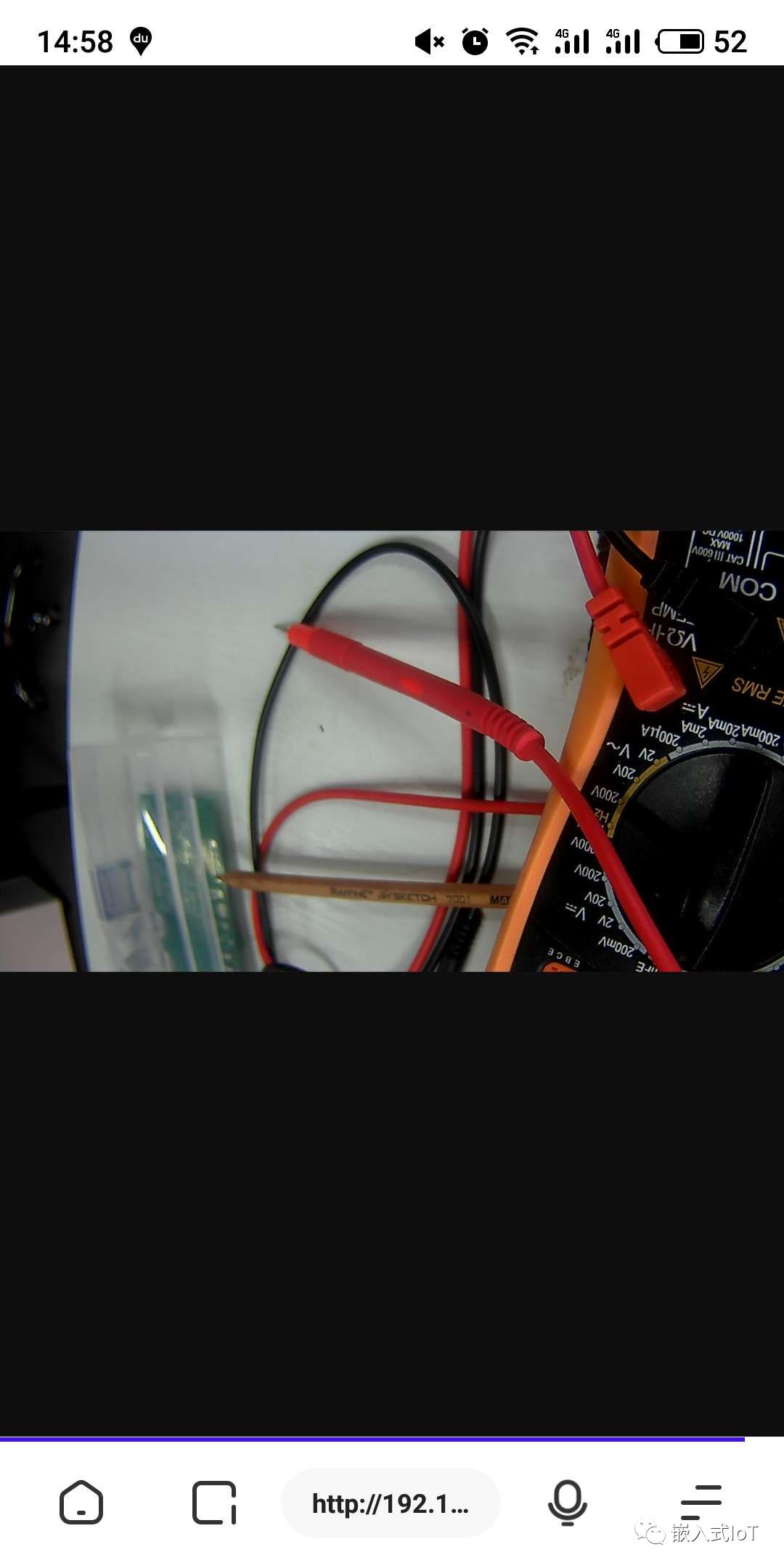

在同一個局域網內的其他電腦上用瀏覽器訪問該地址，可以看到ip攝像頭的畫面
這樣，下圖是手機瀏覽器上看到的效果
系統編譯

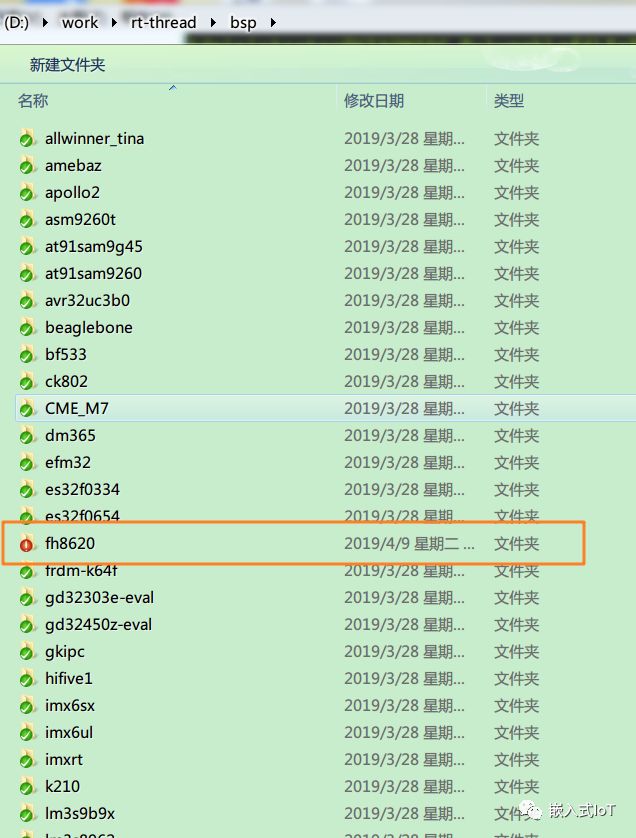

到github上去下載源代碼：https://github.com/RT-Thread/IoT_Camera

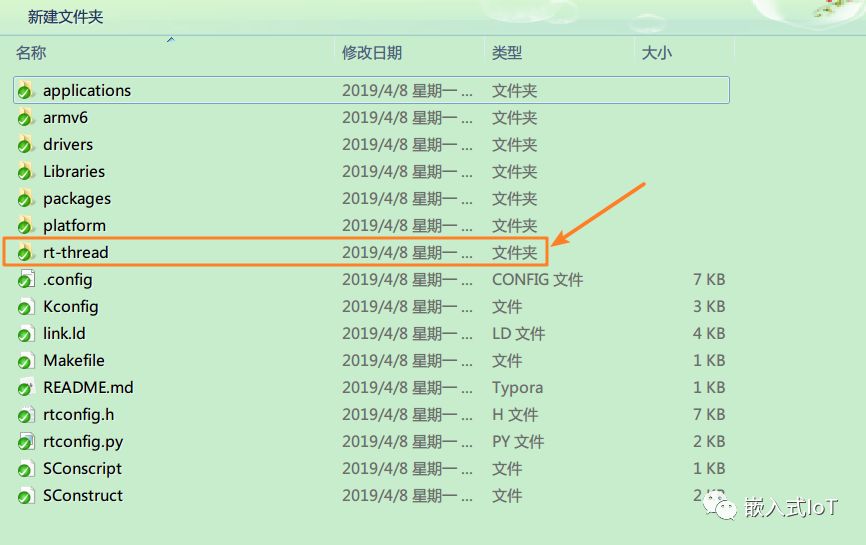

然后進入到firmware文件夾下，然后下載3.0.3版本的rtthread。

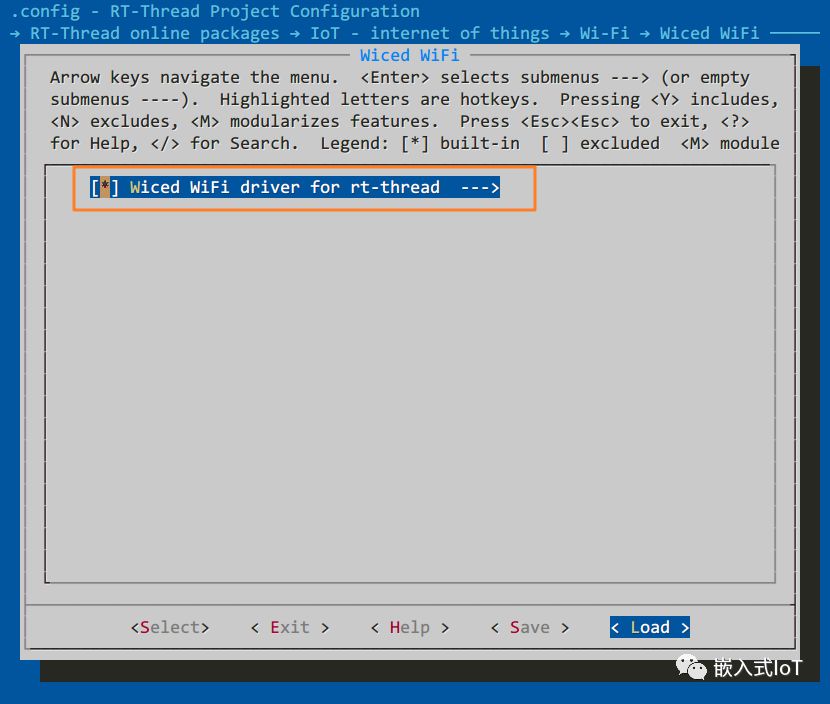

然后在env工具上進行配置

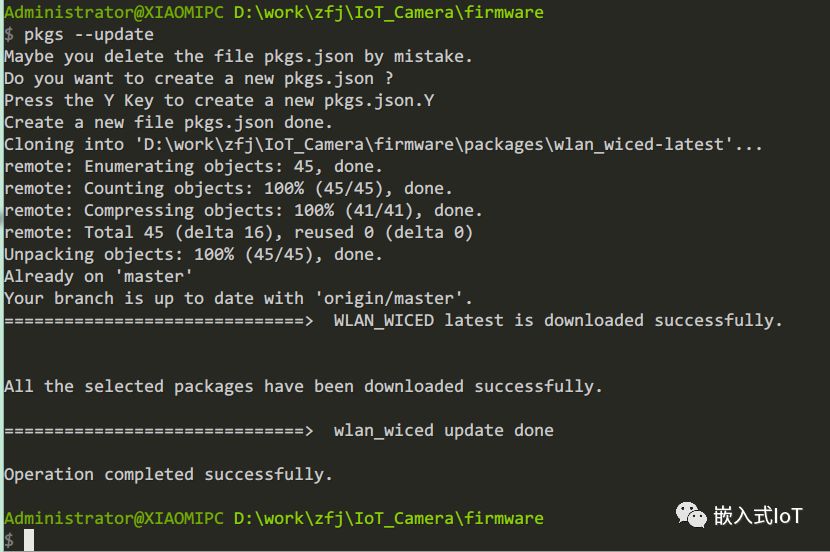

然后輸入pkgs --update 更新固件
直接進行編譯即可。
最新版本開發
如果要在最新版本上進行開發工作，可以直接到從github上下載最新版本的庫進行相關的開發工作。

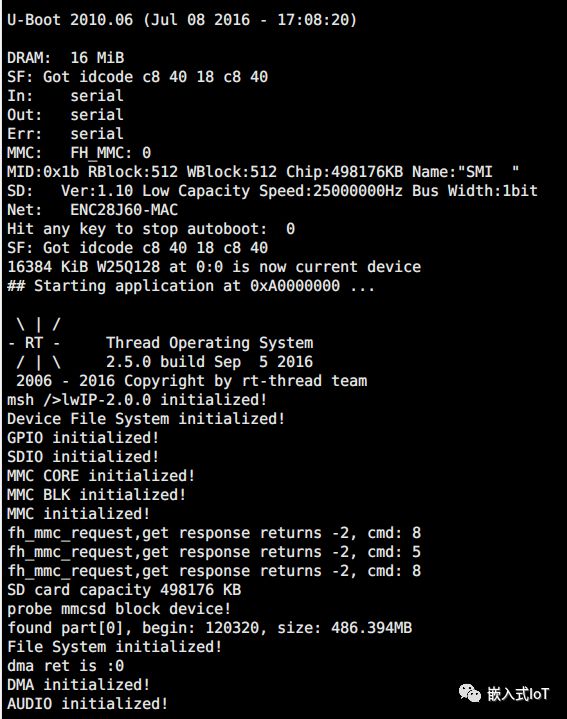

將固件轉移到sd卡中，可以看到啟動信息
開發板評估與思考
對于該富瀚微FH系列芯片來說，主要專注于視頻監控方案，總的說來也是一款專用芯片。而這些芯片跑rtos又有著非常大的優勢。但是款開發板從16年眾籌開始，賣的并不樂觀，而且fh8620芯片到目前為止已經停產。
個人認為，這款芯片應該說已經過時了，比這更好的有V3S等等，其性能都要比富瀚芯片的性能強大。
其實我覺得國內的這些IPC芯片SoC供應商怎么不通過RT-Thread之類的將芯片推廣到通用市場，比如就當通用MCU用，做網關、做控制器，像富翰微的FH8630D、國科微的GK7102、華為海思的等待，這些芯片具有圖像處理功能，有SPI、有網口、有SDIO、有UART，跟STM32F7、RT1050之類的比起來有超高的性價比，很多情況下都能替代，對用戶很有吸引力，特別是移植好RTOS和驅動后，用起來就很順了。但是，支持的并不給力。
用這個板子做方案，其實就是高不成低不就的東西。如果用MT6261，可實現錄像，拍照定位和物聯網設備，成本也才19.8元，雖然不支持視頻傳輸，但是功耗可以做到很低。做遠程視頻監控之類的wifi攝像頭，50到60元也會有相應的方案。
總的評估，我覺得，這款開發板其實做東西也可以做的出來，只是定位需求不對。
