前言

現在手上有一塊V3S的板子，想將其用起來?，F(xiàn)在來記錄一下這個過程。記錄一下荔枝派zero的使用流程。

01

環境準備

首先需要clone代碼

git clone git@gitee.com:xboot/xboot.git

接著就是設定交叉編譯環境

清理環境

make clean

編譯

make CROSS_COMPILE=/opt/gcc-linaro-5.3.1-2016.05-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf- PLATFORM=arm32-v3s

需要注意的是gcc一定是arm-linux-gnueabihf-否則可能會編譯鏈接出錯。因?yàn)関3s需要硬浮點hf。

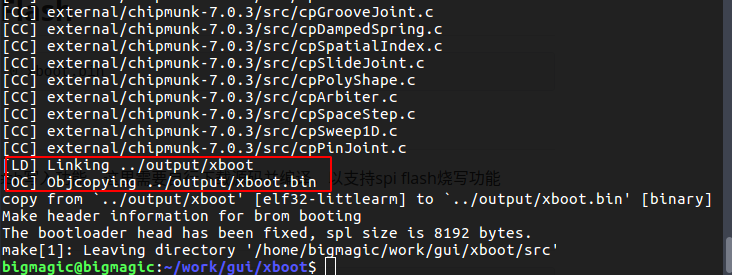

編譯完成后可以看到效果如下：

02

程序下載

編譯完成后，就可以將我們編譯好的文件下載進去了。

fel模式進入

全志芯片的啟動特點,需要進入fel模式：

1. TF卡和spi flash 同時沒有可啟動鏡像;也就是說你不插卡，且焊接的是新的或者沒有有效鏡像的spi flash，那就上電自動進入fel下載模式

2. TF卡中有進入fel模式的特殊固件 fel-sdboot.sunxi如果你的spiflash已經有了啟動鏡像，那么需要在TF卡中燒入一個sunxi提供的 啟動工具 （ dd if=fel-sdboot.sunxi of=/dev/mmcblk0 bs=1024 seek=8 ）， 那么插入該TF卡啟動會進入fel模式；

3. 上電時SPI_MISO拉低到地該引腳為boot引腳，上電時出于低電平即會進入fel下載模式。

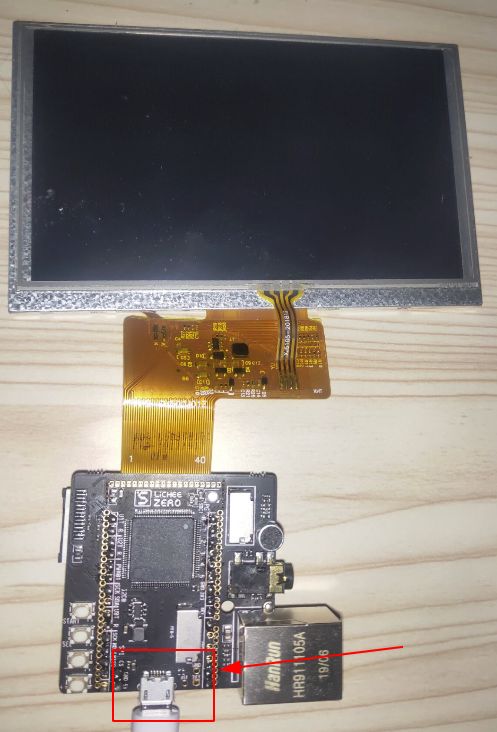

插上我們的usb線即可。

sunxi-fel工具的使用

由于在Ubuntu上進行開發工作，所以可以采用https://github.com/Icenowy/sunxi-tools.git提供的sunxi-fel工具進行spi flash的燒錄工作。

具體的步驟如下：

第一步：clone代碼

git clone https://github.com/Icenowy/sunxi-tools.git

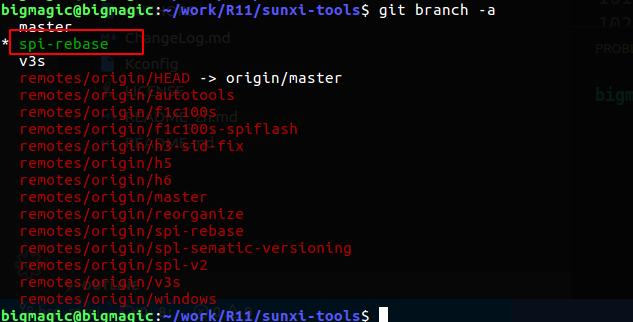

第二步：切換分支

對于v3s來說，我們切換到v3s的分支即可。

然后編譯代碼

sudo make

sudo make install

完成后就可以在控制臺輸入sunxi-fel了。

檢查是否可以探測到芯片信息

這樣就可以開始燒錄了。

燒錄

燒錄過程可以直接燒錄到RAM中去執行

sudo sunxi-fel -p write 0x40000000 xboot.bin

sudo sunxi-fel exec 0x40000000

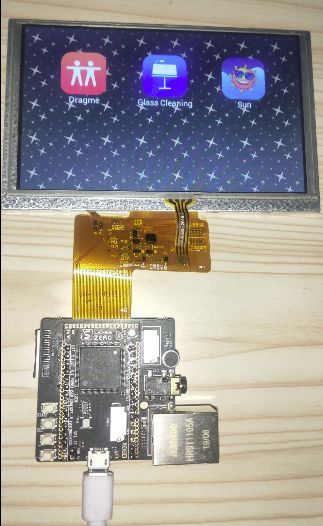

并且可以看到我們的開發板上的紅燈一閃一閃的了

當然也可以進行燒錄到spi flash中，這樣，每次上電都會啟動程序。

需要注意的是，要切換到spi-rebase分支才可以，并且spi flash需要手動焊接。

03

串口打印

我們有的時候需要用串口查看具體的信息，那么怎么辦呢？

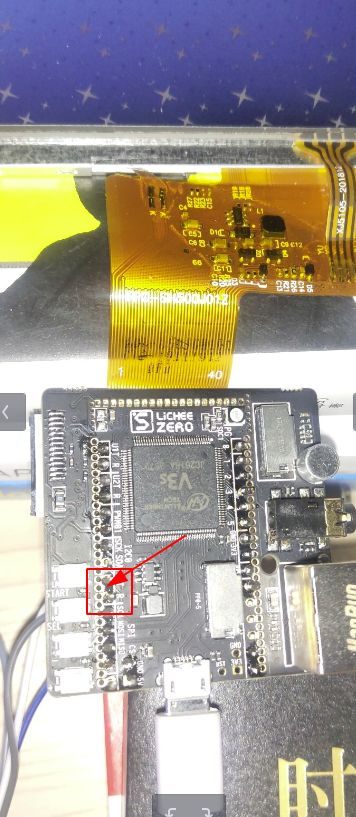

可以連接板子的uart0作為輸出信息。

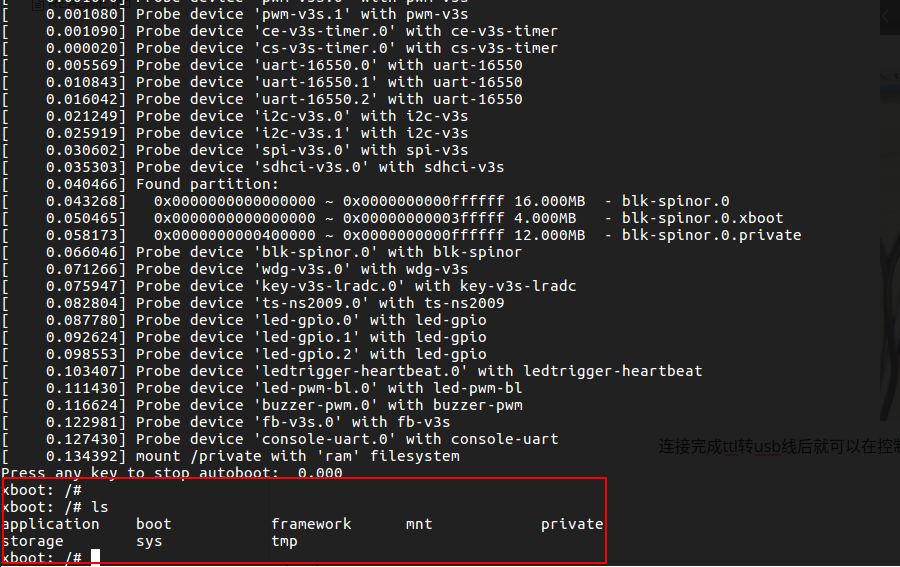

連接完成ttl轉usb線后就可以在控制臺看到打印信息了。

此時，我們的xboot開發環境就搭建完成了。

04

總結

通過對xboot環境的搭建，我們可以更加清楚知道v3s的開發流程。所以一定需要做好記錄，這樣才能不必每次都需要摸索折騰。
