opensbi下的riscv64裸機編程2(中斷與異常)

• 1.本文說明

• 2.riscv特權模式下的異常

• 2.1 CSPs

• 2.2 異常開關的寄存器

• 2.3 與中斷相關的指令

• 3.中斷測試

• 3.1 設置中斷向量表

• 3.2 開啟中斷設置

• 3.3 初始化timer

• 3.4 開啟中斷

• 3.5 中斷處理

• 4.測試及校驗

• 5.總結

1.本文說明

任何時候，中斷和異常的產生都是十分值得關注的，這些將破壞程序原有的執行邏輯。按照芯片的設計來說，中斷和異常大致上可以分為三類異常(Exception)、陷入(Trap)、外部中斷(Interrupt)。

• 異常(Exception)

在一條指令執行的過程中發生了錯誤，可以通過異常處理函數進行處理，最常見的異常包括無效的內存地址訪問、非法指令異常、缺頁異常等等。當發生這些異常后可以進行處理。

• 陷入(Trap)

主動的讓其進入異常處理函數，常見的是系統調用syscall。而在riscv上為ecall或者進入斷點的ebreak。

• 外部中斷(Interrupt)

一般由外部事件觸發，比如定時器中斷、GPIO中斷等。這些異常是不可預知的。

對于一般的中斷處理流程，進入中斷后需要進行上下文的保存與恢復。

2.riscv特權模式下的異常

涉及到中斷和異常，RISCV的特權模式是不能繞開的。在RISCV中，無論在任何模式發生的異常，硬件線程都會將控制權交給M-Mode的異常處理程序。然而對于類Unix的操作系統來說，異常都是由操作系統來處理。而操著系統運行的模式是S-Mode，所以RISCV也可以選擇將異常重新導向到S-Mode，也支持異常委托機制(Machine Interrupt Delegaintion)將異常直接通過S-Mode進行處理，這樣可以大大的增加操作系統的靈活性。

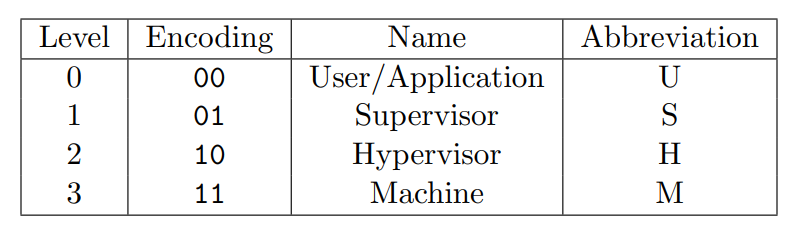

一般來說M-Mode是必須實現的，S-Mode也一般會有，而U-Mode是選擇性擴展的。目前的RISCV芯片中例如蜂鳥的E203與K210都只支持了RISCV架構中的Machine Mode。

2.1 CSPs

實際上RISCV在實現系統指令集的時候，是支持多種模式的擴展的，這一系列的指令集通過Control and Status Registers (CSRs)來進行控制。

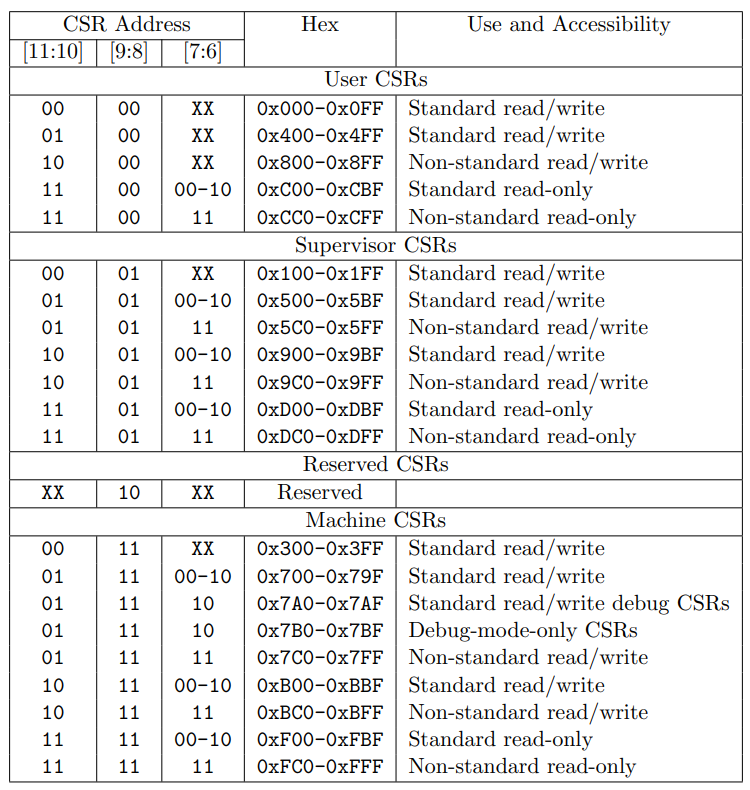

CSR地址是擴展了12位，也就是可以設計最大4096個指令。

通過下面的網站可以看到當前CSRs的實現狀態。

http://www.five-embeddev.com/quickref/csrs.html

這里只針對S-Mode下的異常處理進行分析，M-Mode下的異常處理類似。

Name	Number	Feature/Extensions	Description
sepc	0x0141	supervisor	Supervisor Exception Program Counter
scause	0x0142	supervisor	Supervisor Exception Cause
stval	0x0143	supervisor	Supervisor bad address or instruction.
stvec	0x0105	supervisor	Supervisor Trap Vector Base Address
sstatus	0x0100	supervisor	Supervisor Status

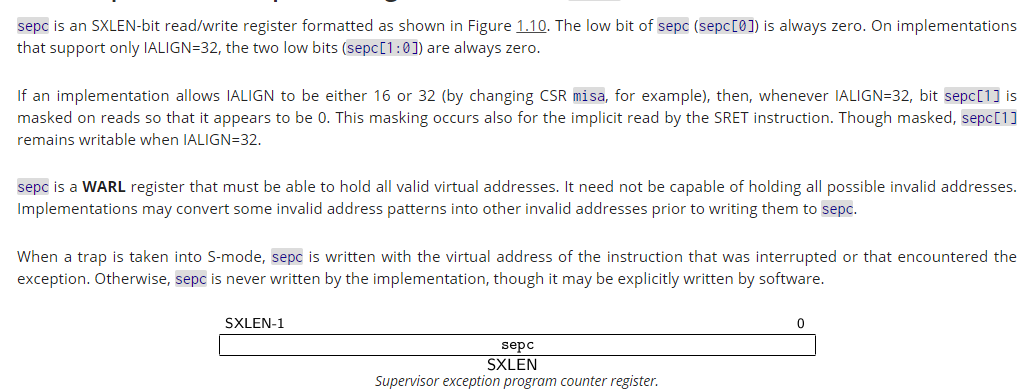

Supervisor Exception Program Counter (sepc)

當中斷發生時，存放需要跳轉的PC值。這里需要利用stvec提供中斷向量表的基地址。

該寄存器的值是在32位下是4字節對齊的。

Supervisor Cause Register (scause)

該寄存器表示中斷發生的原因。下面的表格中表述了中斷的發生原因：

Interrupt	Exception Code	Description
1	0	Reserved
1	1	Supervisor software interrupt
1	2–4	Reserved
1	5	Supervisor timer interrupt
1	6–8	Reserved
1	9	Supervisor external interrupt
1	10–15	Reserved
1	≥16	Designated for platform use
0	0	Instruction address misaligned
0	1	Instruction access fault
0	2	Illegal instruction
0	3	Breakpoint
0	4	Load address misaligned
0	5	Load access fault
0	6	Store/AMO address misaligned
0	7	Store/AMO access fault
0	8	Environment call from U-mode
0	9	Environment call from S-mode
0	10–11	Reserved
0	12	Instruction page fault
0	13	Load page fault
0	14	Reserved
0	15	Store/AMO page fault
0	16–23	Reserved
0	24–31	Designated for custom use
0	32–47	Reserved
0	48–63	Designated for custom use
0	≥64	Reserved

Supervisor Trap Value (stval) Register

由于scause不足以表示異常發生的所有信息，比如發生了缺頁異常，就會將stavl設置成需要訪問但是不在內存中的地址。以便于操作系統將這個地址加載進來。

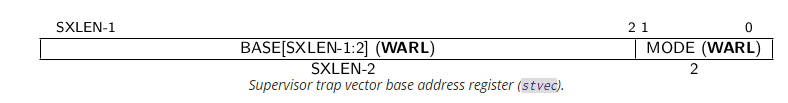

Supervisor Trap Vector Base Address Register (stvec)

設置中斷處理的基地址，同時設置模式

對于基地址的模式有如下兩種：

Value	Name	Description
0	Direct	All exceptions setpcto BASE.
1	Vectored	Asynchronous interrupts setpcto BASE+4×cause.
≥2	—	Reserved

Direct：顧名思義，當異常發生的時候，每次都會跳轉到這個地址，然后通過這個地址的中斷處理程序去判斷哪種中斷。

Vectored：在這種模式下，會跳轉到BASE + 4 * cause進行處理流程。每種異常的cause都不一樣。

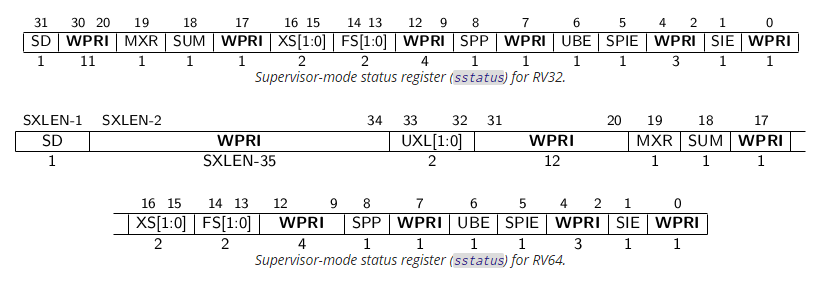

Supervisor Status Register (sstatus)

控制中斷的狀態等等，也可以控制全局中斷的時能等等。

SIE域表示全局中斷使能。當該MIE域值為1時，表示所有中斷的全局開關打開，當MIE域的值為0時候，表示全局關閉所有中斷。

SPIE用于保存進入異常之前MIE域的值。

2.2 異常開關的寄存器

對于S-Mode中斷的Enable與Pending，還需要關注兩個寄存器。sie與sip。

Supervisor Interrupt Enable(sie)

Supervisor Interrupt Pending(sip)

可以看到有三種類型的中斷，由芯片廠家進行自定義設計。

• Supervisor software interrupt
• Supervisor timer interrupt
• Supervisor external interrupt

2.3 與中斷相關的指令

• CSR Read Write(csrrw)

csrrw dst, csr, src:將指定的CSR寄存器寫入dst，同時將src的值寫入CSR。

• CSR Read(csrr)

csrr dst,csr:讀一個CSR寄存器到dst。

• CSR Clear(csrc)

csrc(i) csr, rs1:將指定的位清零。

• CSR Set(csrs)

csrs(i) csr, rs1:將指定的位置一。

3.中斷測試

由于在qemu上，中斷的產生可以通過定時器來發生，所以需要理解riscv上對timer的使用。timer又需要通過sbi的接口進行訪問。

相關的代碼文件可以參考：

https://github.com/bigmagic123/riscv64_opensbi_baremetal/tree/master/03_interrupt

已經實現了timer中斷的產生過程。

3.1 設置中斷向量表

本程序需要設置中斷向量表，前面提到過，中斷向量的跳轉有兩種模式：Direct與Vectored。Direct可以直接轉到固定的pc地址，然后由統一的入口進行處理，這種比較容易實現，所以設置為這種模式。

.global table_val_set
table_val_set:
 la t0, trap_entry
 csrw stvec, t0
 jr ra

直接將trap_entry函數的入口寫到stvec的寄存器中。由于函數地址4字節對其，所以設置后模式為Direct。

3.2 開啟中斷設置

要開啟時鐘中斷，這樣才能產生時鐘，而根據手冊，開啟時鐘中斷實際上是設置Supervisor Interrupt Enable(sie)，也就是設置SIE的寄存器開啟。

所以只需要設置即可。

void enable_timer_interrupt(void)
{
 w_sie(r_sie() | SIE_STIE);
}

3.3 初始化timer

對于timer的填充，其實就是設置中斷的值。當timer達到設定的值后會產生中斷。

void set_timer(uint64 stime_value)
{
 SBI_TIMER(stime_value);
}

// get current time
uint64 get_cycle()
{ return r_time();
}

void clock_set_next_event()
{
 set_timer(get_cycle() + TIMEBASE);
}

函數填充了下一個tick的值。

3.4 開啟中斷

中斷的開啟通過sstatus全局的狀態寄存器設置。

通過設置SIE位就可以達到使能或者關閉中斷的作用。

void interrupt_enable(void)
{
 w_sstatus(r_sstatus() | SSTATUS_SIE);
}

3.5 中斷處理

中斷處理需要保存當前的上下文寄存器（寄存器壓棧操作），然后跳轉到中斷處理函數去處理具體的中斷。當處理完成之后返回現場（寄存器出棧）。

這里先不做這么復雜的工作，中斷產生后直接跳轉到中斷處理函數中，只執行一次。

.global trap_entry
trap_entry:
 csrr a0, scause
 csrrc a1, stval, zero
 csrr  a2, sepc
 mv    a3, s0
 /* scause, stval, sepc, sp */
 call  handle_trap

其中a0為第一個參數，保存中斷發生的原因。

a1是中斷發生的具體信息。

a2表示了中斷異常返回值。

然后進入hande_trap。

uintptr_t handle_trap(uintptr_t scause, uintptr_t stval, uintptr_t sepc, uintptr_t sp)
{
 tfp_printf("handle_trap %08lx:%08lx:%08lx:%08lx\n", scause, stval, sepc, sp); while (1); return 0;
}

4.測試及校驗

因?yàn)楣こ涛募脑黾?，所以使用了Makefile進行工程的構建工作。

%.o: %.c %.s
 $(CC) $(CFLAGS) -c $< -o $@

Makefile的語法規則基本

TARGET … : DEPENDENCIES …
 COMMAND

這里也不過多的涉及了。

輸入make后，在fw_bin目錄下執行run.sh腳本即可。

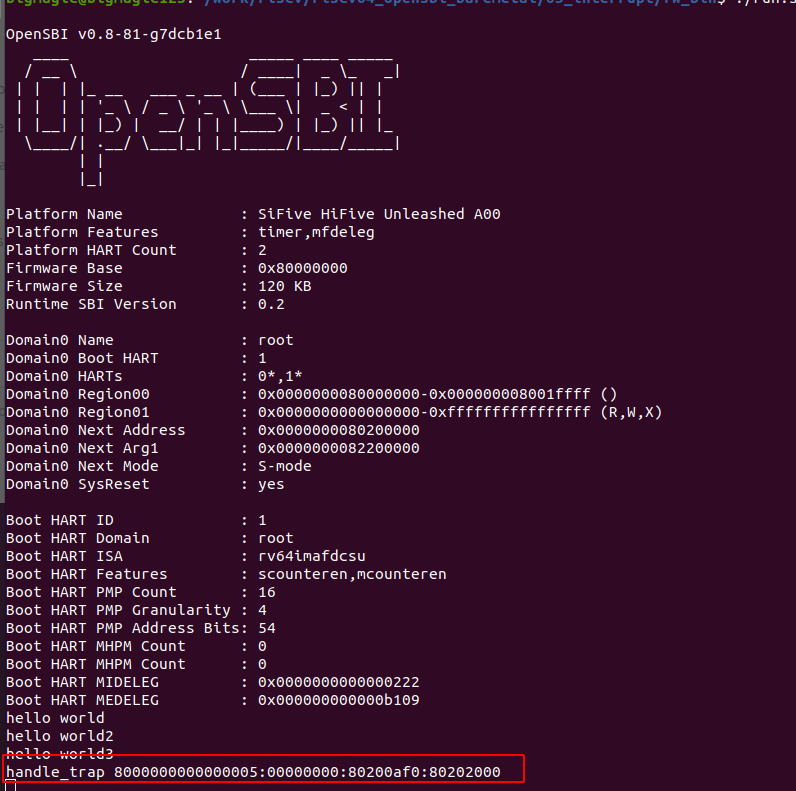

最后可以看到中斷的原因

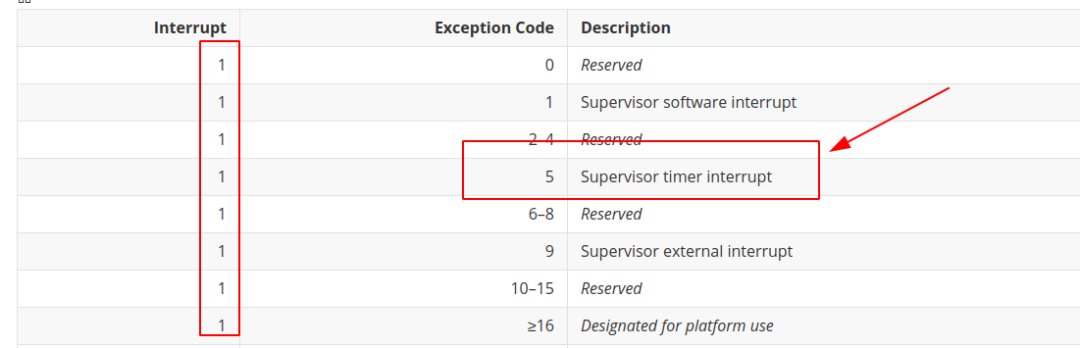

最高位是8，相應的中斷描述為Supervisor timer interrupt。

5.總結

riscv的異常和中斷的處理模式在M-Mode或者S-Mode下都可以設計，具體要看芯片的設計方式，如果設計在M-Mode，對于操作系統來說，可以通過轉發或者代理給S-Mode的操作系統，如果S-Mode存在中斷處理，那么處于S-Mode的系統可以直接處理，這樣比較簡潔。
