對于GD32VF103一些想法

1.定位是什么？
2.編程模型是什么？
3.目前有哪些軟件生態可以使用？
4.可以怎么玩？

1.定位是什么？

GD32VF103是兆易創新推出的基于Nuclei Bumblebee處理器的32位控制器。

從內核特性上來說，主要采用了RISC-V的處理器。

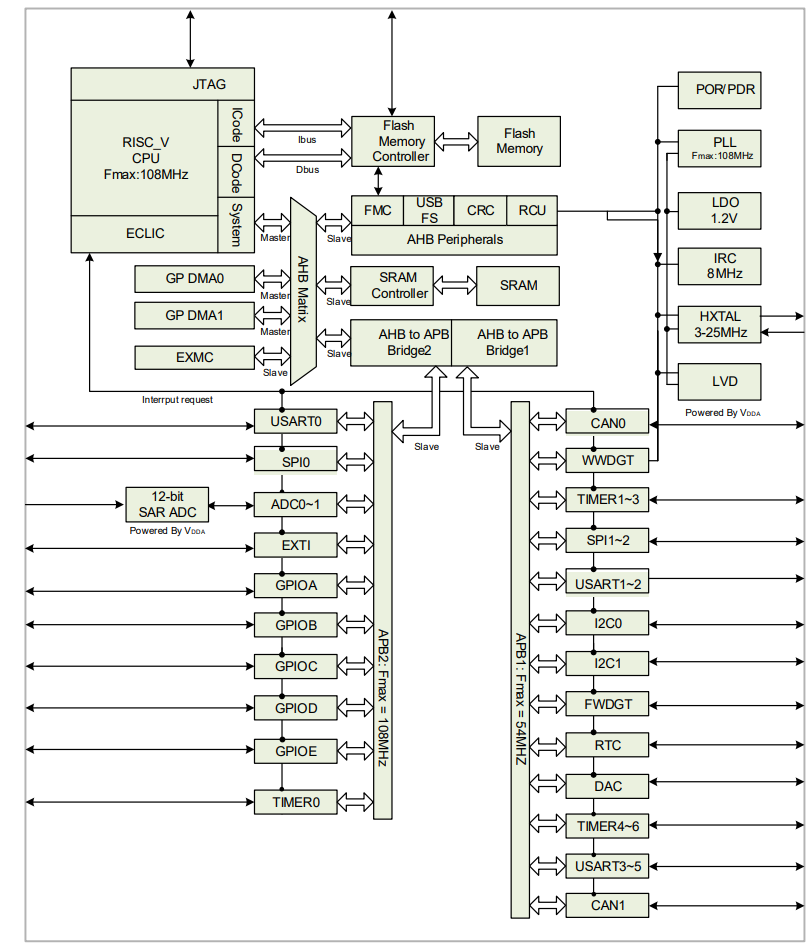

從系統架構圖上來看

條目	特性
最大主頻	108MHz
JTAG	支持
SRAM	32KB
FLASH	128KB
UART	5路
I2C	2路
SPI	3路
CAN	2路
ADC	2路
DAC	1路
WWDGT	1路
FWDGT	1路
GPIO	A.B.C.D.E
TIMER	6路

從這些外設的特性上來看，和stm32f103定位差不多，都是屬于微控制器的范疇。

如果做物聯網應用，那么需要接很多外設和傳感器。

2.編程模型是什么？

這里不談riscv架構的編程模型，只看看GD32VF103的外設的編程模型。

https://www.rvmcu.com/index.php?app=quickstart&ac=doc&u=pdf&id=11

通過GD32VF103的用戶手冊來看，其設計思想基本和stm32差不多。

比如該CPU的省電模式也分為三種。

模式	睡眠	深度睡眠	待機
描述	僅關閉 CPU 時鐘	1、關閉 1.2V 電源域的所有時鐘 2、關閉 IRC8M、HXTAL 和 PLL	1、關閉 1.2V 電源域的供電 2、關閉 IRC8M、HXTAL 和PLL
LDO 狀態	開啟	開啟、低功耗模式	關閉
配置	SLEEPDEEP = 0	SLEEPDEEP = 1 STBMOD = 0	SLEEPDEEP = 1 STBMOD = 1, WURST=1
進入指令	WFI 或 WFE	WFI 或 WFE	WFI 或 WFE
喚醒	若通過 WFI 進入，則任何中斷均可喚醒；若通過 WFE 進入，則任何事件均可喚醒	若通過 WFI 進入，來自 EXTI 的任何中斷可喚醒；若通過 WFE 進入，來自 EXTI 的任何事件可喚醒	1、NRST 引腳 2、WKUP 引腳 3、FWDGT 復位 4、RTC
喚醒延遲	無	IRC8M 喚醒時間如果 LDO 處于低功耗模式，需增加 LDO 喚醒時間	上電序列

另外該MCU也有84字節的BKP RAM可以作為程序備份寄存器。

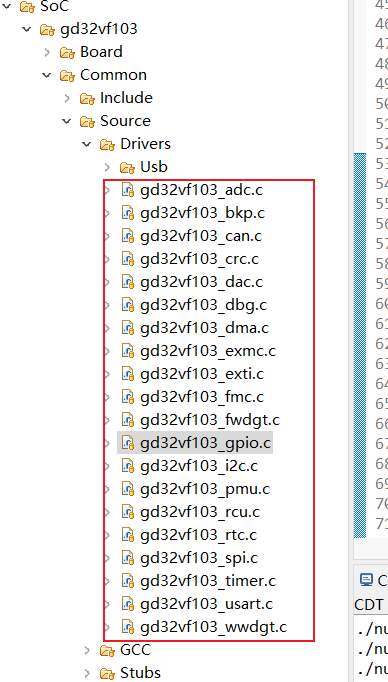

類似于stm32的庫函數操作和HAL等等，GD32VF103也提供了類似的庫。

通過將函數的封裝，是的上層應用可以直接操作相關的接口，不用關注底層寄存器的實際的具體位的意義，降低了嵌入式開發的門檻。

這一點還是做的不錯的。相比于寄存器操作的開發方式，這種出錯的概率更加的低了，而且可以更加專注于上層業務邏輯的開發。

3.目前有哪些軟件生態可以使用？

這一點也是做應用比較關注的，生態是一個片子是否成熟，是否可以穩定使用的一個評估標準。

當前我所了解到的，GD32VF103的生態確實沒有非?；馃?，但是一些基礎軟件已經有實現了。

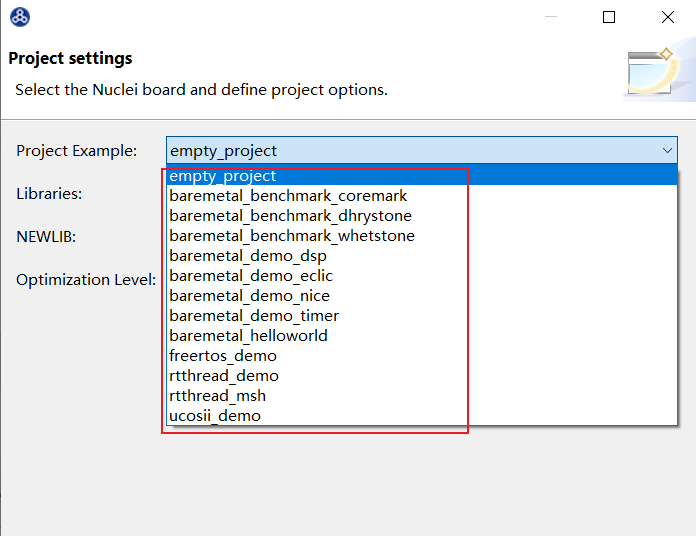

比如芯來科技推出的IDE里面對這款片子的支持已經完成一些裸機，中斷、定時器等等功能。

也支持了freertos,rtthread,ucosii等等常用的rtos的功能。這些對做業務邏輯的設計非常有好處。

但是比較遺憾的是上層軟件生態并不繁榮，也沒有一些有趣的應用運行在這個板子上有設計。

4.可以怎么玩？

從上面的芯片資源上來看，該芯片的設計定位的是采集、微控制、以及邏輯簡單的設備端。所以我個人覺得，在一些物聯網設備端可以使用一些，也可以做做設備控制，狀態采集等等。另外隨著生態的完善，作為ST的替代也未嘗不可。主要還是需要有人一起推進其生態的完善。

個人感覺，這個板子設計的還行，就是GD基本上不怎么宣傳，也不做生態，導致很多人不知道或者不敢用。雖然這只是一款簡單的MCU，隨著RISCV發展，也說不定會成為一個不錯的學習RISCV的平臺。
