一、文件提供

Gerber文件

Gerber文件是從PCB設計文件中導出的，包括Pad層（焊盤層）、阻焊層、絲印層和鋼網層等信息。工廠需要這些文件來制作鋼網和生成貼片程序。然而，在某些情況下，例如產品仍在研發階段，因擔心抄襲而不愿意共享完整的Gerber文件時，可以采取處理措施。這包括篩選所需的信息，刪除不必要的部分，然后與加工廠簽署保密協議，以確保機密性。

BOM（物料清單）

物料清單（BOM，Bill of Material）是詳細描述物料及其與實際物料的一一對應關系的文件。它是工廠進行來料檢驗和生產程序標準的重要文件。

坐標文件

坐標文件（生成拾取和放置文件）描述了器件的位置信息，通常以.txt或Excel格式存儲。這些文件使用公制單位，通常以毫米為單位，包含了PCB板的原點信息，原點通常約定在左下角。

擺位圖

擺位圖是從研發軟件導出的PCB文件的一部分，包括焊盤和絲印層信息。工廠使用它來核對SMT貼片的物料位置是否正確。

SMT打樣及貼片指導文件

簡而言之，這是產品研發公司向工廠提供的一份提醒文件，用于SMT貼片和打樣過程中需要特別注意的事項。這可能包括需要手工短接的特定位置等特殊要求。提供這些信息是可選的，但有助于確保生產過程的順利進行。

二、整體流程圖

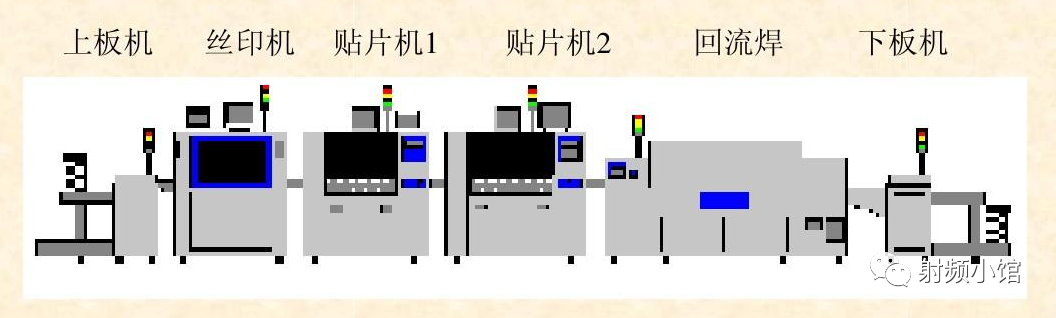

純貼片

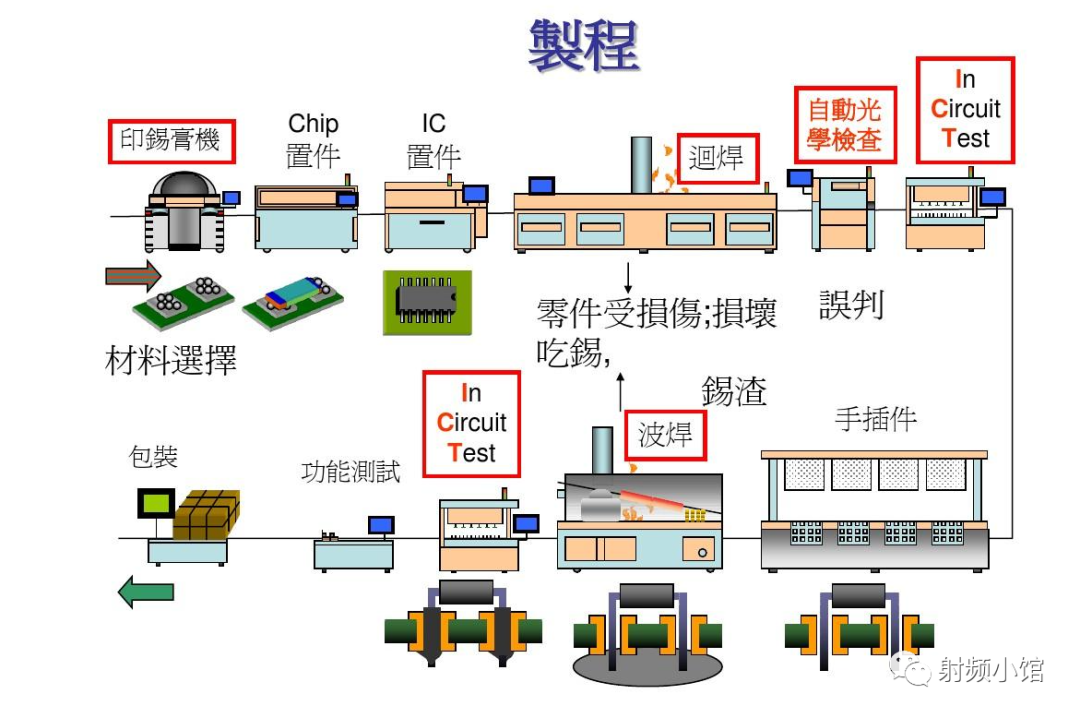

貼片加插件一般還需要增加AOI檢測，一般分為在線AOI與離線AOI。
AOI: 自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。機器通過攝像頭自動掃碼PCB，采集圖像，測試額度焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上的缺陷，并通過顯示器或自動標志把缺陷顯示/表示出來，供維修人員修整。在線AOI:絲印機與貼片機一個AOI,貼片機與與回流焊之間增加AOI，回流焊與下板機增加一個AOI。離線AOI:在回流焊后增加一個AOI,再增加修正設備。

注意：1、在絲印機這里我們需要固定鋼網，如果你需要連續貼片，那么你每次在卸下鋼網的時候需要將網內焊錫膏清理干凈，防止凝固影響下次使用。
2、在打板之前，如果你需要貼片，你的元器件離你的邊很近的話，需要增加工藝邊。方便絲印機固定。
3、在貼片機的時候，記得增加增加mark點，這樣就可以讓機器自動校準防止越貼越歪。
