開關電源就是利用電子開關器件(如晶體管、場效應管、可控硅閘流管等)，通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。

開關電源一般有三種工作模式：頻率、脈沖寬度固定模式，頻率固定、脈沖寬度可變模式，頻率、脈沖寬度可變模式。前一種工作模式多用于DC/AC逆變電源，或DC/DC電壓變換;后兩種工作模式多用于開關穩壓電源。另外，開關電源輸出電壓也有三種工作方式：直接輸出電壓方式、平均值輸出電壓方式、幅值輸出電壓方式。同樣，前一種工作方式多用于DC/AC逆變電源，或DC/DC電壓變換;后兩種工作方式多用于開關穩壓電源。

根據開關器件在電路中連接的方式，目前比較廣泛使用的開關電源，大體上可分為：串聯式開關電源、并聯式開關電源、變壓器式開關電源等三大類。其中，變壓器式開關電源(后面簡稱變壓器開關電源)還可以進一步分成：推挽式、半橋式、全橋式等多種;根據變壓器的激勵和輸出電壓的相位，又可以分成：正激式、反激式、單激式和雙激式等多種;如果從用途上來分，還可以分成更多種類。

開關電源就是利用電子開關器件(如晶體管、場效應管、可控硅閘流管等)，通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。

開關電源一般有三種工作模式：頻率、脈沖寬度固定模式，頻率固定、脈沖寬度可變模式，頻率、脈沖寬度可變模式。前一種工作模式多用于DC/AC逆變電源，或DC/DC電壓變換;后兩種工作模式多用于開關穩壓電源。另外，開關電源輸出電壓也有三種工作方式：直接輸出電壓方式、平均值輸出電壓方式、幅值輸出電壓方式。同樣，前一種工作方式多用于DC/AC逆變電源，或DC/DC電壓變換;后兩種工作方式多用于開關穩壓電源。

根據開關器件在電路中連接的方式，目前比較廣泛使用的開關電源，大體上可分為：串聯式開關電源、并聯式開關電源、變壓器式開關電源等三大類。其中，變壓器式開關電源(后面簡稱變壓器開關電源)還可以進一步分成：推挽式、半橋式、全橋式等多種;根據變壓器的激勵和輸出電壓的相位，又可以分成：正激式、反激式、單激式和雙激式等多種;如果從用途上來分，還可以分成更多種類。

開關電源又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。

開關電源，顧名思義，其工作原理類似于一扇可控制的門。在這扇“門”的背后，實際上是由可控硅或開關管等元器件來執行開啟和關閉的操作。這些元器件通過基極或控制極上的脈沖信號來控制其導通與截止。當脈沖信號的正半周到來時，控制極上的電壓會升高，從而使得開關管或可控硅導通。此時，220V的電壓經過整流和濾波后，會輸出一個300V的電壓，并通過開關變壓器傳遞到次級。通過變壓比的作用，這個電壓會被升高或降低，以供應給各個電路使用。

一、開關電源的工作原理詳解

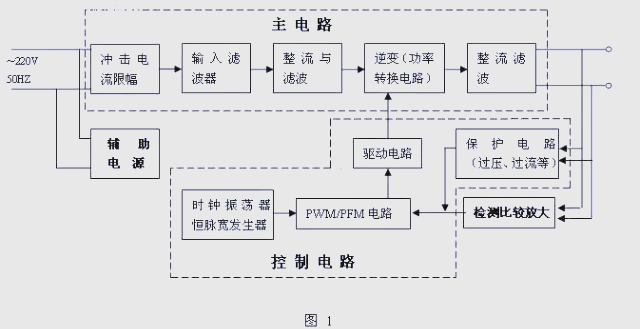

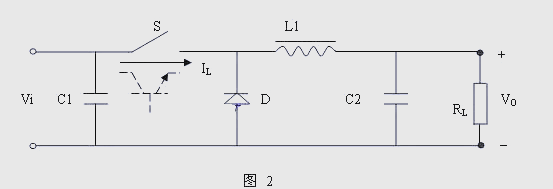

開關電源，一種高效、穩定的電源解決方案，其核心在于利用功率半導體器件作為開關元件。這種電源通過周期性地通斷開關，精確控制開關元件的占空比，從而實現對輸出電壓的調整。在工作過程中，開關元件會按照設定的時間間隔重復接通與斷開。接通時，輸入電源Vi會通過開關S和濾波電路為負載RL提供必要的能量。而當開關S斷開，電路中的儲能裝置，包括電感L1、電容C2以及二極管D，會協同工作，向負載RL釋放開關接通時所儲存的能量，確保負載能夠持續且穩定地獲得所需能量。

開關電源原理圖

VO=TON/T*Vi，其中VO表示負載兩端的電壓平均值，TON代表開關每次接通的時間，T則是開關通斷的工作周期。從公式中可以看出，通過調整開關接通時間和工作周期的比例，可以改變VO的電壓平均值。這種自動調整機制使得輸出電壓VO能夠穩定不變，即使負載及輸入電源電壓發生變化。而改變接通時間TON和工作周期的比例，實質上就是在調整脈沖的占空比，這種技術被稱為“時間比率控制”(TimeRationControl，簡稱TRC)。根據TRC控制原理，可以實現三種不同的控制方式。

1、脈沖寬度調制(PWM)

在脈沖寬度調制(PWM)中，開關周期保持恒定，而占空比則通過調整脈沖寬度來改變。這種方式下，輸出電壓的穩定性得以保障，同時也能實現高效的能量轉換。

2、脈沖頻率調制(PFM)

與PWM不同，脈沖頻率調制(PFM)保持導通脈沖寬度恒定，通過改變開關的工作頻率來調整占空比。這種方式在某些應用中可能更為合適，能夠有效地響應負載及輸入電源電壓的變化。

3、混合調制

混合調制方式則更為靈活，導通脈沖寬度和開關工作頻率均不固定，兩者都可以根據需要進行調整。這種方式結合了PWM和PFM的優點，適用于更復雜的電源管理需求。

接下來，我們將探討開關電源的維修技巧和常見故障。

1、維修技巧

開關電源的維修流程可概括為“看、聞、問、量”四步。首先，在斷電情況下，我們需要仔細觀察電源的內部狀況，檢查保險絲是否熔斷，并留意PCB板上是否有燒焦或元件破裂的痕跡。其次，通過嗅覺判斷電源內部是否有燒焦的氣味，以發現可能存在的燒焦元器件。此外，向用戶詢問電源損壞的詳細經過，了解是否有違規操作，也是非常重要的環節。

在量測方面，我們需要在未通電前使用萬用表測量高壓電容兩端的電壓。對于開關電源不起振或開關管開路引發的故障，通常高壓濾波電容兩端的電壓會保持較高水平，需謹慎操作。同時，我們還需要測量AC電源線兩端的正反向電阻及電容器充電情況，以確保電阻值在合理范圍內，電容器能夠正常充放電。

在加電檢測階段，我們需要仔細觀察電源是否有燒保險或元件冒煙等異?，F(xiàn)象。若出現此類情況，應立即切斷供電并進行詳細檢修。此外，我們還需要測量高壓濾波電容兩端是否有300伏輸出，以及高頻變壓器次級線圈是否有輸出。根據測量結果，我們可以進一步確定故障原因并采取相應的維修措施。

若電源啟動后立即停止工作，這通常表明電源處于保護狀態。此時，我們可以直接測量PWM芯片保護輸入腳的電壓來判斷具體原因。若電壓超出規定范圍，則應重點檢查導致保護動作的原因并采取相應措施進行處理。

2、常見故障

保險絲熔斷通常意味著電源內部線路存在問題。在電源高負荷、大電流的工作環境下，電網電壓的波動或浪涌都可能導致瞬間電流激增，從而引發保險絲熔斷。此時，應重點檢查電源輸入端的整流二極管、高壓濾波電解電容以及逆變功率開關管等關鍵元器件，查看是否存在擊穿、開路或損壞的情況。若發現保險絲熔斷，務必在更換元件前對電路板上的所有元件進行仔細檢查，確保無燒糊或電解液溢出等異常現象。之后，使用萬用表測量開關管是否短路，以確保徹底排除故障。

此外，若保險絲完好但電源無直流電壓輸出或輸出不穩定，則可能是電源內部出現開路、短路、過壓、過流保護電路故障、輔助電源問題、振蕩電路失效、負載過重或高頻整流濾波電路中整流二極管被擊穿、濾波電容漏電等原因所致。

在用萬用表對次級元件進行測量并排除高頻整流二極管擊穿和負載短路的可能性后，若輸出仍為零，則可斷定是電源的控制電路出現了故障。而若有部分電壓輸出，則說明前級電路工作正常，故障集中在高頻整流濾波電路中。該電路主要由整流二極管和低壓濾波電容組成，負責直流電壓的輸出。整流二極管的擊穿會導致電路無電壓輸出，而濾波電容的漏電則會造成輸出電壓的不穩定。通過萬用表的靜態測量，我們可以找出損壞的元件。

例如，某一24伏直流電機供電電源在通電后無法輸出直流24伏電壓。拆開電源外殼后，發現保險絲未燒斷且電路板無明顯燒焦或破裂元件。在未通電狀態下測量AC輸入端和DC輸出端的阻值，以及開關管、整流橋和整流管等重要元件，均顯示正常。由此判斷，內部嚴重短路的可能性較小，可能是保護電路動作所致。

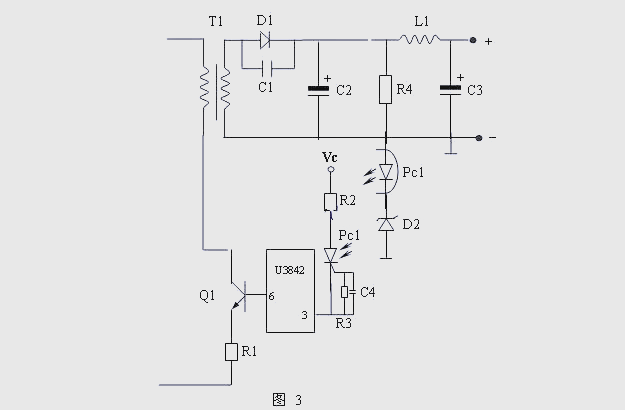

經進一步檢查，該開關電源采用U3842 PWM控制芯片。查閱相關資料得知，當U3842芯片的3端電壓高于1伏時，其內部電流敏感比較器會輸出高電平，從而將PWM鎖存器復位并關閉輸出。通電后測量U3842的3端電壓高于1伏，但6端無輸出。經仔細檢查相關電路，發現穩壓管D2已擊穿(如圖3所示)。這使得PC1導通，導致U3842的3端保持高電平狀態，6端無輸出，開關管無法工作，最終造成直流側無直流輸出。更換同型號的穩壓管D2后，故障得以排除。

此外，電源負載能力差也是一個常見的故障問題。這主要出現在老式或長時間工作的電源中。隨著元器件的老化以及開關管的不穩定工作，若未能及時散熱，就可能導致負載能力下降。在檢查過程中，應特別關注穩壓二極管是否發熱漏電、整流二極管是否損壞以及高壓濾波電容是否完好等關鍵環節。

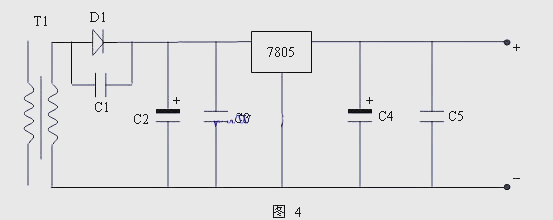

例如，我廠使用的近紅外激光光譜儀(VECTOR 22)在開機后無法完成自檢并發出報警，同時主板指示燈持續閃爍。經過檢查，發現供光譜儀主板的直流5V電源電壓僅為2.3伏左右。在斷開5V直流電源的負載并重新通電測量時，電壓恢復至5V，這初步判斷為5V直流電源的帶載能力不足。為了進一步檢修，拆開了電源外殼。由于不帶負載時通電能提供5V直流輸出，因此將檢修重點放在了次級線圈側的輸出整流電路。在給5伏電源接上假負載并通電測量時，發現三端穩壓7805的1、2腳間電壓為5.2伏，而2、3腳間電壓卻降至2.3伏(如圖4所示)。據此，我們判斷三端穩壓管7805性能已變差。更換新的三端穩壓管7805后，故障得以排除。

二、開關電源的維修流程

在處理開關電源問題時，我們遵循一系列的步驟以確保高效且準確地修復電源。首先，我們?cè)敿?xì)檢查了光譜儀主板的直流5V電源電壓，發現其僅維持在2.3伏左右，明顯低于正常水平。接下來，我們斷開了5V直流電源的負載，并重新通電進行測量，結果顯示電壓已恢復至5V，這進一步印證了我們的初步判斷——5V直流電源的帶載能力存在問題。

為了深入探究問題根源，我們拆開了電源的外殼。在檢查過程中，我們發現，在不帶負載的情況下，電源能夠提供正常的5V直流輸出。因此，我們將檢修的重點轉向了次級線圈側的輸出整流電路。在給5伏電源接上假負載并重新通電測量時，我們發現三端穩壓7805的1、2腳間電壓為5.2伏，而2、3腳間電壓卻異常地降至2.3伏。根據這一發現，我們判斷三端穩壓管7805的性能已經出現惡化。

最后，我們更換了新的三端穩壓管7805，并再次進行測試，成功排除了故障，確保了電源的正常工作。

1、在維修開關電源時，首要任務是利用萬用表檢測各功率器件，如電源整流橋堆、開關管、高頻大功率整流管以及抑制浪涌電流的大功率電阻等，以確保它們沒有擊穿短路。同時，還需檢測各輸出電壓端口的電阻，以便及時發現并更換損壞的器件。

2、完成上述檢測后，若電源仍無法正常工作，接下來應重點檢查功率因數模塊(PFC)和脈寬調制組件(PWM)。需要熟悉這兩個模塊的功能及其正常工作的條件，并利用相關工具進行詳細測量。

3、對于具備PFC電路的電源，需特別關注濾波電容兩端的電壓。若電壓維持在380VDC左右，說明PFC模塊工作正常。隨后，應檢測PWM組件的工作狀態，包括測量其電源輸入端VC、參考電壓輸出端VR以及啟動控制Vstart/Vcontrol端的電壓。同時，利用示波器觀察PWM模塊CT端對地的波形，確保其為線性良好的鋸齒波或三角形。

4、在維修實踐中，經常會遇到采用UC38××系列8腳PWM組件的開關電源。這類電源常見的問題是電源啟動電阻損壞或芯片性能下降。維修時，需根據具體情況更換電阻或調整啟動電流，以恢復PWM組件的正常工作。

5、若濾波電容上無380VDC左右電壓，則說明PFC電路未正常工作。此時，應重點檢測PFC模塊的關鍵腳，包括電源輸入腳VC、啟動腳Vstart/control、CT和RT腳以及V0腳。通過仔細測量和調整這些關鍵腳的電壓和波形，可以恢復PFC電路的正常工作。

綜上所述，只要我們充分熟悉開關電源的基本結構以及各模塊的特性及其工作條件，并按照上述步驟和方法進行維修操作，就能迅速地排除開關電源的故障，提高維修效率。
