介紹

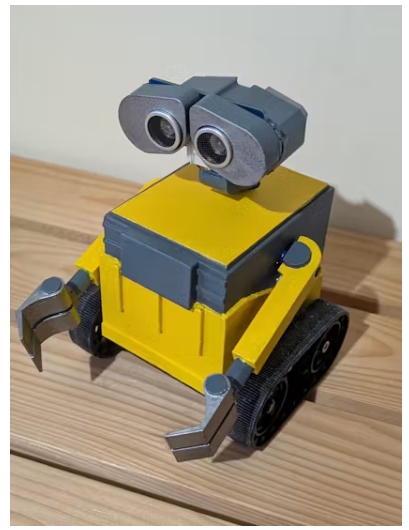

他們的想法是把一個漫游者改造成一個更復雜的機器人，這個機器人包含了伺服電機和傳感器。因?yàn)槁握叩牡撞渴且粋€正方形，所以很容易從它創造一個立方體，讓我們加上兩個手臂，一個頭，我們有一個瓦力

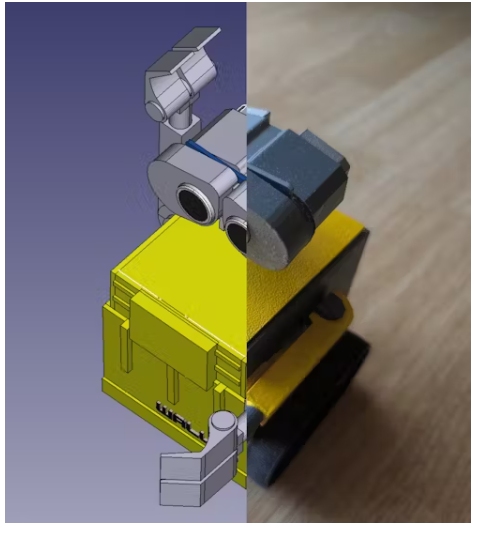

硬件：3D打印

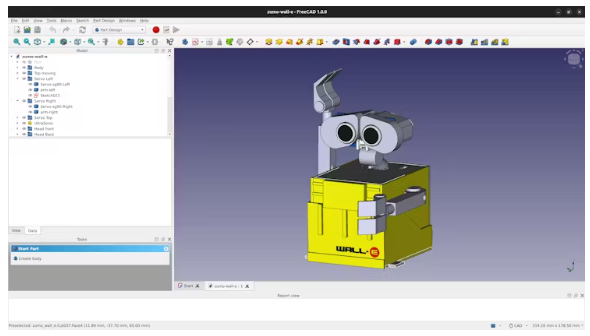

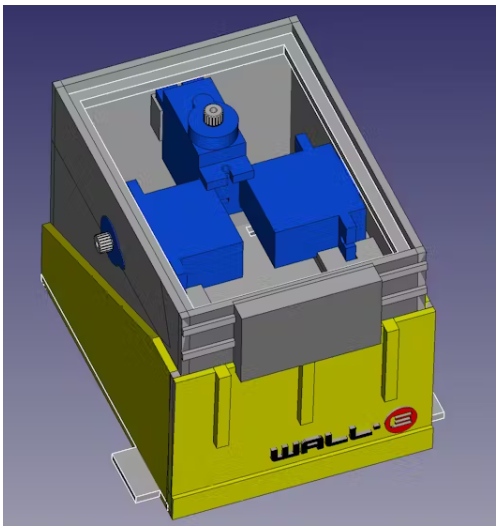

多虧了FreeCAD， 3D設計已經完成。你可以在那里下載這個項目

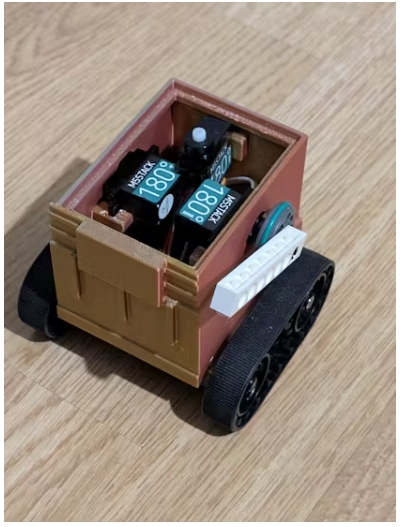

硬件：將所有設備連接在一起并進行測試

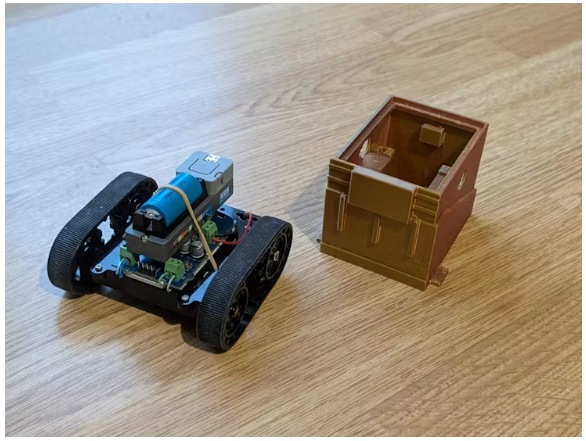

Zumo的底盤安裝板被WALL-E的身體所取代

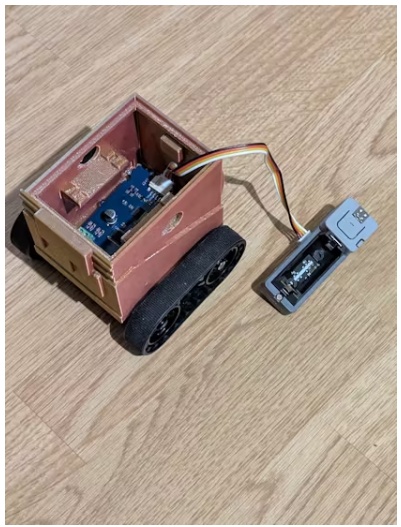

將M5Atom插入到Motion模塊上。將B端口連接到I2C電機驅動模塊，使用grove電纜。將I2C電機驅動模塊連接到左右電機和電池座。

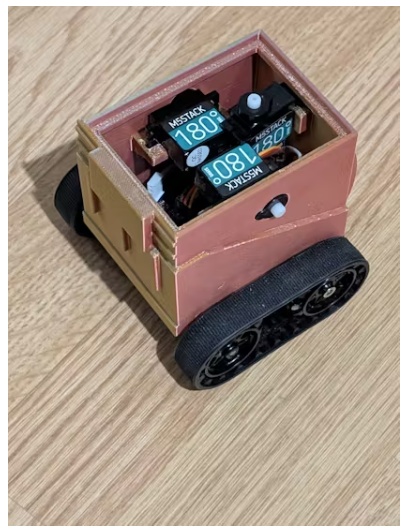

連接：-左臂伺服電機到運動S1端口-頭部伺服電機到運動S2端口-右側伺服電機到運動S3端口

為Motion模塊添加電池

是時候做第一個測試了…稍后將介紹該軟件。

硬件：可選修改

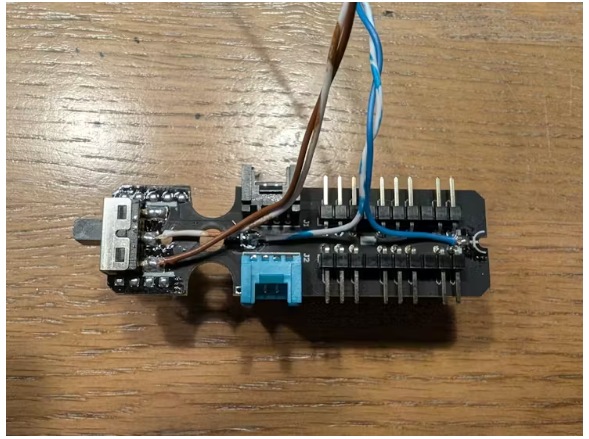

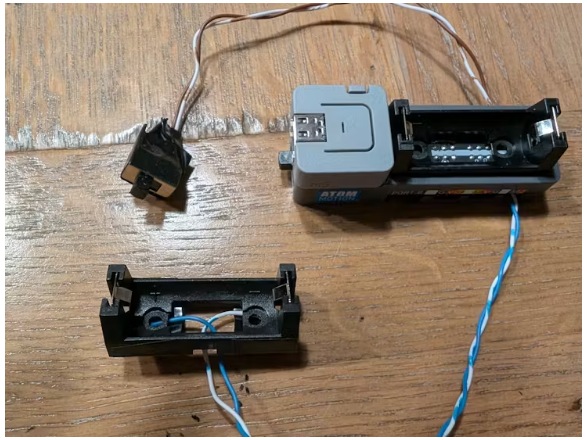

為了方便更換電池和打開/關閉瓦力，你可以在運動模塊上插入一個外部電池支架和一個外部開關。

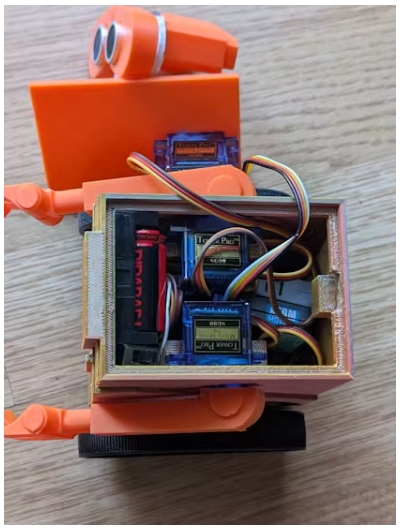

硬件：完成WALL-E

現在是時候打印了：- 2條手臂-頭部分成三部分-盒子的頂部

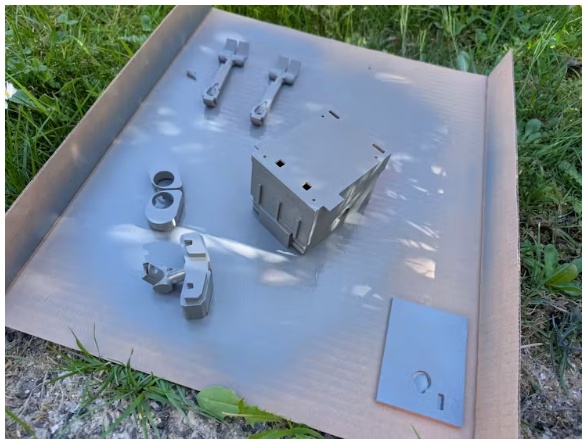

硬件:繪畫

是時候畫WALL-E了

軟件

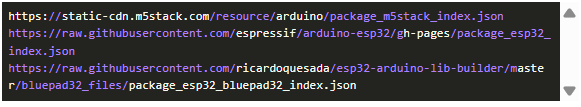

您可以在那里找到附加板管理器url(在菜單文件/首選項…)

感謝董事會管理器安裝：- esp32_bluepad32由Ricardo Quesada

感謝圖書館管理器安裝：- M5atom由M5Stack- Grove -電機驅動器TB6612FNG由Seeed Studio- Grove超聲波護林器由Seeed Studio- Adafruit NeoPixel由Adafruit

現在是時候下載這個項目了：

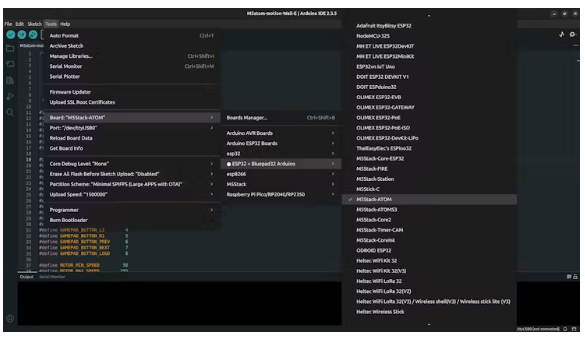

在Arduino IDE中打開M5atom-motion-Wall-E項目，選擇單板：EPS32 + BluePard Aduino / M5Stack-ATOM

選擇端口，一般為/dev/ttyUSB0

現在可以將代碼上傳到M5Atom上。

總結：和瓦力一起玩

最后一步是測試你瓦力

-通過開關打開瓦力-通過藍牙連接手柄用Steam控制器按Y + Steam標志

控制你瓦力：-左搖桿移動- A：休息手臂位置和頭- B：切換手動移動手臂。你可以手動移動左臂和右臂，感謝LT和RT- X：移動手臂到后面- T：轉頭到左/右- RB：舉起右臂- LB：舉起左臂-右三角：向右問好-左三角：向左問好

下一個步驟

今天瓦力的功能齊全，超聲波傳感器正在工作，但還沒有集成到瓦力的動作。

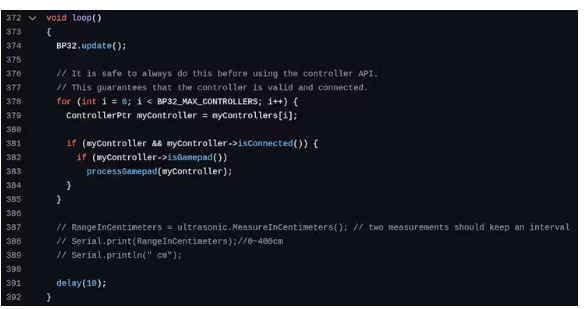

要測試它，只需注釋掉M5atom-motion-Wall-E的第387至389行。進氣閥打開文件

本文編譯自hackster.io
