限幅器是電子設備中一項重要的電路模塊，其作用在于限制電壓信號的幅度，防止電路過載或損壞。本文將深入探討限幅器的作用、原理以及分類。

一、限幅器的作用和原理

限幅器的主要作用是對輸入電壓進行限制，使電壓不會超出一定范圍內，并且可以將輸入的交流信號轉換為符號對稱的交流信號。它是由二極管、電阻、電容等元件組成，利用二極管導通的特性對輸入信號進行限制，從而達到對信號的限幅作用。

二、限幅器的電路實現方式

限幅器的電路實現方式有多種，其中最常見的是正向限幅器和反向限幅器兩種：

1. 正向限幅器電路：由正向二極管、負載電阻和信號源組成。在二極管導通時，正極的電壓被限制為二極管正向截止電壓，而在二極管不導通時，輸入信號直接通過電阻流入負載電路，從而起到限幅的作用。
2. 反向限幅器電路：由反向二極管、負載電阻和信號源組成。在二極管導通時，負極的電壓被限制為二極管反向截止電壓，而在二極管不導通時，輸入信號直接通過電阻流入負載電路，也起到限幅的作用。

三、限幅器的分類

根據工作方式和應用領域的不同，限幅器可分為多種類型：

1. 硬限幅器（Hard Limiter）： 硬限幅器是一種具有固定閾值的限幅器。它能夠完全切斷或嚴重削減超過閾值的信號部分。硬限幅器常用于廣播系統、音樂錄音以及瞬態響應要求高的音頻設備中。
2. 軟限幅器（Soft Limiter）： 軟限幅器相比硬限幅器更加溫和和平滑。它通過應用漸進的壓縮曲線，使信號逐漸接近閾值而不是突然截?cái)?。軟限幅器常用于音?lè)制作、音頻處理和廣播等領域，可以保持較高的音質和動態范圍。
3. 峰值限幅器（Peak Limiter）： 峰值限幅器主要用于控制信號的瞬態峰值，以防止過載和失真。它具有快速響應時間和高精度，能夠在極短的時間內捕捉到信號的峰值并進行處理。峰值限幅器廣泛應用于音樂錄音、音頻放大器和電視廣播等領域。
4. 自適應限幅器（Adaptive Limiter）： 自適應限幅器是一種智能化的限幅器，它可以根據輸入信號的特性自動調整閾值和參數。自適應限幅器能夠適應不同的環境和信號變化，并提供最佳的動態范圍控制效果。它常用于音頻處理軟件、噪聲門限控制和語音通信系統等場景。
5. 多頻段限幅器（Multiband Limiter）： 多頻段限幅器將輸入信號分成不同的頻段，分別對每個頻段進行獨立的限幅處理。這種限幅器可以有效地處理復雜的音頻信號，使各個頻段在壓縮時保持平衡。多頻段限幅器廣泛應用于音頻調音臺、音樂制作和聲音增強系統等領域。

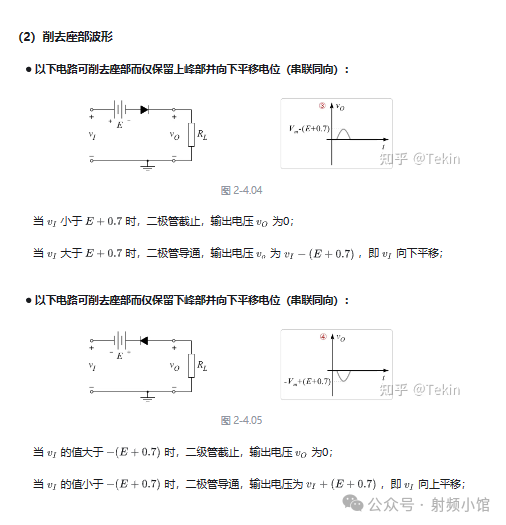

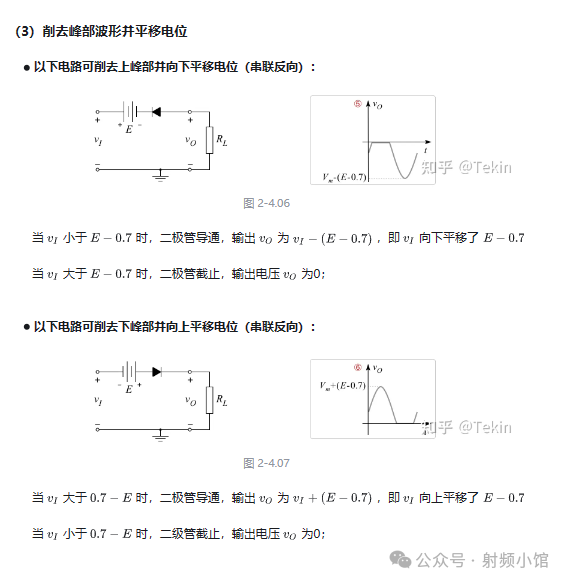

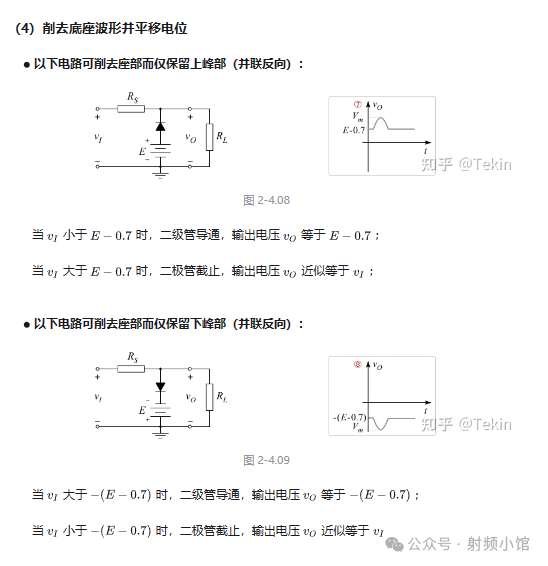

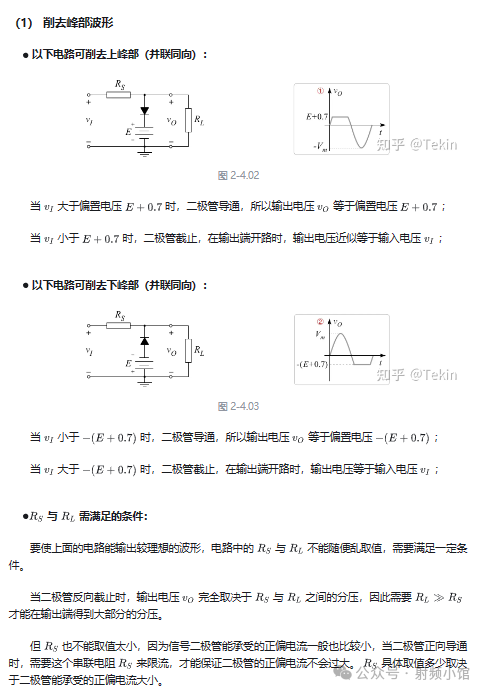

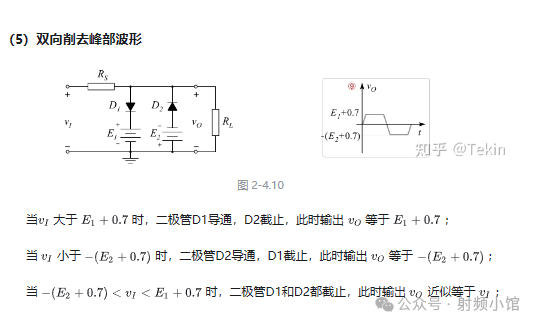

6. 四、基本二極管電路（來自知乎博主Tekin）

7.


8.

9.

10.

11.

12.

結語

限幅器作為電子設備中一項重要的電路模塊，發揮著關鍵作用。通過限制電壓信號的幅度，它保護了電路設備的安全運行，同時在信號處理、保護電路等領域發揮著重要作用。深入了解限幅器的作用、原理和分類，有助于更好地應用于實際工程中，提升電子設備的性能和穩定性。
