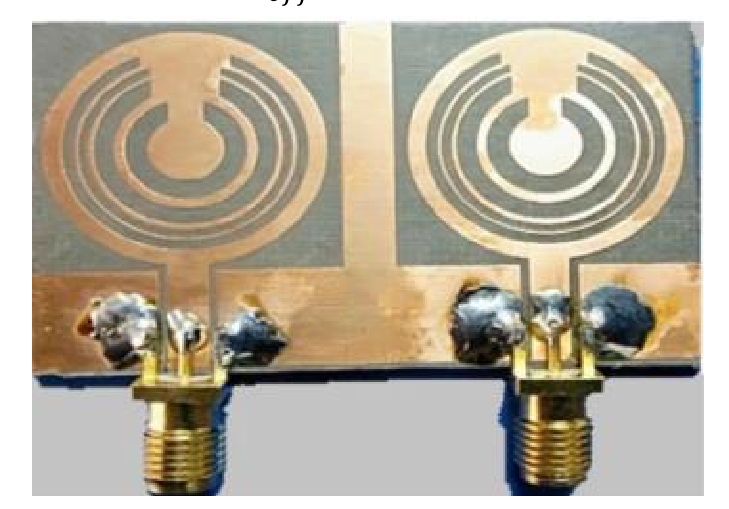

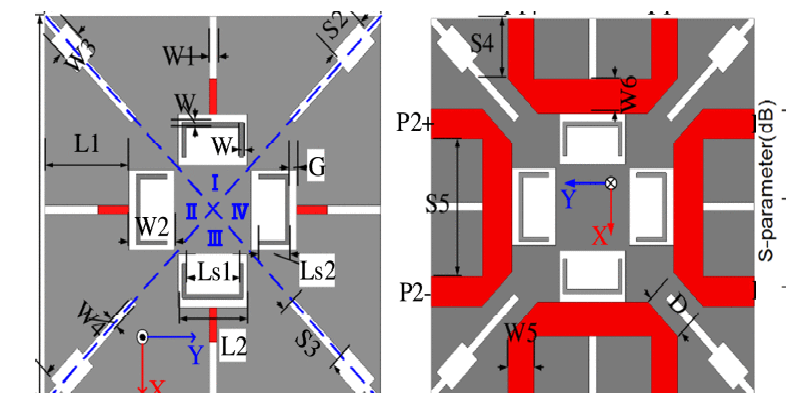

隨著無線通信技術的飛速發展，超寬帶（Ultra-Wideband, UWB）系統因其高速率、低功耗和強穿透能力等優點，在短距離無線通信領域占據重要地位。然而，在實際應用中，超寬帶系統與窄帶通信系統之間的頻率重疊問題，往往導致相互干擾，影響通信質量。為解決這一問題，陷波技術成為超寬帶天線設計研究的熱點之一。陷波技術旨在通過特定的設計手段，在超寬帶天線的特定頻段內形成阻帶，從而避免與窄帶通信系統的頻率沖突。近年來，多種陷波設計方法應運而生，以下將介紹幾種常見的陷波技術。一、開槽技術開槽技術是在天線輻射貼片、饋線或接地面上刻蝕特定形狀的槽縫，如“C形槽”、“L形槽”、“U形槽”和“H形槽”等。這些槽縫的總長度通常設計為陷波中心頻率波長的二分之一或四分之一，以實現特定的陷波效果。該方法在保持天線整體尺寸大小的前提下，通過改變天線表面的電流分布，引入額外的諧振點，從而在特定頻段內形成阻帶。

二、加載寄生單元加載寄生單元是另一種實現陷波的有效方法。其原理是在天線電流分布密集的地方放置寄生元件，這些寄生元件的尺寸通常根據陷波中心頻率對應的1/2或1/4波長進行設計。當電磁能量流經天線時，部分能量會耦合到寄生元件上，并產生方向相反的電流。這些反向電流與天線上的電流相互抵消，從而在特定頻段內形成陷波。

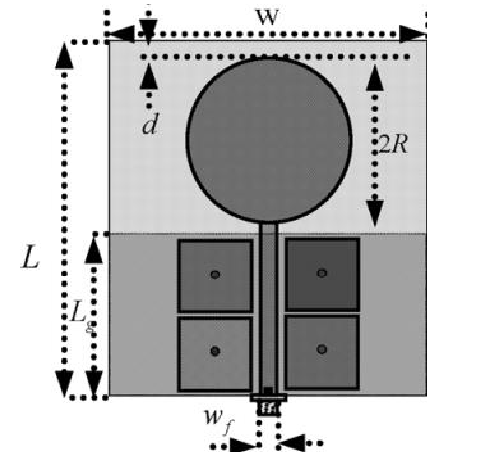

三、電磁帶隙結構（EBG）電磁帶隙結構（Electromagnetic Band Gap, EBG）是在微帶饋線兩側附近加入的特殊結構，它能夠有效控制天線帶寬并降低對輻射圖的影響。EBG結構通常具有緊湊的尺寸和強大的耦合能力，離饋線越近，耦合效果越強，陷波頻段的中心頻率越低。通過合理設計EBG結構的尺寸和位置，可以實現對天線帶寬的精確控制，并在特定頻段內形成陷波。

四、嵌入開路短截線法這種方法通過在天線設計中嵌入特定的開路短截線，可以在特定頻率上形成陷波。其原理是利用開路短截線對特定頻率的反射作用，達到阻帶的效果。由于這種方法利于集成且工藝簡單，因此得到了廣泛的應用。五、非對稱輸入輸出耦合結構法通過設計非對稱的輸入輸出耦合結構，可以實現特定頻率的陷波。這種方法利用了非對稱結構對電磁波的特殊響應，通過調整結構參數，可以在特定頻段內形成阻帶。六、加載諧振器法加載諧振器是另一種實現陷波的有效方法。通過在天線設計中加載諧振器，可以在特定頻率上引入諧振點，從而在該頻率附近形成阻帶。加載諧振器的方式可能會增大濾波器的體積，但可以通過優化設計來減小這種影響。七、缺陷地（DGS）法缺陷地（Defected Ground Structure，DGS）法通過在微帶天線的接地面上刻蝕出特定的圖案或結構，改變接地面的電流分布，從而在特定頻段內形成陷波。這種方法充分利用了微帶上下兩層結構，是未來發展的一個方向。以上這些陷波技術各有特點，可以根據具體的應用場景和需求選擇合適的技術來實現。同時，隨著無線通信技術的不斷發展，新的陷波技術也將不斷涌現，為超寬帶天線設計提供更多的選擇。
