功率分配器，作為一種多端口無源微波網絡，主要功能是將輸入的信號功率精準地分配到若干相等或不等的輸出路徑中，實現功率的分配或合成。在現實的工程應用中，T型功分器和威爾金森功分器是兩種常見的微帶功分器選擇。

然而，威爾金森功分器在某些特定情況下存在局限性。首先，當應用于高頻段時，由于波長與隔離電阻的尺寸相近，此時必須考慮電阻的分布參數效應，這可能會影響到功率分配的精度和效率。其次，在需要處理大功率的應用中，隔離電阻的耗散功率會顯著增加，導致電阻體積增大，這不僅增加了設計難度，還可能限制其在實際工程中的應用。

因此，對于那些對輸出端口隔離度要求并不十分嚴格的工程應用，T型功分器往往成為一個更為經濟且實用的選擇，它能夠有效地替代威爾金森功分器，滿足基本的功率分配需求。

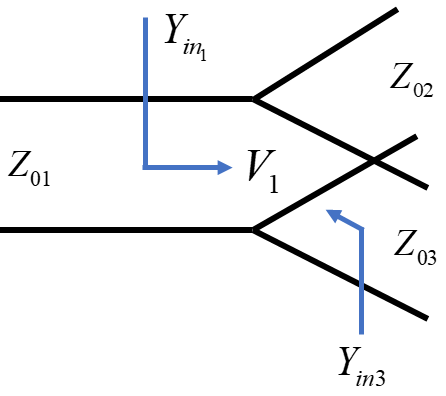

先分析一下T型功分器的原理：

為了讓1端口匹配：

根據上式可以得到，3端口的阻抗與3端口的輸入阻抗并不相等即：

由于是無源器件，滿足互易定理故：

由此得到結論：1端口匹配，那么2和3端口無法匹配。

所以：

例子：1、考慮一個無耗T型結功率分配器，其源阻抗為50Ω。求出使率2:1的輸出特征阻抗。計算從輸出端往里看的反射系數。

解:假定在結處電壓是V0,輸入到匹配的分配器的功率是：

則輸出功率：

所以阻抗為：

反射系數為：

一分四：

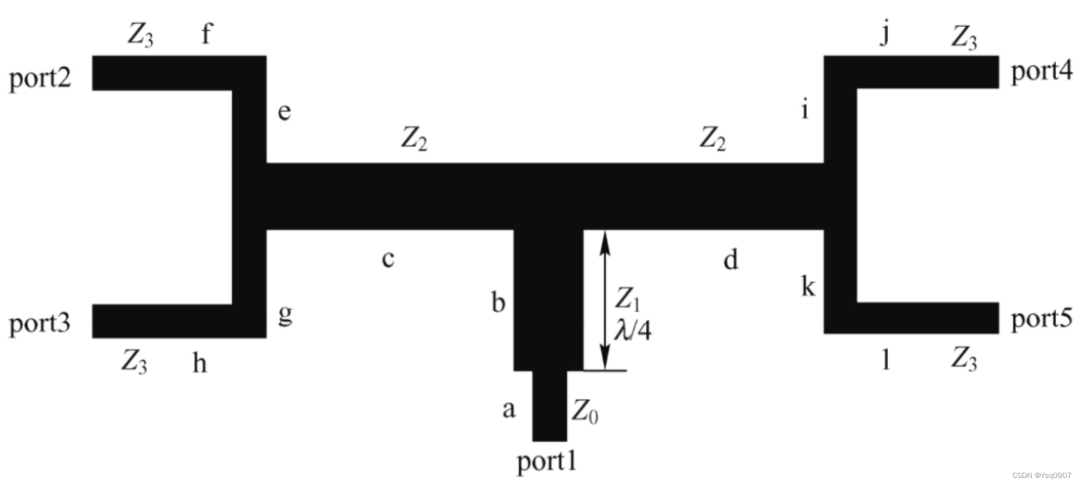

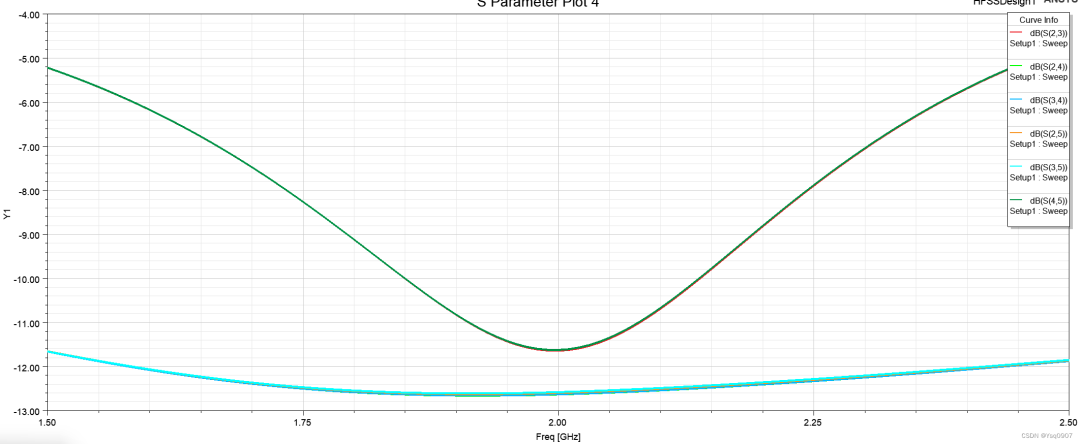

其中Port1是輸入端口，Port 2~5是輸出端口，a是輸入端傳輸線，b是四分之一波長阻抗變換傳輸線，c、d是一分二輸出傳輸線，e、f、g、h、i、h、k、l是一分四輸出傳輸線。若輸入端口和輸出端口阻抗均為50Ω，則Z2=25Ω，Z1=25Ω，當Port1有高頻輸入時，四個輸出端口可得到4路等幅同相信號。
