在射頻世界里，示波器如同一位魔法師，將復雜的電信號轉化為可視化的波形圖形，讓工程師和技術人員能夠更直觀、更深入地理解和分析電路中的信號特性。本文將帶您走進示波器的世界，探索其基本原理、信號測量類型以及使用技巧。
一、示波器的基本原理
示波器通過電子束在熒光屏上的掃描，根據輸入信號的變化，繪制出相應的波形圖。其核心部件包括垂直放大器、水平放大器、觸發電路和顯示系統等。垂直放大器負責放大輸入信號的幅度，使其在熒光屏上呈現合適的高度；水平放大器則負責控制電子束在熒光屏上的掃描速度，以顯示信號的頻率和周期。觸發電路則確保示波器在正確的時刻開始掃描，以獲得穩定的波形顯示。

二、示波器可以測量的信號類型
示波器具有廣泛的信號測量能力，包括但不限于以下幾種：
直流信號：示波器可以準確地顯示直流信號的幅值和偏移，幫助工程師了解電路中的直流成分。
交流信號：對于周期性變化的交流信號，示波器可以顯示其頻率、幅值、相位等特性，幫助分析電路中的交流成分。
脈沖信號：示波器能夠捕捉短暫的脈沖信號，顯示其上升時間、下降時間、脈寬等特性，對于數字電路和邏輯電路的分析至關重要。
正弦信號：正弦信號是一種常見的周期性信號，示波器可以顯示其頻率、幅值、相位等特性，幫助分析電路中的正弦波形。
方波信號：方波信號在數字電路中廣泛存在，示波器可以顯示其頻率、占空比等特性。
脈寬調制信號：脈寬調制信號在通信和控制系統中有廣泛應用，示波器可以顯示其脈寬、調制深度等特性。

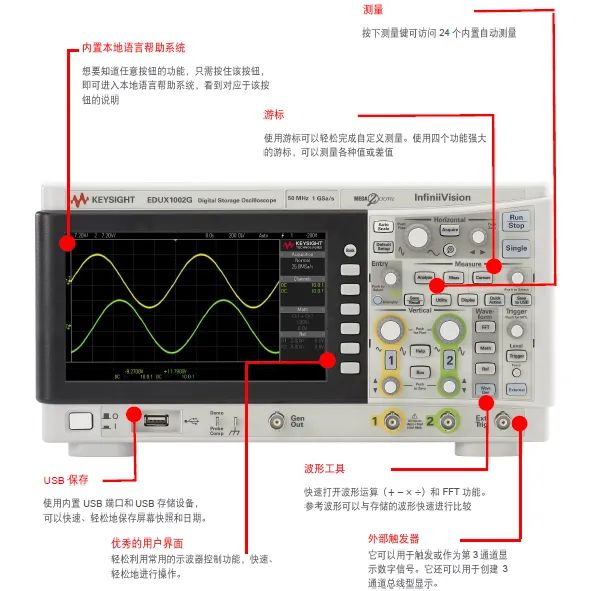

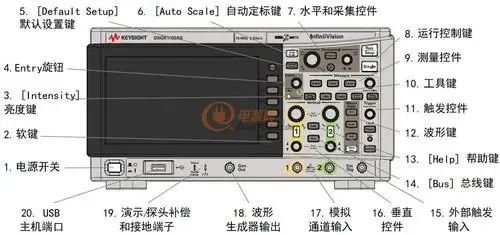

三、示波器常用功能

當使用示波器進行各種測量和分析時，以下是對您所提供內容的整理：
1. 測量電壓、電壓差和時間間隔
電壓測量：示波器可以直接顯示電壓波形的高度，結合“V/div”的指示值，可以換算出電壓值。
電壓差測量：同時顯示兩個或多個信號，通過直接觀察或測量功能，可以比較不同信號之間的電壓差。
時間間隔測量：使用示波器的光標或測量功能，可以測量兩個事件（如波形上的兩個點）之間的時間間隔。
2. 測量重復信號的頻率
頻率測量：通過測量信號的周期時間T，然后應用公式f=1/T，可以計算出信號的頻率。
李沙育圖形法：當信號頻率與參考頻率成整數倍時，利用示波器可以形成穩定的李沙育圖形，從而輔助頻率測量。
3. 比較信號并查看它們之間的關系
信號比較：示波器的多通道功能可以同時顯示兩個或多個信號，方便比較它們之間的關系。
特征比較：可以觀察一個波形上的特定特征（如峰值、過零點）與另一個波形上特征之間的相對位置，判斷先后關系。
4. 捕捉瞬變、故障等特別的行為
瞬變捕捉：通過示波器的高采樣率和存儲功能，可以捕捉和記錄信號中的瞬變行為。
故障分析：結合觸發設置和存儲功能，示波器可以幫助分析信號中的故障或異常行為。
5. 測量波形的直流和交流部分
直流測量：將Y軸輸入耦合開關置于“地”位置，可以測量波形的直流部分。
交流測量：將Y軸輸入耦合開關置于“AC”位置，示波器將只顯示輸入波形的交流成分。
6. 測量波形的各種特性
波形特性：示波器可以測量波形的多種特性，包括峰對峰電壓、均方根電壓、周期、上升時間、下降時間等。
7. 檢查信號噪聲及修改電路的影響
噪聲分析：通過示波器觀察信號的波形，可以分析信號上的噪聲情況。
電路影響：修改電路或電纜后，再次觀察信號波形，分析修改如何影響信號的噪聲水平。
8. 尋找電路中的失真
直觀比較：通過直接比較電路的輸入和輸出波形，可以尋找電路中的失真。
數學差異：使用示波器的功能將輸入和輸出波形相減，并觀察得到的數學差異，以更精確地檢測失真。

四、示波器的關鍵參數與使用技巧

帶寬：
定義：示波器能夠準確顯示被測試信號的范圍（以頻率表示）。
測量單位：赫茲（Hz）。
重要性：沒有足夠的帶寬，示波器將無法準確再現真實的信號。
通道：
定義：示波器可以同時顯示的信號數量。
常見數量：通常使用的為4通道。
采樣率：
定義：示波器每秒可采集的樣本數量。
建議：選擇采樣率至少比帶寬大2.5倍的示波器，但最好為帶寬的3倍以上。
存儲深度：
定義：示波器可以存儲的樣本數量。
重要性：對于捕獲長時間或復雜波形很重要。
波形捕獲率：
定義：示波器采集和更新波形顯示的速率。
重要性：雖然肉眼無法察覺到變化，但高捕獲率對于捕獲偶發事件或快速變化的信號至關重要。
探頭類型：
有源探頭：
供電：需要通過電源對探頭內部的有源器件供電。
應用：適用于高頻信號量測。
無源探頭：
供電：不需要使用電源。
應用：在探測帶寬小于600 MHz的信號時很有用。
電流探頭：
功能：用來測量流經電路的電流。
特點：通常體積較大，且?guī)捰邢蓿?00 MHz）。
總結：在選擇示波器時，需要考慮帶寬、通道數、采樣率、存儲深度和波形捕獲率等關鍵參數。同時，根據測量需求選擇合適的探頭類型也是非常重要的。

五、讀取信息示例（引用得捷電子）

• 信號與波形

就示波器而言，“信號”一詞是指可能隨時間變化的電壓。其中一個區別是信號是否具有周期性。周期性意味著信號在不同的間隔內重復地取相同的一組值。正弦波是周期性波形的一個例子。讓我們來看看它的一些特征:

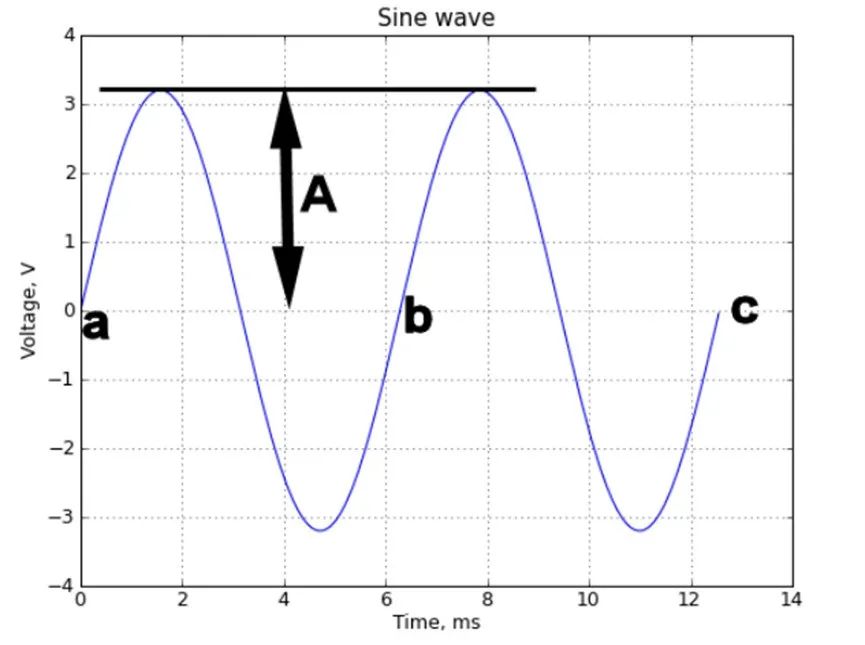

正弦波

非正弦波形
A - 方波B - 脈沖波C - 三角波D - 斜波（也叫鋸齒波）E - 整流正弦波F - 平方根波（振幅與波周期開始時間的平方根成正比）

• 屏幕格線

最原始的測量技術是使用屏幕上的格線和計算格數。舉例： Teledyne 的 HDO4104A

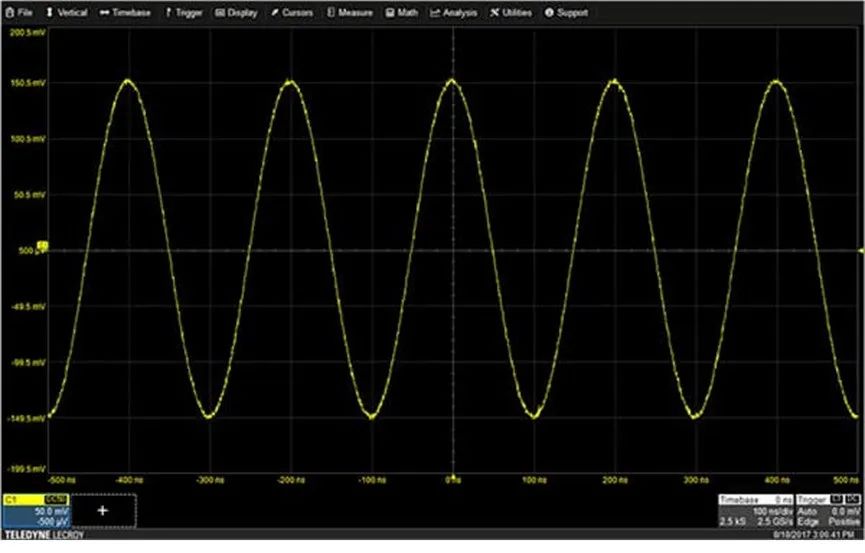

下圖顯示了五個周期的正弦波

正弦波軌跡在垂直方向上覆蓋六格，乘以每格 50 毫伏 (mV) 的垂直比例系數（見通道 1 描述符方框），即可算出正弦波振幅為 300 mV（峰峰值）。同樣，正弦波的周期覆蓋了兩個水平的柵格，時基描述符方框中的每格為 100 納秒 (ns)，因而周期為200 ns。

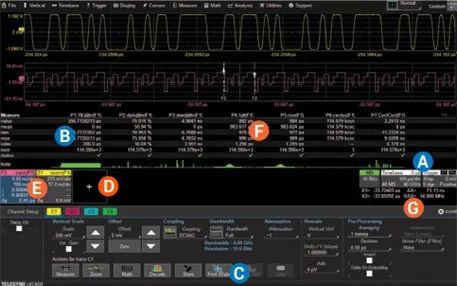

下面還有一個有用的表格，列出了 Teledyne LeCroy HDO 系列示波器的標準參數。該表格對測量參數提供了很好的定義，具有很大的參考價值：

Amplitude/振幅		雙峰信號的峰值和谷值之間的差，如果不是雙峰信號，則為最大值 - 最小值
Area/面積		波形下方的面積
Base/基底		雙峰波形中較低最可能狀態的值
Delay/延時		觸發與 50% 振幅處第一邊沿之間的時間
Δ period@level		波形中每個周期的相鄰周期偏差（周期之間的周期抖動）
Δ time@level		兩個波形之間的可選電平之間的時間
Duty cycle/占空比		寬度占周期的百分比
Duty@level		選定電平處的占空比抖動
Edges@level		波形中的邊沿數
Fall time/下降時間		下降沿從 90% 到 10% 的持續時間
Fall 80 - 20%		下降沿從 80% 到 20% 的持續時間
Frequency/頻率		信號中 50% 電平處的每個周期的頻率
Freq@level		波形中每個周期的特定電平和斜率處的頻率
Maximum/最大值		測量波形的最高點
Mean/平均值		輸入信號中的所有數據值的平均值
Minimum/最小值		測量波形的最低點
Overshoot?/負過沖		下降沿之后的過沖量，以振幅的百分比表示
Overshoot+/正過沖		上升沿之后的過沖量，以振幅的百分比表示
Peak to peak/峰峰值		波形中最高點和最低點之間的差
Period/周期		所測量周期性信號的周期，以 50% 電平之間的時間表示
Period@level		波形中每個周期的特定電平和斜率的周期
Phase/相位		兩個選定信號之間的相位差
Rise/上升		上升沿從 10% 到 90% 的持續時間
Rise 20 - 80%		上升沿從 20% 到 80% 的持續時間
RMS		數據的均方根值
Skew/偏移		clock1 邊沿的時間減去最近的 clock2 邊沿的時間
Standard deviation/標準差		光標之間數據的標準差
Time@level		在指定電平下從觸發到邊沿的時間
Top/基頂		兩種最可能狀態中的較高者，較低者為基底
Width +/正脈寬		50% 交叉處的正脈沖寬度
Width -/負脈寬		50% 交叉處的負脈沖寬度
