射頻通信基于一個簡單概念：通過不斷改變正弦波的特性，我們可以利用它來傳輸信息。

到目前為止，我們已經介紹了一系列重要的概念，這些概念為現實世界中射頻電路和系統的成功設計與分析奠定了基礎?，F(xiàn)在，我們準備探索射頻工程的一個基本方面：調制。

調制是什么？

動詞“調制”的一般含義是“修改、調整、變化”，這即使在無線通信的專業背景下也捕捉到了調制的本質。調制信號實際上就是故意地修改它，但當然，這種修改是以一種非常特定的方式進行的，因?yàn)檎{(diào)制的目的是數據傳輸。

我們希望傳輸信息——如果我們處理的是數字?jǐn)?shù)據，那就是一和零；如果我們處理的是模擬信號，那就是一系列連續變化的值。但是，無線通信所施加的限制不允許我們以典型的方式表達這些信息；相反，我們必須設計一種新的“語言”，或者你可以將其視為一種代碼，它允許我們傳達相同的信息，但必須在基于電磁輻射的系統的限制之內。更具體地說，我們需要一種與高頻正弦信號兼容的語言，因?yàn)檫@種信號構成了在典型射頻系統中“攜帶”信息的唯一實際手段。

這個用于攜帶信息的高頻正弦波，恰如其分地被稱為載波。這個名字很有幫助，因?yàn)樗嵝盐覀兩漕l系統的目的不是生成和傳輸高頻正弦波。相反，其目的是為了傳輸（低頻）信息，而載波只是我們必須使用的一種手段，來將這些信息從射頻發射機傳遞到射頻接收機。

調制方案

在口頭交流中，人體產生聲波并對其進行修改——或調制——以產生各種各樣的元音和輔音。這些元音和輔音的巧妙運用實現了信息從講話者到聽眾的傳遞。根據這種聲波調制方式所形成的系統被稱為語言。

在射頻通信中，情況非常相似。一個設備會根據一種預定義的系統（稱為調制方案或調制技術）來調制電波。正如人類有多種語言一樣，載波也有多種調制方式。

先進的調制方案幫助現代射頻系統實現了更遠的通信范圍和更強的抗干擾能力。

某些人類語言可能在傳達特定類型的信息時特別有效；舉古代世界的例子來說，可能希臘語更適合哲學探討，而拉丁語更適合編纂法律。然而，毫無疑問的是，只要發言人和聽眾都掌握了一種語言，就可以進行可靠的交流。射頻系統亦是如此。每種調制方案都有其優勢和劣勢，但只要滿足一個基本要求——即接收器必須能夠理解發射器所傳達的信息——它們就都能提供出色的無線通信。

振幅、頻率、相位

基本的正弦波是一個簡單的事物。如果我們忽略直流偏移，它只需要兩個參數就能完全描述：振幅和頻率。我們還有相位，它在考慮正弦波的初始狀態或當波形行為的變化允許我們將正弦波的一部分與先前部分進行對比時發揮作用。在比較兩個正弦波時，相位也是相關的；正弦波相位的這一方面在射頻系統中廣泛使用的正交（或“IQ”）信號中變得非常重要。我們將在本書的后續部分探討IQ概念。

如上所述，調制是修改，而我們只能修改已經存在的東西。正弦波具有振幅、頻率和相位，因此，調制方案被歸類為振幅調制、頻率調制或相位調制是理所當然的。（實際上，通過將振幅調制與頻率或相位調制結合，可以跨越這些類別。）在每個類別中，我們都有兩個子類：模擬調制和數字調制。

振幅調制（AM）

模擬振幅調制（AM）涉及將一個連續變化的正弦載波與一個連續變化的信息（也稱為基帶）信號的偏移版本相乘。這里的“偏移版本”指的是基帶信號的振幅始終大于或等于零。

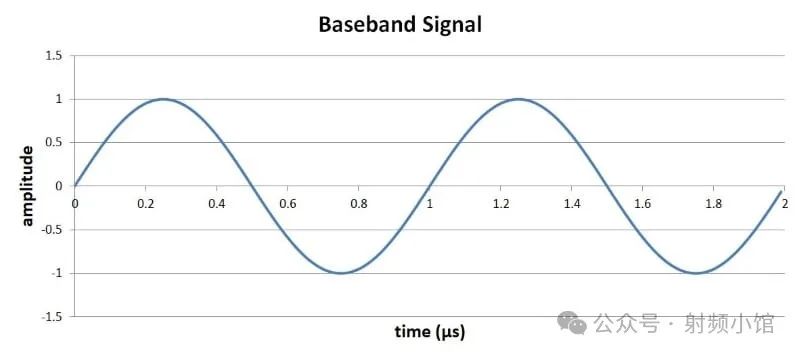

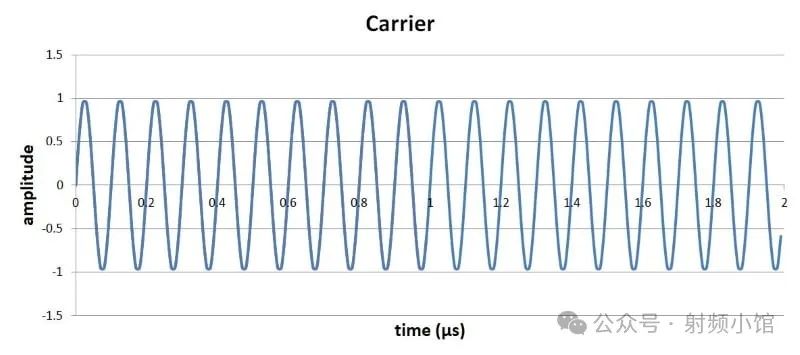

假設我們有一個10 MHz的載波和一個1 MHz的基帶波形：

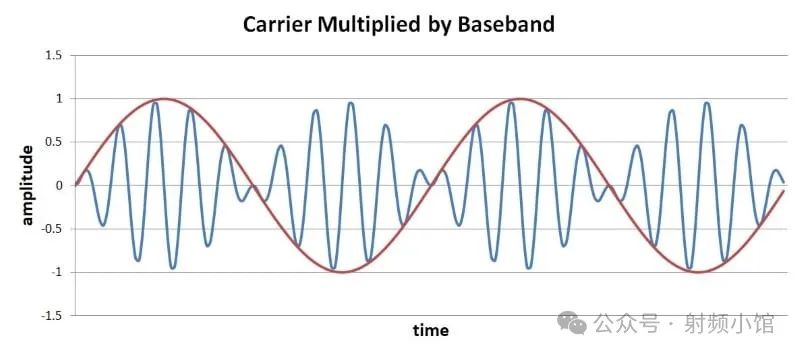

如果我們將這兩個信號相乘，我們得到的波形將是（不正確的）如下：

你可以清楚地看到基帶信號（紅色）與載波振幅（藍色）之間的關系。

但這里有個問題：如果你只看載波的振幅，你如何確定基帶值是正還是負？你不能確定——因此，振幅解調無法從已調制的載波中提取基帶信號。

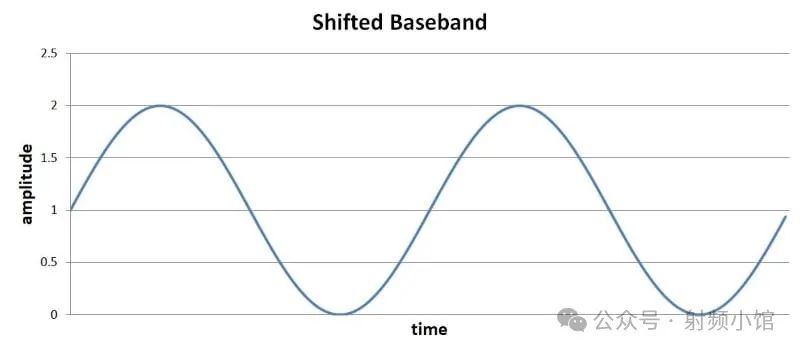

解決方法是將基帶信號偏移，使其從0變化到2，而不是從-1變化到1：

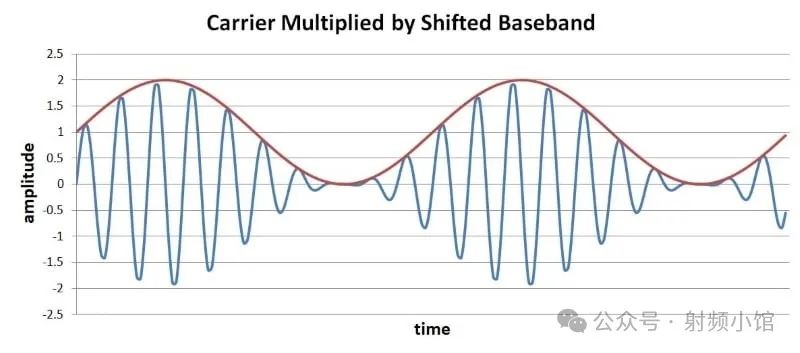

如果我們用偏移后的基帶信號乘以載波，我們會得到以下結果：

現在，載波的振幅可以直接映射到基帶信號的行為上。

數字AM最直接的形式是將相同的數學關系應用于振幅為0或1的基帶信號。這種結果被稱為“通斷鍵控”（OOK）：當信息信號為邏輯零時，載波的振幅為零（=“關”）；當信息信號為邏輯一時，載波處于全振幅狀態（=“開”）。

頻率調制（FM）和相位調制（PM）

FM和PM是密切相關的，因?yàn)轭l率和相位是密切相關的。如果你將頻率視為每秒的完整周期數，那么頻率與正弦波在其周期中某一給定時刻的位置有什么關系可能就不那么明顯了。但如果你考慮瞬時頻率，即信號在某一給定時刻的頻率，就會更有意義。（將頻率描述為瞬時的無疑是矛盾的——但在實際信號處理的背景下，我們可以安全地忽略與此概念相關的復雜理論細節。）

在基本正弦波中，瞬時頻率的值與“正常”頻率相同。當我們處理具有時變頻率的信號時，即頻率不是恒定值而是時間的函數，寫作ω(t)，瞬時頻率的分析值就會出現。無論如何，關于頻率和相位之間密切關系的重要點如下：瞬時角頻率是相位相對于時間的導數。因此，如果你有一個表達式φ(t)來描述信號相位的時變行為，φ(t)相對于時間的變化率就給出了瞬時角頻率的表達式：

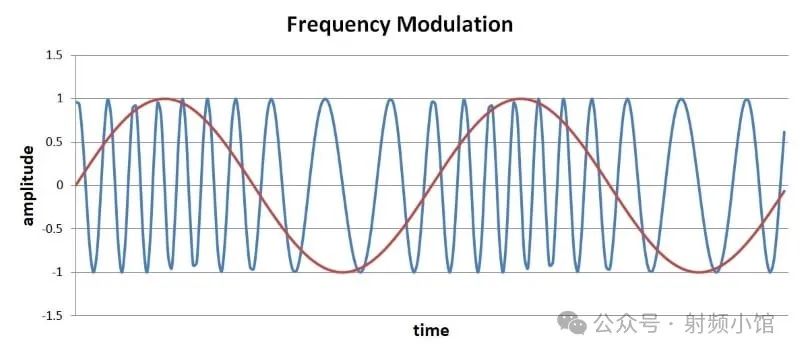

我們將在本章稍后更詳細地探討頻率調制和相位調制?，F(xiàn)在，讓我們以以下圖表作為結論，該圖表將頻率調制的數學關系應用于上面使用的基帶信號和載波信號：

總結

調制是指精心修改現有信號以便其能夠傳輸信息的過程。

在射頻（RF）的背景下，現有的信號被稱為載波，而信息則包含在基帶信號中。

有多種不同的調制方案，意味著將基帶信息融入正弦載波的方式有多種。

調制涉及對載波的振幅、頻率或相位的修改，并且它可以用于傳輸模擬信號或數字?jǐn)?shù)據。
