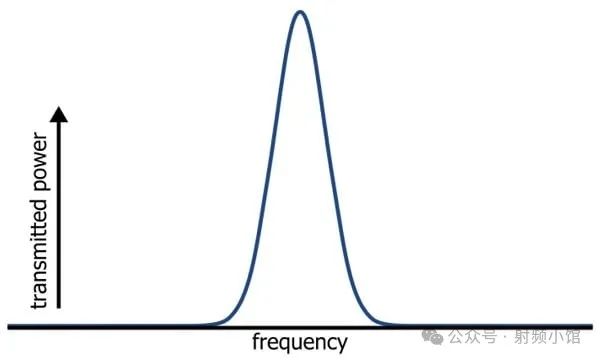

我們將射頻信號可視化為時域中的波形和頻域中的不同形狀。這些形狀通常非常高且窄，表明大量傳輸?shù)哪芰考性谙鄬?duì)較小的頻率范圍內：

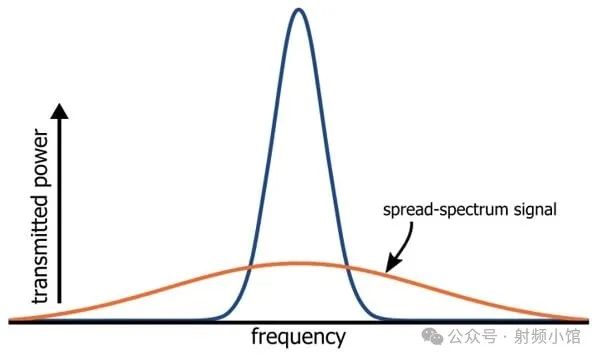

結果表明，我們也可以生成一種非常不同的頻譜，即更寬、更短的頻譜。換句話說，我們可以更改射頻電路，使其生成的信號的傳輸功率分布在更寬的頻率范圍內。這些信號被恰當?shù)孛枋鰹椤皵U(kuò)頻信號”：

重要的是要理解，總的傳輸功率并沒有減少。發生變化的是峰值功率，因?yàn)閭鬏敼β时环植荚诟鼘挼念l帶上。

如何擴頻

將標準的射頻信號轉換為擴頻信號是一個用帶寬交換峰值功率的過程。然而，我們不需要采取任何特定行動來降低峰值功率：如果電路中其他所有元素保持不變，則整體傳輸功率也將保持不變。我們只需要增加信號的帶寬，其自然結果就是可用的射頻能量被分配到更寬、更短的頻譜中，就像上面所示的那樣。

從前面的內容我們知道，射頻波形的帶寬對應于基帶信號中存在的最高頻率。在幅度調制頁面中，我們看到了基帶頻譜的正負頻率如何向上移動，以形成以載波頻率為中心的對稱頻譜。因此，如果我們?cè)诨鶐盘?hào)中使用更高的頻率，調制信號的帶寬就會增加。那么，我們可以通過將更高的頻率納入基帶信號來擴頻。但是，我們?nèi)绾卧诓桓淖兓鶐畔⒌那闆r下實現這一點呢？

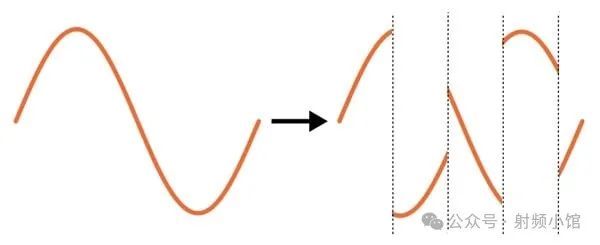

解決方案是所謂的擴頻序列，也被稱為偽噪聲（PN）碼或偽隨機噪聲（PRN）碼。這是一個數字序列，旨在模擬隨機的1和0序列。基帶信號與擴頻序列相乘，但邏輯零被視為負一，這樣在高邏輯期間波形保持不變，在低邏輯期間波形被反轉。以下圖表演示了這一過程：

如您所見，PN碼的頻率（稱為“碼片速率”，因?yàn)槊總€(gè)脈沖被稱為一個“碼片”）高于基帶信號的頻率。我們可以直觀地認識到，以這種方式切割基帶信號將引入更高頻率的能量，實際上，頻譜的擴展因子等于碼片速率與基帶數據速率的比率。

如何解擴頻

我們現在已經增加了基帶信號的帶寬，因此也增加了傳輸信號的帶寬，但信息似乎被嚴重改變了。我們?nèi)绾位謴?fù)最初在基帶波形中編碼的數據呢？實際上，這相當簡單（至少在理論上）：我們只需要將接收到的波形與相同的PN碼相乘。發射機乘以1的部分在接收時再次乘以1（即它們保持不變），而被反轉的部分將再次被反轉（即返回到它們的原始狀態）。

為什么要擴頻？

到目前為止所描述的過程可能看起來是不必要的復雜性，但在某些情況下，這是非常值得的。其根本好處可以恰當?shù)孛枋鰹椤斑x擇性”：擴頻通信使接收機在從相關頻段中可能存在的各種其他信號中選擇所需信號方面擁有更大的能力。

這種選擇性來自于將接收到的信號與PN碼相乘的有趣效果：這種接收端的乘法只會解擴頻所需的信號，或者更具體地說，只有最初用相同的PN碼乘以的信號才會被解擴頻。如果不需要的信號具有窄帶（即非擴頻）頻譜，PN碼會將其擴頻。如果不需要的信號是用不同的PN碼創建的擴頻信號，則反轉和非反轉的部分將不會與1和0對齊，因此它不會恢復到其原始狀態。

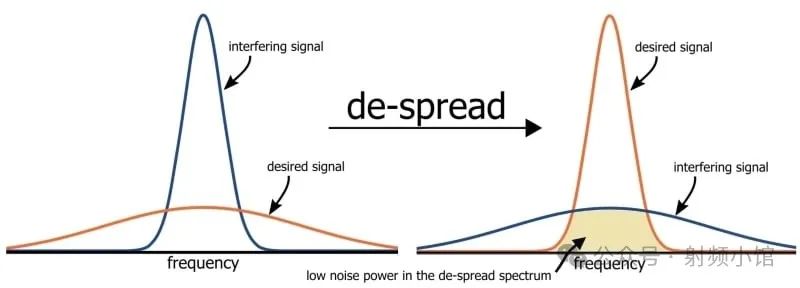

首先，讓我們考慮擴頻是如何使系統對阻塞和干擾產生抵抗力的。如果在一個非擴頻頻譜的中心頻率附近傳輸一個強干擾信號，接收器將很難將干擾與所需信號分離。但是，如果在傳輸前進行擴頻，解擴頻操作將擴頻干擾信號并恢復所需信號，從而降低干擾水平：

同樣的概念也適用于無線系統，其中多個設備必須共享有限的可用頻率范圍。這樣的系統可以采用各種方法來最小化與干擾相關的問題，擴頻通信就是其中之一。不同的設備可以共享相同的頻段，并且它們的頻譜可以重疊；接收器通過PN碼選擇所需的信號，PN碼只會解擴頻所需的信號。

跳頻

我們之前討論的擴頻技術被稱為直接序列擴頻（DSSS）。另一種方法是保持傳輸信號的窄帶特性，但周期性地改變載波頻率。這被稱為跳頻，如果傳輸在時間上進行平均，它也能實現類似的峰值功率降低。與DSSS一樣，跳頻也提高了對干擾的抵抗力，因?yàn)楫?dāng)通信設備切換到新的載波頻率后，干擾信號將不再破壞所需的信號。

總結

擴頻信號可以通過將現有的基帶信號與一個擴頻序列（也稱為PN碼）相乘來創建。

通過用相同的PN碼乘以擴頻信號，可以恢復原始信號。

擴頻信號具有較低的峰值功率、相等的總功率和更寬的帶寬。換句話說，可用的傳輸功率被分布在更寬的頻率范圍內。

擴頻技術使系統對阻塞和干擾更具魯棒性。

類似的結果可以通過周期性改變信號的載波頻率來獲得，這種方法稱為跳頻。
