通過學習一些基本的設計技術并應用現代的EMC分析軟件，改進您的PCB設計，避免因EMC測試失敗而導致的昂貴重新設計。

印刷電路板（PCB）的設計面臨諸多挑戰，包括尺寸限制、機械集成、熱量考慮和電源效率等。此外，電磁兼容性（EMC）又增加了新產品上市的復雜性，為設計過程帶來了新的障礙。

EMC涵蓋了廣泛的電磁現象，包括電磁能量的非故意產生、傳播和接收。EMC問題可能會妨礙PCB的正常運行，或干擾附近的其他電子系統。

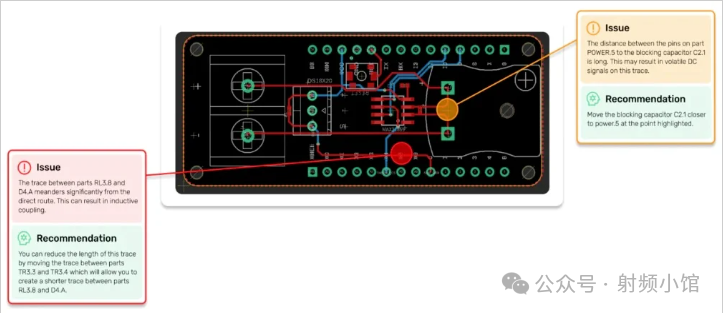

圖1. 在PCB設計階段識別EMC問題

本文旨在探討PCB設計過程中最常遇到的EMC問題，并提供實用的策略以盡量減少其影響。

板層堆疊

板層堆疊定義了PCB內部導電層和非導電層的排列。這些層由以下屬性定義：

• 導電層：數量、順序、材料和銅重。

• 非導電層：數量、順序、介電材料和高度。

PCB可以從基本的單層設計到非常復雜的多層系統不等。由于高頻信號和小型元件尺寸的需求不斷增加，當今大多數PCB都有4層或更多。

這些層的適當排列可以為PCB的EMC和信號完整性行為帶來諸多好處。因此，在設計新PCB時，板層堆疊是最關鍵的決定之一。

通過仔細規劃堆疊（包括適當?shù)膶禹樞?、接地和屏蔽），可以最小化串?dāng)_和阻抗不匹配。在PCB設計周期的后期修改堆疊可能會特別困難和耗時。因此，在設計初期定義堅固的PCB堆疊配置可以節省大量時間和精力。

寄生阻抗

PCB走線本身具有有限的電阻、電感和電容。這種非故意的阻抗稱為寄生阻抗。盡可能降低這種不希望的阻抗對于信號完整性和EMC至關重要。

在您的PCB設計中，您可以通過使用組件之間的短而寬的連接來最小化寄生阻抗。此外，仔細的組件布局也起著至關重要的作用。

回流路徑

所有電流都會離開源并返回，形成一個電路環路。回流電流總是沿著阻抗最小的路徑流動。在低頻時，該路徑是電阻最小的路徑。在中頻和高頻時，回流電流則沿著電感最小的路徑流動。

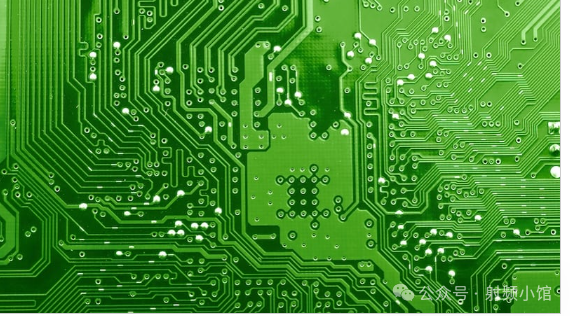

圖2. 印刷電路板走線。圖片由Adobe提供

回流路徑需要盡可能短，以避免不必要的輻射和耦合?？梢酝ㄟ^以下基本準則來實現：

• 盡可能使組件靠近，特別是那些具有短上升時間的信號驅動組件。

• 使用寬接地平面以保持電感盡可能低。

• 使用能保持回流路徑短的板層堆疊。

• 避免接地平面中出現間隙。

接地連接和參考平面

接地為電信號提供穩定的參考點。通過長軌跡或質量不佳的銅平面連接到接地平面會直接引入不必要的寄生效應。

電流回流到接地的短路徑可確保低阻抗回流路徑，同時最大限度地減少產生接地回路的可能性，這些接地回路會產生輻射發射并降低信號完整性和EMC性能。

參考平面是大面積的銅區域，用于為接地創建回流路徑，并為高頻信號提供參考。它們對于傳輸線是必需的，并且是控制輻射發射的高效、經濟的解決方案。

在PCB的不同層中，經?？梢钥吹教畛溆写竺娣e銅區域的情況。然而，這些銅區域具有非零阻抗，因此會引入電感、電容和電阻。為了最大限度地減少這種非理想阻抗的影響，回流路徑必須盡可能短。這也意味著不同PCB層上不同接地平面之間的連接也必須設計得盡可能低阻抗。

縫合過孔

使用縫合過孔可以實現平面之間的低阻抗。通過在參考平面上添加均勻分布的過孔，可以顯著降低它們之間的阻抗，進而減少寄生效應。這種技術的最大優點是它不會增加PCB的價格或復雜性。

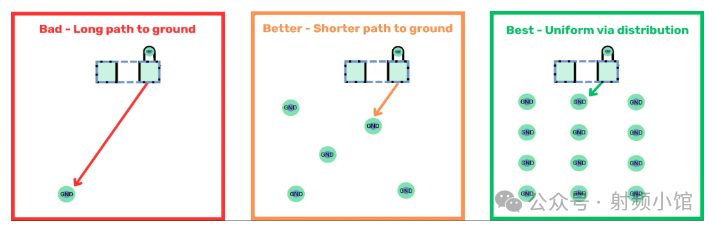

圖3. 縫合過孔對于低阻抗接地路徑至關重要。

串?dāng)_

將長走線彼此靠近放置會對信號完整性和EMC產生負面影響。一條走線產生的場會與相鄰走線相互作用，導致不希望的信號耦合。這種現象被稱為串?dāng)_。

為了減少串?dāng)_：

• 增加相鄰走線之間的距離。

• 減少走線與參考平面之間的距離。

• 在信號層之間添加接地平面以限制場的擴散（屏蔽）。

雖然第一種方法易于實施，但可能會增加電路板的大小。第二種方法可能會對PCB的其他方面產生強烈影響，例如高速走線的制造或阻抗控制。

處理串?dāng)_的其他技術包括避免走線平行布置、將組件放置在遠離I/O互連的位置，以及在堆疊內的不同層上隔離高噪聲發射器。

靜電放電（ESD）保護

PCB經常需要與其他PCB、電源單元、傳感器或其他外部系統相互連接，也可能會與人接觸。這些都可能產生靜電放電（ESD）事件。這些放電在時間上非常短暫，但能量極高。

如果電路板需要通過免疫測試，則在每個進入或離開電路板的連接器或元件上添加保護元件是一個好習慣，甚至是必須的，尤其是如果這些元件可能會被人類觸摸到。

這些保護元件可以是：

• 瞬態電壓抑制器（TVS），用于箝制瞬態事件，避免對電路板組件造成永久性損壞。

• 金屬氧化物壓敏電阻（MOV），在檢測到電壓尖峰時將電流從敏感組件中轉移出去。

• 熱敏電阻，其電阻隨溫度變化而增加（或減少），以提供自調節保護。這些熱敏電阻具有正溫度系數和負溫度系數。

去耦電容

微控制器、通信模塊和其他有源組件可能會作為有源噪聲源。去耦電容（也稱為旁路電容）可以減輕這種噪聲的影響。

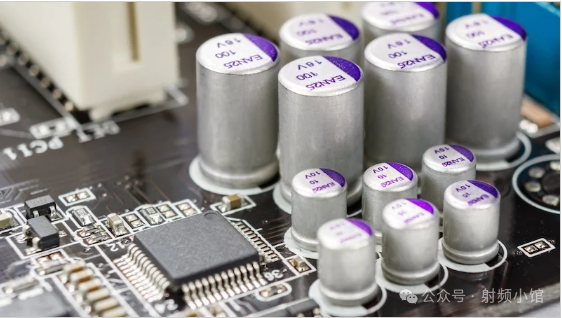

圖4. 在PCB板上將去耦電容放置在集成電路（IC）附近。圖片由Adobe提供

去耦電容能夠濾除高頻噪聲，并為高頻電流提供低阻抗的回流路徑。為了實現良好的去耦效果，需要特別注意以下幾點：

• 將去耦電容盡可能靠近集成電路放置，以縮短回流電流的路徑。

• 盡可能縮短接地連接，以減少寄生電感量。

• 選擇具有低等效串聯電感（ESL）和低等效串聯電阻（ESR）的電容。

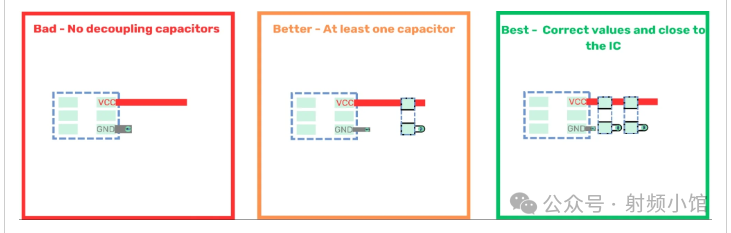

圖5. 去耦電容的值和放置位置對正常工作至關重要。

靠近板邊的走線

攜帶快速數字信號的走線會產生高強度的交變場。如果這些走線太靠近沒有屏蔽的板邊，這些場可能會離開電路板，產生不必要的輻射發射。

假設電路板具有堅固的參考平面，請遵循以下準則以減少不必要的輻射量：

• 將走線移向電路板的內部區域。

• 在整個電路板周圍添加過孔圍欄以進行屏蔽。

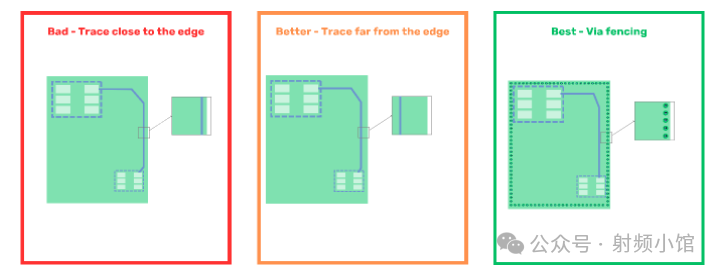

圖6. PCB邊緣附近的快速切換信號可能產生輻射發射。

差分阻抗

差分對是一種特殊的傳輸線類型，其中信號和回流路徑并行布置。差分對需要以恒定的阻抗進行布線，以避免反射，并保持相同長度以避免信號偏斜。

為了控制差分阻抗：

• 通過合理選擇介質的高度和特性來控制板層堆疊。

• 在差分對附近放置實心的接地平面。

只要參考（接地）平面位于信號下方，用于計算傳輸線阻抗的公式就是有效的。缺少接地平面或其中的間隙會導致阻抗不匹配，從而產生損耗和反射。

為您的PCB設計獲取EMC建議

設計符合EMC標準的PCB是一項復雜的挑戰。通過遵循本文中的建議，您可以提升作為PCB設計師的技能，并朝著首次設計就通過EMC測試的目標邁進！

為了進一步輔助我們的PCB設計，DENPAFLUX（前身為Mitai）的增強型AI可以迅速識別您布局中潛在的EMC問題，并提供專家建議。只需以多種常見的行業標準格式上傳您的設計，DENPAFLUX（原Mitai）將幫助您優化設計，以便通過EMC測試。

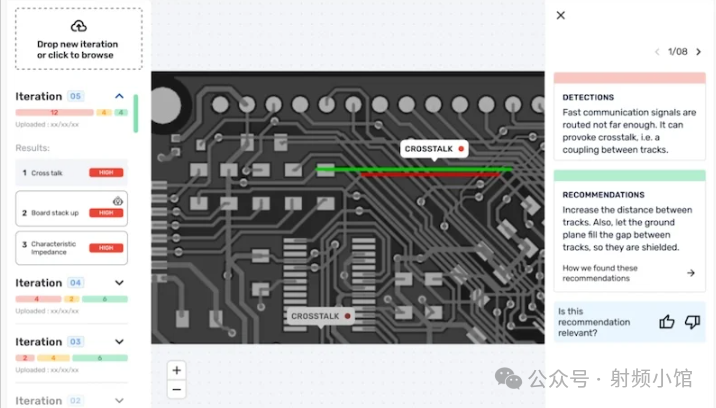

圖7. DENPAFLUX（原Mitai）用于EMC設計的增強型AI工具
