E類射頻（RF）放大器旨在產生具有特定特性集的開關波形。本文中，我們將探討這些波形的優勢與局限性。

在某種程度上，功率放大器設計是理解與塑造波形以達到高效率的藝術，同時也要滿足其他規格的可接受水平，如輸出功率、線性和功率增益。例如，E類功率放大器通過采用專門設計的負載網絡來塑造開關電壓和電流波形，從而尋求最大化效率。

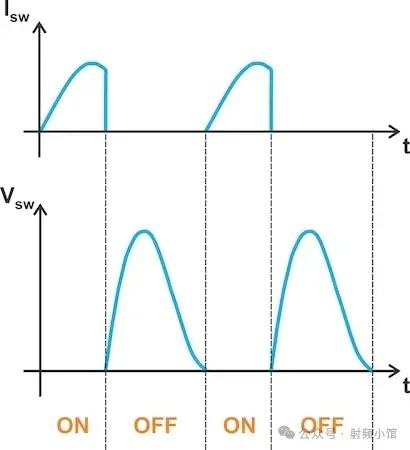

圖1（我們?cè)谇耙黄恼碌哪┪彩状慰吹剑┱故玖祟怑放大器典型的開關波形。電壓和電流的轉換在時間上是相互錯開的，導致波形不重疊。

類E射頻功率放大器中典型的開關電流和電壓波形。

圖1. 類E射頻功率放大器中典型的開關電流（上方）和電壓（下方）波形。

請注意，上述波形是典型波形，而非理想波形。在本文中，我們將探討E類放大器理想波形的特性，如圖2所示。在深入探究這些波形為何可取之后，我們將討論一個重要的局限性，這個局限性幾乎使它們無法實現。

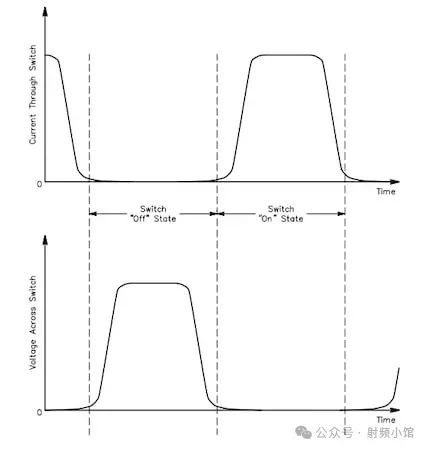

E類射頻功率放大器的目標電流和電壓波形。

圖2. 類E射頻功率放大器的目標電流（上方）和電壓（下方）

讓我們首先分析這些波形如何在關斷到開通和開通到關斷的轉換過程中防止功率損失。

目標波形的重要特性
在這些波形中，開關兩端的電壓在開關接通之前降至零（Vsw = 0）。在開關接通的瞬間，電壓的斜率為零（dVsw/dt = 0）。同樣，流過開關的電流在器件關斷之前降至零（Isw = 0）。在關斷瞬間，我們得到Isw = 0和dIsw/dt = 0。

消除接通轉換過程中的功率損失
在實際開關中，寄生電容不可避免地會并聯出現。由于電壓降至Vsw = 0，這些電容在開關接通時不持有電荷。這有效地消除了因放電這些電容而產生的功率損失。

零斜率的重要性可能不那么直觀。然而，條件Vsw = 0和dVsw/dt = 0意味著Vsw在開關接通瞬間之前的一段時間內保持在0V，從而確保了一個開關可以在此期間接通而不會造成功率損失的間隔。因此，放大器的輕微失諧不會顯著降低效率。對于有興趣且能夠訪問IEEE數據庫的人來說，Nathan O. Sokal和Alan D. Sokal在《Class E——一類新型高效率調諧單端開關功率放大器》一文中更詳細地討論了零斜率條件的重要性。

還值得注意的是，在類E放大器中，一旦開關接通，開關電流就會從零平穩上升。由于實際晶體管具有有限的dI/dt能力，開關電流從零開始上升會導致更短的過渡時間。

最后，晶體管在從關斷狀態切換到完全接通狀態時，其電導率從零逐漸增加。另一種思考方式是，開關電阻（R）在完全接通時減小。由于電阻逐漸減小，同時電流逐漸增加，因此I2R功率損失被最小化。

這對于開關接通轉換較慢時特別有幫助。我們可以預期，滿足條件Vsw = 0和dVsw/dt = 0的類E放大器即使在開關接通轉換時間占射頻周期高達30%的情況下，也具有較小的I2R功率損失。

消除關斷轉換過程中的功率損失
我們上面提到，流過開關的電流在器件關斷之前降至零（Isw = 0）。這防止了與開關串聯出現的不可避免寄生電感發生電流突變。電流波形的這種跳變會導致關斷轉換過程中的功率損失，我們稍后會討論這一點。

在開關關斷瞬間，條件Isw = 0和dIsw/dt = 0意味著Isw在該瞬間之前的一段時間內已達到0A。就像關斷到接通轉換期間的電壓條件一樣，這降低了放大器輕微失諧對效率降低的程度。

實現目標波形的局限性
Bela Molnar的論文《單端開關模式調諧（E類）功率放大器中可實現波形的基本限制》證明，圖2中的目標波形在實際類E放大器中無法實現。Molnar表明，如果電路要向負載提供非零輸出功率，則開關在關斷和接通轉換時不可能同時具有零電壓和零電流。

為了獲得非零輸出功率，我們需要在電壓和/或電流波形中存在跳躍不連續性。這就是為什么圖1中提供的典型類E波形（在開關瞬間Vsw = 0）在開關關斷時顯示電流跳躍不連續性的原因。讓我們來看看這是如何導致功率損失的。

非零電流在關斷過程中的影響

在繼續之前，請注意本節包含大量理論數學內容。關鍵點在于，如果開關在關斷瞬間存在非零電流，并且開關串聯有電感，那么這可能會導致功率損失。如果您對背后的微積分感興趣，請繼續閱讀——否則，您可能想直接跳到本節的末尾。

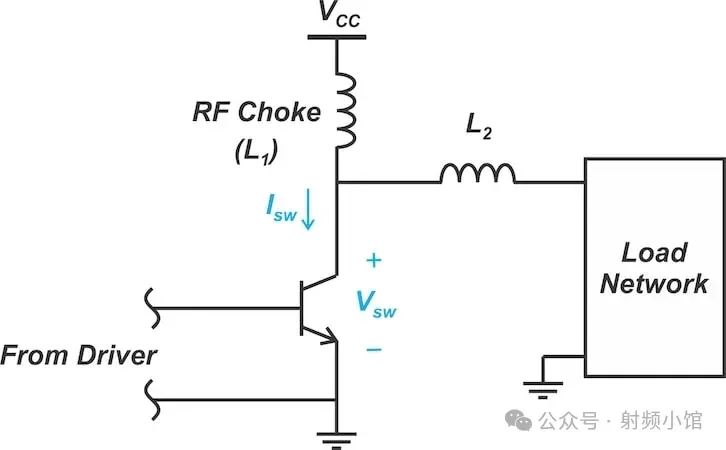

基于此，讓我們繼續考慮圖3中的簡化開關模式放大器。在該電路圖中，L2是操作頻率下出現的與開關串聯的有效電感。而L1在射頻下近似為開路。

圖3. 一個簡化的開關模式功率放大器，其中電感L2與開關串聯。

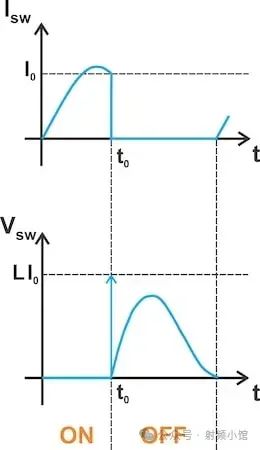

假設圖3中的開關在t=t0時刻關斷。該時刻的開關電流和電壓波形如圖4所示。

圖4. 開關中的電流（上方）和開關兩端的電壓（下方）。

在上面的圖中，直到t0-時刻，流過電感的電流具有非零值I0。在t=t0時刻，電流仍為I0；而在t0+之后，電流變?yōu)榱?。電感中的電流不能瞬間改變，除非在電路中施加或存在脈沖電壓（即狄拉克δ函數）。這可以通過觀察單位脈沖函數δ(t)在時間上的積分是單位階躍函數（波形中的跳變）來理解。

換句話說，對一個具有跳變不連續性的波形求導，會在導數波形中產生一個脈沖函數。由于電感兩端的電壓與其電流的導數成正比：

因此，我們得出結論：電感電流的跳變會導致電感電壓波形中出現脈沖函數。請注意，我們僅關注開關瞬間（t=t0）時電路的行為。t=t0之后的電壓波形由負載網絡決定，這是另一個話題。

從方程1可以看出，從I0跳到0A對應于電感上幅度為L(zhǎng)I0的電壓脈沖。假設這個整個電壓尖峰都出現在開關上，我們就得到了圖4下半部分所示的電壓波形。在這條曲線中，帶箭頭的垂直線表示幅度為L(zhǎng)I0的脈沖函數。

為了計算t=t0時的瞬時功率損失，我們需要知道開關的電壓和電流。這兩個量的乘積給出了功率損失：

從上面的討論中，我們知道Vsw等于LI0δ(t – t0)。然而，我們還需要找到Isw。

由于開關電流在t=t0時從I0變?yōu)榱?，我們可以將此時的Isw描述為不連續點處左極限和右極限的平均值。因此，我們有：

將方程3代入方程2，我們可以找到開關在t=t0時的瞬時功耗：

將這個值除以一個射頻周期的時間長度（T），我們就可以得到開關的平均功耗：

其中f為開關頻率。

E類零電流開關放大器

我們一直在研究的電路被稱為E類零電壓開關（ZVS）放大器。還有E類零電流開關（ZCS）放大器，之所以這樣命名，是因?yàn)樗鼈冊陂_關瞬間電流為零。當開關關斷時，它們的電流波形不會出現跳變，而是在開關開通時電壓波形出現跳變。這如圖5所示。

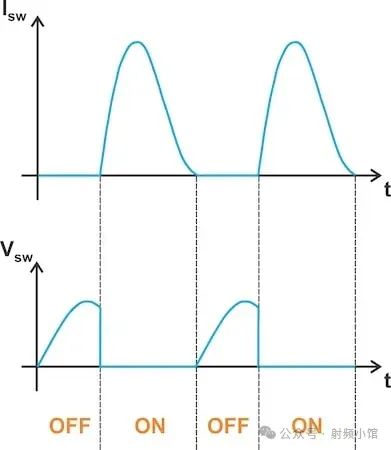

E類波形在開關開通瞬間電壓出現跳變不連續性。

圖5. E類波形在開關開通瞬間電壓出現跳變不連續性。

對于實際應用，尤其是高頻應用，ZCS放大器通常不如ZVS放大器吸引人，因?yàn)樗鼈冃枰粋€(gè)電容可忽略不計的開關。如果開關的電容不可忽略，電壓的突變將導致開關開通時產生功率損失。
