在PCB設計中，使用接地銅填充就像一把雙刃劍。了解如何在平衡銅層、防止無效銅問題以及提升PCB性能方面做出明智的設計決策至關重要。

銅填充，又稱銅填充或銅多邊形，是指在PCB的某個區域填充銅，并自動設置間隙。這一功能非常便捷，且具有重要的電氣用途。它不僅可以快速創建與電源軌相連的大面積區域，其最常見的用途還是用于在PCB層的未使用空間中填充接地。

關于是在層中填充未使用區域?yàn)榻拥剡@一做法先出現，還是執行此功能的工具先問世，目前尚不明確。但無論如何，在層的未使用區域填充接地已成為一項標準建議，被眾多設計師所遵循。

那么，您的設計中是否應該使用接地填充呢？對于這個問題，有一個著名的回答：“視情況而定?！痹诒疚闹?，我們將概述接地填充的一些正確與錯誤用法，并解釋這一PCB布局實踐對電磁兼容性（EMC）的影響。

平衡所有層的銅分布

使用銅填充的一個原因是平衡PCB所有層上的銅分布。銅具有導熱性，不對稱的銅分布會影響層壓合過程中的熱量分布。使用銅填充有助于在此過程中平衡熱量。圖1展示了銅填充在此方面可發揮有益作用的一個實例。

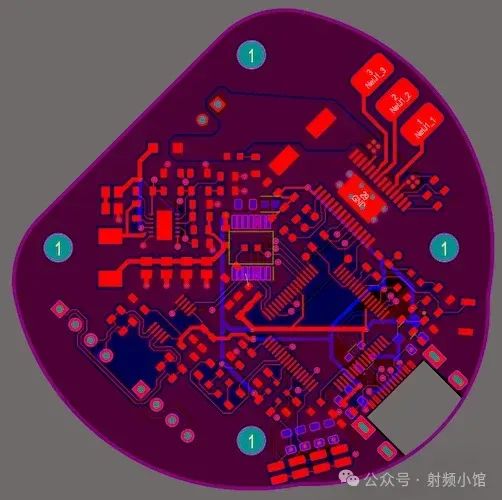

圖1. 此PCB在背層使用了銅填充來提供接地平面，但頂層并未使用。通過在頂層也應用一個銅填充區域，可以平衡PCB中的銅分布。

這種方法可能是一把雙刃劍，需要在焊盤和走線周圍留出足夠的間隙。雖然攜帶電源或直流信號的走線通常不會出現問題，但阻抗控制的走線可能會受到影響。用接地銅填充填充一層可能會引入走線與附近填充之間的隨機互電容，這將改變走線的阻抗（圖2）。

銅填充可能會導致走線阻抗發生不希望的變化。

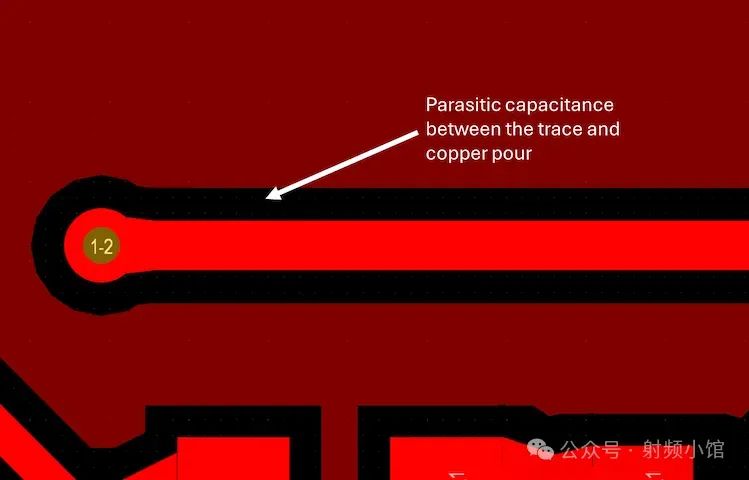

圖2. 銅填充可能會導致走線阻抗發生不希望的變化。

為防止這種情況，應在這些走線與銅填充之間設置更大的間隙。PCB設計軟件中的一些阻抗求解器工具可以計算給定間隙下的正確走線寬度，但在線計算器可能不太準確。一個簡單且保守的規則是在走線邊緣與銅填充之間應用“3W”間隙——即間隙等于走線寬度的三倍。

在雙層PCB中提供接地

在雙層PCB中，大部分空間用于放置元件和信號，因此在實際操作中不可能在每個信號旁邊都布置接地走線。最方便的解決方案是在信號層中填充接地銅填充。這可以平衡銅分布，并為大多數信號在兩層上都提供接地。然后，通過戰略性地放置縫合過孔來連接兩層之間的接地。

這種方法適用于低密度雙層PCB（圖3）。一旦兩層都布滿了走線和元件，可能就沒有太多空間用于接地銅填充了。一些設計師可能會填充未使用的區域，戰略性地放置縫合過孔，然后保持設計不變。然而，這通常會導致由于無意中在接地分割上方布線以及噪聲產生元件缺乏接地而導致的過量輻射發射。

此雙層PCB中的元件密度正好處于可能需要接地平面的臨界值。

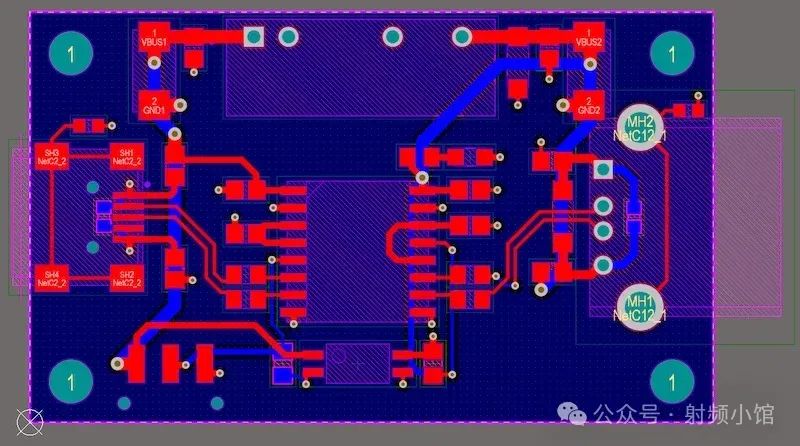

圖3. 此雙層PCB中的元件密度正好處于可能需要接地平面的臨界值。

最簡單的解決方案是不依賴接地銅填充，而是使用四層PCB。高密度布線和元件排列受益于具有兩個內部接地平面（或一個接地平面和一個電源平面）的四層堆疊，因?yàn)檫@提供了更好的信號完整性和更低的輻射發射。

銅天線

有時，銅填充會留下幾乎完全封閉且不會被自動縫合過孔工具觸及的銅區域。請參見下面圖4中的圖像以獲取示例。盡管這些剩余區域在電氣上與接地相連，但它們作為天線具有電磁干擾（EMI）敏感性。較大的區域具有較低的諧振頻率，使其在低頻率下也易受EMI影響。依賴自動縫合過孔功能來在所有地方連接接地可能會留下這些銅天線，而您的PCB軟件中的設計規則引擎通常會忽略它們。

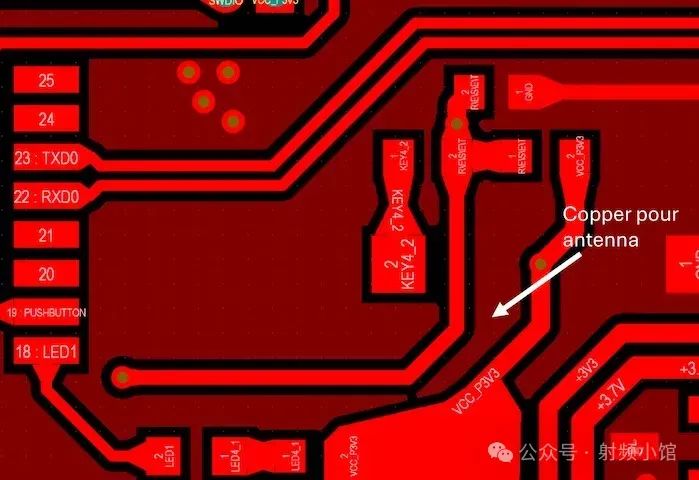

圖4. 物理上分離的銅填充區域可能會像天線一樣，成為電磁干擾（EMI）的隱患。

另一個問題是死銅，即銅填充對象內未與接地系統其余部分相連的銅區域。這種懸浮的銅也會像天線一樣工作。幸運的是，這個問題可以通過在這些小塊銅上放置一兩個縫合過孔來輕松解決。

平面電容

最后，我們來談?wù)勲娫赐暾?，這也與輻射發射有關。帶有大型處理器的高速數字PCB通常需要大型的電源軌銅填充或整個電源平面層。此類設計通常從如圖5所示的六層堆疊開始。

第4層專門用于電源軌，而第5層使用接地則為這些電源軌提供了顯著的平面電容。

圖5. 第4層專門用于電源軌，而第5層使用接地則為這些電源軌提供了顯著的平面電容。

在這種堆疊中，第5層的接地平面緊鄰第4層的電源平面或電源軌，提供的平面電容有助于在10 MHz至100 MHz范圍內進行電源傳輸。

第3層是信號層，可能不需要也可能需要控制阻抗。如果第3層的走線密度較低，則用接地銅填充填充該層可為電源分配網絡提供更多的電容。平面電容的增加可能是顯著的，對于較大的電路板，有時甚至可能達到兩倍到四倍。

只要應用了足夠的間隙，填充就不會影響走線阻抗。從EMI的角度來看，這會導致電源軌上的瞬態電壓減小，進而降低電路板邊緣的高頻輻射發射。

接地填充并非解決EMI問題的萬能藥

綜上所述，在所有地方都使用接地銅填充并不是解決所有EMI問題的靈丹妙藥。有時，接地填充會創造新的問題，或意外地解決現有問題。有時，盡管存在銅填充，電路板也能正常工作并通過電磁兼容性（EMC）測試。

DENPAFLUX（前身為Mitai）等公司提供的EMC工具提供了至關重要的見解和指導，有助于您應對銅填充的復雜作用，并克服其他EMC設計挑戰。設計師應仔細考慮接地銅填充的使用，針對可能導致輻射發射和潛在EMC失敗的PCB特性和電氣條件。
