電感器構造的四個基本因素決定了產生的電感量。這些因素通過影響給定磁場力（通過電感器線圈的電流）將產生多少磁場磁通量來決定電感：

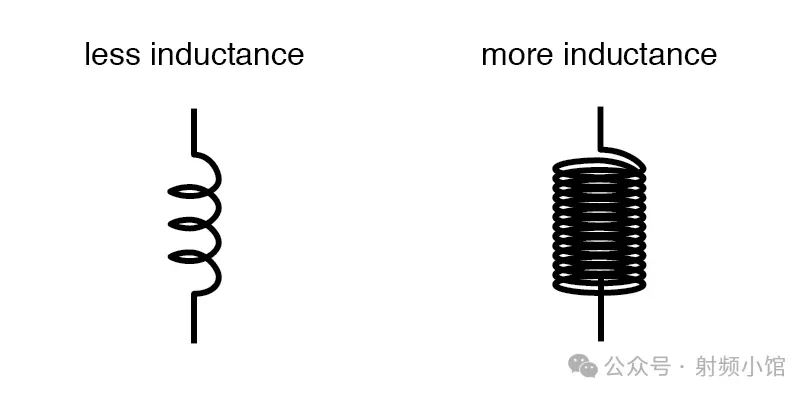

1. 線圈中的線圈匝數或“圈數”

在所有其他因素相等的情況下，線圈中的線圈匝數越多，電感量越大；線圈匝數越少，電感量越小。

解釋：更多的線圈匝數意味著線圈將為給定的線圈電流產生更多的磁場力（以安培-匝數計量）。

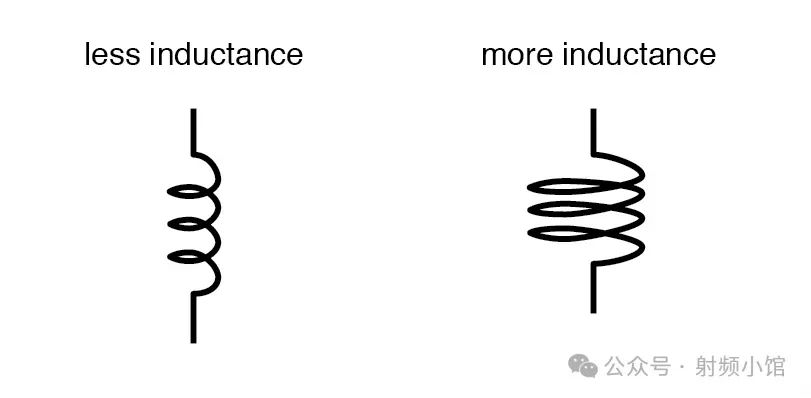

2. 線圈面積

在所有其他因素相等的情況下，線圈面積越大（從線圈長度方向看，在線圈芯的橫截面上測量），電感量越大；線圈面積越小，電感量越小。

解釋：更大的線圈面積對于給定的磁場力（安培-匝數）形成的磁場磁通量的阻力較小。

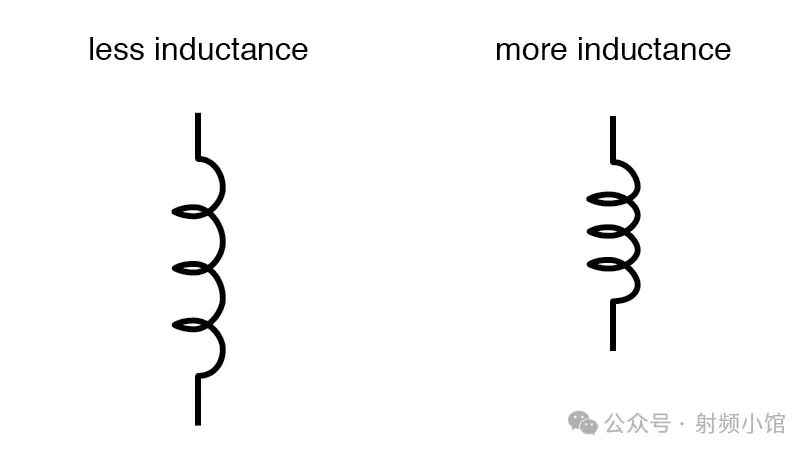

3. 線圈長度

在所有其他因素相等的情況下，線圈的長度越長，電感量越?。痪€圈的長度越短，電感量越大。

解釋：磁場磁通量需要走過的路徑越長，對于任何給定的磁場力（安培-匝數）形成的磁通量的阻力就越大。

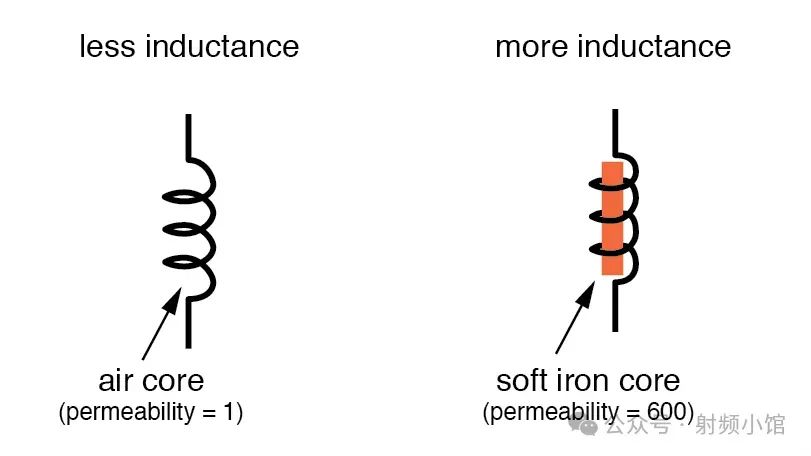

4. 芯材料

在所有其他因素相等的情況下，線圈所繞的芯材料的磁導率越大，電感量越大；芯材料的磁導率越小，電感量越小。

解釋：具有更大磁導率的芯材料對于任何給定的磁場力（安培-匝數）產生的磁場磁通量更大。

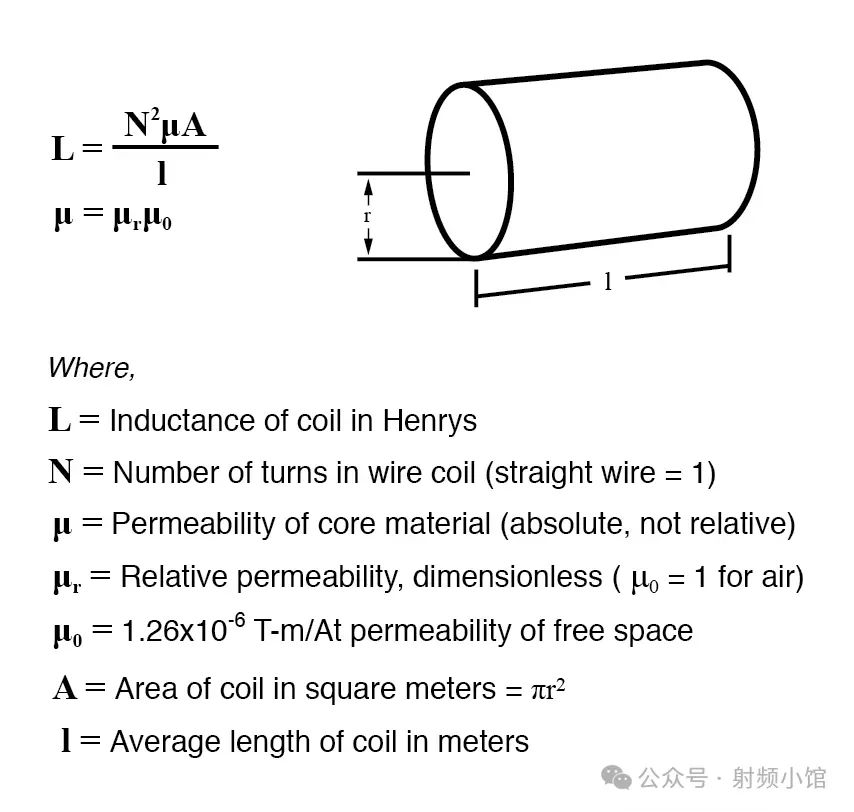

任何線圈的電感可以通過以下公式近似計算：

必須理解，這個公式只提供近似值。造成這種情況的一個原因是磁導率會隨著場強的變化而變化（記住不同材料的非線性“B-H”曲線）。顯然，如果方程中的磁導率（μ）不穩定，那么電感（L）也會在一定程度上隨著線圈中電流的大小變化而不穩定。

如果芯材料的滯后現象顯著，這也會對線圈的電感產生奇怪的影響。電感器設計者試圖通過設計芯材料，使其磁通密度永遠不會接近飽和水平，從而使電感器在B/H曲線的更線性部分運行，從而最小化這些影響。

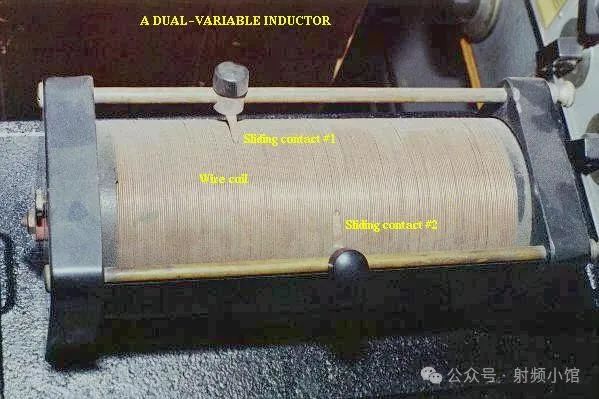

如果一個電感器被設計成這些因素中的任何一個都可以隨意變化，其電感就會相應地變化?？勺冸姼衅魍ǔＭㄟ^提供一種方法來改變?nèi)魏谓o定時間使用的線圈匝數，或者通過改變芯材料（一個可以在線圈內外移動的滑動芯）來實現。下面的照片展示了前一種設計的例子：

這個裝置使用滑動銅接觸點在線圈的不同長度點上接入。所示的裝置恰好是一個用于早期無線電工作的空心電感器。

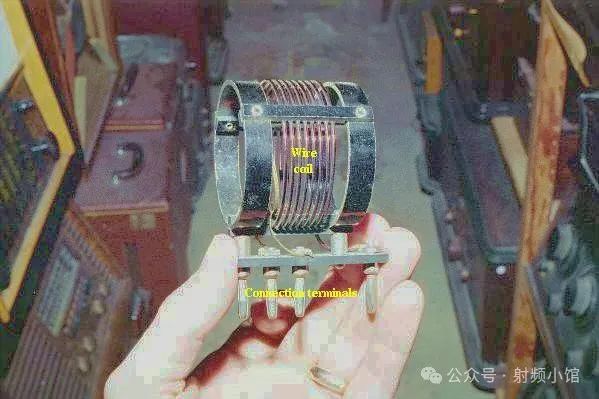

下一張照片展示了一個固定值電感器，這是另一個為無線電制造的古董空心單元。可以看到底部的連接端子，以及幾匝相對較粗的線：

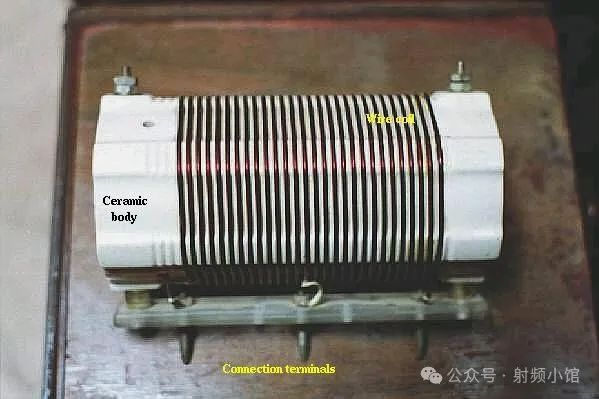

這是另一個電感器（電感值更大），也用于無線電應用。它的線圈繞在一個白色陶瓷管上，以增加剛性：

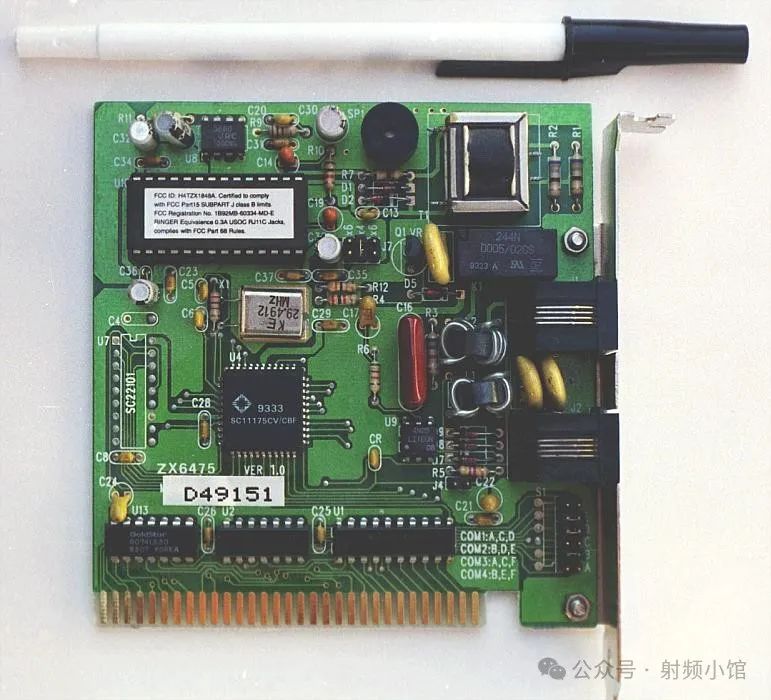

電感器也可以為印刷電路板應用制造得非常小。仔細觀察下面的照片，看看你是否能識別出彼此靠近的兩個電感器：

這個電路板上的兩個電感器分別標記為L1和L2，它們位于板的右中心。兩個附近的組件是R3（一個電阻器）和C< p=""> < sub=”“>（一個電容器）。這些電感器被稱為“環形”的，因為它們的線圈是繞在甜甜圈形狀（“環面”）的芯上。

像電阻器和電容器一樣，電感器也可以封裝為“表面貼裝器件”。下面的照片展示了當電感器以這種方式封裝時可以有多?。?/span>

在這個電路板上，可以看到一對電感器，位于右中心，看起來像印有“100”數字的小黑芯片。上部電感器的標簽可以在綠色電路板上看到，標記為L5。當然，這些電感器的電感值非常小，但它展示了它們可以制造得多么微小，以滿足某些電路設計需求。
