在調制器電路中，環形調制器在生成調幅（AM）信號方面尤為突出，堪稱最有效的方法之一。本文將深入探討其中原因。

調幅（AM）信號可以通過多種調制器電路生成。例如，開關調制器通過將消息信號與一個周期函數相乘來生成信號，該周期函數的基本頻率等于所需的載波頻率。這會在基波頻率及其諧波處產生調幅波。隨后，帶通濾波器會將所需的頻譜分量傳遞到輸出端。

在前一篇文章中，我們了解了開關調制器家族中的一員——二極管橋式調制器。而在本文中，我們將深入探討另一種性能更優的開關調制器電路：環形調制器。

二極管橋式調制器：回顧 在繼續之前，讓我們回顧一下二極管橋式調制器的關鍵要點。這將有助于我們更好地理解環形調制器的細微之處，以及其相較于二極管橋式調制器的性能提升。

在二極管橋式調制器中，消息信號（m(t)）與一個在零和一之間切換的方波（g(t)）相乘。這一過程如圖1所示。

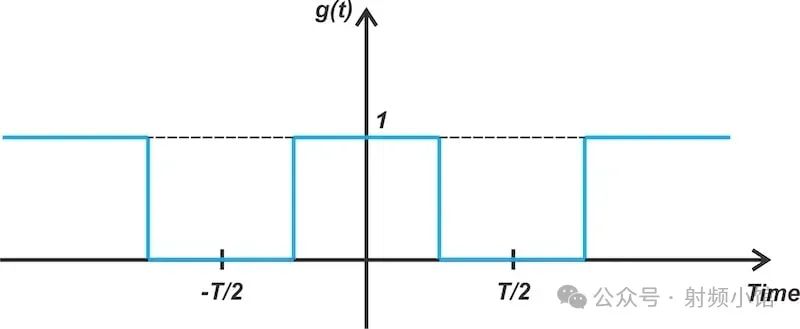

圖 1. 二極管橋式調制器中使用的門控函數。

假設消息信號是一個單音正弦波，與方波相乘會產生圖 2 中的藍色波形。

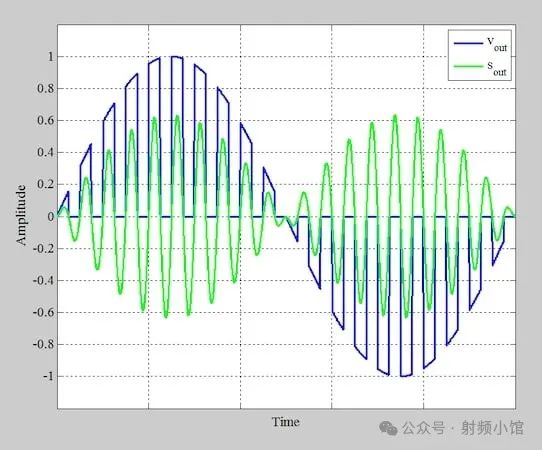

圖 2. 應用門控函數后的信號（藍色）以及帶通濾波器輸出的信號（綠色）。

為了生成最終的調幅波（AM 波），我們需要將藍色波形通過一個調諧到載波頻率的帶通濾波器。這會在上述圖中生成綠色波形。

數學分析表明，濾波器輸出的最終信號由以下公式給出：

在頻域中，與圖 1 所示的方波相乘會在 0、±fc、±3fc、±5fc 等處產生消息信號頻譜的復制品，如圖 3 所示。

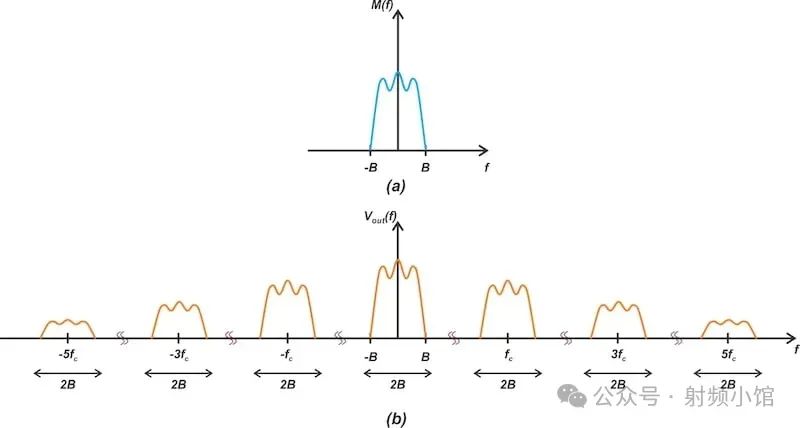

圖 3. 基帶消息信號的頻譜以及在應用帶通濾波器之前調制器產生的信號（b）。

現在我們已經回顧了二極管橋式調制器，讓我們來探討環形調制器。

環形調制器的工作原理 圖 4 展示了環形調制器的電路原理圖。它使用四個二極管，以一種特定的方式排列，形成一個環路——這種配置因此得名 “環形”。

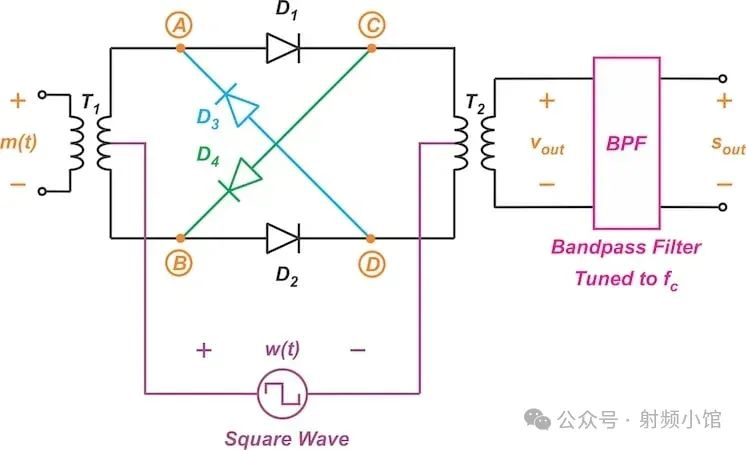

圖 4. 環形調制器的原理圖。

在圖 4 的底部，我們看到一個方波（w(t)）。該方波的幅度為 ±A1，被輸入到變壓器（T1 和 T2）的中心抽頭，并以基頻進行切換。

當 w(t) 為較大的正值時，以下情況成立：

• 二極管 D1 和 D2 導通。

• 交叉臂部分的二極管（D3 和 D4）截止。

• 節點 A 連接到節點 C。

• 節點 B 連接到節點 D。

• 換言之，在 w(t) 的正半周內，T1 的次級電壓以原始極性傳輸?shù)?T2 的初級。

當 w(t) 為較大的負值時：

• 二極管 D3 和 D4 導通。

• 二極管 D1 和 D2 截止。

• 節點 A 連接到節點 D。

• 節點 B 連接到節點 C。

• 因此，在 w(t) 的負半周內，T1 的次級電壓以反向極性傳輸?shù)?T2 的初級。

實際上，環形調制器充當換向器，周期性地反轉電壓方向。從數學上講，消息信號被一個在 ±1 之間切換的方波相乘。這在圖 5 中有所說明。

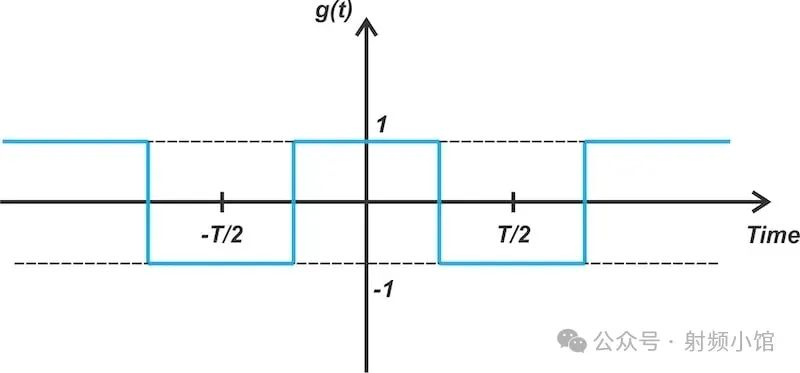

圖 5. 環形調制器中使用的門控函數。

接下來，讓我們考慮該電路的時域波形。

時域波形 與二極管橋式調制器一樣，我們通過將單音正弦消息信號應用于電路來檢查時域行為。圖 6 的上圖顯示了消息信號；下圖顯示了由于電路操作而與 m(t) 相乘的波形。

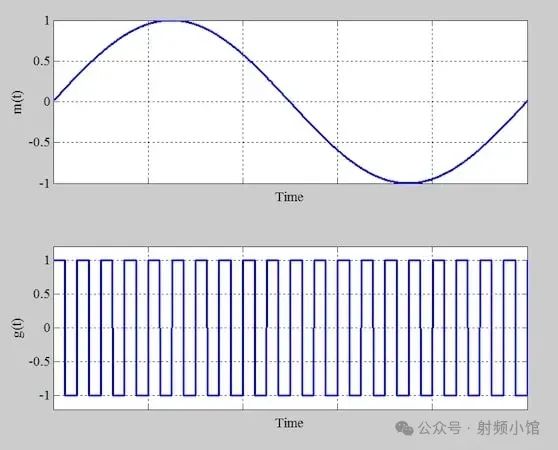

圖 6. 應用于環形調制器的單音輸入（上圖）以及消息信號實際被乘以的波形（下圖）。

我們假設兩個變壓器的匝數比均為 1，并且所有二極管的壓降均為零。

圖 7 顯示了通過將這些波形相乘所得到的輸出電壓。

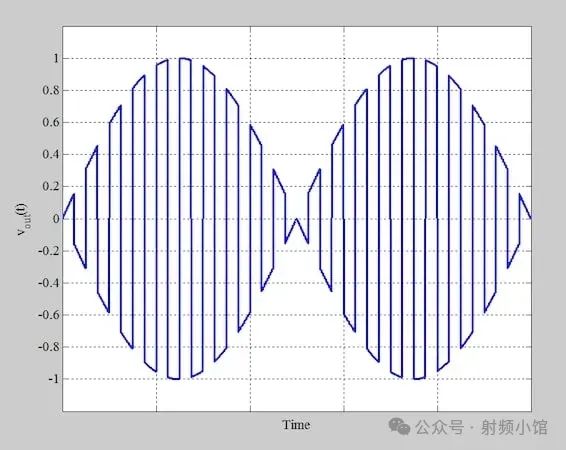

圖 7. 環形調制器生成的輸出波形。

與二極管橋式調制器一樣，環形調制器也需要我們將 vout 通過帶通濾波器以生成最終的調幅波（AM 波）。應用合適的帶通濾波器可以生成圖 8 中的綠色波形。

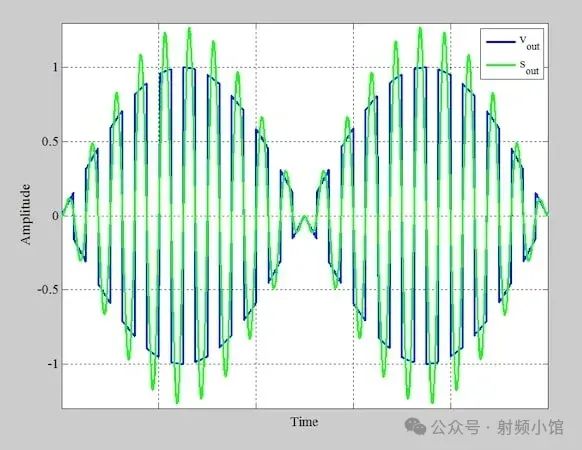

圖 8. 應用門控函數后的信號（藍色）以及帶通濾波器輸出的最終信號（綠色）。

推導輸出信號方程 為了推導輸出信號的方程，我們注意到圖 5 中所示的門控函數（g(t）可以使用以下傅里葉級數展開來表示：

請注意，由于 g(t) 是偶函數，因此它只能用余弦函數展開。輸出電壓為：將上述方程聯立，可得：方程 4 表明，vout(t) 是以 ωc、±3ωc、±5ωc 等為中心的調幅波的疊加。這在下圖 9 中有所展示。

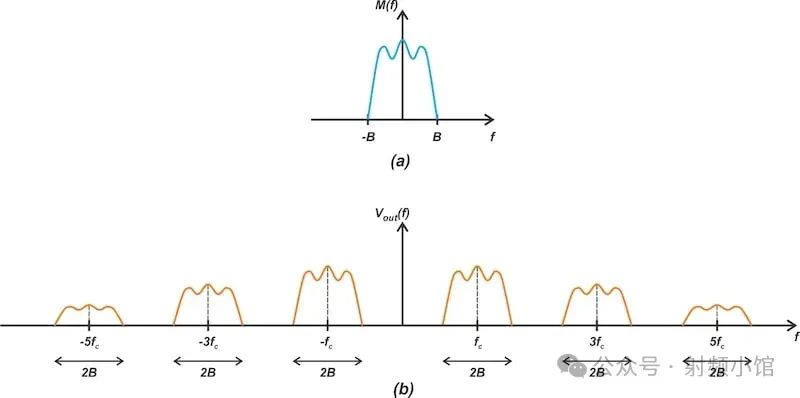

圖 9. 基帶消息信號的頻譜以及環形調制器在應用帶通濾波器之前產生的信號（b）。

電路抑制了載波，同時保留了實際傳輸信息的邊帶。正如我們?cè)谖恼伦詈髸?huì)提到的，使用環形調制器時也可以保留載波。然而，這在很大程度上超出了本次討論的范圍。

回到圖 9，所需的頻譜以 fc 為中心。為了將其與其他頻譜成分分離，我們應該有：

這種條件在實際中很容易實現，因?yàn)檩d波頻率與基帶信號帶寬（fc/B）的比值通常在 100 到 300 之間。

為了選擇 ±fc 附近的所需邊帶，環形調制器包含一個帶通濾波器。使用理想帶通濾波器時，只有以 fc 為中心的頻譜成分可以通過濾波器到達輸出，從而導致：

比較二極管橋式調制器和環形調制器 現在我們已經研究了環形調制器的電路、波形和方程，讓我們來討論一下它與二極管橋式調制器的一些重要區別。

門控函數的直流分量 二極管橋式調制器的門控函數的直流值為 0.5。如圖 3 所示，將消息信號與該門控函數相乘會在零頻率附近產生 m(t) 頻譜的復制品。為了抑制這一頻譜分量，二極管橋式調制器的濾波器應具有從 (fc - B) 到 B 的過渡帶，約等于 fc。

另一方面，環形調制器的門控函數沒有直流分量。因此，我們?cè)趫D 9 中看到，在輸出端零頻率附近沒有頻譜分量。相反，最近的頻譜分量以 3fc 為中心。

這影響了帶通濾波器過渡帶的陡峭程度。為了抑制以 3fc 為中心的頻譜分量，環形調制器需要一個過渡帶為 |(fc + B) - (3fc - B)| 約等于 2fc 的濾波器。

時域波形的對稱性 為了理解環形調制器如何消除以 f = 0 為中心的頻譜分量，我們考慮其時域波形。從這些波形中，我們看到環形調制器在濾波器輸入端產生的信號關于零對稱。這種對稱性消除了零頻率（直流）處的消息信號頻譜。

這種對稱性是因?yàn)榄h(huán)形調制器在交替的半周期內以原始極性或反向極性輸出消息信號。相比之下，二極管橋式調制器產生的信號在一個半周期內等于消息信號，在另一個半周期內降為零。

雙平衡與單平衡 在帶通濾波器的輸入端，環形調制器僅生成乘積項。它抑制了消息信號和載波信號。因?yàn)樗瑫r(shí)抵消了基帶信號和載波波，所以我們稱環形調制器為雙平衡調制器。

另一方面，二極管橋式調制器僅在載波輸入方面是平衡的。消息信號出現在帶通濾波器的輸入端，使其成為單平衡調制器。

輸出電壓水平 比較方程 1 和方程 6，我們觀察到環形調制器產生的輸出電壓是二極管橋式調制器的兩倍。這與圖 2 和圖 8 中顯示的綠色波形一致。這些圖顯示了最大幅度分別為 0.63 和 1.26 的調幅波。
