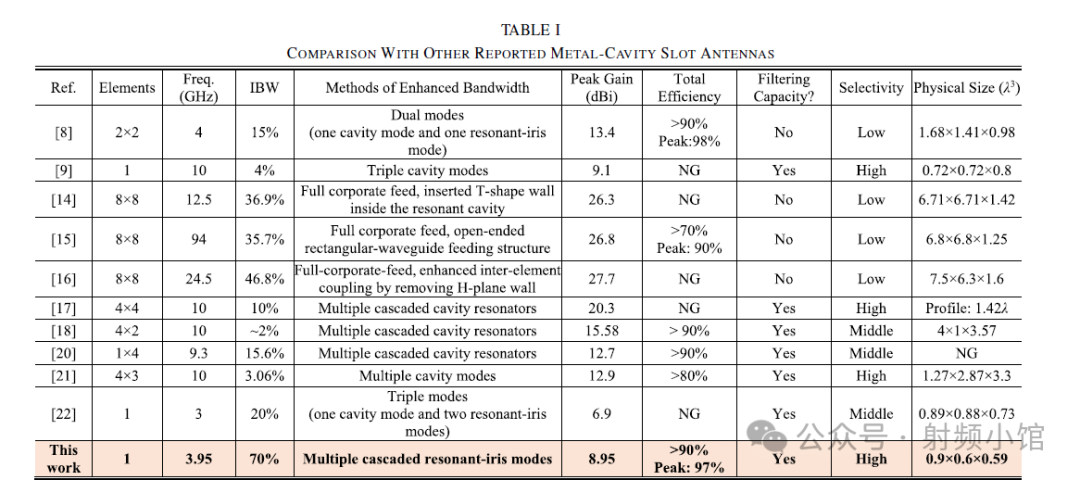

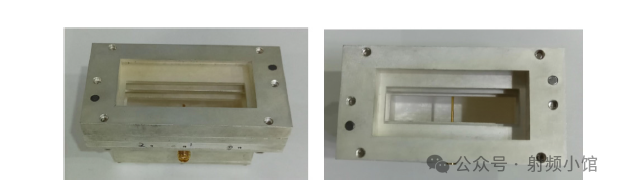

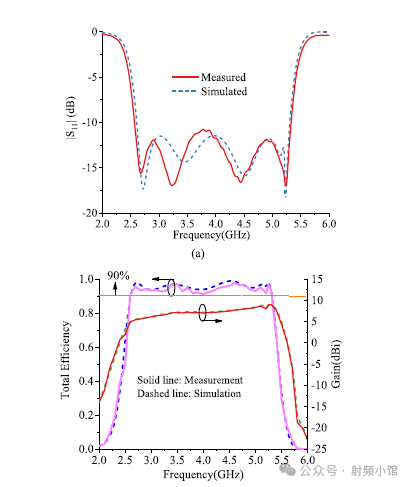

提出了一種寬帶全金屬腔背襯濾波槽天線。波導內金屬壁上的矩形孔可以視為一個并聯LC諧振電路，這個電路可以產生一種諧振，稱為諧振孔模式。通過級聯多個帶有諧振孔的金屬壁層，可以實現帶通濾波響應。當金屬壁頂層的諧振孔被重新用作輻射槽時，就可以實現一個濾波天線。通過修改相鄰諧振孔之間的距離，可以輕松控制耦合強度。減小兩個諧振孔之間的距離，可以獲得更大的耦合強度，從而實現更寬的帶寬和更低的輪廓。為了驗證該設計，本文設計、分析并仿真了基于諧振孔模式的二階和四階濾波天線。第四階濾波天線的原型被制作出來，實驗結果表明，該天線能夠?qū)崿F(xiàn)70%的帶寬，并且具有良好的濾波性能和穩定的輻射模式。此外，整個工作頻段的總效率高于90%。仿真與測量結果之間的良好一致性充分驗證了所提設計概念的可行性。

一、諧振孔模式的實現

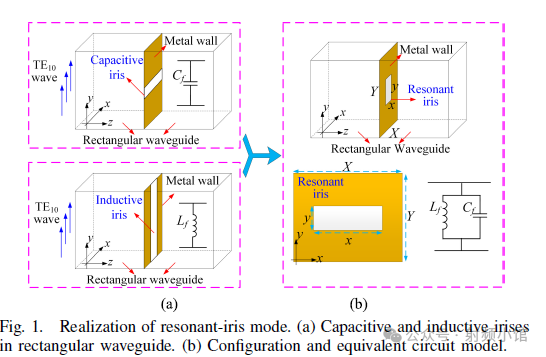

在矩形波導中，沿x軸方向的孔徑可以視為并聯電容負載，因為它顯著影響了電場，并在局部產生存儲的電能；而沿y軸方向的孔徑則被視為并聯電感負載，因為其提供了額外的電流路徑，導致孔徑內出現新的縱向磁場并增加局部存儲的磁能。因此，如果孔徑的長度（沿x軸）和寬度（沿y軸）都小于矩形波導的邊長，這個孔徑就可以看作一個并聯LC諧振電路。

這種類型的孔徑可以在矩形波導中產生一種共振，稱為“諧振孔模式”

A. 基于諧振孔模式的CBSA

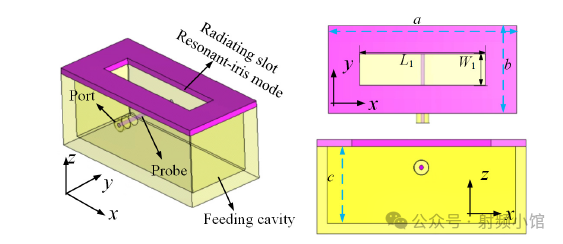

諧振孔模式已被用于設計與腔體模式合作的寬帶增強槽天線。然而，由于同時利用了腔體模式，它們的帶寬被限制在20%以內。本文的研究重點是僅利用諧振孔模式的天線設計，旨在實現具有更寬濾波帶寬的新型槽天線。下圖展示了基于諧振孔模式的CBSA配置。帶有金屬腔背襯的輻射槽可以產生諧振孔模式。由于槽的一側向自由空間開放，該槽也作為輻射槽來輻射諧振孔模式的能量。

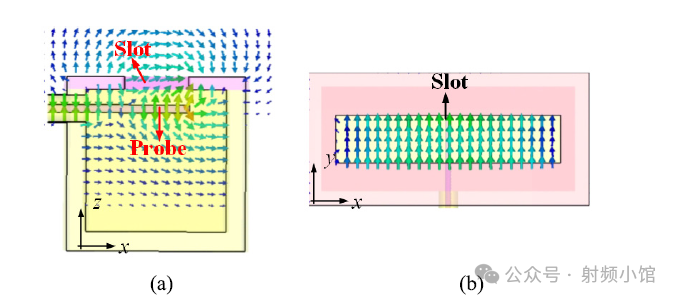

一般來說，如果槽的長邊沿y軸方向，諧振孔模式將由TE10模式激發。在所提出的設計中，諧振孔模式通過沿y軸延伸的饋電端口激勵，如下圖所示。這種饋電方法可以在天線測量期間省略標準矩形波導端口的使用。

B. 二階帶寬增強濾波槽天線

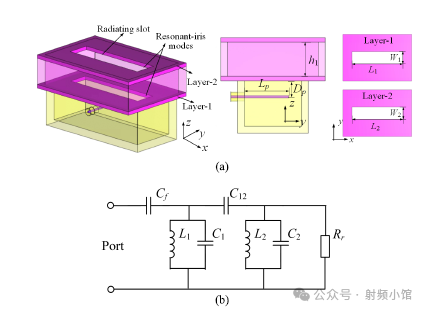

隨后，利用諧振孔模式設計了一種寬帶腔背襯濾波槽天線。微波濾波器的基本設計方法是通過級聯多個諧振器來獲得濾波性能。因此，首先將兩個諧振孔模式級聯起來，實現一個二階濾波槽天線，其配置下圖所示。這兩個諧振孔模式由兩層帶有槽的金屬壁（Layer-1和Layer-2）產生。Layer-2上的槽還作為輻射槽使用。

二階濾波天線的等效電路模型上圖所示，其中C_i和L_i表示第i個諧振孔模式的LC諧振電路模型；C_f表示饋電結構的激勵電容；C_ij表示第i個和第j個諧振器之間的耦合電容；R_r表示輻射電阻。

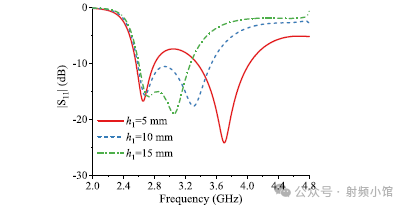

根據濾波器設計理論，諧振器之間的耦合強度用于調整帶寬。在這個濾波天線中，兩個諧振孔之間的耦合強度主要由它們之間的距離h_1控制。下圖顯示了不同h_1值時模擬得到的S11參數，表明較小的h_1可以產生更寬的帶寬，并且還可以使天線的外形更低矮。

C. 四階寬帶濾波槽天線

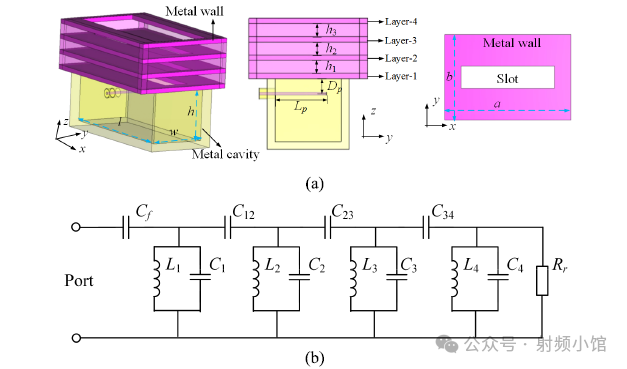

根據諧振器的衰減特性，通過級聯更多的諧振器可以獲得更好的選擇性。此外，通過適當調整諧振器之間的耦合強度，級聯更多的諧振器還可以獲得更寬的帶寬。因此，為了進一步提高帶寬和濾波性能，提出了并設計了一種四階濾波槽天線。

R. -S. Chen et al., "Wideband Full-Metal Cavity-Backed Filtering Slot Antenna Based on Resonant-Iris Mode," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 11, pp. 8828-8833, Nov. 2024, doi: 10.1109/TAP.2024.3434405.
