在寬帶無線通信系統中，功率放大器（Power Amplifier, PA）需要滿足相對帶寬大于25%、帶內增益平坦度良好的嚴苛要求。然而，受限于MOS管寄生電容等非線性參數的影響，傳統PA難以在寬頻帶內實現良好的輸入輸出匹配。針對這一挑戰，負反饋技術被廣泛應用于寬帶PA設計中，通過犧牲部分增益換取帶寬擴展和增益平坦度優化。

一、正反饋與負反饋

在晶體管電路中，負反饋與正反饋是兩種關鍵的反饋機制。負反饋指通過特定回路將晶體管輸出端的信號返回至輸入端，并與輸入信號進行反相疊加運算，從而減小輸入端的信號幅度；而正反饋則是反饋信號與輸入信號進行同相疊加，導致輸入端信號幅度增強。

負反饋在放大器中的作用機制具有顯著的頻率選擇性。在低頻段，負反饋會將與輸入信號反相的輸出信號耦合至輸入端，通過反相疊加降低輸入信號幅度，從而抑制低頻段的增益；而在高頻段，反饋路徑則將與輸入信號同相的輸出信號引入輸入端，通過同相疊加增強輸入信號幅度，提升高頻段增益。這種頻率響應特性使放大器在寬頻帶范圍內實現增益平坦化，確保不同頻率信號的放大一致性。

負反饋技術還具有多重優勢：一方面能顯著提高放大電路的穩定性，抑制非線性失真；另一方面可有效降低輸入輸出端口的駐波比，改善阻抗匹配性能。然而其應用也存在局限性：反饋回路中的電阻元件會引入額外損耗，導致放大器輸出功率下降；同時，反饋網絡可能引入額外噪聲，使系統噪聲系數有所增加。這種技術優勢與局限并存的特性，要求設計者在具體應用中需權衡性能需求與實現條件。

二、負反饋電路的工作原理

1.1 基本電路拓撲

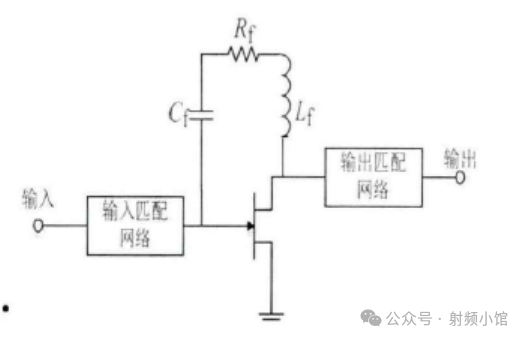

圖1展示了兩種典型的并聯-并聯負反饋結構。其中RLC型（圖1a）通過電阻、電感、電容構建反饋網絡，而RC型（圖1b）省略了補償電感，圖3c為串聯型。由于RC結構在工藝實現和參數調節方面更具優勢，成為寬帶PA設計的首選方案。

并聯負反饋：

在晶體管并聯負反饋電路中，通過將RLC串聯網絡（電阻Rf、電感Lf、電容Cf）并聯于漏級與柵極之間，可實現對放大器增益的動態調節。在低頻段，電感Lf呈現低阻抗特性，反饋信號主要經電阻Rf傳輸至輸入端，此時通過調整Rf的阻值可精準控制反饋量，從而抑制低頻增益。進入高頻段后，電感Lf的高阻抗特性顯著削弱了反饋信號的傳輸，同時高頻反饋信號與輸入信號的相位差小于90°，疊加后反而增強了高頻增益，最終使放大器在寬頻帶內的增益趨于平坦。電容Cf作為隔直元件，既防止了偏置電流進入輸入端，又通過調節其電容值可靈活調整反饋回路的相位響應，進一步優化了電路的頻率特性。這一設計兼顧了增益平坦化與相位控制，為放大器的寬帶性能提供了有效保障。

串聯負反饋：在串聯負反饋電路中，電阻Rs
作為偏置網絡的核心元件，用于穩定放大器的靜態工作點，而電容Cs
則需選擇足夠大的電容值，確保工作頻段內的交流信號對地短路，從而隔離直流偏置。為避免傳輸線效應帶來的阻抗失配，Rs和Cs
的物理尺寸需盡可能縮小，并與晶體管管腳緊密連接。這一設計通過增大放大器端口阻抗的實部，顯著提升了電路的穩定性，同時縮小了最佳噪聲阻抗與實際端口阻抗的差異，使噪聲匹配與阻抗匹配得以同步優化。實踐中，Rs
常被微帶線替代，通過仿真分析調整微帶線的阻抗參數，可進一步優化輸入阻抗特性。這種方案在保持高頻段增益不受損失的前提下，有效增強了放大器的寬帶穩定性，為高頻應用提供了更靈活的電路設計空間。

圖2（c）

2.2 核心元件功能解析（針對并聯型負反饋）

• 電阻R：
  ① 作為反饋強度的調節器，阻值與增益成反比（R↑→增益↑）
  ② 通過低頻信號反饋抵消部分輸入信號，實現"以增益換帶寬"
  ③ 引入正斜率增益響應，補償高頻滾降現象

• 電容C：
  提供直流隔離，阻斷漏極偏置電流進入柵極電路

• 電感L（RLC型特有）：
  在高頻段引入感性補償，擴展帶寬上限

1.3 系統級作用

• 帶寬擴展：通過降低低頻增益（約3dB/oct斜率）與補償高頻滾降，實現增益曲線平坦化

• 阻抗調節：將輸入/輸出阻抗降低至50Ω附近，簡化匹配網絡設計

• 穩定性提升：抑制潛在振蕩條件，改善K因子等穩定性指標

以下實驗copy 博主RF小白

---

二、RC負反饋對PA性能的量化影響

2.1 實驗條件設定

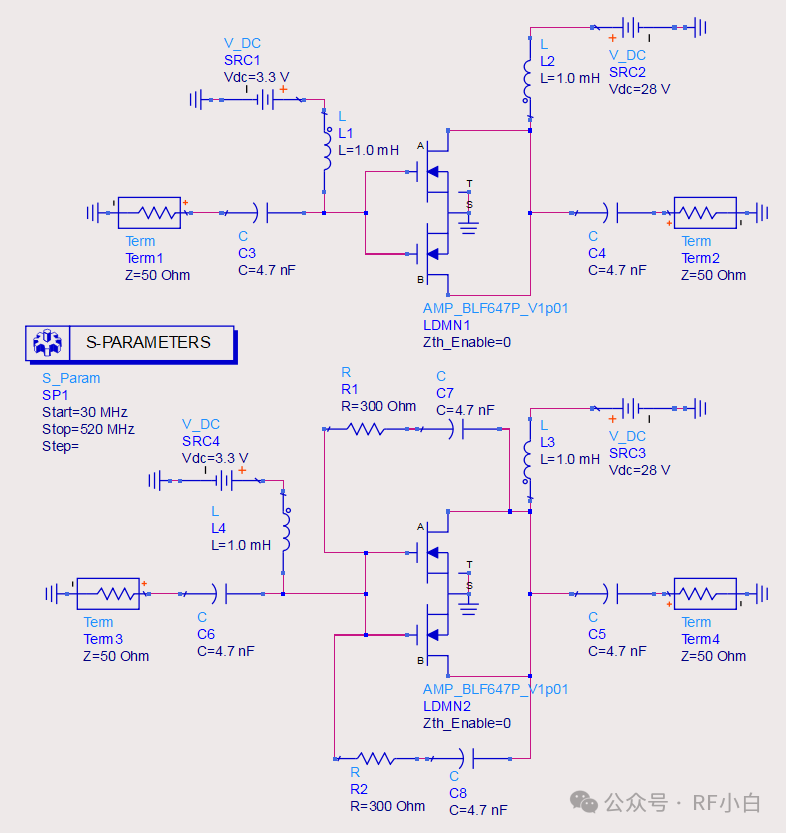

選取Ampleon BLF647P LDMOS功放管進行ADS仿真：

• 偏置條件：

• VGS=3.3V，VDS=28V

• 工作帶寬：30-520MHz（相對帶寬>175%）

• 對比方案：無反饋（開環） vs RC反饋（R=4.7Ω，C=300pF）

•

2.2 小信號增益特性

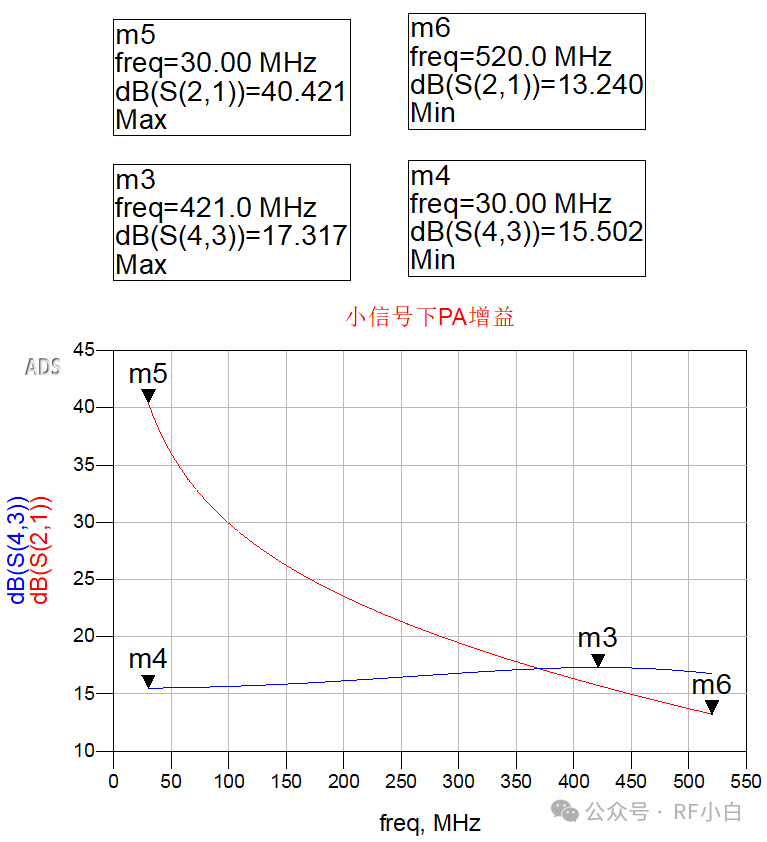

圖3仿真結果表明：

• 無反饋狀態：低頻增益達40dB（30MHz），但在520MHz驟降至13dB，滾降斜率-0.068dB/MHz

•

• RC反饋引入后：

• 全頻段增益穩定在15.5-17.3dB（波動<2dB）

• 低頻增益降低23dB，高頻增益提升2.3dB，實現帶寬擴展與增益均衡

2.3 阻抗特性變化

表1 輸入/輸出阻抗對比（200MHz）

狀態	輸入阻抗（Ω）	輸出阻抗（Ω）
無反饋	1.81-j0.95	4.56-j2.16
RC反饋	0.40+j0.56	0.81+j1.65

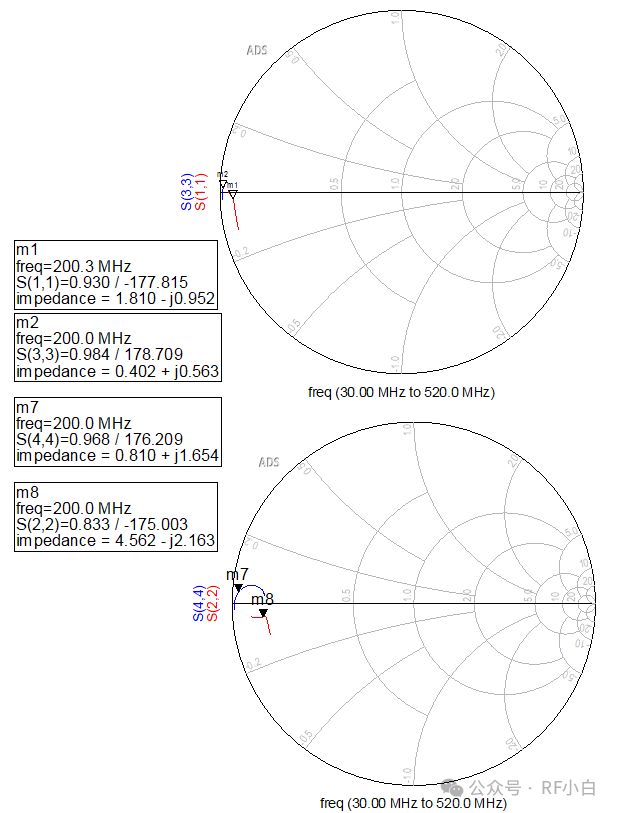

圖4阻抗曲線顯示：

•


•

2.4 穩定性改善

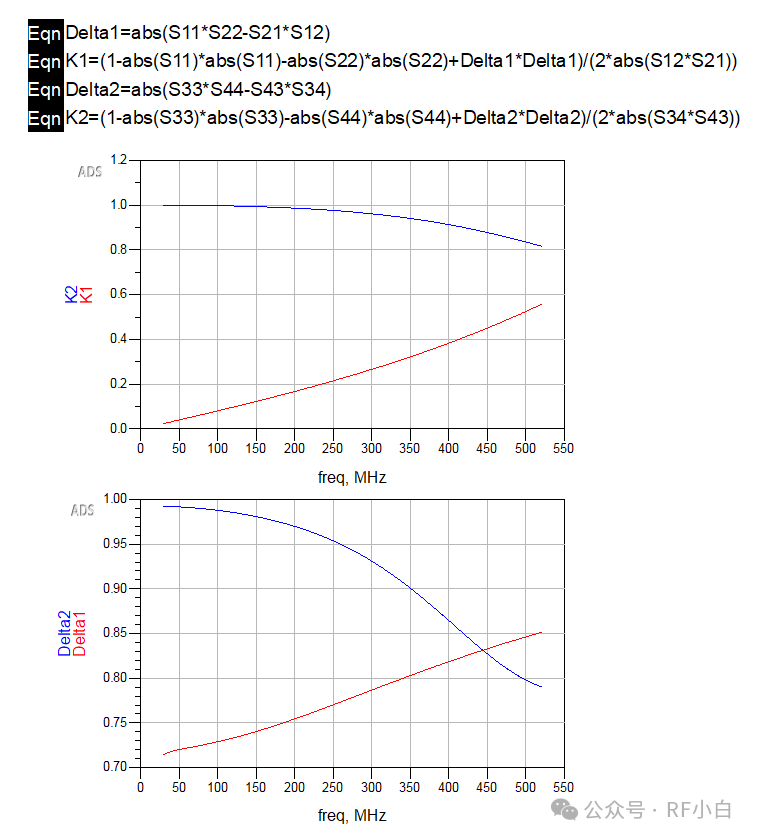

通過K-Δ穩定性準則分析（圖5）：

• 無反饋狀態：

• K因子在300MHz附近接近臨界值1.0

• Δ參數在480MHz時達0.92，存在潛在振蕩風險

• RC反饋引入后：

•

---

三、設計權衡與優化策略

3.1 性能折衷關系

• 增益-帶寬積守恒：反饋網絡使增益降低約50%，但帶寬擴展4.3倍

• 噪聲系數劣化：典型值增加1.2-1.8dB，需在前級增加LNA補償

• 效率下降：附加元件引入約5%的直流功耗
