射頻（RF）系統是所有無線通信技術的核心，能夠?qū)崿F(xiàn)數據在空中的無縫傳輸與接收。這類系統由三大核心組件構成：發射端、接收端和天線。發射端將數字信號轉換為高頻模擬信號并向空間輻射，接收端負責捕獲這些信號（通常已衰減和失真）并將其恢復為可用形式，而天線則作為電能與電磁能的轉換接口，在信號收發過程中發揮著關鍵作用。本文將從信號處理基礎原理到提升通信距離、效率和整體可靠性的實際優化手段，全面解析射頻系統的組成架構、性能指標與設計考量。

一、射頻系統的基本原理

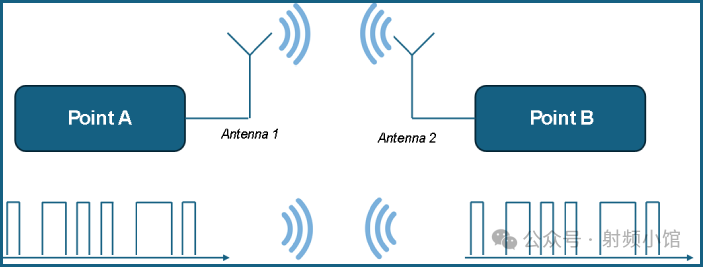

射頻（RF）系統負責在A點與B點之間實現無線信號的傳輸與接收，其核心組成包括：

發射端

• 功能：

• 將數字比特序列轉換為模擬基帶信號；

• 對此模擬信號進行調制并轉換至射頻頻率；

• 通過放大、阻抗匹配及濾波處理，最終通過天線輻射信號。

接收端

• 功能：

• 放大接收到的微弱信號；

• 將信號解調并還原至基帶頻率。

• 特性：接收端的功能與發射端呈逆向互補關系。

天線

• 核心作用：

• 在發射端，以最高效率將電能轉換為電磁能；

• 在接收端，以最高效率將電磁能重新轉換為電能。

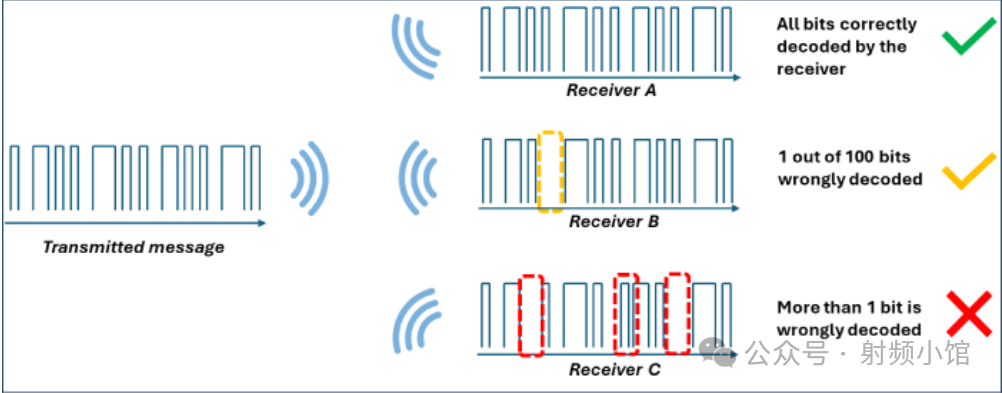

當接收端解碼后的信息與發射端原始信息基本一致時（允許特定應用場景下存在一定誤碼率，例如每接收100比特允許1比特錯誤，或每接收100個數據包允許1個解碼錯誤），即可判定該射頻系統有效。

發射端（Transmitter）

發射端的主要功能是將數字基帶信號上變頻至射頻頻率，并提升至足夠的功率強度。其典型架構如下：

• 基帶信號生成：將數字比特序列轉換為模擬基帶信號。

• 調制與變頻：對基帶信號進行調制，并將其搬移至射頻頻段。

• 信號優化：通過功率放大、阻抗匹配及濾波處理，確保信號可通過天線高效輻射

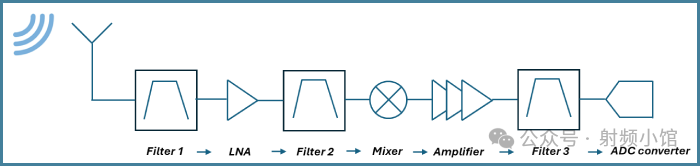

接收端（Receiver）

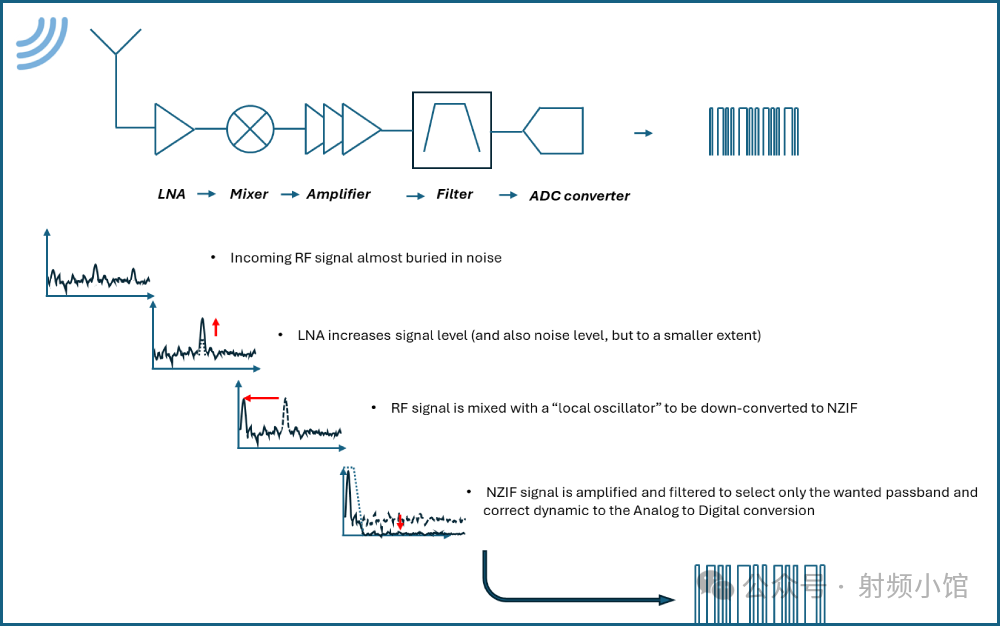

接收端需處理路徑中因干擾（同頻或鄰頻）而衰減或失真的微弱電磁信號，其核心任務是從復雜噪聲中提取并恢復有效信號。傳統接收端的基本架構如下：

• 濾波器：濾除鄰近頻段的干擾信號。

• 低噪聲放大器（LNA）：通過增益和低噪聲系數，將信號放大至可解碼的強度。

• 混頻器：將射頻信號與本地載波混頻，下變頻至基帶或近零中頻（NZIF）。

• 模數轉換器（ADC）：將模擬信號轉換為數字比特流。

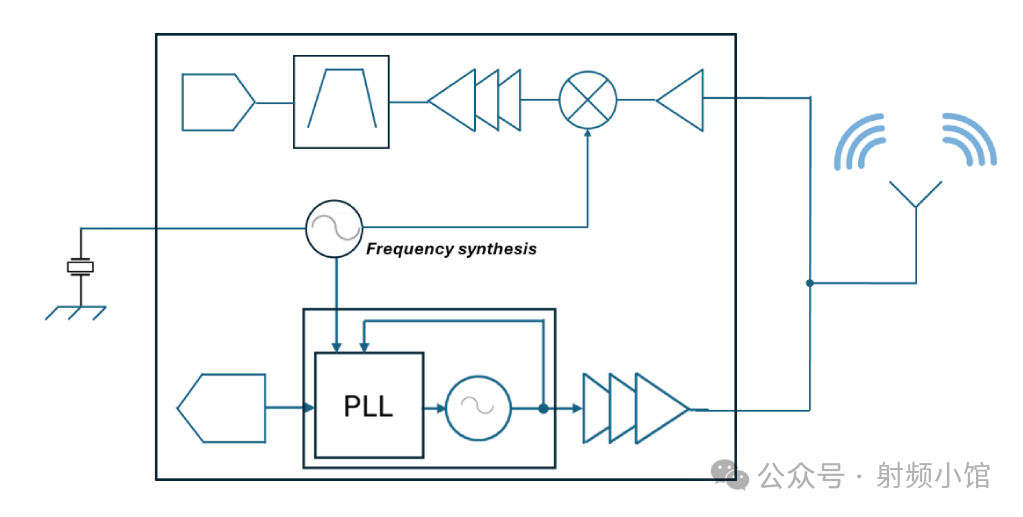

  收發機（Transceiver）

  收發信機是發射端（Transmitter）與接收端（Receiver）的集成化組件，封裝于同一芯片內。



• 其核心模塊包括：

• 頻率合成模塊：生成用于上下變頻的本地振蕩信號，依賴外部參考時鐘（如晶振XO或溫控晶振TCXO），其精度直接影響射頻信號的頻率穩定性。

  天線

  在設計射頻系統時，我們需要將電能轉換為電磁能，使其能夠（通常通過空氣）傳播。實現這種能量轉換的核心元件是天線。在大多數采用收發器解決方案的應用中，同一根天線會同時承擔發射和接收功能。天線對于確保最佳輻射性能起著決定性作用。

  天線的特性通常通過以下參數表征：

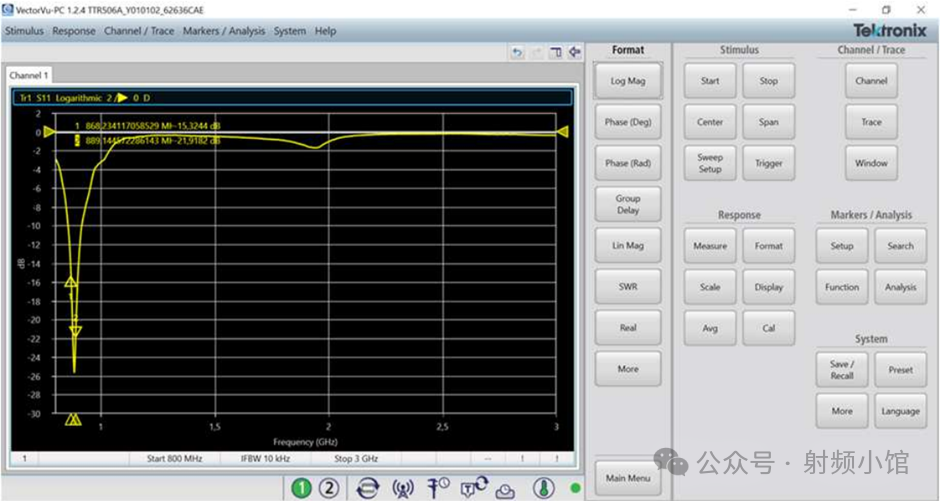

  理想情況下，天線應通過設計在其目標射頻頻率上實現諧振（即呈現最小損耗）。其帶寬可定義為損耗被最小化的頻率范圍。S11參數用于測量回波損耗，即驗證大部分注入信號是否被有效輻射。

  需特別注意：



• 諧振頻率

• 特征阻抗

• 帶寬

1. 絕大多數天線并非按50歐姆阻抗標準設計，因此必須使用匹配電路。該電路需同時調節諧振頻率，并使天線阻抗與收發器射頻前端的50歐姆阻抗匹配。

2. 僅憑阻抗匹配不足以評判天線的質量優劣。

方向性、效率與增益

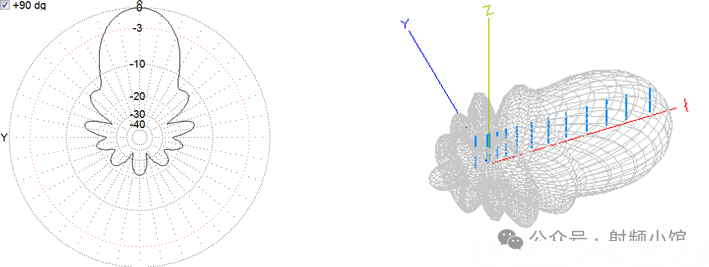

方向性：指天線在發射時能將能量集中輻射至特定方向，或在接收時更有效地從特定方向捕獲能量的能力。
效率（Eantenna）：表示天線實際輻射的能量與其饋電點輸入能量的比值。
增益（G）：為效率（Eantenna）與方向性（D）的乘積，通常以標準天線（如各向同性天線）為參考值給出。

II. 射頻常用定義與單位

a. dBm
在射頻領域，通常采用對數標度進行度量。由于分貝（dB）是相對值而非絕對值，因此引入"dBm"（"m"代表毫瓦）作為以1毫瓦為基準的絕對功率單位。

功率換算公式：
dBm = 10×log(毫瓦功率值/1mW)

采用對數標度具有顯著優勢：

• 簡化系統增益與損耗的計算（直接進行加減運算）

• 便于直觀理解功率變化關系

應用示例：
"天線輸入端功率為16dBm，天線損耗3dB，則輻射功率為16-3=13dBm"

---

b. 接收機靈敏度與選擇性
靈敏度
定義：接收端能正確解碼數據的最小輸入功率。

測試方法：

1. 逐步降低接收端輸入功率

2. 直至達到指定誤碼率（BER）或誤包率（PER）閾值

3. 例如ETSI標準規定靈敏度閾值為0.1% BER

關鍵限制因素：

• 靈敏度不能低于系統噪聲基底（Noise Floor）

• 有效信號必須高于噪聲水平一定幅度（即最小信噪比SNR）才能被正確解調

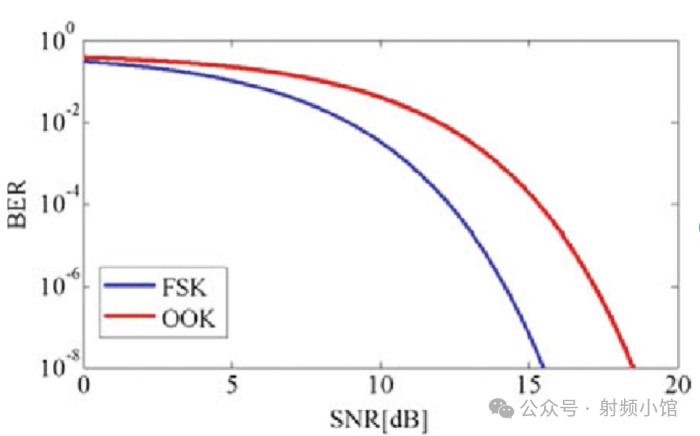

• 不同調制方式對應不同SNR需求：

• FSK調制：約9dB（1% BER時）

• OOK調制：約12dB（1% BER時）

選擇性
定義：與靈敏度類似，但需在強干擾源（近端或遠端）存在時，測試接收機在惡劣環境下的抗干擾能力。

關鍵應用場景：

• 醫療等敏感領域需滿足ETSI或Wireless-MBUS標準中定義的接收機類別

• 干擾類型分類：
  相鄰信道選擇性：干擾源頻率接近目標信道（如相鄰/隔鄰信道）
  帶外阻塞：干擾源超出接收機工作帶寬范圍

---

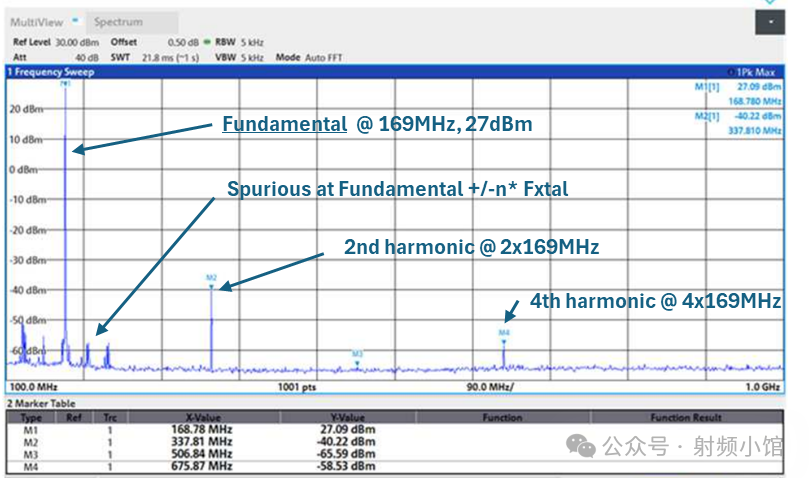

c. 發射機輸出功率與諧波
發射機性能主要通過以下兩類指標表征：

1. 基波輸出功率
   指發射機在目標工作頻率（基頻）上的有效輻射功率

2. 雜散信號抑制
   評估發射機產生的非預期輻射信號，主要包括：

• 互調產物：由芯片組內部元件（晶振、壓控振蕩器等）頻率重組產生的非線性干擾

• 諧波：基頻整數倍頻率處的輻射（n×f0），屬于雜散信號的特例

d. 射頻鏈路預算

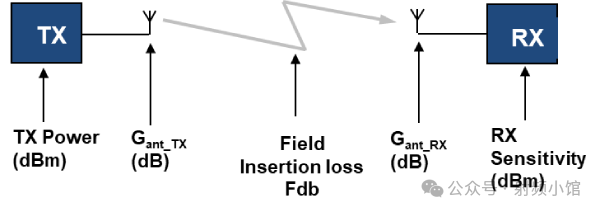

在射頻通信系統中，通信距離的覆蓋能力是核心評估指標，其取決于以下關鍵參數：

1. 發射機輸出功率（Ptx)


   發射端天線饋入的有效輻射功率

2. 接收機輸入功率（Prx）
   接收端天線接口處的有效接收功率

3. 接收機靈敏度（S）
   維持可靠通信所需的最小接收功率（參見前文定義）

4. 發射天線增益（Gtx）
   發射端天線的方向性增益

5. 接收天線增益（Grx）
   接收端天線的方向性增益

6. 自由空間路徑損耗（FSPL）
   電磁波在自由空間傳播時的能量衰減，計算公式：

FSPL (dB)=20log?10(d)+20log?10(f)+32.45

其中：

• d = 傳輸距離

• f = 工作頻率（MHz）

射頻通信可行性條件與鏈路預算分析

當接收機輸入端的信號功率（Prx
）達到或超過其靈敏度閾值（S）時，射頻通信鏈路方可建立。該條件可通過以下公式表達：

公式1：

Prx=Ptx+Gtx?FSPL+Grx>S

• Ptx：發射機輸出功率（dBm）

• Gtx: 發射天線增益（dBi）

• Grx: 接收天線增益（dBi）

• FSPL: 自由空間路徑損耗（dB）

• S: 接收機靈敏度（dBm）

鏈路預算表征系統功率裕量，計算公式為：
公式2：

鏈路預算=Ptx?S+Gtx+Grx

工程意義：
該值需大于FSPL與額外損耗（如電纜損耗、極化失配等）之和，以確保可靠通信。

---

自由空間路徑損耗（FSPL）近似模型
公式3：

FSPL (dB)=20log?10(d)+20log?10(f)+92.45

變量說明：

• dd: 傳輸距離（公里，km）

• ff: 工作頻率（千兆赫茲，GHz）

---

理論最大通信距離估算

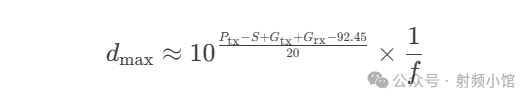

聯立公式1與公式3，可推導自由空間下射頻鏈路的理論最大距離：

應用示例：

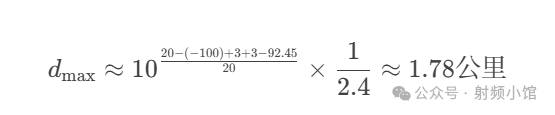

若某系統參數為 Ptx=20dBm,S=?100dBm,Gtx=Grx=3dBi,f=2.4GHz




，則理論最大距離約為：

注：實際部署需考慮多徑衰落、障礙物遮擋及法規限制，通常取理論值的50%-70%作為設計基準。

應用示例與傳播環境分析

理論計算示例
給定參數：

• 接收機靈敏度 S=?110 dBm


• 發射功率 Ptx=+16 dBm


• 天線增益 Gtx=Grx=0 dBi

• 工作頻率 f=0.868 GHz

根據自由空間模型（公式3）：

FSPL=20log?10(54)+20log?10(0.868)+92.45≈118 dB

代入鏈路預算公式：

Prx=16?118+0+0=?102 dBm>S(?110 dBm)理論最大距離D理論=54 公里

那些自由空間損耗條件在現實生活中永遠不會出現，而真實的射頻傳輸距離會更低。我們可以區分三種主要傳播條件：

視距范圍：最佳戶外無遮擋環境
城市范圍：存在建筑物和障礙物，產生多徑傳播/吸收效應
室內范圍：墻體、混凝土結構、門體及鄰近金屬物體會影響覆蓋范圍
針對每種傳播路徑，我們可以在網絡上找到一些相對貼近現實的評估工具。使用相同數據集，我們得到如下參考結果：

計算距離	傳播條件
54 km	自由空間路徑損耗
7.1 km	視距
0.33 km	城市環境
0.06 km	室內環境

為何需要通過優化所有功率傳輸（輸出功率與接收靈敏度）和天線增益來實現最大傳輸距離？

讓我們以"視距傳播"為例，觀察射頻鏈路預算下降時傳輸距離的衰減情況：

射頻鏈路預算衰減	計算距離
0 dB（基準值）	7.1 km
-1 dB損耗	6.4 km
-2 dB損耗	5.9 km
-3 dB損耗	5.4 km
-6 dB損耗	4.1 km
-10 dB損耗	2.8 km

提升1-2 dB的輸出功率或接收靈敏度極為困難，但若選擇效率低下的劣質天線，卻極易造成3-4 dB甚至更大的損耗。因此必須確保所有功率傳輸環節的最優化，這需要通過射頻組件的精確匹配和濾波來實現。

e. 阻抗、匹配與濾波

射頻設計的關鍵要素包括：

實現射頻模塊間的阻抗適配：

• 確保能量傳輸最大化（如天線匹配、功率放大器匹配）

• 通過濾波器（低通、高通、帶通）選擇/抑制特定頻段

通常需要在射頻輸出功率、雜散抑制和接收靈敏度之間進行權衡。為此，一般使用納亨級射頻電感和皮法級電容等分立元件。這類元件存在公差（標稱值偏差）和品質因數（表征固有損耗）特性，例如線繞電感比多層電感損耗更低但成本更高。

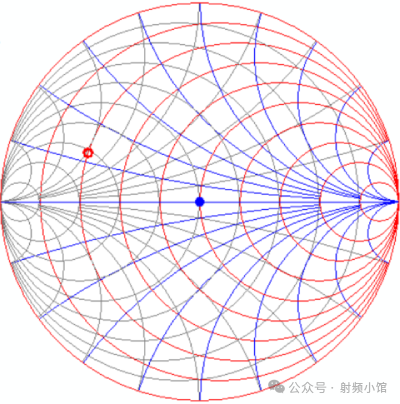

現有工具可通過史密斯圓圖法，指導如何將"非50Ω阻抗"匹配至50Ω負載。例如：某天線在目標諧振頻率呈現12.5+j10的復阻抗，可通過匹配網絡實現阻抗轉換。

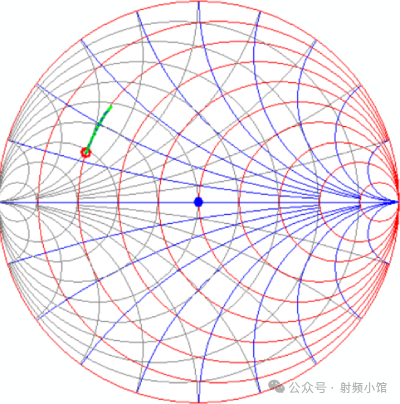

Step 1: 串聯 2nH 電感的阻抗分析

步驟 2 分析：并聯 6.2 pF 電容后的情況

這些工具僅作拓?fù)浣Y(jié)構參考，但為設計提供了良好的起點。由于實際形態的PCB布局、元件選擇及接地處理的影響，可能需要對元件數值進行微調。

示例1：Sub-GHz頻段物料清單優化

某客戶希望在保證諧波抑制余量的前提下，最大限度精簡發射鏈路（TX）元件數量，以實現物料清單整體優化。

初始方案：
客戶原始PCB采用線繞射頻線圈，對二次諧波抑制具有20 dB以上的余量。

方案分析：

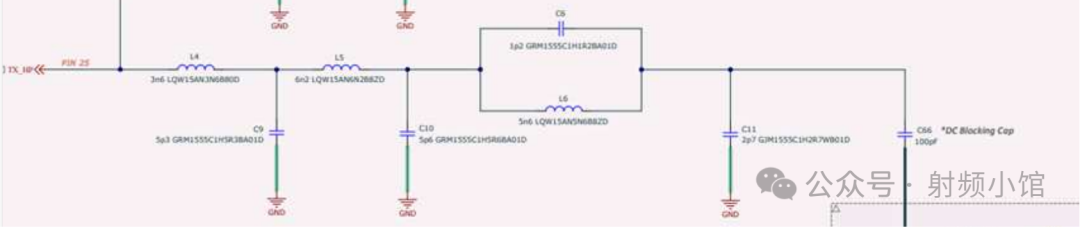

當前實現的諧波抑制余量采用了以下結構：

1. 兩級串聯LC濾波器

2. 一級LC陷波電路

3. 末端并聯電容用于濾除高頻分量

已完成工作：

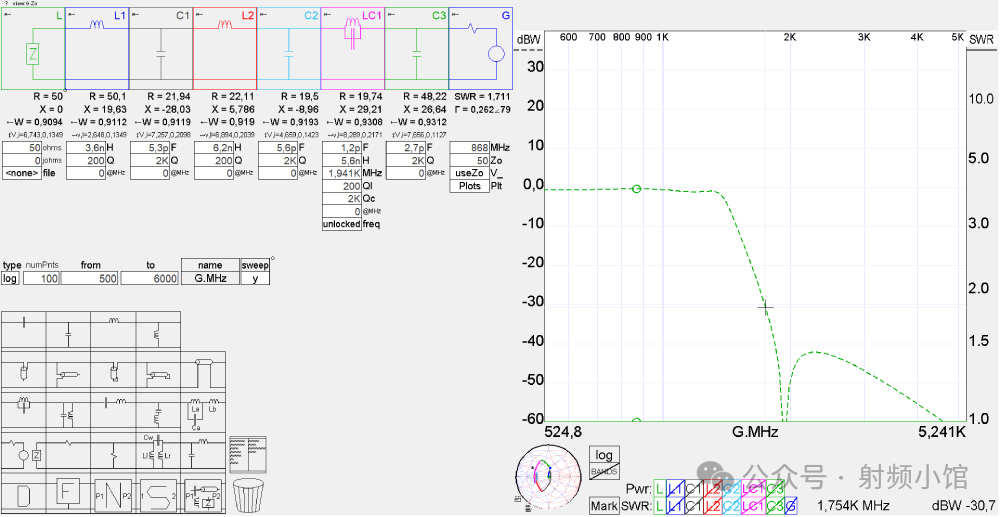

對該電路進行仿真后，我們得到了如下響應：

對于二次諧波（H2），該電路實現了略超過 30 分貝的抑制。這一巨大的余量使我們能夠：

• 去掉一個 “LC” 串聯濾波器；

• 選用低品質因數（Q 值）的射頻線圈（多層線圈，采用的技術成本更低）；
• 重新調整元件參數。

分析：

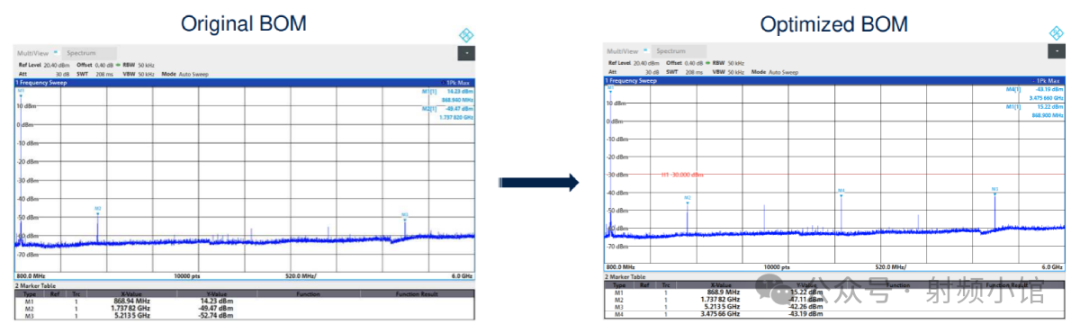

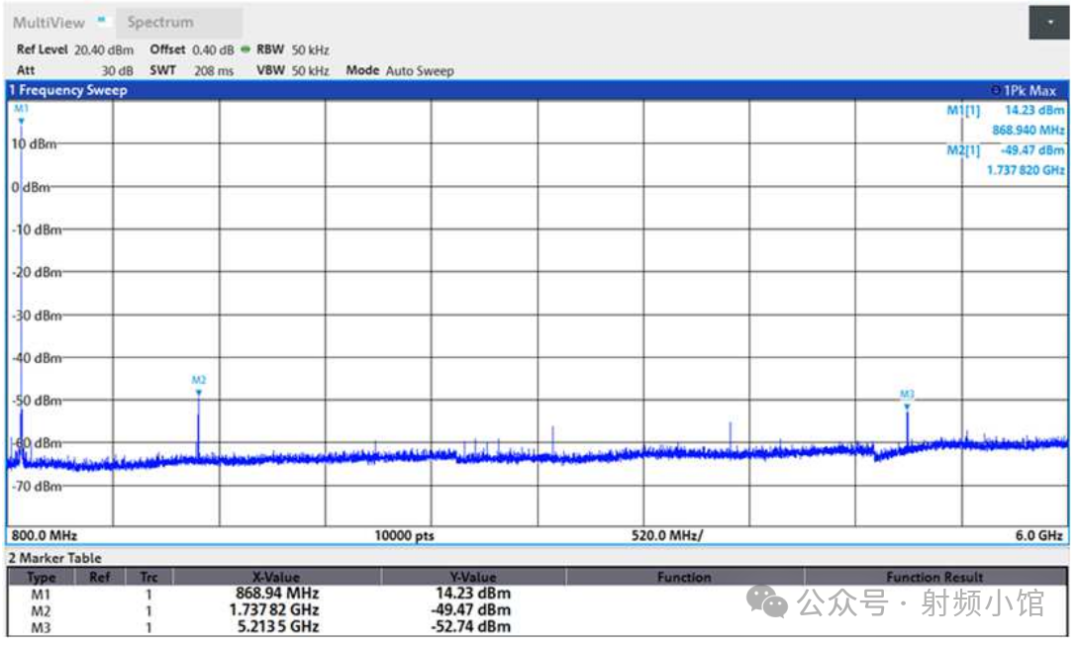

當然，移除一個“LC”低通濾波單元會抬升諧波水平，但此時系統仍滿足：

• 諧波抑制余量 > 12 dB（高于射頻標準要求） → 完全可接受

• 減少一級串聯LC單元可降低插入損耗 → 實測輸出功率提升約1 dB

---

示例2：BLE電流消耗優化

問題背景：
客戶在輻射模式下測得設備電流消耗過高，希望通過優化延長電池壽命。

初始數據：

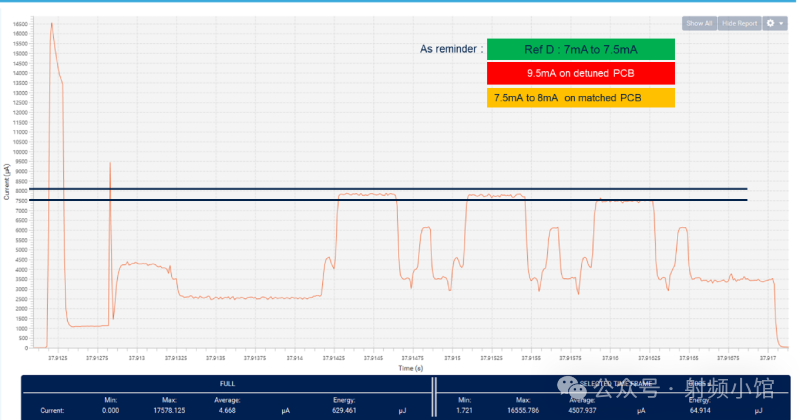

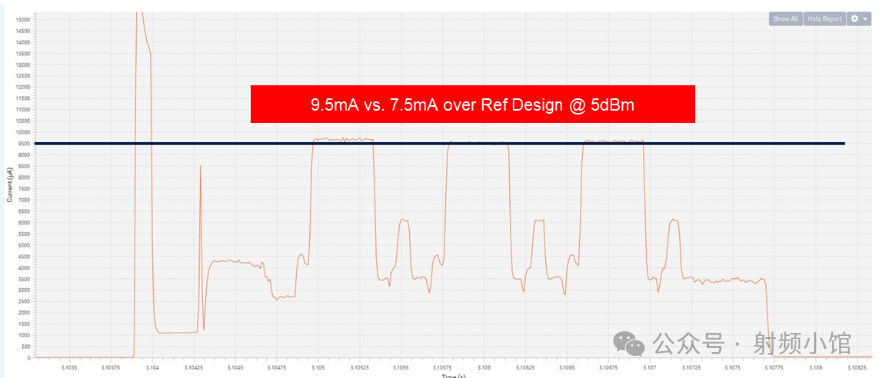

• 發射脈沖期間峰值電流高達9.5 mA → 顯著高于意法半導體（ST）參考設計的典型值

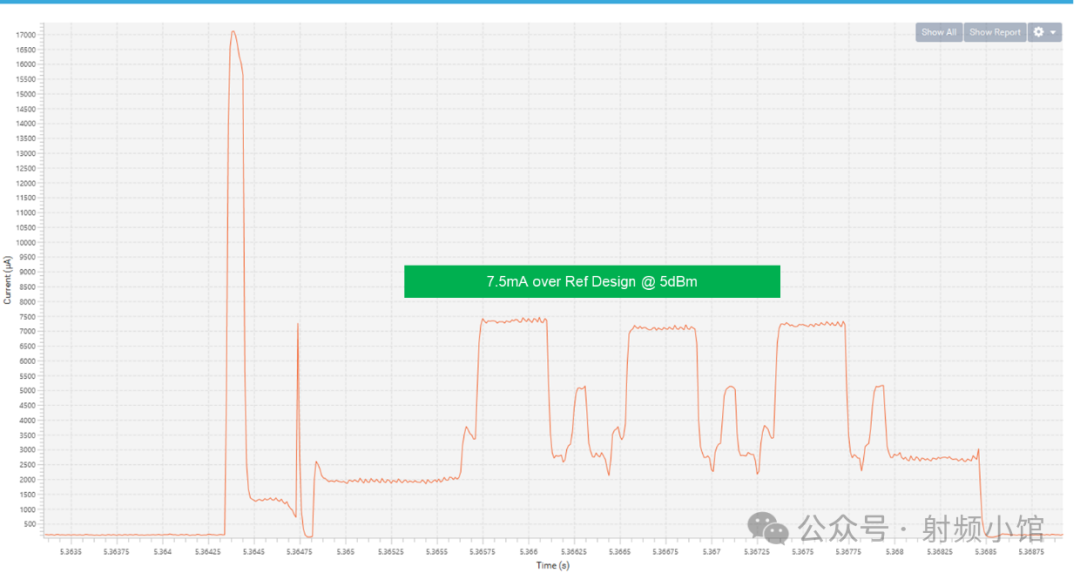

意法半導體（ST）參考設計：在相同的工作階段，電流約為 7.5 毫安。

兩塊印刷電路板（PCB）之間存在較大的電流消耗差異（約 25%）。排查方向：

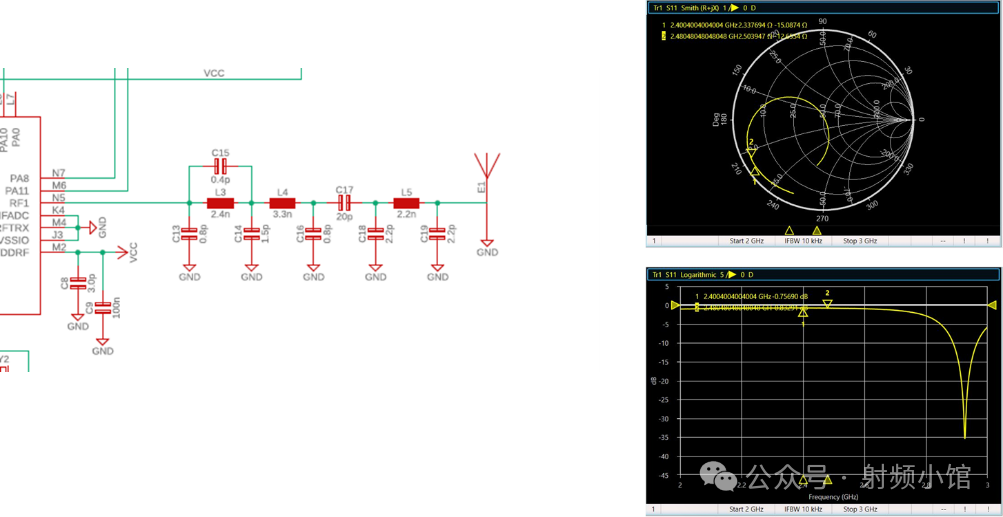

圍繞天線匹配電路展開系統性排查。在保留原始匹配網絡（L5/C19）的前提下，于天線輸入端測量了S11參數，但測量時排除了射頻濾波器其他組件的影響。

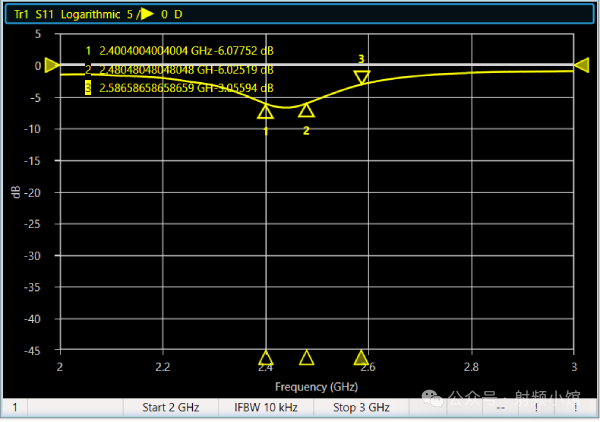

測試結果
測試表明，天線在目標BLE（藍牙低功耗）頻段遠未達到諧振狀態，需重新調諧以最小化工作帶寬內的損耗。

已實施措施

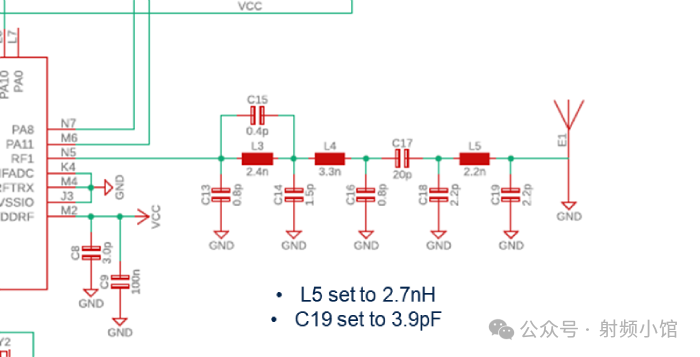

通過調整天線匹配組件參數，優化天線諧振特性，使其在目標帶寬內恢復良好諧振性能。

結果:

工作階段的電流消耗現已恢復至預期水平，從而使客戶能夠按計劃延長電池使用壽
