在極低輸入功率下，電路輸出是非確定性的——它由電路噪聲產生，而非對輸入信號的預期響應。然而隨著輸入信號電平增大，電路非線性特性逐漸增強，最終輸出可能不再忠實復現輸入信號。

動態范圍（Dynamic Range）和無雜散動態范圍（SFDR）共同表征電路能處理的功率范圍邊界，即在該范圍內：

1. 輸出具有確定性

2. 輸出相對輸入保持可接受的線性復現
   本文將結合射頻系統探討這兩個性能參數，具體分析兩種規格下輸入信號幅度的上界與下界確定方法。

動態范圍
在動態范圍指標中：

• 最小允許信號定義為輸出噪聲基底

• 最大允許信號定義為電路的1dB壓縮點輸出功率

該指標（有時稱為線性動態范圍）如圖1所示。

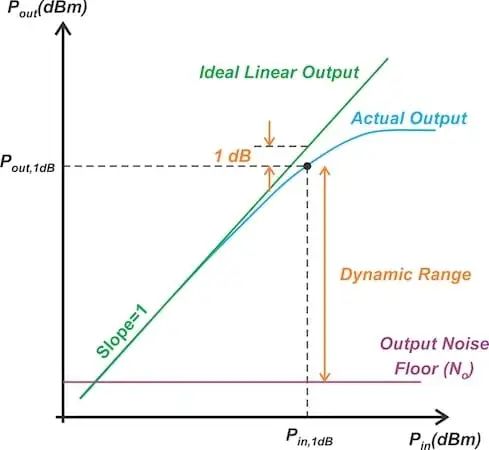

圖 1. 動態范圍指標的可視化表示

1 dB 壓縮點通常由 datasheet（數據手冊）提供，但本底噪聲（noise floor）必須通過計算得出。為此，我們可以使用以下噪聲系數（F）的方程：

其中：

Ni 為電路輸入端的噪聲

No為輸出端的總噪聲

G為該級的功率增益

No 同時包含電路內部噪聲源的影響以及源阻抗產生的噪聲。更具體地說，Ni 是溫度為 T0 時源電阻的可用熱噪聲功率，其表達式為：

其中：

k 為玻爾茲曼常數（1.38×10?23 焦耳 / 開爾文）

T? = 290 K（標準室溫）

B為帶寬（單位：Hz）

將公式 2 代入公式 1 并求解 No，輸出噪聲表達式為：

以分貝為單位表示各量值可得：

其中：

–174 dBm/Hz 是 10log (kT?) 的近似值（k 為玻爾茲曼常數，T?=290K）

NF為噪聲系數（Noise Figure）

示例1：動態范圍計算
為加深理解，現分析一個具有以下特性的放大器：

• 增益 G = 30 dB

• 噪聲系數 NF = 2.5 dB

• 1 dB壓縮點 Pout,1dB = 20 dBm

若噪聲帶寬為1 GHz，該放大器的動態范圍是多少？

第一步： 根據公式4計算噪聲基底：

第二步： 計算動態范圍：

結論： 如上所述，動態范圍計算結果為 71.5 dB。

動態范圍指標的應用與局限性

動態范圍指標采用1 dB壓縮點（基于單音輸入的線性度度量）評估電路是否滿足線性度要求。由于實際射頻系統通常處理多頻輸入信號，該指標的應用存在局限。

盡管如此，動態范圍在射頻元件頻率響應測量中仍具重要價值。此類測量需使用矢量網絡分析儀（VNA），如圖2所示設備。

圖2. 矢量網絡分析儀基本結構框圖圖3展示了矢量網絡分析儀的動態范圍對高選擇性濾波器測量頻率響應的影響程度圖3. 采用動態范圍不足（左）與動態范圍良好（右）的矢量網絡分析儀測得的帶通濾波器頻率響應對比

在上述示例中，該濾波器具有90 dB阻帶抑制特性。左圖測量采用靈敏度約 -60 dB的矢量網絡分析儀（VNA），其不足的動態范圍導致儀器主要測量到自身噪聲基底，而非濾波器的真實阻帶特性。

右圖使用靈敏度達 -100 dBm的VNA對同一濾波器進行測量。動態范圍的提升使我們能更精準地測量該濾波器的阻帶響應。

最小可測信號的替代定義

此前我們將最小可測信號定義為等于噪聲基底。然而在某些場景中，可將其定義為高于噪聲基底若干分貝。例如，Inder Bahl所著《射頻與微波晶體管放大器基礎》中假定：放大器輸出端的最小可測信號通常比輸出噪聲基底高3 dB。

現以示例1說明該定義如何影響計算結果：已知輸出噪聲基底為-51.5 dBm（公式6），按此定義則輸出端最小可測信號應為-48.5 dBm。動態范圍因此縮減3 dB，從71.5 dB降至68.5 dB：

該替代定義主要適用于接收機系統（而非獨立器件）的性能評估。接收機的最小可測信號取決于多項系統級參數，包括：

• 調制制式

• 比特率

• 每比特能量

• 濾波器帶寬

因此，在最小可測信號與噪聲基底之間設置裕度具有工程意義。

無雜散動態范圍（SFDR）
現探討另一項關鍵性能指標——無雜散動態范圍（SFDR）。在此定義下：

• 最小可測信號仍等于噪聲基底

• 最大可測信號定義則較為復雜

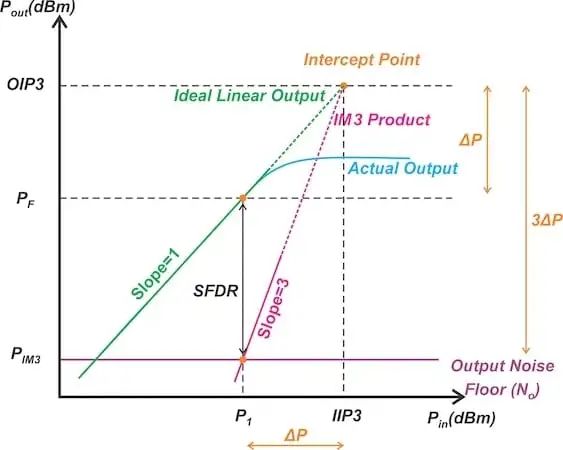

圖4. SFDR定義直觀展示

圖4展示了基波輸出分量與三階交調（IM3）分量的功率隨輸入功率變化的關系曲線，同時呈現輸出噪聲基底。如圖所示：

• 基波分量呈 1:1斜率

• IM3產物則表現為 輸入功率每增加1dB，其功率上升3dB

隨著輸入功率增大，IM3產物持續增強。當達到 PIM3點（IM3功率等于噪聲基底）時，對應的輸入功率記為 P1。

若輸入功率超越P1點，SFDR規范判定系統進入過度非線性狀態。此時最大允許信號即為 PF（對應P1點的輸出功率）。鑒于PIM3等于噪聲基底，SFDR的數學定義為：

通過考量基波與IM3分量的斜率特性，可將上述方程轉化為三階截取點（IP3） 的表達式：

步驟1： 定義 ΔP 為輸入IP3點（IIP3）與P1的功率差（圖4橫軸所示）。
步驟2： 由于IM3功率呈 3:1斜率 上升，輸出IP3點（OIP3）與PIM3的功率差為 3ΔP。
步驟3： 由此可得以下表達式：

此外，由于線性輸出呈 1:1斜率，OIP3與PF的功率差為 ΔP。此關系與OIP3-PIM3差值同理，可沿圖4縱軸觀測。鑒于SFDR定義為PF與PIM3的功率差，故有：

SFDR = PF - PIM3 = 2ΔP

聯立方程上述2式子，可得：

SFDR = (2/3)(OIP3 - No)

無雜散動態范圍（SFDR）是表征射頻電路動態范圍時應用最廣泛且最具價值的指標。由于三階非線性通常是影響電路性能的主要失真機制，因此提升系統SFDR應作為核心設計目標。

示例2：SFDR計算
某放大器特性如下：

• 可用功率增益 G = 30 dB

• 噪聲系數 NF = 5 dB

• 輸出三階截取點 OIP3 = 30 dBm

若噪聲帶寬為500 MHz，該放大器的SFDR是多少？

步驟1： 根據公式4計算輸出噪聲基底：

步驟2：計算SFDR：

該放大器的無雜散動態范圍為 54.67 分貝。
