設計文件系統思路

這一篇文章是帶大家思考，fatfs文件系統是怎樣逐步發展而來的，如果你是文件系統的設計者，你會怎么設計?希望從這個思考的過程，幫助大家掌握fatfs里面的一些基本概念。

要設計一種文件系統，說白了就是要實現一種文件名與文件數據的映射，也就是給定一個文件名后，就能找到它所對應的映射。這看似簡單，事實上卻不簡單。要考慮的問題很多，比如數據的不連續存儲、存儲空間的有效利用等等。

這里我們從簡單的實現算法開始思考，一步步逼近fatfs的設計思想。

原始文件系統

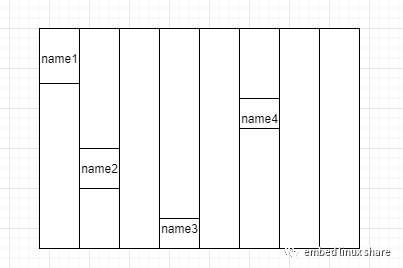

存儲設備(flsh、軟盤、硬盤)上面是由很多順序分布的扇區所構成的，文件里面的內容就存儲在這些扇區上面，最簡單的算法，就是在先在扇區里面存儲文件名，然后在文件名的后面存儲對應數據。其他文件用同樣的方法依次存儲，最終文件系統里面的的布局如下圖所示:

這種儲存文件的方法，有一定的優點，比如說算法簡單，沒有任何的空間浪費，數據的儲存十分緊湊等等。但是致命的缺點就是文件的搜索效率太低，每次查找文件的時候，遍歷全部的扇區顯然是非常愚蠢的辦法。

改進方案一

把文件名全部保存在扇區的起始位置，這樣就能避免對整個扇區的搜索了，如下圖

可以看到，這里已經出現了一些內存空間的浪費，但這個是必然會存在的，空間換時間。另外的一個缺點是，現在文件的保存只能在連續的扇區保存，一旦小文件被刪除之后，它騰出來的內存空間將不足以用來儲存其他一些大文件。我們可以把它理解為"磁盤碎片"

改進方案二

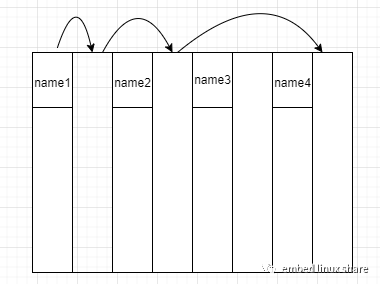

要讓數據可以跨扇區儲存，又要知道各部分數據的具體存儲位置，該如何實現呢?這時候我們應該想起鏈表這種數據結構，因為鏈表就是專門針對非連續空間存儲的。我們可以在每個扇區的頭部都設置一個專門的字段來記錄扇區所屬文件以及下一個扇區的地址，這樣讀取某一個扇區之后，就能知道下一個扇區在什么位置了。

這樣，就能把"磁盤碎片"空間也拼湊起來使用了。只是現在我們定位一個文件的時候，還是得逐個扇區地讀一下文件名，效率依然很低。

改進方案三

我們要解決遍歷扇區的"惡夢"，就必須把文件名剝離出來，不能讓隨意地保存在扇區里面。否則永遠擺脫不了遍歷扇區的結局。我們現在回想一下，之所要把文件名保存在扇區上，無非是因為需要靠文件名幫助我們定位到文件的位置。

這其實跟我們看書非常相類似，我們拿到一本書，如果想找到某一個章節的內容，一個笨方法就是逐頁地翻書，直到我們找到這個章節的名字。只不過這個笨方法我們都不喜歡用，我們直接通過書本前幾頁的目錄就能得到目標章節的位置了。

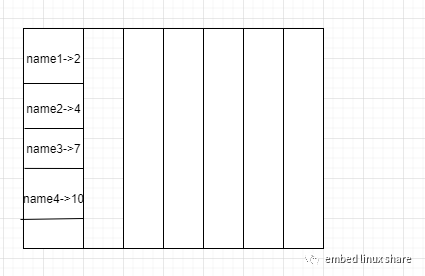

我們模仿書的目錄一樣，拿出一些扇區專門用來記錄文件名和它對應的數據其實位置。這樣一來，當我們想到查找某些文件內容時，就查一下這個"目錄"就可以了。這個"目錄"我們把它叫做文件索引表。如下圖:

改進方案四

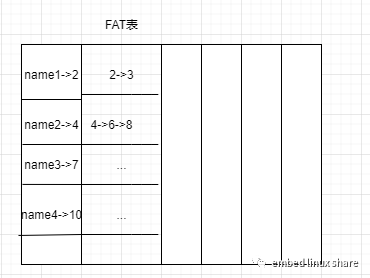

現在每個扇區的頭部還有一個專門的字段來記錄扇區所屬文件以及下一個扇區的地址，這個字段我們也把它剝離出來集中管理，像文件索引表一樣，也用一些扇區來保存，這樣子會顯得整個文件系統，架構更加的清晰，管理更加方便。這些用來保扇區關系的扇區，在fatfs里面就叫做FAT(File Allocation Table)表，如下圖:

改進方案五

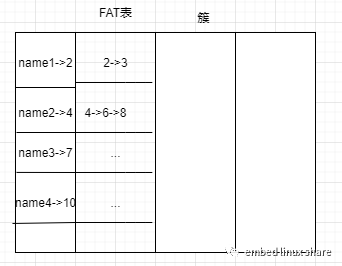

當磁盤里面的扇區數量非常多的時候，它們之間的鏈式關系會非常復雜，F(xiàn)AT表需要白白消耗很多內存來儲存它們，為了減小扇區間鏈式關系的復雜度，我們可以把多個扇區合并成一個新的儲存單位。這樣一來，新的儲存單位間的鏈式關系就會簡化很多。在fat32文件系統里面，這種新的儲存單位稱為簇。

總結

到這里，通過一個對文件系統不斷迭代優化的過程，就把fatfs的基本概念，通俗易懂地介紹給大家了。希望大家能夠深刻理解下面這幾個概念的含義:

• 文件索引表
• FAT表
• 簇
