1.介紹

本文主要針對如何合理的使用STM32的RAM角度入手，對STM32的RAM進行分配與計算。目的是降低RAM的使用率，將RAM的使用情況都弄清楚，從而合理的規劃及分配內存。

本文涉及到一些堆棧方面的思考，在MDK中查看MAP文件及堆棧使用情況的文件進行分析，得出當前程序RAM的分配情況，同時對可以縮減的地方進行分析。

2.內存的基本構成

可編程內存基本上可以分為以下幾個部分：靜態存儲區bss段、堆區和棧區。他們的功能不同，使用方法也就不同。

靜態存儲區：

靜態存儲區也就是BSS段，英文是Block Started by Symbol的簡稱，通常是指存放在未初始化的全局變量的一塊內存區域，在程序載入時由內核清零。靜態存儲區在程序編譯好的時候就已經分配好，這塊內存在程序的整個運行期間都存在，主要存放靜態數據全局?jǐn)?shù)據和常量。

棧區：

在執行函數時，函數內局部變量的存儲單元都可以在棧上創建，函數執行結束時，這些存儲單元自動被釋放，棧內存分配運算內置于處理器的指令集中，效率很高，但是分配的內容容量有限。

堆區：

也稱動態內存分配。一般由程序員分配和釋放，若程序員不釋放，程序結束時可能由操作系統回收。分配方式類似于數據結構中的鏈表。程序在運行時候調用malloc或者new申請任意大小的內存，程序員自己負責在適當?shù)臅r(shí)候free或者delete釋放內存。動態內存的生存期可以由程序決定。良好的使用方法是：如果某動態內存不再使用，需要將其釋放掉，否則，很容易出現內存泄漏現象。

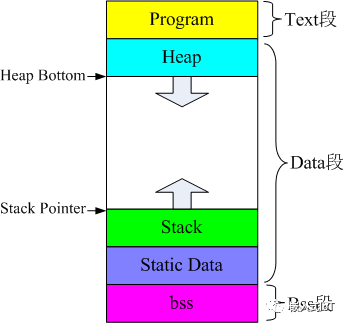

其內存的分配規律：

如果系統調用了malloc，從0X20000000開始依次為：靜態存儲區+堆區+棧區

如果系統未調用了malloc，從0X20000000開始依次為：靜態存儲區+棧區

2.1 STM32的堆棧機制

要搞清楚stm32的堆棧機制，需要理清楚stm32的存儲結構。

在stm32中，flash，SRAM寄存器和輸入輸出端口被組織在同一個4GB的線性地址空間內。可訪問的存儲器分為8個主要塊，每個塊為512MB。

C語言上分為棧、堆、bss、data、code段。重點分析一下STM32以及在MDK里面段的劃分。

MDK下Code,RO-data,RW-data,ZI-data這幾個段:

Code是存儲程序代碼的。

RO-data是存儲const常量和指令。

RW-data是存儲初始化值不為0的全局變量。

ZI-data是存儲未初始化的全局變量或初始化值為0的全局變量。

Flash=Code + RO Data + RW Data;

RAM= RW-data+ZI-data;

這個是MDK編譯之后能夠得到的每個段的大小，也就能得到占用相應的FLASH和RAM的大小，但是還有兩個數據段也會占用RAM，但是是在程序運行的時候，才會占用，那就是堆和棧。在stm32的啟動文件.s文件里面，就有堆棧的設置，其實這個堆棧的內存占用就是在上面RAM分配給RW-data+ZI-data之后的地址開始分配的。

在stm32的啟動文件中，statrtup_stm32l151xba.s文件中，有一句這樣的函數

Stack_Size EQU 0x400

表示棧的大小為0x400也就是1024字節。這樣CPU在處理任務的時候，函數局部變量最多可以占用的空間大小為1024字節。這里的棧大小包括函數的嵌套，遞歸等等，都是從這個棧里面分配出來的。

所以如果一個函數的局部變量過多，或者嵌套層數越深，那么程序非常容易出現崩潰的情況。所以一定不要在函數里放過多的局部變量。

堆的增長方向時向上的，而棧的增長方向時向下的，并且沒有固定的界限，一旦堆棧沖突，函數就會崩潰?？傮w上也就是說，在使用堆棧的過程中，一定要確保堆棧的大小及使用情況。

2.2 OS系統內存分配策略

對于OS中對堆棧的管理，主要分為兩種情況：

（1）用龐大的全局變量數組來圈住一塊內存，然后將這個內存拿來進行內存管理和分配。這種情況下，堆棧占用的內存就是上面說的：如果沒有初始化數組，或者數組的初始化值為0，堆棧就是占用的RAM的ZI-data部分；如果數組初始化值不為0，堆棧就占用的RAM的RW-data部分。這種方式的好處是容易從邏輯上知道數據的來由和去向。目前在rtthread的內存管理上就是采用這種方式。

在board.c中，可以看到如下的代碼

#if defined(RT_USING_USER_MAIN) && defined(RT_USING_HEAP) #define RT_HEAP_SIZE 1024 static uint32_t rt_heap[RT_HEAP_SIZE]; // heap default size: 4K(1024 * 4)

用這種方式也有一定的弊端，就是在操作系統創建任務或者申請內存時，會多占用一些內存資源。

（2）就是把編譯器沒有用掉的RAM部分拿來做內存分配，也就是除掉RW-data+ZI-data+編譯器堆+編譯器棧后剩下的RAM內存中的一部分或者全部進行內存管理和分配。這樣的情況下就只需要知道內存剩下部分的首地址和內存的尾地址，然后要用多少內存，就用首地址開始挖，做一個鏈表，把內存獲取和釋放相關信息鏈接起來，就能及時的對內存進行管理了。

3.STM32內存使用情況分析

如果要分析出STM32的內存使用情況，可借助KEIL中編譯出來的map文件進行查閱

3.1 總體情況一覽

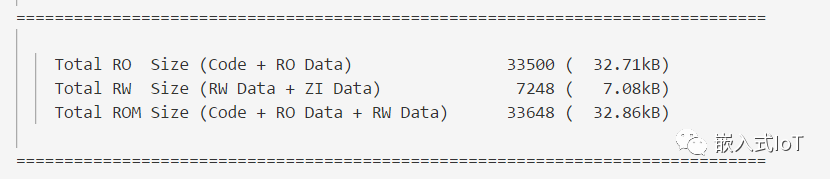

首先可以在map的末尾看總的內存使用情況

RO-data是 Read Only 只讀常量的大小，如const型;

RW-data是（Read Write） 初始化了的可讀寫變量的大小;

ZI-data是（Zero Initialize） 沒有初始化的可讀寫變量的大小。ZI-data不會被算做代碼里因?yàn)椴粫?huì)被初始化;

其中RW Data + ZI Data表示總共需要占用的RAM的大小。而Code + RO Data + RW Data表示ROM需要的大小，根據這兩個值，可以根據程序合理的選擇相應的MCU。

3.2 各函數所需要的內存

以下是函數分配時的內存分配情況，可根據下面的map文件定位到具體的函數的內存使用情況，其中比較重要的是ZI Data，因?yàn)檫@些內存都是分配在RAM空間中的。

Image component sizes
Code (inc. data) RO Data RW Data ZI Data Debug Object Name .
.
.

---------------------------------------------------------------------- 31376 2302 650 400 6848 668739 Object Totals 0 0 32 0 0 0 (incl. Generated) 54 0 3 10 0 0 (incl. Padding)

從上面的表格，可以分析出(ZI Data+RW Data)正好是7248，也就是RAM的空間大小。

對于以上的數據，可以從占用RAM最大的開始計時

board.c

該文件是RT-THREAD操作系統里面的，劃分了一個4KB的靜態數組作為操作系統分配的內存區域。

#if defined(RT_USING_USER_MAIN) && defined(RT_USING_HEAP) #define RT_HEAP_SIZE 3072 static uint32_t rt_heap[RT_HEAP_SIZE]; // heap default size: 4K(1024 * 4)

該文件里定義了一個全局的數組作為操作系統分配的內存區域，這塊區域作為系統線程的棧空間使用，也可以用來動態的申請內存區域。在這塊RAM中，合理的估算每個線程的棧大小可以有效的對該大小進行規劃。

startup_stm32l151xba.S

啟動函數中，會分配堆棧，這個堆棧是供C語言使用的，在進行程序跳轉或者中斷到來時，都會進行入棧及出棧的操作。目前分配給系統的堆?？臻g時1KB。

Stack_Size EQU 0x400

usart.c

該函數是HAL庫函數中定義的，其中用到了幾個全局的結構體，該結構體的用處主要是供其他函數調用UART的操作句柄。這里消耗的RAM資源為600K。

idle.c

idle線程與其他的線程不一樣的地方就是該線程的棧不是存在于rt_heap里面，而是單獨為其申請了一塊靜態數組作為線程使用的堆棧。該函數消耗的RAM資源為384KB。

僅僅這四個文件就占用了6KB左右的資源。下面來分析一下具體的內存使用情況。

3.3 操作系統RAM的使用情況

在操作系統中，使用RAM的情況可以通過對每個線程棧的最大深度來進行計算。

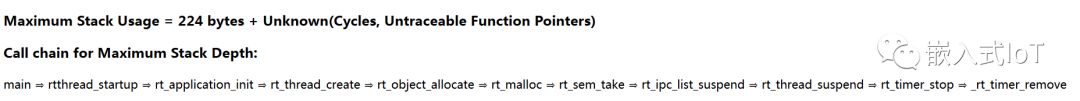

在MDK中，可以查看Static Call Graph for image文件來查看棧的使用情況

可以看出，main函數的線程棧最大，為224bytes。

那么如何計算線程的棧的最大值？

就拿main線程來分析

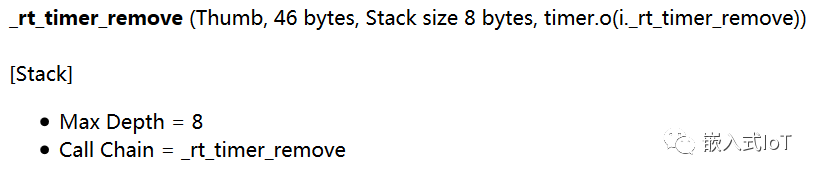

main函數的最深的棧的最后一個函數為_rt_timer_remove

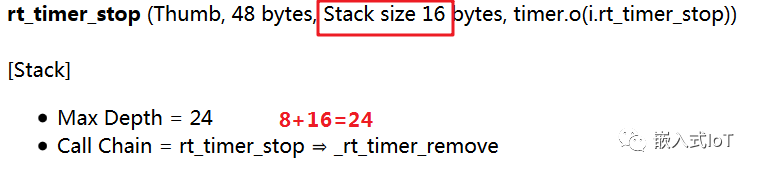

然后看一下rt_timer_stop函數

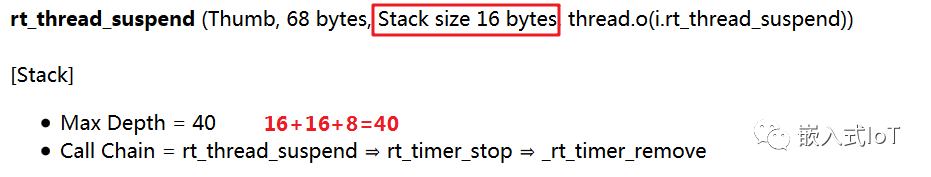

然后是rt_thread_suspend

以此類推，可以得到main函數線程最大需要消耗的?？臻g大小為224bytes。

前面分析出對于操作系統使用的內存，都是在rt_heap上，而這個內存目前是4KB。

所以對于rt_malloc內存都是在以上的資源上申請的。

目前操作系統的線程中，使用的線程如下

線程名稱	堆棧大小	說明
main	224	main線程
tsk_xxx1_entry	184	a線程
tsk_xxx2_entry	160	b線程
tsk_xxx3_entry	168	c線程
tsk_xxx4_entry	160	d線程
tsk_xxx5_entry	176	e線程
tsk_xxx6_entry	160	f線程

也就任務最少也需要分配的棧空間大小

對于申請?jiān)趓t_heap上的不只有線程的?？臻g，還有線程控制塊，每一個線程控制塊為128字節，每申請一塊內存都需要在在頭部加上12字節的頭部信息。所以在創建這些線程時，一共消耗rt_heap的資源為

也就是線程上消耗的rt_heap的大小為2632bytes。

還有郵箱與時間消耗的rt_heap空間

事件統計：

事件名稱	占用大小	說明
a_re	32	回復事件
b_te	32	發送事件
tcle	32	其他消息

所以需要的大小為

信號量統計

信號量名稱	占用大小	說明
a_rsem	32	a消息
b_rmsg	32	b消息信號量
c_sem	32	c信號量
d_rmsg	32	d接收信號量

總結來看，消耗的rt_heap上的內存空間為

3.優化內存使用策略

如果要優化RAM的使用，可以有以下幾個辦法：

OS的棧內存優化

縮小OS的堆，目前來看給OS內存空間4K還算比較的合理。但是也可以縮減到3K左右，這個就根據需求來定。這4K的資源可以做如下的分配：

線程名稱	堆棧大小	TCB	內存頭部	說明
main	256(min:224)	128	24	main線程
tsk_xxx1_entry	256(min:184)	128	24	a線程
tsk_xxx2_entry	256(min:160)	128	24	b線程
tsk_xxx3_entry	256(min:168)	128	24	c線程
tsk_xxx4_entry	256(min:160)	128	24	d線程
tsk_xxx5_entry	256(min:176)	128	24	e線程
tsk_xxx6_entry	256(min:160)	128	24	f線程

如果按照每個堆棧都256字節來計算，那么總共需要的RAM空間為2856字節。加上信號量與郵箱需要的資源一共是3164字節?，F(xiàn)在分配的是4096字節。

以上是一種方式，也可以不用rt_thread的內存管理，這樣就燒了內存頭部信息的占用。

系統棧上的優化

對于系統棧上目前已知的消耗是2752。可以優化的地方是系統棧的空間，現在用的是1024字節。應該可以縮減到512字節，但是目前沒有縮減。

然后是idle線程的，現在是分配了256字節的靜態數組，這里用不了那么多，可以縮減到128字節即可。

另外具體的細節部分還可以調整，目前程序的至少可以縮小1K字節。

4.總結

STM32降低RAM的使用，本質上就是降低堆棧的使用。在這個過程中，只要搞清楚內存的分配方式以及OS的堆棧使用情況即可進行內存的合理規劃。

對于降低RAM的過程，可以從以下方面入手，如果用局部變量，要考慮到棧的分配問題，?？臻g的計算以函數最深的入棧開始，一層一層的計算累加，得到最大的棧的大小，由此，可以計算得到棧的大小。OS上的內存有著自己的一套內存管理方式，所以可以劃分出一塊靜態區域給OS作為堆使用。OS申請的內存都是在這塊區域內進行，計算各個線程的?？臻g大小，從而得出最合理的大小。
