前言

由于電子設備的普及，越來越多人擁有樹莓派，不管是作為電子極客，還是作為普通普通人，很多人都會玩一下樹莓派，可以學習一些c語言，也可以學習嵌入式。下面我來介紹一下如何在樹莓派上運行rt-thread rtos。

01

準備條件

本文主要介紹如何快速高效的搭建樹莓派rt-thread的開發環境。按照文章的步驟，可以很方便的將rt-thread運行起來。

準備條件：

1.樹莓派3b

2.usb轉ttl模塊(樹莓派串口輸出)

3.一臺裝有Ubuntu16.04的電腦

當準備好這些東西后，就可以開啟我們的樹莓派rt-thread之旅了。

02

源代碼編譯

源代碼倉庫在可以從rt-thread的官網上查看

git clone git@github.com:RT-Thread/rt-thread.git

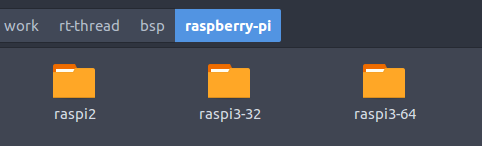

其中bsp包下已經有三個文件

raspi2:針對樹莓派2的bsp，目前功能較少

raspi3-32:樹莓派3b,基本上比較完善，支持多核

raspi3-64:樹莓派3b 64位版本

目前我們通過raspi3-32來進行相關的演示。

03

開發環境搭建

Linux下推薦使用gcc工具 gcc-arm-none-eabi-5_4-2016q3，如果還沒有編譯工具，下載后，解開文件。

tar vxf gcc-arm-none-eabi-5_4-2016q3-20160926-linux.tar.bz2

Linux環境下需要修改編譯器目錄設置，修改bsp/raspi3-32/rtconfig.py中的

EXEC_PATH = r'/opt/gcc-arm-none-eabi-5_4-2016q3/bin'

為編譯工具的實際所在目錄，這里注意要加上后綴 /bin

進入到rt-thread/bsp/raspi3-32目錄中，運行以下命令：

scons

可以看到生成對應的kernel7.img,該文件就是可執行文件。

04

樹莓派SD卡的制作

要想編譯出來的kernel文件正常的運行在樹莓派上，需要制作SD卡鏡像。

格式化SD卡

首先準備一張SD卡，然后格式化

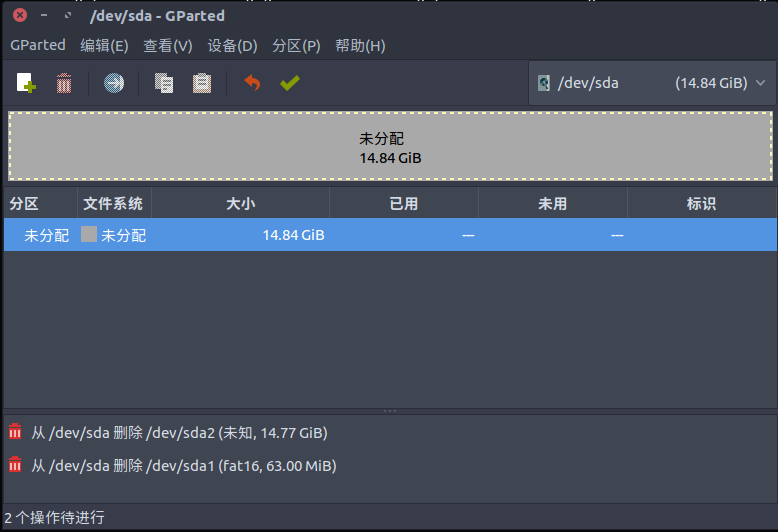

這里推薦一個格式化工具gparted。利用這個工具將SD卡格式化成未分配的即可。

此時點擊綠色的對勾就可以完全將SD卡格式化了。

燒錄樹莓派官方鏡像

然后從樹莓派官網上下載樹莓派的鏡像，解壓后燒錄到sd卡上。

sudo dd if=2019-09-26-raspbian-buster-full.img of=/dev/sda bs=4M

當然，官網上下載很慢，所以我將這個鏡像也傳到了百度網盤上了。

鏈接: https://pan.baidu.com/s/1IqFiGdZXmLzWgqHTL3B8Vw

提取碼: i6wi

去掉Linux鏡像

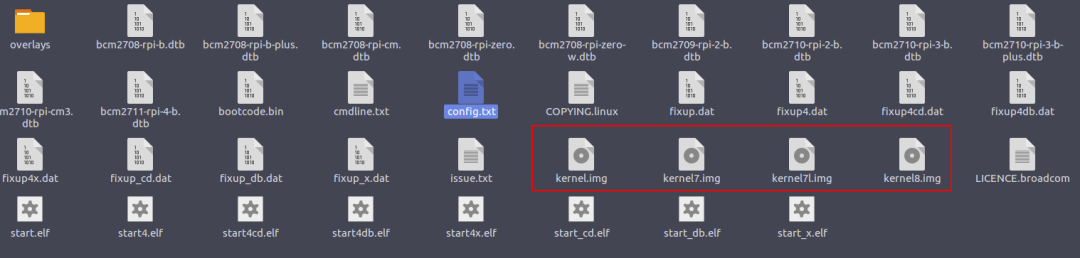

打開制作好的官方的文件，可以看到有幾個kernel，這幾個最好都刪掉。

然后用剛才編譯的kernel7.img復制到這里。

準備好串口線

目前版本是使用raspi3的 GPIO 14, GPIO 15來作路口輸出，連線情況如下圖所示：

串口參數：115200 8N1 ，硬件和軟件流控為關。

按上面的方法做好SD卡后，插入樹莓派3B，通電可以在串口上看到如下所示的輸出信息：

05

通過YMODEM下載RTT

上述步驟中，修改代碼后每次都需要重新上電斷電。并且每次都需要將電腦上的鏡像轉移到sd卡上。非常不方便開發調試，為了解決這些問題?？梢越柚鷘boot的TFTP和Ymodem將內核鏡像轉移到樹莓派的內存中。

樹莓派uboot的制作

編譯樹莓派的uboot

下載地址https://ftp.denx.de/pub/u-boot/

解壓后可以進行相關的操作：

export CROSS_COMPILE=arm-linux-gnueabihf-

export ARCH=arm

make rpi_2_defconfig

輸入make后編譯uboot。

當然，為了如果不想自己編譯，可以用我已經制作好的uboot即可。

鏈接: https://pan.baidu.com/s/1U3QjIqQDA1lvp236RpRaWA

提取碼: 938e

uboot啟動設置

將編譯好的u-boot.bin放到sd卡中，然后修改樹莓派的啟動文件

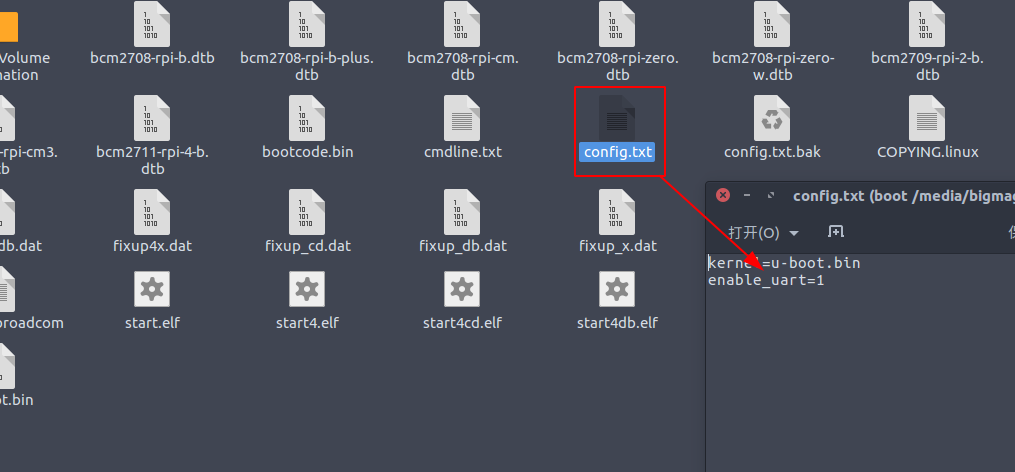

修改config.txt文件

kernel=u-boot.bin

enable_uart=1

通過ymodem下載程序并啟動

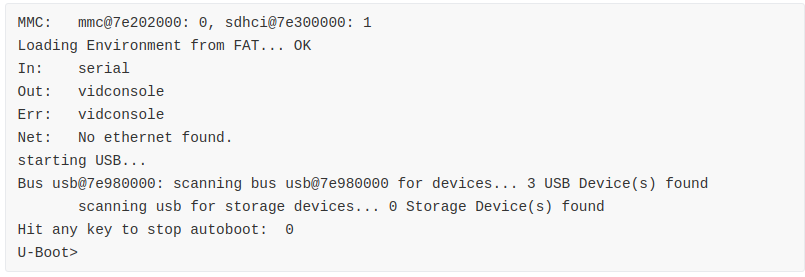

然后將sd卡放在樹莓派上，上電即可看到樹莓派正常的啟動了。

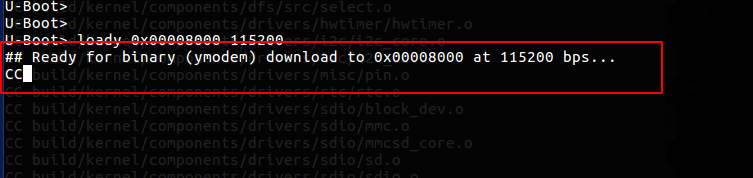

接著輸入loady 0x00008000 115200

然后輸入Ctrl+A 然后 s的組合鍵

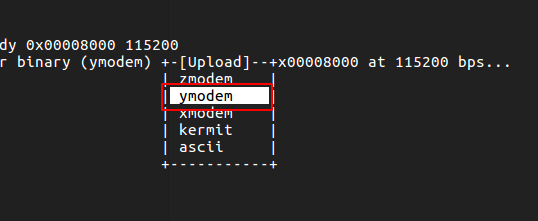

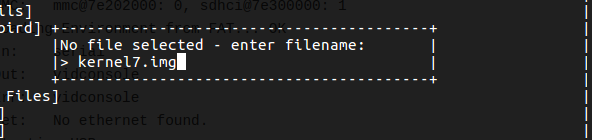

選擇剛才生成的kernel7.img文件即可

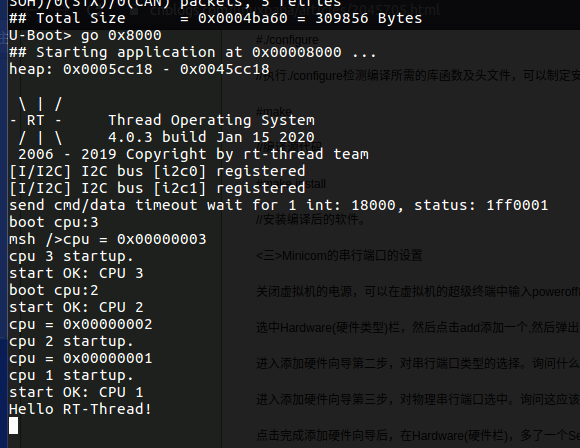

下載完成后輸入go 0x8000即可看到正常運行

06

總結

通過以上的步驟，可以完全的將樹莓派運行起來。并且通過uboot作為下載工具，完全的省去了每次都要用讀卡器轉移鏡像的煩惱，提高工作效率，讓開發變得更加高效簡潔。

rt-thread的樹莓派引入了多核和64位體系架構，可玩性非常的高，而且基本的外設也已經實現，后續開發更加便捷，對于學習嵌入式與rtos多核操作非常方便。
