在前面的文章《5G進行時|5G無線接入》中，我們了解了通信技術的演進，5G三大應用場景、5G標準制定、無線接入頻段以及商用部署情況等。通過《5G NR物理層概述》，我們對NR物理層的協議架構、物理時頻資源、物理信道、雙工機制、物理層面臨的挑戰等進行了學習。

物理層涉及底層技術，今天我們一起來學習多載波波形。其中會涉及OFDM、NR波形設計要求、NR波形設計的關鍵性能指標，最后，我們再對NR波形進行比較，以便在工程實踐中，選擇合適的波形。

波形是任何通信技術的核心組成部分。通常來講，波形主要分為兩種：單載波和多載波。從通信技術發展過程來看，2G和3G蜂窩系統（GSM，UMTS，CDMA2000）以及ZigBee和Bluetooth采用單載波波形。4G蜂窩系統（LTE）使用多載波波形。大家知道，4G取得成功的一個重要因素，就是采用了OFDM（Orthogonal Frequency Division Multiplexing，正交頻分復用）技術。關于OFDM技術的詳細描述，有大多的教科書和專業書籍以及網絡資源對其進行深入分析，本文就不再贅述了。此外，多載波波形還用于非對稱數字用戶線（ADSL），無線局域網（WLAN），WiMAX，數字音頻廣播（DAB）和數字視頻地面廣播（DVB-T）標準中。

單載波波形具有較低的峰均功率比（PAPR），這使其具有較高的功率效率-適用于覆蓋范圍有限的情況并延長了用戶設備的電池壽命。另一方面，多載波波形可提供較高的頻譜效率，頻域中靈活的資源分配，并且可能易于與多天線技術集成。這些是5G NR的關鍵驅動力。

科學技術的發展是為了適應人們對精神和物質生活需求而不斷往前推動的。從整體上看，需求推動供給，也就是說，我們對需求的渴望，推動了一系列技術應用落地。當然，也存在一些超前技術前沿的探索，以及關鍵基礎設施的前期建設。最簡單的例子，比如大力新建高鐵和5G。在還未進入高鐵時代時，一部分人認為，沒有必要興建高鐵，有了鐵路、公路和航空市場，高鐵還能分一杯羹嗎？但在我們今天看來，高鐵“八縱八橫”連貫全國南北西東，甚至東南亞和歐亞大陸，構建了一條條交通大動脈，極大促進了人文、經貿和運輸事業的蓬勃發展。再比如5G，前段時間，就有一些有臉面的人物，不太贊成5G建設，主要原因是，5G應用場景目前還沒有真正體現出來，大規模的工業智能化、物聯網、自動駕駛等還在不斷探索和發展過程中。

我們需要牢記最熟悉的至理名言：要致富，先修路。上至國家，下到平民?！奥贰备鼘挕⒏教?，上面的“行人”、“汽車”也就越多。

通信技術發展也一樣，盡管單載波波形對于大型物聯網設備以及在高載波頻率（傳輸損耗較高）下運行時可能會很有趣（擴展了電池壽命），由于需要提高頻譜效率、靈活資源分配以及需要與多天線集成等原因，多載波波形已被視為5G的主要候選者。

3GPP評估了多個多載波波形以及單載波波形制定。對于單載波波形，我們用一根天線就夠了，而對于多載波波形，我們需要多根天線，無線接口設計的難度顯著增加，這會把射頻工程師逼上禿頂?shù)慕^路。從事基帶處理開發的工程師，也拜倒在大規模MIMO信道估計和均衡的石榴裙下。

考慮到整體性能，系統要求以及對單個波形的需求，3GPP得出結論認為上行鏈路和下行鏈路傳輸都支持OFDM。此外，具有單載波特性的DFT擴頻OFDM（DFTS-OFDM）波形已作為覆蓋范圍受限的情況下的上行鏈路傳輸?shù)囊环N選擇而被保留。

因此，對于5G物理層來講，OFDM技術依然適用。與LTE相比，無非就是采用了更接近香農信道容量編碼效率極限的LDPC碼和Polar碼、調制階數更高、子載波更多、天線更龐大、頻率更高。同時，由于要實現高速高帶寬通信，苦逼的FPGA工程師想破腦袋在設計架構、面積與速度之間尋找平衡點。

所以，一定要多多關心你身邊搞ICT的優質朋友，他們肩負使命，拖著這個世界往前走。

回過頭來，我們看看波形這只無形的手，怎樣撈白了少年的頭。

01

多載波波形

在說多載波之前，我們簡單回顧一下他爹--單載波。

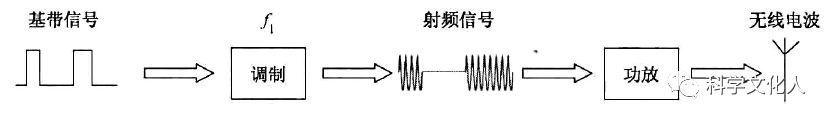

所謂單載波，就是通信設備只用一個載波工作，這就是通信設備最簡單的工作方式。載波的工作頻率稱為頻點，從頻譜上看，載波以頻點為中心頻率，占據一定的頻帶寬度。單載波工作過程如下：

基帶數字信號通過調制和DA轉換，變?yōu)樯漕l信號，射頻信號頻點f1的中心頻率（比如GHz級）遠遠高于基帶信號的頻率（比如MHz級），射頻信號的功率比較小，需要進行功率放大，才能通過天線把信號輻射出去。這里就需要功率放大器，進行增益控制。增益調控有AGC、MGC兩種方式，具體采用哪種設計，根據設計需要來定。

單載波通信是不是很簡單，修一條路就可以輕車上路兜風了，為什么還要去搞多載波，修路花錢啊。當你體會到今年的國慶長假回家或外出旅游時，慘不忍“堵”的人從眾時，你就會明白，修路的好處。此處，請默念我們的至理名言三遍。

前面文章里，筆者也提到過信息論創始人、通信界祖師爺香農（Shannon），老爺子給我們定制了一塊天花板，還記得嗎？

祖師爺迷人的微笑，優美且偉大的公式，配合的天衣無縫，相得益彰。他的碩士論文“A Symbolic Analysis of Relay and Switching Circuits”（繼電器和開關電路的符號分析）就改變了數字電路的發展歷史。上過數字電路的同學都知道，布爾代數及其邏輯運算。而筆者的碩士論文，也許就沉落在歷史的溝壑里，驚不起一層淡淡的漣漪。

“1940年，24歲的香農因這一成果獲得了Alfred Noble協會美國工程師獎。開關電路在后來的計算機和通信電子工程發展中發揮了極大的作用，現在人們普遍認為這項工作為數字電路領域奠定了基礎。H. H. Goldstine后來稱贊這一成果為“有史以來最重要的一篇碩士論文”、“把數字電路設計方式由藝術變?yōu)榭茖W(xué)的里程碑”。當我們對香農創立的信息論津津樂道時，可能在香農心目中他碩士論文的工作才是他最得意的成果，他從中得到的樂趣超過其他任何事情。”——科學網，張衛國的博文《香農的貢獻及其對后世的影響》，建議大家搜來看看。

前面筆者轉發分享公眾號鮮棗課堂的文章《在1024這個特殊的日子，怎么能忘了他？》，講述的就是香農的故事。

那么，上面那個優美且偉大的公式，來自哪里呢？有同學迫不及待地說，我在《信息論與編碼》中學過。好吧，莫提當年傷心事，筆者當年上課開小差，信息論學得不夠扎實，艱難的獲得79分的期末成績（別問我為什么五年過去了，還記得）。班上也掛了一大片，哇哇叫啊。

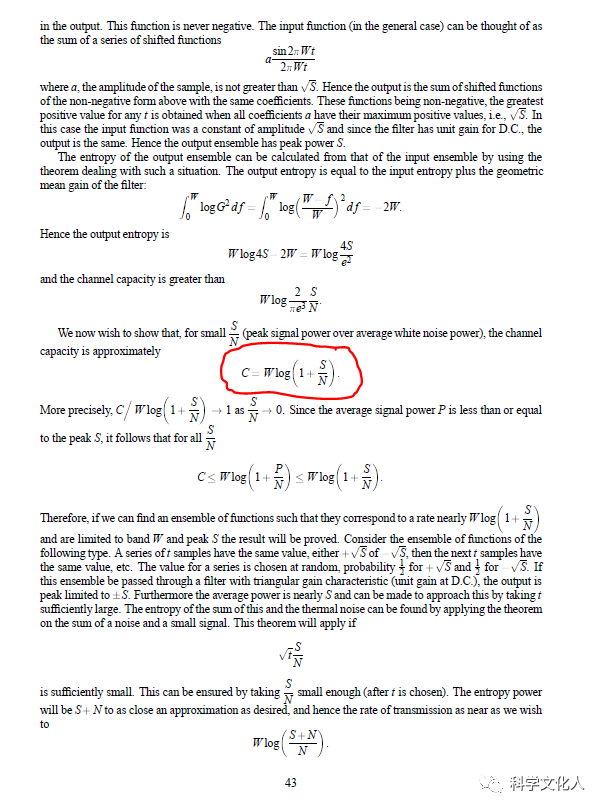

在1948年，香農發表了“A Mathematics Theory of Communication”（通信的數學理論）一文，標志著信息論的誕生。什么，一篇論文就開啟了一個新的學科理論？大概這就是祖師爺與打工人的區別所在。這篇論文，一共54頁，在這里，筆者把那個優美且偉大的公式，在原文中的位置貼出來，膜拜：

注意，原文中的W和上面祖師爺迷人的微笑圖中的B，是同一個意思，帶寬（bandwidth）。

在此，筆者希望學電子通信的同學，一定要找到這篇劃時代的論文，拿來認真研讀。如果找不到，微信私信筆者，免費提供。

從香農公式可以看出，信道容量與帶寬成正比，與信噪比S/N存在對數關系。信道容量是指信道的最大數據傳輸速率，是信道傳輸速率的極限。在實際通信系統中，數據傳輸速率是要小于信道容量的，主要受信道編碼、信源編碼和無線信道的影響。

因此，由C=Blog(1+S/N)我們知道，要提高信道容量，要么增大帶寬，要么提高信噪比。S是平均信號功率，N是平均噪聲功率，N=n0B，n0為白噪聲的功率譜密度。我們可以增加帶寬B來提升信道容量，然而你也不能無限增加，因為會影響信噪比，噪聲功率N也增大了，信號可能淹沒在噪聲里。我們也可以加大信號功率，把發射功率增大，但同時設備的重量、體積和功耗也上去了，同樣影響通信系統的性能。

這時候，你就能明白，筆者提到過的天花板。不論4G、5G多么厲害，但依然被圍困在香農公式里，尚無新理論突破信息論構建的信道容量極限。

筆者相信，終有一天，一個新的通信理論橫空出世，劃時代的日子終將來臨。

從成本上看，我們目前還是選擇增加帶寬來提升信道容量。比如4G時代的5M、15M、20M帶寬，5G時代的100M帶寬。我們還可以通過提升基帶頻率來提升帶寬，從GSM的270kHz，到WCDMA3.84MHz，LTE的7.68MHz、30.72MHz。另外一種，就是采用多載波技術，基站同時使用多個頻點工作，進行擴容。

到此，我們終于來到多載波了。

02

多載波波形

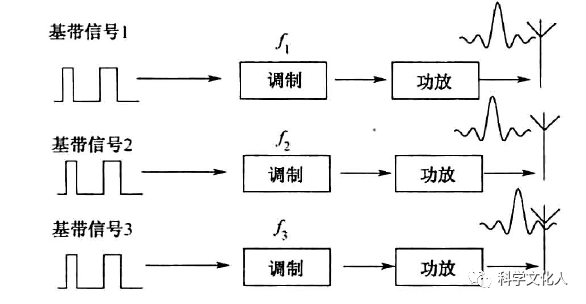

所謂多載波，就是同一個通信設備（主要是基站）中有多個載波同時工作。上個圖，理解一下多載波工作過程。

我們看到，三（多）路基帶信號各自調制到相應的頻點上，然同經過功放進行功率放大，由饋線送達各自的天線，發射出去。

多載波波形背后的主要原理是將高速率數據流拆分為多個低速率流，這些低速率流在多個載波（稱為子載波）上同時傳輸。這樣，每個低速率子載波的符號持續時間增加，從而由多徑（頻率選擇性）信道引起的時間分散的相對量減少。符號抗干擾能力增強，更具魯棒性。與單載波波形相比，多載波波形對窄帶干擾更穩定。

事實上，我們談OFDM，是要討論正交原理的，即搞明白正交頻分復用中的正交怎么理解。要深入理解這個問題，需要最基本的三角函數知識、復變函數以及微積分知識。在這里，筆者不打算展開講，大家感興趣的，可以繼續保持好奇心，并最終弄明白。

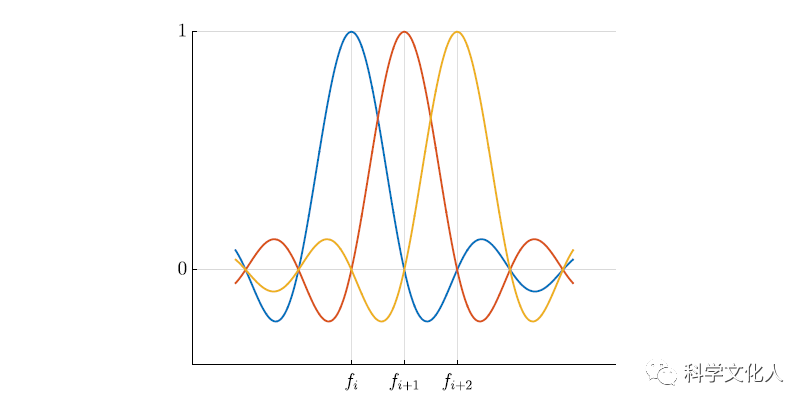

看看，多么優美的OFDM子載波在頻域上的波形。

我們從1+1，到高等數學，以及后面的復變函數，線性代數，概率論與數理統計，隨機過程，數學分析，泛函等等，通信就是這樣建立在數學王國之上，走進我們的生活，與每個人相遇。

敲黑板：數學很重要，不然你是沒有機會進入電子信息行業，搞不了通信，也進不了IC領域。想站在人類文明的最前沿，學好數學和物理很重要。不然，你就只能刷著抖音和微博，追著瘋子演的電視劇，和網友打著王者榮耀吃著雞，娛樂至上成了你生活的全部。

筆者的公眾號，以科普為目標，同時也把部分比較專業的知識和技術進行傳播。不知道當你看到這里時，是不是想跑路了。

我們回到多載波，看看5G中的多載波會考慮哪些因素。接下來，我們將介紹OFDM波形的四個主要變體，即CP-OFDM，加窗OFDM（W-OFDM），濾波OFDM（F-OFDM）和通用濾波OFDM（UF-OFDM）。

2.1 基于OFDM的波形

CP-OFDM

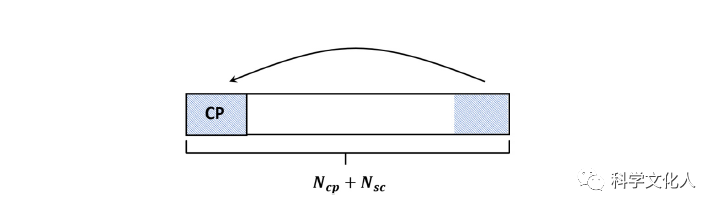

為了在多徑信道中對抗碼間干擾(ISI)，我們將一個CP插入到OFDM符號中。CP是指OFDM符號的循環擴展，即將OFDM符號的最后一個Ncp樣本附加到該符號的前面，如下圖所示。如果選擇的CP持續時間大于信道的延遲擴展，那么接收到的OFDM信號就不會受到ISI的影響。在實踐中，CP-OFDM調制器是通過計算效率高的快速傅里葉變換(FFT)來實現。

W-OFDM

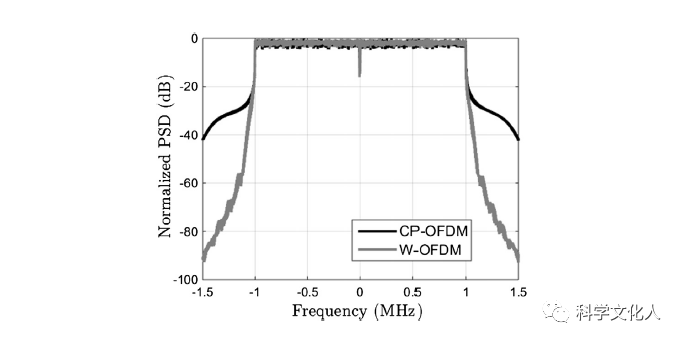

CP-OFDM的頻譜衰減相當緩慢。其緩慢衰減的主要原因是信號OFDM中使用的矩形脈沖形狀導致符號邊界不連續。為了改善OFDM的頻譜形狀，可以采用邊緣光滑的非矩形脈沖形狀，稱之為加窗OFDM（W-OFDM）。W-OFDM和CP-OFDM的頻譜對比如下圖，我們觀察到W-OFDM具有更清晰的頻譜擴展。信號的頻譜滾降越清晰，就越容易滿足3GPP為蜂窩系統規定的帶外（OOB）泄漏要求。

F-OFDM

與加窗(或脈沖整形)一樣，濾波是另一種改善頻譜特性或減少OFDM波形OOB泄漏的技術。濾波(如加窗)通常分別在發射端和接收端進行，以減少相鄰波段的干擾和減少從相鄰波段拾取的干擾。構造不同特征的FIR濾波器通常有各種窗口函數，如Hanning、Hamming、Blackman、Bartlett、Kaiser窗函數等。

UF-OFDM

通過對一組子載波(子帶)進行濾波，合成了高頻OFDM波形改善每個子載波組(子帶)的頻譜形狀(減少OOB泄漏)。子載波組(子帶)濾波是根據蜂窩系統(如LTE和NR)的調度操作是基于子帶(資源塊)進行的。子帶濾波改善了頻譜特性。 在4G LTE和5G NR中，一個資源塊由12個子載波組成。CP-OFDM與UF-OFDM的頻譜對比，如下圖所示。

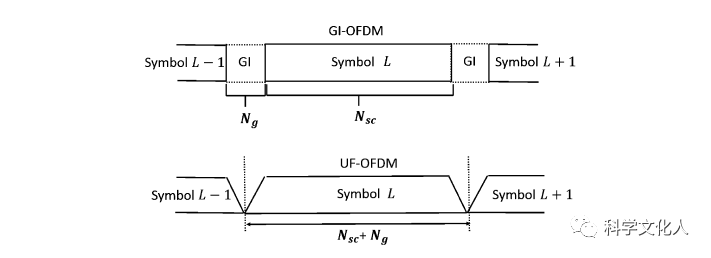

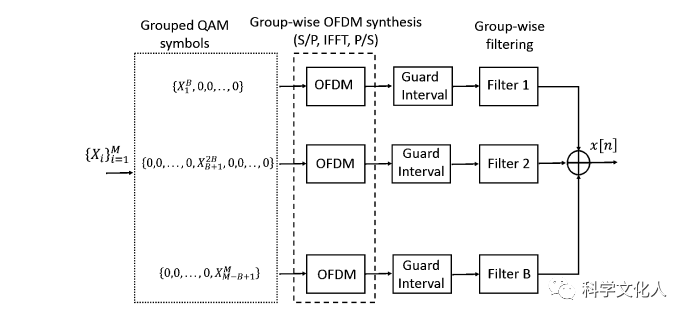

UF-OFDM的發射機結構如下圖所示，在UF-OFDM調制器中，為了實現無干擾濾波，需要一個保護間隔。

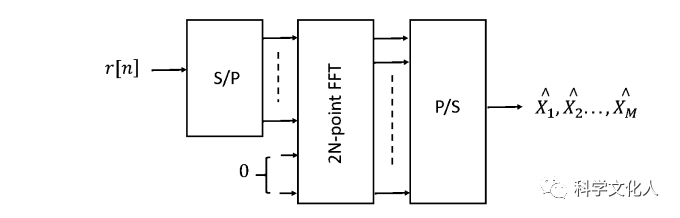

UF-OFDM波形的接收機處理如下圖所示。UF-OFDM波形不包含CP，因此，循環卷積性質就不被保留。不像CP- OFDM解調器在FFT操作前丟棄符號的CP部分，UF-OFDM接收機在解調中使用包括GI部分在內的完整符號。

2.2 基于濾波器庫的波形

另外，在5G NR中，還討論了FBMC-OQAM，F(xiàn)BMC-QAM等，主要還是加原型濾波器。有興趣的同學，可以去了解。FBMC波形的一個重要特征是它們通常不使用任何CP或GI，與基于OFDM的波形不同。FBMC波形中的原型濾波器具有很長的衰減尾端，這使其對頻率選擇性信道引起的ISI具有很強的魯棒性。通過避免CP開銷，FBMC波形可以比基于OFDM的波形更有效地利用傳輸資源，至少在理論上是這樣。

03

DFTS-OFDM波形

由于大量已調制子載波的疊加，包括OFDM在內的多載波波形在瞬時幅度（和功率）方面具有較大的變化。當發射信號的幅度變化很大時，發射器的功率放大器要么在非線性區域工作，并導致信號失真（由于非線性削波），要么發射更多的功率，以便在線性區域工作，防止失真。相反，單載波波形具有小的信號變化，因此比多載波波形具有更高的功率效率。

單載波DFT擴展OFDM（DFTS-OFDM）波形旨在結合單載波和多載波波形的優點以及以下關鍵特性：

?小幅度變化（單載波方面）。

?頻域中靈活的資源分配（多載波方面）。

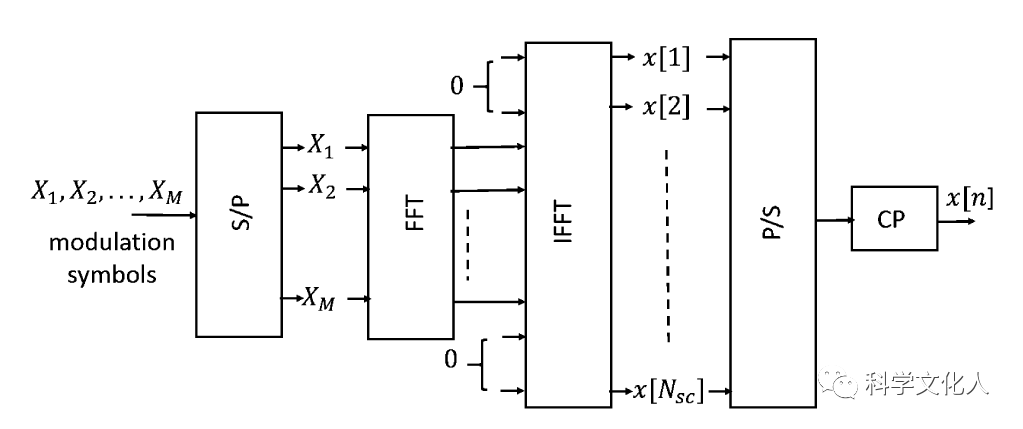

DFTS-OFDM可以看作是一種基于DFT的預編碼的OFDM波形單載波。DFTS-OFDM調制發射機結構如下圖所示。相比于CP-OFDM，采用DFTS-OFDM，可以降低峰均比PAPR。DFTS-OFDM用于4G LTE的上行傳輸，因為它提高了功率效率。它也是5G NR上行可選的波形。

04

5G NR波形設計要求

5G無線電接入將支持各種應用(eMBB、URLLC、大型機器類型通信(mMTC))、廣泛的頻率范圍(從小于1GHz到100GHz)、多種部署和各種鏈路類型(上鏈路、下鏈路、設備到設備鏈路、回程鏈路)。對于不同的場景，波形設計也具有不同的要求。

eMBB對吞吐量、用戶密度和低延遲有很高的要求。一般而言，在許可頻譜中，在低載波頻率處使用較大的小區，在許可頻譜和非許可頻譜中，在較高的載波頻率(例如毫米波)處使用較小的小區。對于下行傳輸，高頻譜效率和MIMO的最大利用率是NR波形的關鍵要求。對于大小區部署中的上行傳輸，小區邊緣用戶可能受到功率限制，可能無法實現高頻譜效率。在這種情況下，功率效率的波形是重要的。

對于URLLC服務，超可靠性和極低的延遲非常重要。波束形成是提高可靠性的重要工具。為了達到一個非常低的延遲，波形應該被限制在一個低處理延遲的時域內。對于快速上行訪問，異步傳輸可能是有益的，這意味著波形應該能夠有效地支持異步訪問。重傳機制對于提高鏈路的可靠性非常重要。為了減少由于HARQ引起的延遲，波形應該有效地支持短TTIs。

mMTC用例的目標是提供對大量設備的連接電池壽命和處理復雜度的要求。預計mMTC應用在載波頻率較低(例如低于6GHz)的大型小區部署中。mMTC數據流量可以采用短數據爆發的形式。因此，mMTC的重要波形設計要求是高功率效率(上行)、低復雜度的收發器處理、對短脈沖持續時間的適應性和對大量用戶的多路復用能力。異步訪問在上行中也很重要。

D2D通信通常具有短距離。因此，功率效率并不是很重要。對于D2D通信，預計吞吐量要求很高，因此頻譜效率非常重要。由于D2D鏈路在本質上是對稱的，因此希望在兩個方向上都有相同的波形。

對于回程鏈路(基站到基站通信)，高吞吐量和低延遲是重要的。因此，最重要的波形設計要求是高頻譜效率、與MIMO的兼容性和低延遲(類似于eMBB)。在無線回程中，鏈路在本質上是對稱的，因此，在兩個方向上相同的波形是可取的。

05

NR 波形設計關鍵性能指標

5G NR的關鍵特性包括大信道帶寬、極高的數據速率和高可靠性低延遲要求，惡劣的傳播條件，嚴重的射頻損傷，大量的天線，小型基站，和主要的TDD部署。

NR波形設計的主要性能指標KPI包括:

• 頻譜效率

• MIMO兼容

• 低PAPR

• 信道時間選擇性的魯棒性

• 信道頻率選擇性的魯棒性

• 相位噪聲的魯棒性

• 非線性功放的魯棒性

• 收發基帶復雜性

• 時間本地化

• OOB泄漏/頻率定位

• 靈活性與可伸縮性

詳細的指標說明，見參考文獻[1]。在此，就不詳述了。

不同頻率范圍內的波形KPI對NR操作的重要性，如下圖所示。我們注意到，對于毫米波通信，需要特別注意硬件損傷和功率效率，頻率定位不是很重要。

06

NR 波形比較

mmMAGIC項目（歐洲研究項目，為超過6GHz的移動無線電通信開發無線電接口概念和解決方案。）在此基礎上評估了幾種多載波和單載波波形上一節討論的波形設計KPI。在3GPP的NR標準化之前，該項目對候選波形進行了總體比較。

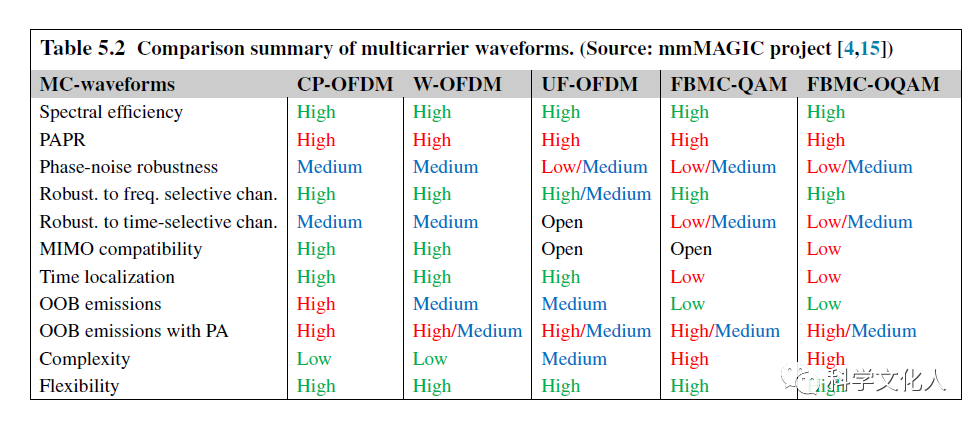

其中，綠色是指可取的特性；紅色是指不需要的特性；藍色指的是介于理想和不理想之間的特征。此外，“開放”意味著需要進一步調查才能得出任何結論。

6.1 頻率定位

CP-OFDM存在頻率定位差/帶外輻射高的問題。一些多載波波形(基于OFDM和基于FBMC)旨在改善頻率定位。在高傳輸功率和中至大帶寬的組合下，所有波形(W-OFDM、UF-OFDM、FBMC)的頻譜滾轉與CP-OFDM相似，除了非常接近頻帶邊緣時，F(xiàn)BMC比W-OFDM和UF-OFDM 更陡的滾降。

在高傳輸功率和大帶寬場景下，OFDM與FBMC-OQAM在有無功放下的頻率定位如下圖所示。

6.2功率效率

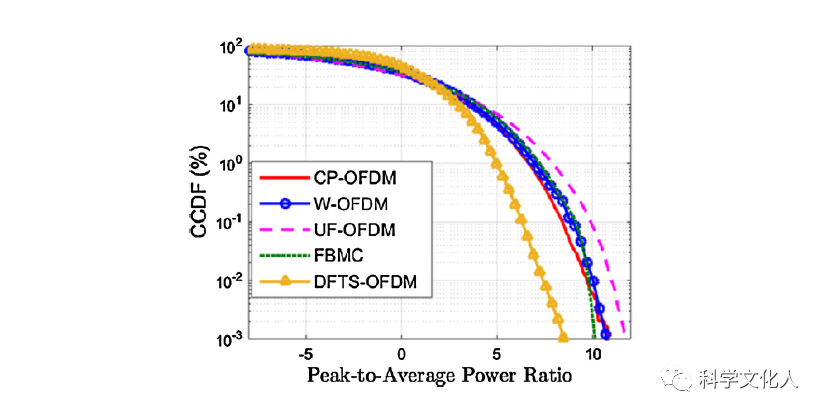

所有多載波波形的一個共同缺點是它們的高PAPR(和低功率效率)。比較了幾種波形的PAPR，包括CP-OFDM、W-OFDM、UF-OFDM、FBMC-OQAM和DFS-OFDM(假設16QAM和1200子載波)。我們可以看到，除了超高頻分復用(UF-OFDM)具有較高的PAPR外，所有的多載波波形都具有相似的PAPR。在OFDM (DFTS-OFDM)中，基于DFT的預編碼降低了PAPR，實現了比OFDM更高的功率效率。提高功率效率，可采用失真技術，如削波、壓擴、星座擴展等，也可采用選擇性映射、部分發送序列等非失真技術。數字預失真（DPD）技術也是一個研究方向，做射頻功放的同學，最有發言權。

6.3 基帶處理復雜性

根據合成和解調所需的實際相乘次數(不包括信道估計所需的計算)來研究多載波波形的實現復雜性。實際中使用的信道估計技術各不相同，其復雜度各不相同。通常我們會采用FPGA來做基帶處理，這里面除了常規的信道編解碼和OFDM的生成外，接收機的設計是最難的一部分，特別是信道估計和均衡的實現。

為了實現高速處理，F(xiàn)PGA實現需要在面積與速度之間做一個平衡，流水線處理、并行處理和工作時鐘頻率綜合考慮，系統數據吞吐率和時延也是極為重要的設計指標。

另外，對于時變衰落信道和相位噪聲的魯棒性也是需要關注的方面。

總結

• 明白了波形對通信技術的重要性

• 我們記住了至理名言：要致富，先修路

• 知道了單載波處理過程

• 學到了祖師爺香農創建的優美且偉大的天花板公式：C=Blog(1+S/N)

• 總結了NR多載波波形，如CP-OFDM、W-OFDM、F-OFDM、UF-OFDM、FBMC-OQAM和FBMC-QAM

• 了解了NR波形設計的要求與關鍵性能指標
