發射端有多個天線，接收端有多個天線的信道稱為多輸入多輸出(MIMO)信道，而SISO信道在發射端有一個天線，在接收端有一個天線。MIMO信道表示如圖1所示。

MIMO系統的主要優點是通過分集獲得更高的可靠性和通過空間復用獲得更高的數據速率。這兩個概念在MIMO系統中同時使用。

在分集系統中，相同的信息通過多個發射天線傳輸，并在多個接收天線上同時接收。衰落以來每一對傳輸和接收天線之間的聯系被認為是獨立的,相同的信息經過不同的路徑,如果一條路很弱,信息通過其他路徑的子載波可能是好的,因此,準確檢測信息的概率增加。

在空分復用中，不同的信息可以在多個天線上同時傳輸，類似于OFDM信號的思想，從而提高系統吞吐量或信道容量。

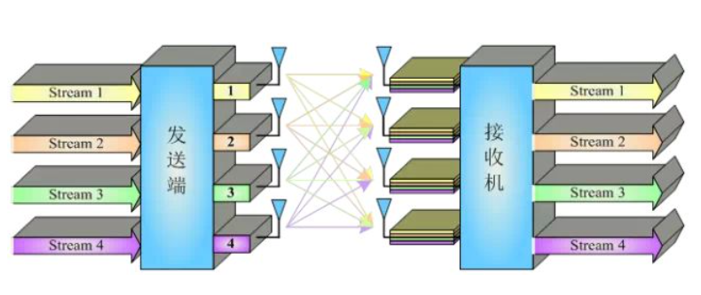

圖1 MIMO信道

當基帶信號帶寬遠小于信道的相干帶寬時，信號經歷平坦衰落；反之，當基帶信號帶寬很大，跨過了頻譜的零點，則信號經歷頻率選擇性衰落。

① 頻率平坦MIMO信道

假設h_ji是一復數，代表第i根發射天線和第j根接收天線之間的信道增益。在某一時刻，如果符號{s1,s2,...,s_NT}由N_T根天線發射，那么，在第j根天線接收到的信號可表示為：

于是，對于i=1,2,...,N_T根發射天線，j=1,2,...,N_R根接收天線，上式可用矩陣表示為：

或者可簡潔地表示為：

衰落系數H是獨立的(關于i和j)和同分布的(i.i.d)。接收機天線上的附加噪聲是獨立的(與η有關)，并且是同分布的。假設信號受平均功率約束:

H矩陣包含了在時域中傳輸信號振幅和相位失真（畸變）的信道系數。信道矩陣H是在接收端和發送端不考慮信道信息的情況下盲目傳輸?shù)摹Ｈ绻邮諜C(jī)將信道信息發回發射機，那么發射機就能夠調整分配給天線的功率。這里涉及分配天線增益權重的問題，一種方案是采用codebook預編碼矩陣，通過TPMI索引指示當前時隙應該采用哪些預編碼矩陣。另外一種方案是non-codebook方案,跟蹤當前信道環境，反饋CSI信息，通過奇異值分解（SVD），更新預編碼矩陣，調整天線功率。

MIMO系統的一個有吸引力的優點是增加了天線分集，可以減輕平坦衰落的不利影響。在具有N_T發射天線和N_R接收天線的MIMO系統中，如果任意一對發射接收天線的信道獨立且經歷平坦衰落，則最大或全分集增益為N_TN_R。實現全分集的一種常見方法是通過空時分組碼(STBC)編碼。

② 頻率選擇性MIMIO信道

在MIMO系統中，任何發射接收鏈路獨立受多徑衰落影響，且信道脈沖響應用L可解析路徑表征，全分集增益為N_TN_RL。在頻選MIMO信道中，OFDM通常用于消除ISI（符號間干擾）和ICI（載波間干擾）。為了實現完全分集，在OFDM子信道、OFDM符號和發射天線之間使用編碼。

③ MIMO-OFDM系統

在寬帶無線系統中，MIMO信道受到頻率選擇性衰落或潛在多徑衰落的嚴重影響。由于ISI的存在，這種衰落效應使ST碼的設計變得復雜。為了克服這個問題，MIMO可以與OFDM系統相結合，稱為MIMO-OFDM。MIMO和OFDM的結合有可能滿足這一嚴格的要求，因?yàn)镸IMO可以提高容量和分集增益，而OFDM可以減輕多徑衰落帶來的不利影響。MIMO-OFDM系統原理框圖如圖2所示。

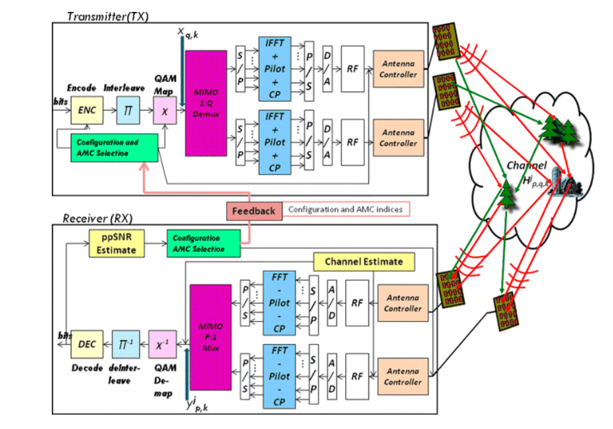

圖2 MIMO-OFDM系統

采用N_T發射天線、N_R接收天線、N個子載波OFDM符號的MIMO-OFDM系統原理框圖如圖2所示。輸入的比特流首先通過使用BPSK、QPSK和QAM等調制技術映射成許多數據符號。然后，將一個數據符號塊編碼成大小為N_T×N_T的碼字矩陣，以T個 OFDM符號的形式通過N_T發射天線進行傳輸，每個符號有N個子信道。在每個OFDM符號上附加循環前綴（cyclic prefix，CP）后，這些符號將通過N_T發射天線傳輸。接收到的信號經過MIMO信道后，首先發送到逆向向OFDM (去除CP, DFT/FFT變換)，然后發送到解碼器。如果接收端存在信道狀態信息CSI (channel state information)，則執行最優的ML檢測。

對于MIMO系統而言，波束賦形、信道估計和信道均衡，依然是影響系統性能的重要因素。
