介紹

使用 AMD-Xilinx FPGA設計一個全連接DNN核心現在比較容易（Vitis AI），但是利用這個核心在 DNN 計算中使用它是另一回事。本項目主要是設計AI加速器，利用Xilinx的CDMA加載權重，輸入到PL區的Block Ram。

原理框圖

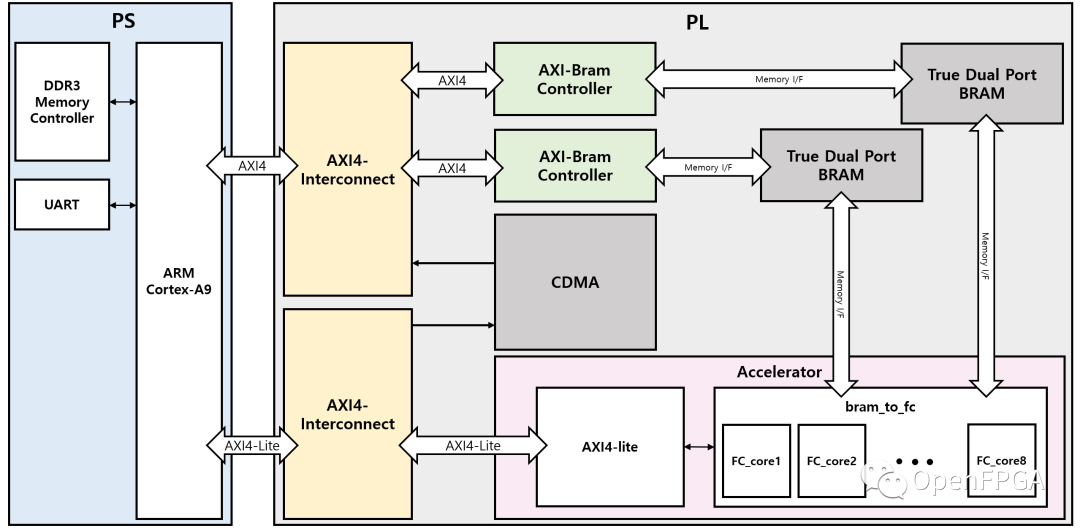

首先，我們創建了整個系統的示意圖。有兩個 Block RAW 分別用于存儲輸入特征和權重數據。每個Block RAM 都連接到一個 CDMA ，允許 DRAM 訪問 Bram。每個 Block RAM 還連接到由 8 個 FCN 內核和 FSM 組成的主加速器，控制內核的操作。

完整的激活順序如下：

在 DDR 內存中存儲特征和權重。
使用CDMA 將這些數據分別發送到block ram1 和block ram2。
向 FC core 發送 activate 信號，進行 FCN 計算。
將結果存儲在 blcok ram 中。
重復此過程，直到完成第一層前向傳播。
重復整個過程，將輸入鏈接到存儲在Block RAM 中的結果。

碼分多址

為了直接訪問內存，我們使用了 cdma?？梢栽赬Iinx 網站上參考 xilinx turoial（https://www.xilinx.com/support/university/vivado/vivado-workshops/Vivado-adv-embedded-design-zynq.html）。

首先，配置處理器啟用 S_AXI_HP0 接口。

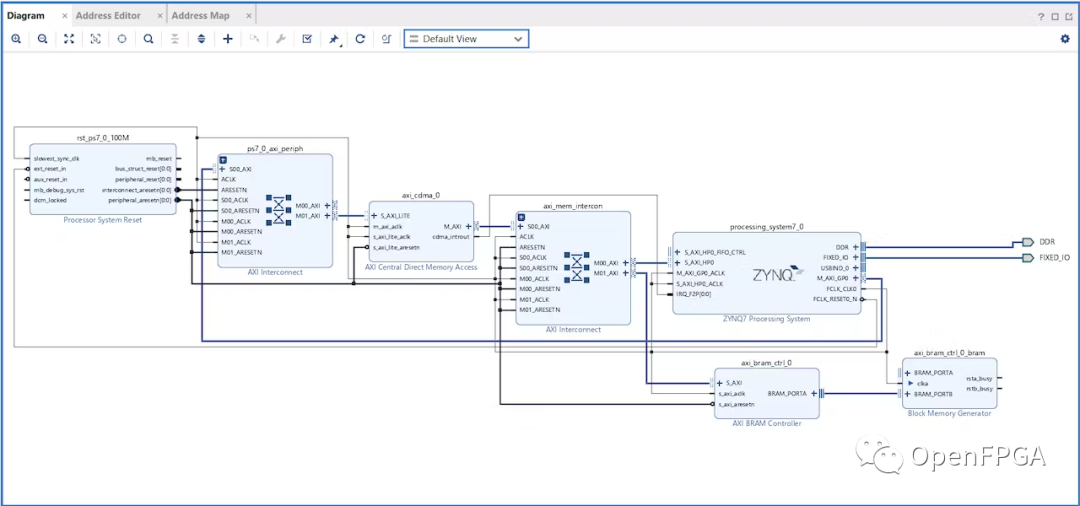

二、添加cdma和bram模塊。Vivado 通過 Run Connection Automation 將 cdma 和 bram 連接到處理器。那么設計應該類似于下圖。

加速器IP

加速器 IP 由 4 個源文件組成。

加速器：連接 AXI4-lite 模塊和 bram_to_fc 模塊。
AXI4-lite ：它執行 AXI4-lite 接口將結果值從 PL 傳輸?shù)?PS。并將 fsm 信號傳輸?shù)?bram_to_fc 模塊。
bram_to_fc ：它從 bram0、bram1 接收特征圖和權重，并將它們發送到 sumproduct_core。
sumproduct_core ：它使用 8 位輸入執行 sumproduct 計算。并返回 32 位輸出。

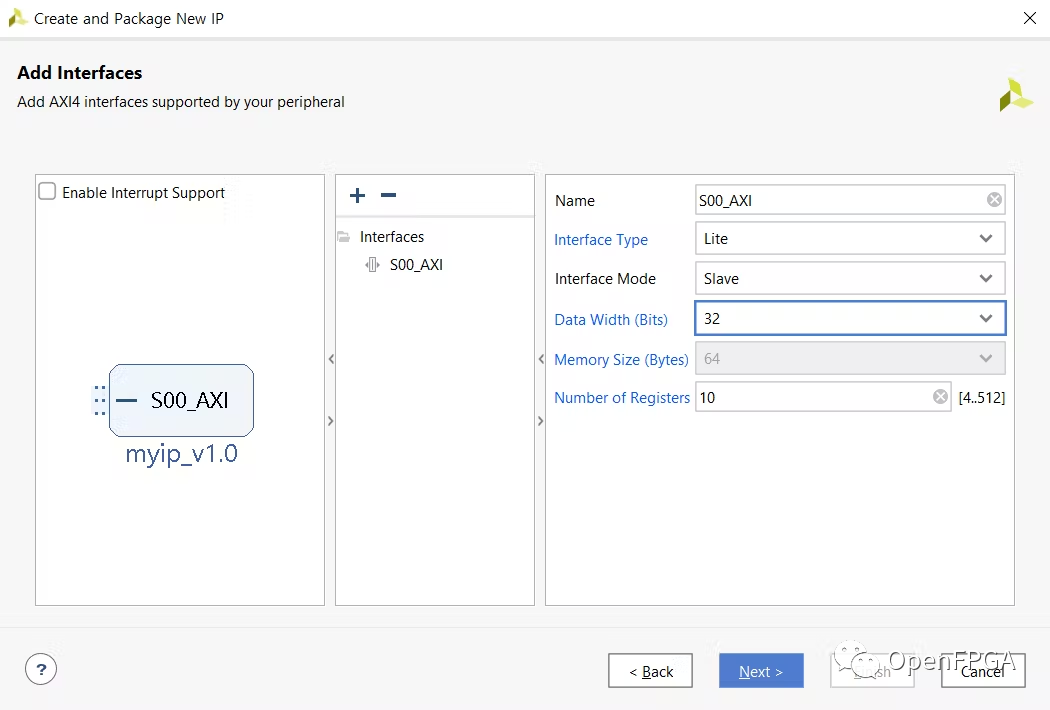

創建 AXI4 外設來制作 AXI4-lite 模板。接口類型是lite版，制作 10 個寄存器。然后修改模板來制作 AXI4-lite 模塊。

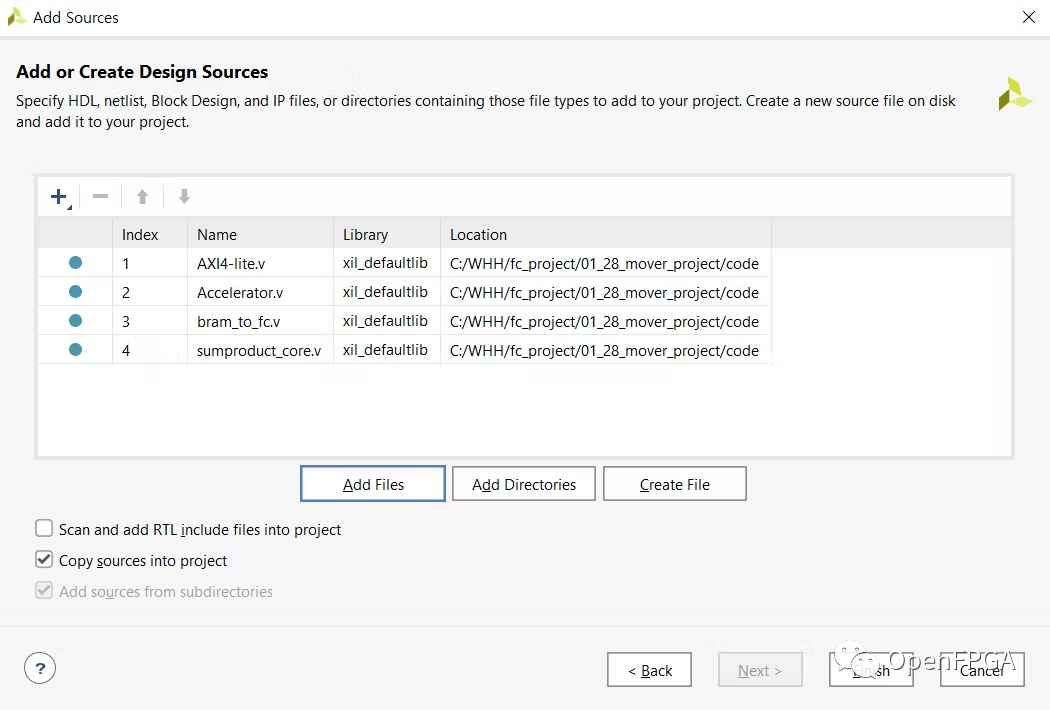

添加以上 4 個 Verilog 文件來生成加速器 IP。

Vivado Block設計

然后我們使用 VIVADO block digram 工具構建整個設計。我們使用具有 64 位數據寬度的雙端口 bram 來最大化系統的效率。

在地址編輯器中，將 axi_bram_ctrl 范圍從 8k 更改為 64k。

測試

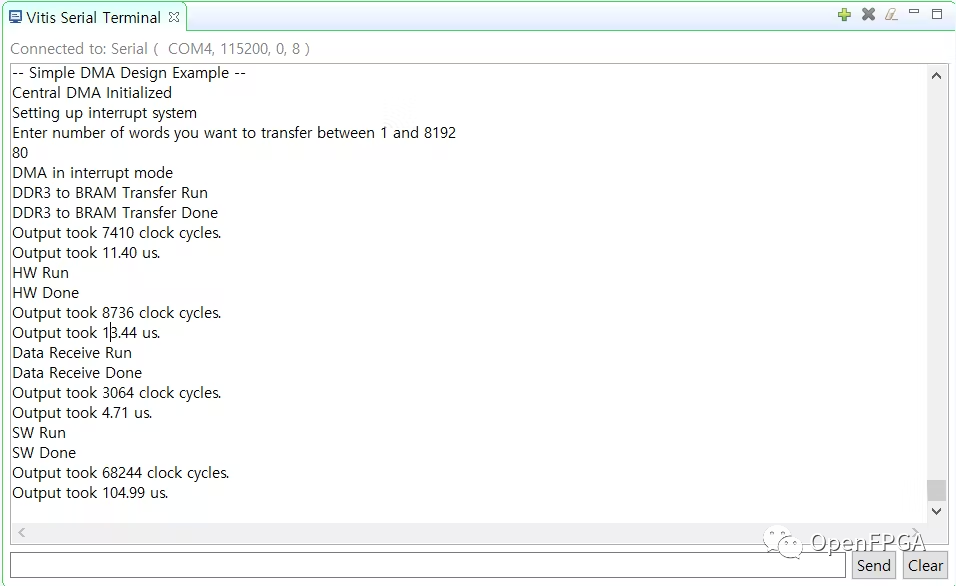

在 FPGA 板卡上測試了我們的加速器，將硬件導出到 VITIS，為了測試我們的加速器性能，我們比較了軟件和硬件之間的相同任務運行時間。

HW運行時間：數據發送時間+HW計算時間+數據接收時間
SW runtime : SW計算時間

1. 使用 CDMA 將特征圖和權重從 DDR3 傳輸?shù)?BRAM。

//transfer feauture map from DDR3 to Bram0
XAxiCdma_IntrEnable(&xcdma, XAXICDMA_XR_IRQ_ALL_MASK);
Status = XAxiCdma_SimpleTransfer(&xcdma, (u32)source_0, (u32) cdma_memory_destination_0, numofbytes, Example_CallBack, (void *) &xcdma);

//transfer weight from DDR3 to Bram1
XAxiCdma_IntrEnable(&xcdma, XAXICDMA_XR_IRQ_ALL_MASK);
Status = XAxiCdma_SimpleTransfer(&xcdma, (u32)source_1, (u32) cdma_memory_destination_1, numofbytes, Example_CallBack, (void *) &xcdma);

2. 發送 FSM 運行信號和要傳輸?shù)妮斎霐?shù)量。

Xil_Out32((XPAR_ACCELERATOR_0_BASEADDR) + (CTRL_REG*4), (u32)(numofbytes | 0x80000000));

3. 檢查硬件計算結果。

OT_RSLT_HW[0] = Xil_In64((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_0_REG*AXI_DATA_BYTE));
OT_RSLT_HW[1] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_1_REG*AXI_DATA_BYTE));
OT_RSLT_HW[2] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_2_REG*AXI_DATA_BYTE));
OT_RSLT_HW[3] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_3_REG*AXI_DATA_BYTE));
OT_RSLT_HW[4] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_4_REG*AXI_DATA_BYTE));
OT_RSLT_HW[5] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_5_REG*AXI_DATA_BYTE));
OT_RSLT_HW[6] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_6_REG*AXI_DATA_BYTE));
OT_RSLT_HW[7] = Xil_In32((XPAR_ACCELERATOR_0_BASEADDR) + (RESULT_7_REG*AXI_DATA_BYTE)); for (ii=0; ii<8; ii++){ printf("%d \n", OT_RSLT_HW[ii]);
 }
