之前推薦過GitHub上優秀的開源項目《Github 上有哪些優秀的 VHDL/Verilog/FPGA 項目》，OpenWIFI作為通信領域的“翹楚”，自然很多人都會拿來學習，這篇文章就和大家分享一下利用ZYNQ（需ZYNQ010以上芯片）+AD936X搭建一個低成本的OpenWIFI。

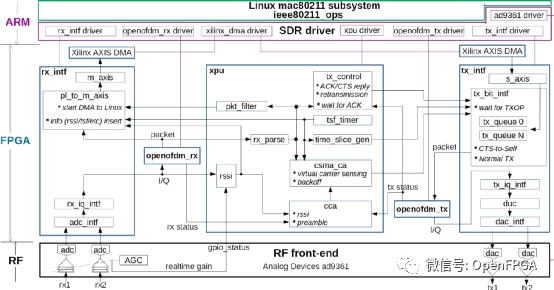

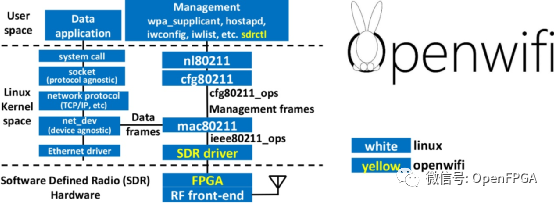

openwifi：基于 SDR（軟件定義無線電）的 Linux mac80211 兼容全棧 IEEE802.11/Wi-Fi 設計。使用的硬件如下：1、ZYNQ7020+AD9364，Analog Devices AD9364- BBCZ集成1x1 RF Agile Transceiver?+Xilinx Zynq XC7Z020-1CLG400I AP SoC（用于數字處理）2、7020的介紹：https://china.xilinx.com/support/documentation/boards_and_kits/zc702_zvik/ug850-zc702-eval-bd.pdf3、AD9364：詳見中文手冊。
注意1：一些ZYNQ+AD936x方案基本都是ADI官方AD-FMCOMMS [2、3、4、5] –EBZ（區別詳見注意2）的變形體，所有的設計資料都可以直接利用官方的工程。同時，官方也針對一些常用的開發板和開源硬件做了u-boot、kernel和文件系統，使用過程中只需要準備一個SD/FT卡和讀卡器即可；
注意2：

板卡	AD936x器件	同時發送/接收	Tx（范圍）	Rx（范圍）	目的	連接器
ADALM-PLUTO	1個AD9363	1 x 1	1（325-3800 MHz）	1（325-3800 MHz）	主動學習模塊	臺積電
ADRV9364-Z7020	1個AD9364	1 x 1	1（2400-2500 MHz）	1（2400-2500 MHz）	高度集成的模塊系統	臺積電
ADRV9361-Z7035	1個AD9361	2 x 2	2（2400-2500 MHz）	2（2400-2500 MHz）	高度集成的模塊系統	臺積電
AD-FMCOMMS2-EBZ	1個AD9361	2 x 2	2（2400-2500 MHz）	2（2400-2500 MHz）	窄范圍內的最佳射頻性能	FMC-LPC
AD-FMCOMMS3-EBZ	1個AD9361	2 x 2	2（70-6000 MHz）	2（70-6000 MHz）	軟件測試和波形開發	FMC-LPC
AD-FMCOMMS4-EBZ	1個AD9364	1 x 1	1（2400-2500 MHz） 1（70-6000 MHz）	1（2400-2500 MHz） 1（70-6000 MHz）		FMC-LPC
AD-FMCOMMS5-EBZ	2個AD9361	4 x 4	4（2400-2500 MHz） 4（70-6000 MHz）	4（2400-2500 MHz） 4（70-6000 MHz）	MIMO測試平臺，可以在RF域中同步	2個FMC-LPC

應用

官方的支持板卡如下所示：

board_name	board combination
zc706_fmcs2	Xilinx ZC706 dev board + FMCOMMS2/3/4
zed_fmcs2	Xilinx zed board + FMCOMMS2/3/4
adrv9364z7020	ADRV9364-Z7020 + ADRV1CRR-BOB
adrv9361z7035	ADRV9361-Z7035 + ADRV1CRR-BOB/FMC
zc702_fmcs2	Xilinx ZC702 dev board + FMCOMMS2/3/4
zcu102_fmcs2	Xilinx ZCU102 dev board + FMCOMMS2/3/4
zcu102_9371	Xilinx ZCU102 dev board + ADRV9371

1、下載SD卡鏡像鏡像包含U-boot、kernel和文件系統。打開下面網址：

https://users.ugent.be/~xjiao/openwifi-1.2.0-leuven-2-32bit.img.xz

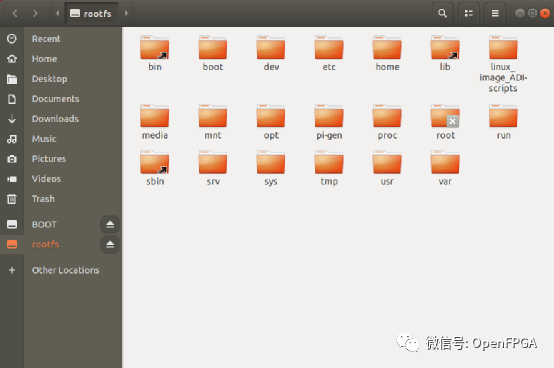

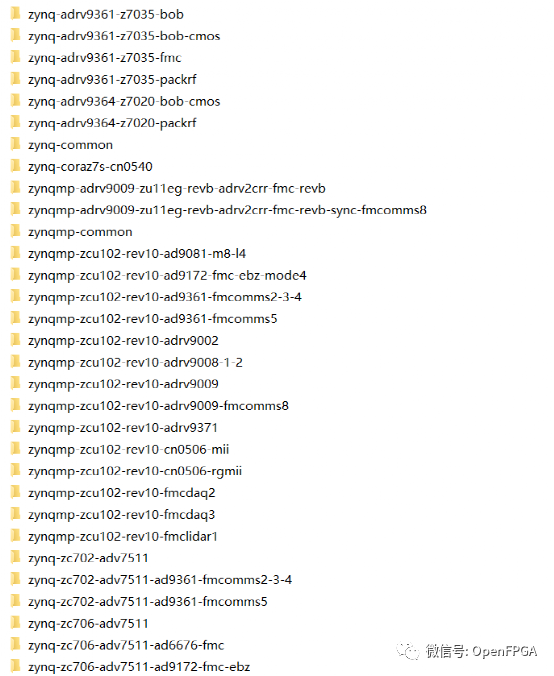

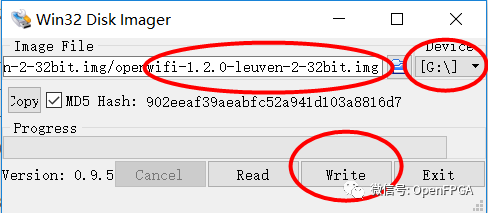

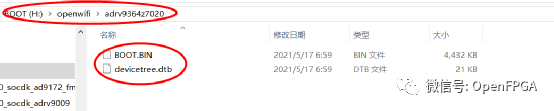

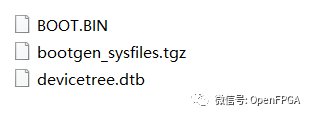

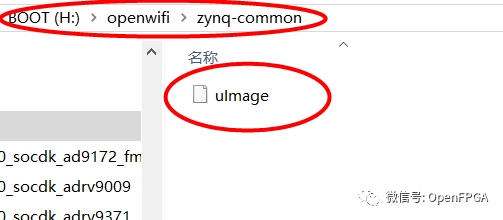

下載下來是一個.xz文件windows系統下需要先解壓，解壓出來就是我們需要的.img文件。接下來準備一個8GB以上內存的SD/TF卡，通過讀卡器接到電腦上。準備一個SD卡刻錄軟件，本人習慣使用Win32DiskImager，打開軟件，選擇下載下來的img文件，具體設置如下：第一步：選擇下載下來的img文件；第二步：選擇SD/TF卡對應的盤符，一定要仔細核對防止損壞其他卡；第三步：點擊WRITE，向卡內寫入文件；第四步：等待完成。2、復制文件到對應位置燒寫完畢的卡在windows系統下只能顯示boot分區，先看下分區下都有哪些文件：ADI官方提供的每個板卡的u-boot和設備樹分別在對應的文件夾下：每個文件夾下的文件：SD卡內部還包括內核+u-boot環境變量其中uImage（內核）在下圖位置文件夾下，也需要拷貝到SD卡的根目錄下，拷貝完如上圖所示。文件系統：文件系統需要在Linux系統內查看（WINDOWS不支持），具體如下：最后就是在上面介紹的boot分區內將u-boot和設備樹拷貝到SD卡根分區內，將和自己匹配的硬件平臺內的文件拷貝到SD卡根目錄內，打開下圖路徑：

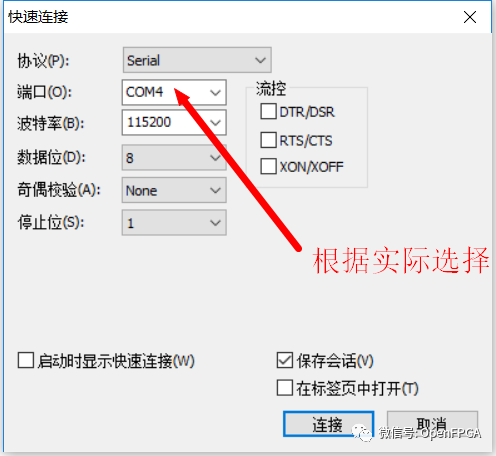

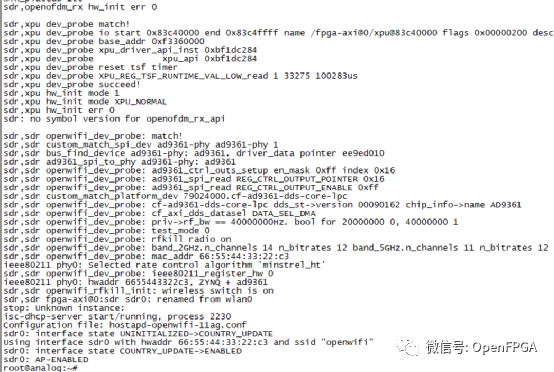

把內部的文件拷貝到拷貝到SD卡根目錄：提示替換原來的文件即可，接下來可以根據需求修改環境變量文本（默認不需要），連接平臺的串口+上電就可以看到完整的系統打印信息，其中串口設置如下：目前為止AD936X+ZYNQ利用官方提供的鏡像搭建平臺的過程已經完成，可以盡情玩耍了。總結一下：1、下載鏡像文件；2、將OpenWIFI文件夾中對應的u-boot、設備樹和內核（uImage）拷貝到SD卡根目錄下（BOOT）。

OPenwifi應用

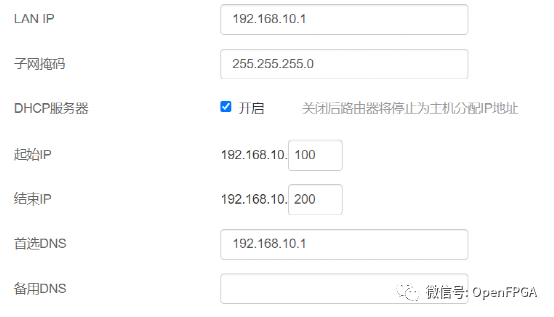

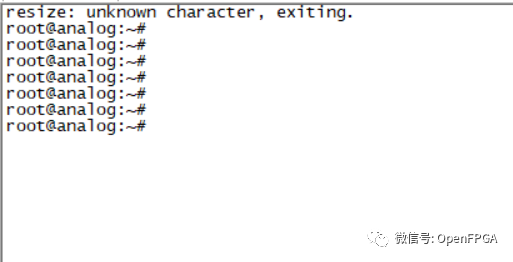

硬件：SDR硬件平臺開發平臺：Windows附件：WIFI天線*2必須：路由器注意：天線接口要選擇和自己SDR平臺對應的座子接口，目前常見的都是SMA接口。其他接口自行想辦法將天線接到SDR的RX和TX接口。1、路由器設置OpenWIFI啟動后有一個固定的IP，需要把平臺鏈接到路由器的WLAN接口，此時如果OpenWIFI的IP段和路由器的不在同一頻段，需要修改OpenWIFI的IP或者路由器的固定IP，根據自己方便修改，本人使用的路由器比價好修改就直接修改了路由器IP，如下圖：2、啟動OpenWIFI上圖界面輸入下圖命令：~/openwifi/fosdem-11ag.shOpenWIFI已啟動，這時候用手機連接Openwifi的wifi；手機瀏覽器打開192.168.13.1網頁，就能看到作者的主頁，詳細視頻見下圖鏈接。

目前的設置還不能上網需要將OpenWIFI和路由器的WLAN橋接起來，主要使用三條命令：

sudo sysctl -w net.ipv4.ip_forward=1sudo iptables -t nat -A POSTROUTING -o NICY -j MASQUERADEsudo ip route add 192.168.13.0/24 via 192.168.10.122 dev ethX

標紅的位置是需要需改的，具體含義也不解釋了（主要涉及到路由表的問題），上圖中用到的幾個IP看下板端IP你就明白了。根據實際修改后的命令如下：

sudo sysctl -w net.ipv4.ip_forward=1sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADEsudo ip route add 192.168.13.0/24 via 192.168.10.122 dev eth0

在串口中修改配置。這時候在用手機連接OpenWIFI的wifi就可以上網了，具體如下：

信號接收部分因?yàn)闆]插天線所以信號較弱。
至此完畢。
