5.2流自適應

流自適應(見圖1和圖4)提供填充以完成定長(K_bch bit)的BBFRAME和加擾。K_bch取決于FEC碼率，如表5所示。當可用于傳輸?shù)挠脩魯?shù)據不足以完全填充BBFRAME時，或者當必須在BBFRAME中分配整數個UP時，可以應用填充。

輸入流應該是一個BBHEADER后面跟著一個DATA FIELD。輸出流應該是一個BBFRAME。

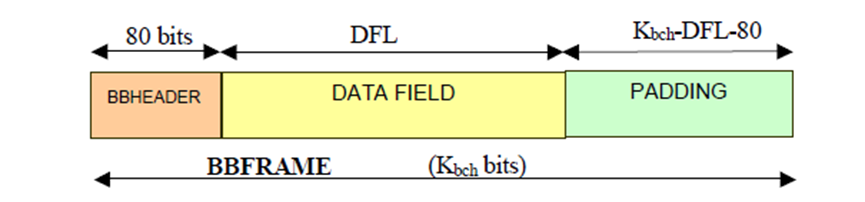

圖4:流適配器輸出處的BBFRAME格式

5.2.1 填充

(K_bch-DFL-80)個零bit應附加在DATA字段之后。產生的BBFRAME應具有K_bch位的恒定長度。對于廣播服務應用，DFL = K_bch -80，因此不應用填充。

5.2.2基帶加擾

完整的BBFRAME將被隨機化。隨機化順序應與BBFRAME同步，從MSB開始，以K_bch bit后結束。

加擾序列由圖5的反饋移位寄存器產生。偽隨機二進制序列(PRBS)發生器的多項式應為:

將序列(100101010000000)裝入PRBS寄存器，如圖5所示，應在每個BBFRAME開始時啟動。

圖5:PRBS編碼器的可能實現

5.3FEC編碼

該子系統應執行外碼(BCH)、內碼(LDPC)和比特交織。由輸入流BBFRAME和輸出流FECFRAME組成。

每個BBFRAME (比特)由FEC編碼子系統處理，生成一個FECFRAME (比特)。系統BCH外碼的奇偶校驗位(BCHFEC)應附加在BBFRAME字段之后，內部LDPC編碼器的奇偶校驗位(LDPCFEC)應附加在BCHFEC字段之后，如圖6所示。

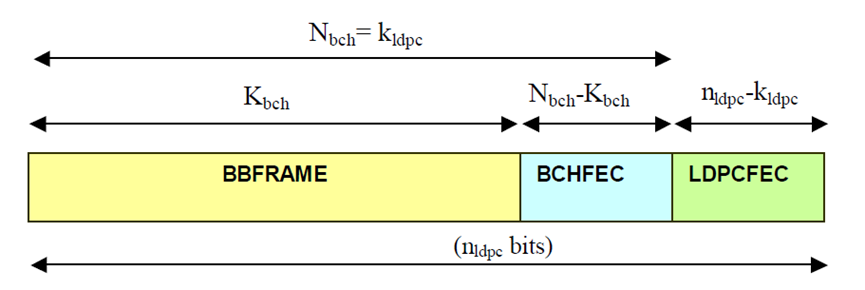

圖6:比特交織前的數據格式(常規FECFRAME的nldpc = 64 800 bit，短FECFRAME的nldpc = 16 200 bit)

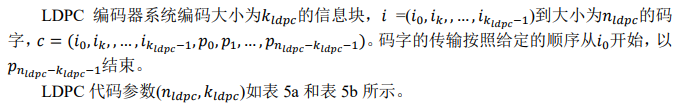

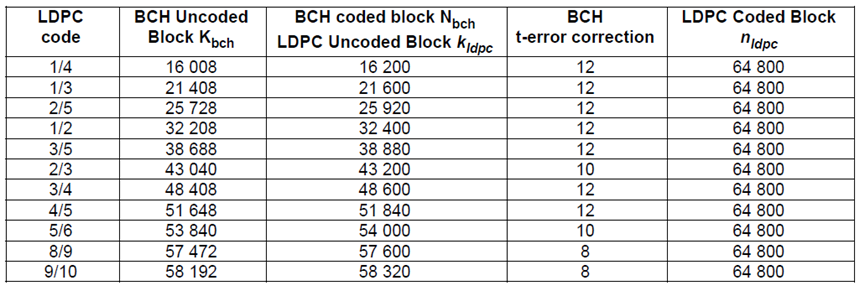

表5a給出了常規FECFRAME ( = 64 800 bits)的FEC編碼參數，表5b給出了短FECFRAME ( = 16 200 bits)的FEC編碼參數。

表5a:編碼參數(常規FECFRAME nldpc = 64 800)

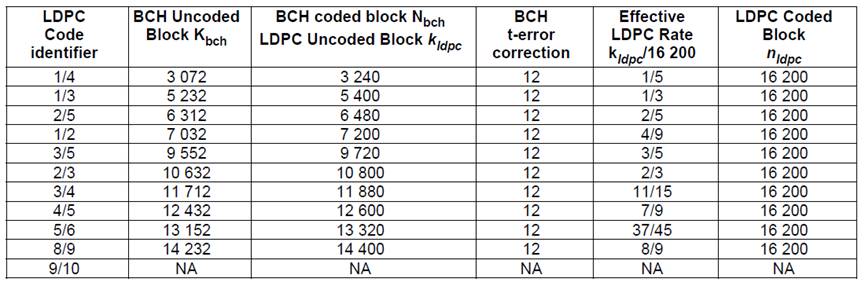

表5b:編碼參數(短FECFRAME nldpc = 16 200)

5.3.1 外碼(BCH)

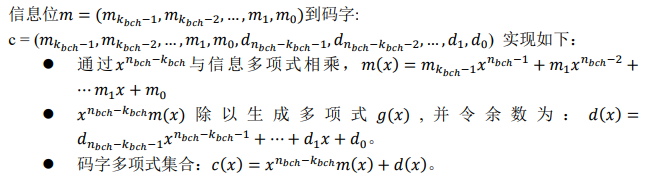

每個BBFRAME (Kbch)應應用t個糾錯的 BCH (Nbch, Kbch)碼以生成錯誤保護包。nldpc = 64 800的BCH代碼參數見表5a, nldpc = 16 200的BCH代碼參數見表5b。

t個糾錯BCH編碼器的生成器多項式由表6a中nldpc = 64 800和表5b中nldpc = 16 200的第一個t多項式相乘得到。

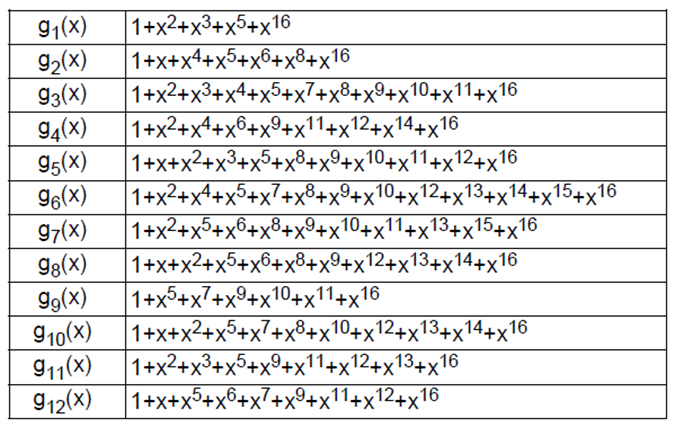

表6a: BCH多項式(對于常規FECFRAME nldpc = 64 800)

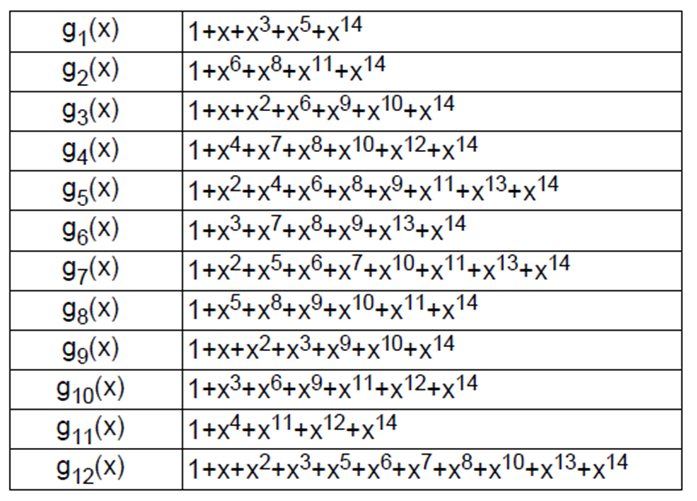

表6b: BCH多項式(對于短FECFRAME nldpc = 16 200)

5.3.2 內碼(LDPC)

5.3.2.1 常規FECFRAME的內碼

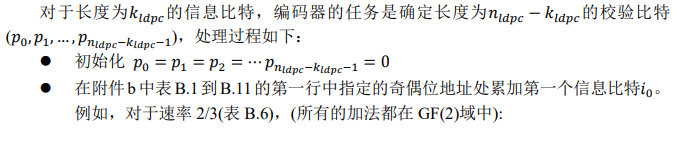

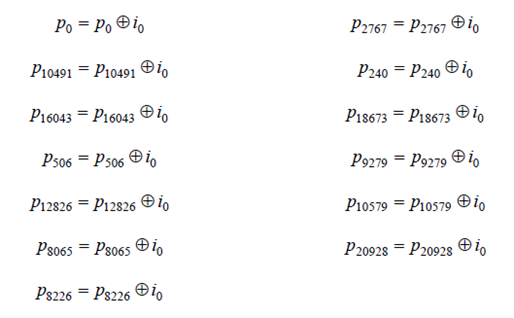

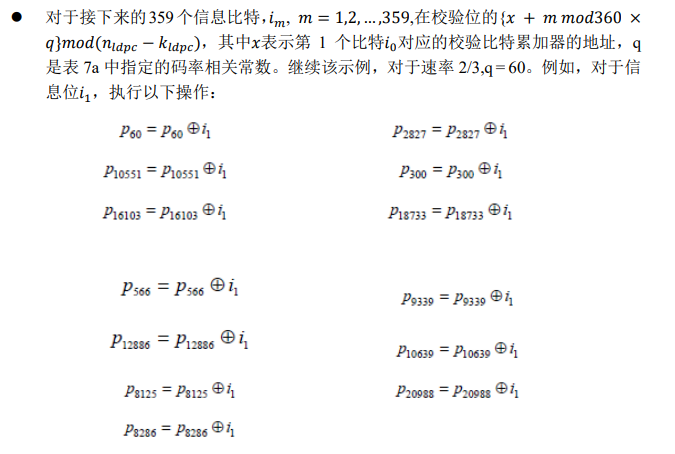

以類似的方式，對于每一組360個新信息比特，從表B.1到B.11中的新行用于查找校驗位累加器的地址。

用完所有信息比特后，得到最終校驗位如下:

表7a:正常幀的q值

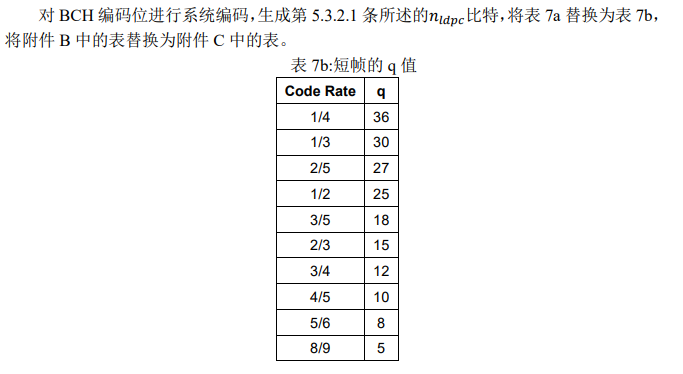

5.3.2.2 短FECFRAME的內碼

5.3.3 比特交織（僅適用于8PSK, 16APSK和32APSK）

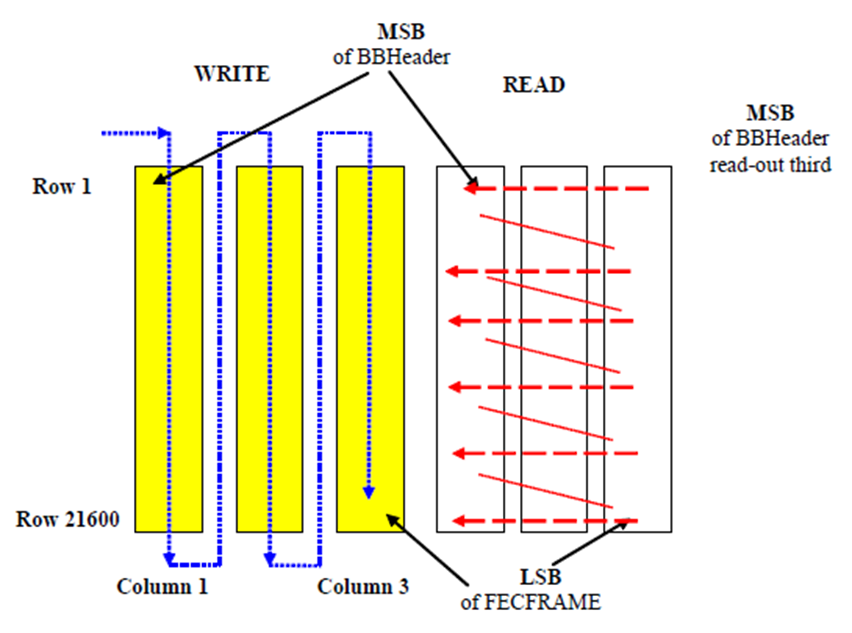

對于8PSK、16APSK和32APSK調制格式，LDPC編碼器的輸出應使用塊交織器進行位交織。數據按列順序?qū)懭虢豢椘鳎葱许樞蜃x出(首先讀出BBHEADER的MSB，但在8PSK速率3/5的情況下，BBHEADER的MSB在第三讀出)，如圖7和圖8所示。

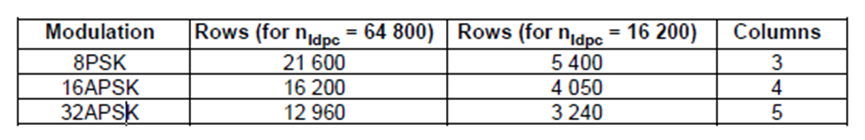

每個調制格式的塊交織器的配置如表8所示。

表8:位交織器結構

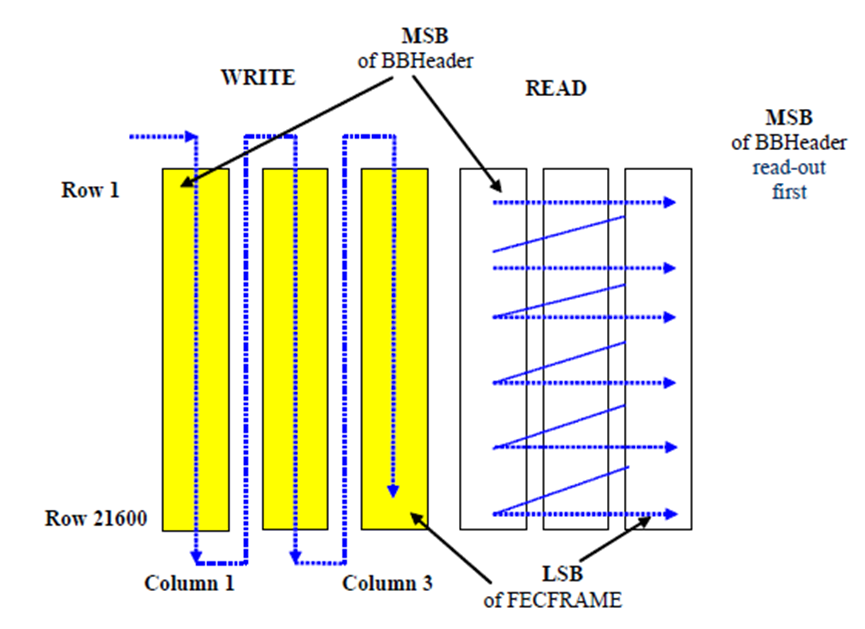

圖7:8PSK和正常FECFRAME長度的比特交織方案(除3/5外的所有速率)

圖8:8PSK和正常FECFRAME長度的比特交織方案(速率僅為3/5)
