在缺乏電路板圖紙的情況下，維修電路板可能會顯得頗具挑戰。然而，只要掌握一定的方法和技巧，你仍然能夠有效地解決許多常見問題。接下來，我們將為你提供一份詳盡的維修指南，助你輕松應對這一難題。

0# 電路板電容損壞的故障特點及維修

電容在電路中扮演著至關重要的角色，但它們也容易遭受損壞，從而引發一系列故障。電解電容的損壞尤為常見，其表現多樣，包括容量減小、完全失效、漏電以及短路等。這些故障不僅會影響電容本身的功能，還會對整塊電路板造成深遠的影響。

在工控電路板中，數字電路是主流，而電容則主要用作電源濾波。因此，當電解電容損壞時，開關電源可能無法正常工作，輸出電壓不穩定，導致電路邏輯混亂，表現為機器工作異?；驘o法開機。此外，與數字電路電源正負極之間的電容并聯使用，其故障表現亦會相似。

值得注意的是，電容的壽命與其所處的環境溫度密切相關。環境溫度越高，電容的壽命越短。因此，在尋找故障電容時，應重點檢查靠近熱源的電容，如散熱片旁及大功率元器件旁的電容，它們損壞的可能性更大。

曾經有一臺X光探傷儀的電源出現冒煙故障，拆解后發現一只大電容有油質物質流出，容量大幅降低。進一步觀察發現，這只電容與整流橋的散熱片緊密相鄰，而其他遠離散熱片的電容則保持完好。此外，還有瓷片電容出現短路，同樣發現其靠近發熱部件。這些案例都表明，在檢修時應重點關注靠近發熱部件的電容。

對于漏電嚴重的電容，用手指觸摸時會有燙手的感覺，這類電容必須及時更換。在檢修時好時壞的故障時，排除接觸不良的可能性后，大部分故障很可能是由電容損壞引起的。因此，在遇到此類問題時，應仔細檢查電容，更換后往往能解決故障(當然也要確保所選電容的品質優良)。

經?？吹皆S多初學者在檢修電路時，對電阻進行反復拆裝和焊接，然而，一旦你熟悉了電阻的損壞特征，你會發現其實并不需要如此繁瑣。

電阻是電器設備中數量最多的元件，但并非損壞率最高。在電阻損壞的情況中，開路是最常見的，阻值變大則較少見，而阻值變小的情況則更為罕見。電阻的種類繁多，其中碳膜電阻和金屬膜電阻應用最為廣泛。這兩種電阻的損壞特點主要集中在低阻值和高阻值兩端，而中間阻值的電阻則較少損壞。當?shù)妥柚惦娮钃p壞時，通常會出現燒焦發黑的情況，易于察覺;而高阻值電阻損壞時則往往難以觀察到明顯痕跡。

線繞電阻通常用于大電流限流，其阻值相對較小。若線繞電阻燒壞，其表面可能會發黑、爆皮或出現裂紋;而水泥電阻作為線繞電阻的一種，燒壞時可能會斷裂，但通常不會留下可見痕跡。此外，保險電阻在燒壞時，其表面可能會炸掉一塊皮，但多數情況下并無明顯痕跡，且絕不會出現燒焦發黑的情況。

在檢修電路時，我們可以根據這些特點來快速找出損壞的電阻。首先觀察電路板上低阻值電阻是否有燒黑的痕跡，然后利用萬用表直接測量高阻值電阻兩端的阻值。若測得的阻值比標稱阻值大，則該電阻已損壞;若測得的阻值比標稱阻值小，則通常無需理會。通過這種方法，我們可以逐一測量電路板上的每一個電阻，確保不會遺漏任何損壞的部件。

接下來，我們將探討運算放大器的好壞判別方法。理想運算放大器具有“虛短”和“虛斷”的特性，這兩個特性對于分析線性運用的運放電路非常有用。為了保證線性運用，運放必須在閉環(負反饋)下工作。若運放未接入負反饋，則可能變?yōu)楸容^器。在判斷運算放大器的好壞時，我們需要先明確它在電路中的具體作用，即到底是作為放大器使用還是作為比較器使用。

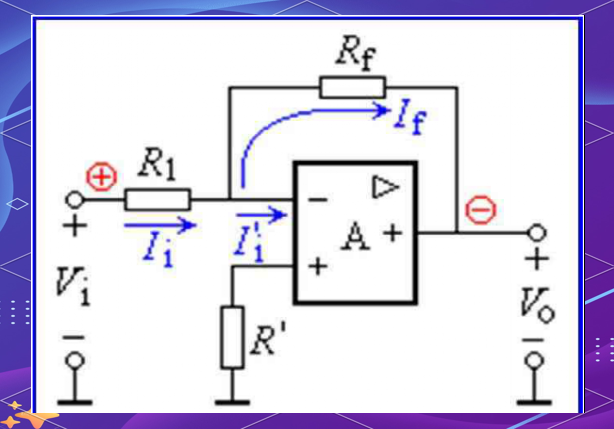

從圖上我們可以觀察到，不論放大器類型如何，都存在一個反饋電阻Rf。在維修時，我們可以通過檢查這個反饋電阻來初步判斷運算放大器的工作狀態。具體來說，就是利用萬用表測量輸出端與反向輸入端之間的阻值。如果阻值異常大，例如超過幾MΩ，那么這可能意味著運算放大器被用作比較器;而如果阻值較小，在0Ω至幾十kΩ之間，那么我們需要進一步檢查輸出端和反向輸入端之間是否有其他電阻存在，以確定是否為放大器使用。

此外，根據放大器虛短的原理，如果運算放大器工作正常，其同向輸入端和反向輸入端電壓應該相等，或者最多只有mv級的差異。這個原理也可以用來判斷運算放大器的好壞。如果檢測到同向輸入端和反向輸入端電壓差別超過5V，那么很可能放大器已經損壞。

另外，對于非常細小的貼片元件，使用普通萬用表表筆進行測試可能會遇到困難。為了解決這個問題，我們可以采用一個簡便的方法：取兩枚最小號的縫衣針與萬用表筆靠緊，然后利用一根多股電纜里的細銅線將它們綁在一起并焊牢。這樣，帶有針尖的表筆就能輕松刺破絕緣涂層，接觸到元件管腳的金屬部分，從而方便地進行檢測。

一、焊接工具和材料：

在進行焊接修復之前，首先需要準備好適當?shù)暮附庸ぞ吆筒牧?。常用的焊接工具包括焊臺、焊錫筆、焊錫絲、焊接劑和輔助工具(如焊接吸錫器、焊錫網等)。焊錫絲的選擇應根據電路板上的元件尺寸和焊接要求來確定，常見的焊錫絲直徑有0.8mm、1.0mm等。

二、焊接技巧：

在進行焊接修復時，需要注意以下幾個關鍵的焊接技巧：

1. 溫度控制：焊接時應控制好焊臺的溫度，一般建議在250°C至350°C之間。過高的溫度可能會損壞電路板或元件，過低的溫度則會導致焊接不牢固。

2. 清潔焊點：在焊接之前，應確保焊點和焊錫絲的表面清潔?？梢允褂煤附觿﹣砬鍧嵑更c，以去除氧化物和污垢，從而提高焊接質量。

3. 適量使用焊錫：焊接時應適量使用焊錫，不要過多或過少。過多的焊錫可能會導致短路或焊點不均勻，過少的焊錫則會導致焊點不牢固。

4. 均勻加熱焊點：在焊接時，應將焊錫絲均勻加熱焊點和引腳。焊錫絲應與焊點和引腳接觸，使其充分熔化，然后迅速移開焊錫絲，以避免過熱。

5. 避免過度焊接：焊接時間不宜過長，一般在幾秒鐘內完成。過度焊接可能會導致元件受損或電路板變形。

三、連接技巧：

除了焊接修復，還有一些連接技巧可用于電路板修復：

1. 插拔式連接器：對于需要頻繁拆卸和更換的元件，可以使用插拔式連接器。插拔式連接器具有可靠的接觸和連接性能，方便維修和更換。

2. 彈簧接觸片：彈簧接觸片是一種具有彈性的金屬片，可以提供可靠的電氣連接。它常用于連接電路板上的某些元件或測試點，以便進行測量或臨時連接。

3. 線束連接：對于復雜的連接需求，可以使用線束來進行連接。線束是一組電線的集合，通過插頭、插座或其他連接器與電路板上的元件連接。

4. 焊接連接：對于需要永久連接的元件，可以使用焊接進行連接。焊接連接可以通過焊接元件的引腳與電路板上的焊盤或焊點進行連接。

四、熱風槍和熱風吹嘴：

熱風槍是一種用于焊接和熱處理的工具，它可以產生高溫的氣流。熱風槍通常配備不同形狀和尺寸的熱風吹嘴，可以根據需要調整氣流的形狀和大小。在電路板修復中，熱風槍可以用于焊接表面貼裝元件(SMD)或熱風退錫。

五、烙鐵熱咀和焊錫網：

對于焊接細小元件或需要精確控制的焊接任務，可以使用烙鐵熱咀。烙鐵熱咀是一種細長且尖細的焊頭，適用于焊接小尺寸的焊點。同時，焊錫網是一種用于去除多余焊錫的工具。它可以吸附熔化的焊錫，使焊點干凈整潔。

六、焊接輔助劑：

在焊接過程中，可以使用一些焊接輔助劑來提高焊接質量。例如，流動劑可以幫助焊錫在焊點和引腳之間更好地流動，并提高焊接的可靠性。焊接膠水可以用于固定元件位置，防止其在焊接過程中移動。

最后，我們還需要了解電路板公共電源短路故障的檢修方法。在實際維修中，這是一個比較常見的問題，需要采取適當?shù)拇胧﹣斫鉀Q。

?維修技巧大公開

先看表面

拿到電路板，先看看有沒有鼓包、炸裂、燒焦的地方。如果有，直接換掉壞掉的元件。測短路

用萬用表的蜂鳴檔測接線。如果發現短路，順著銅箔線路查附近的元器件，找到問題。? 測310V電壓

通電后測電路板整流后有沒有310V電壓。如果沒有，查初級電路(比如整流橋、保險絲);如果有，說明前級正常，問題在后級。查電源管理芯片

檢查電源管理芯片的供電和輸出電壓是否正常。這芯片是電源的核心，壞了整個電源都不工作。查220V輸入

看看電源線到電路板有沒有220V電進來。這個問題很簡單，但有時候就是電源線沒接好或者壞了。查變壓器

通電后檢查變壓器的供電和輸出是否正常。變壓器是電源的重要部分，壞了電源就沒法工作。注意“發財電容”

開關電源里最容易壞的就是電解電容，尤其是濾波電容。發現鼓包或漏液，趕緊換掉。

額外小技巧

查保險絲

如果電路板完全沒電，先看看保險絲是不是燒了。燒了通常說明電路有短路。查電解電容

電解電容用久了容易老化，尤其是頂部鼓包或漏液的，直接換掉。查焊點

有時候焊點虛焊或冷焊，電路就不通。用放大鏡檢查，有問題就重新焊一下。? 用熱成像儀

有條件的話，用熱成像儀看看電路板上哪里發熱嚴重，過熱的元件可能就是故障點。查穩壓器

如果電路板上有穩壓模塊(比如7805、7812)，測一下輸入輸出電壓是否正常。壞了就換掉。查繼電器和開關

如果有繼電器或開關，檢查它們是否正常工作。觸點氧化或接觸不良都會導致問題。查光耦

開關電源里的光耦負責隔離和反饋控制，壞了電源就不工作。記錄維修過程

修的時候記下每一步的檢查結果，以后遇到類似問題可以參考。電路板維修中的公共電源短路難題，常常讓人頭疼。由于多個器件共用一個電源，每個器件都可能成為短路的嫌疑對象，特別是在元件密集的電路板上，“鋤大地”式的方法往往難以奏效。在此，我們推薦一種更為高效的方法：使用一個電壓電流皆可調的電源，將電壓調至器件電源電壓水平，電流調至最小，然后將此電源加在電路的電源電壓點上，如74系列芯片的5V和0V端。隨著電流的逐漸增大，觸摸器件，當某個器件明顯發熱時，很可能就是損壞的元件。當然，操作時必須確保電壓不超過器件的工作電壓，并且正確連接，以避免損壞其他完好器件。

此外，工業控制中常用的板卡，如因環境惡劣導致接觸不良故障，不必立即更換板卡。只需使用橡皮擦輕輕擦拭金手指，清除污物，再試機，往往能意外解決問題，既簡單又經濟。
