基于FPGA的二值圖像的腐蝕算法的實現

九層之臺，起于累土

1 背景知識

腐蝕和膨脹是形態學處理的基礎，許多形態學算法都是以這兩種操作作為基礎的。

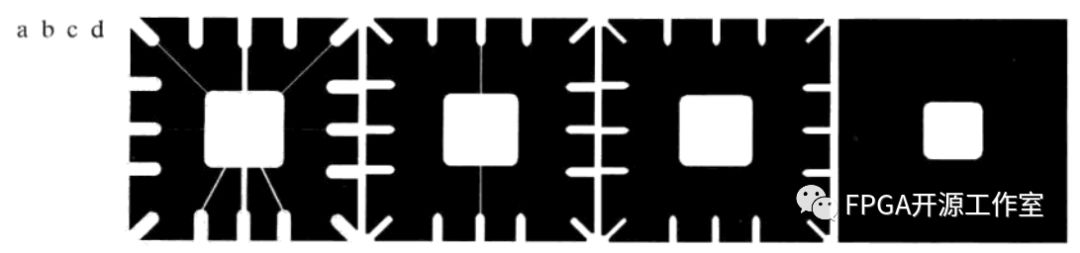

圖1 使用腐蝕去除圖像中的部件

圖1 a一幅大小為486x486的連線模板二值圖像，圖1b~d分別使用11x11,15X15和45X45的模板進行腐蝕。我們從這個例子看到，腐蝕縮小或細化了二值圖像中的物體。事實上，我們可以將腐蝕看成是形態學濾波操作，這種操作將小于模板的圖像細節從圖像中濾除。

2 腐蝕算法

使用白色腐蝕：

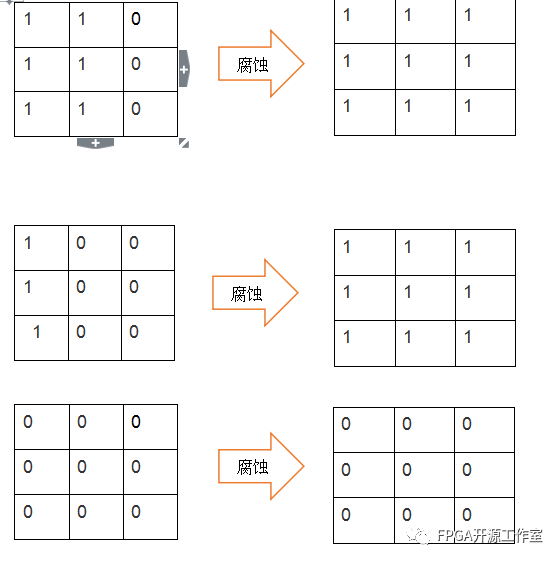

圖2 腐蝕演示

在二值圖像的腐蝕算法過程中我們使用二值圖像3x3圖像矩陣，由圖2可知，當九個格子中不全為‘0’或者‘1’時，經過腐蝕算法后九個格子的值最終都會變成‘1’；如果九個全是‘1’或者‘0’時，那么最終的結果九個全是‘1’或者‘0’。

3 FPGA腐蝕算法實現

圖3 二值圖像腐蝕FPGA模塊架構

圖3中我們使用串口傳圖，傳入的是二值圖像。

FPGA源碼：

/*

Module name:  binary_image_etch.v

Description:  binary image etch

*/

`timescale 1ns/1ps

module binary_image_etch(

input             clk, //pixel clk

input             rst_n,

input             hs_in,

input             vs_in,

input [15:0]      data_in,

input             data_in_en,

output            hs_out,

output            vs_out,

output  reg [15:0]    data_out,

output            data_out_en

);

wire [15:0] line0;

wire [15:0] line1;

wire [15:0] line2;

reg [15:0] line0_data0;

reg [15:0] line0_data1;

reg [15:0] line0_data2;

reg [15:0] line1_data0;

reg [15:0] line1_data1;

reg [15:0] line1_data2;

reg [15:0] line2_data0;

reg [15:0] line2_data1;

reg [15:0] line2_data2;

reg        data_out_en0;

reg        data_out_en1;

reg        data_out_en2;

reg        hs_r0;

reg        hs_r1;

reg        hs_r2;

reg        vs_r0;

reg        vs_r1;

reg        vs_r2;

wire[18:0]  result_data;

line3x3 line3x3_inst(

.clken(data_in_en),

.clock(clk),

.shiftin(data_in),

.shiftout(),

.taps0x(line0),

.taps1x(line1),

.taps2x(line2)

);

//----------------------------------------------------------------------

// Form an image matrix of three multiplied by three

//----------------------------------------------------------------------

always @(posedge clk or negedge rst_n) begin

if(!rst_n) begin

line0_data0 <= 16'b0;

line0_data1 <= 16'b0;

line0_data2 <= 16'b0;

line1_data0 <= 16'b0;

line1_data1 <= 16'b0;

line1_data2 <= 16'b0;

line2_data0 <= 16'b0;

line2_data1 <= 16'b0;

line2_data2 <= 16'b0;

data_out_en0 <= 1'b0;

data_out_en1 <= 1'b0;

data_out_en2 <= 1'b0;

hs_r0 <= 1'b0;

hs_r1 <= 1'b0;

hs_r2 <= 1'b0;

vs_r0 <= 1'b0;

vs_r1 <= 1'b0;

vs_r2 <= 1'b0;

end

else if(data_in_en) begin

line0_data0 <= line0;

line0_data1 <= line0_data0;

line0_data2 <= line0_data1;

line1_data0 <= line1;

line1_data1 <= line1_data0;

line1_data2 <= line1_data1;

line2_data0 <= line2;

line2_data1 <= line2_data0;

line2_data2 <= line2_data1;

data_out_en0 <= data_in_en;

data_out_en1 <= data_out_en0;

data_out_en2 <= data_out_en1;

hs_r0 <= hs_in;

hs_r1 <= hs_r0;

hs_r2 <= hs_r1;

vs_r0 <= vs_in;

vs_r1 <= vs_r0;

vs_r2 <= vs_r1;

end

end

//-----------------------------------------------------------------

// line0_data0   line0_data1   line0_data2

// line1_data0   line1_data1   line1_data2

// line2_data0   line2_data1   line2_data2

//----------------------------------------------------------------

/*

always @(posedge clk or negedge rst_n) begin

if(!rst_n)

data_out <= 16'h0000;

else if(data_out_en1)

if(line0_data0 ^ line0_data1 ^ line0_data2 ^ line1_data0 ^ line1_data1 ^ line1_data2 ^ line2_data0 ^ line2_data1 ^ line2_data2)

data_out <= line1_data1;

else

data_out <= 16'hffff; //

end

*/

always @(posedge clk or negedge rst_n) begin

if(!rst_n)

data_out <= 16'h0000;

else if(data_out_en1)

if((line0_data0 == 16'h0000) && (line0_data1 == 16'h0000) && (line0_data2 == 16'h0000) && (line1_data0 == 16'h0000) && (line1_data1 == 16'h0000) && (line1_data2 == 16'h0000) && (line2_data0 == 16'h0000) && (line2_data1 == 16'h0000) && (line2_data2 == 16'h0000))

data_out <= line1_data1;

else if((line0_data0 == 16'hffff) && (line0_data1 == 16'hffff) && (line0_data2 == 16'hffff) && (line1_data0 == 16'hffff) && (line1_data1 == 16'hffff) && (line1_data2 == 16'hffff) && (line2_data0 == 16'hffff) && (line2_data1 == 16'hffff) && (line2_data2 == 16'hffff))

data_out <= line1_data1;

else

data_out <= 16'hffff;

end

endmodule

IP設置

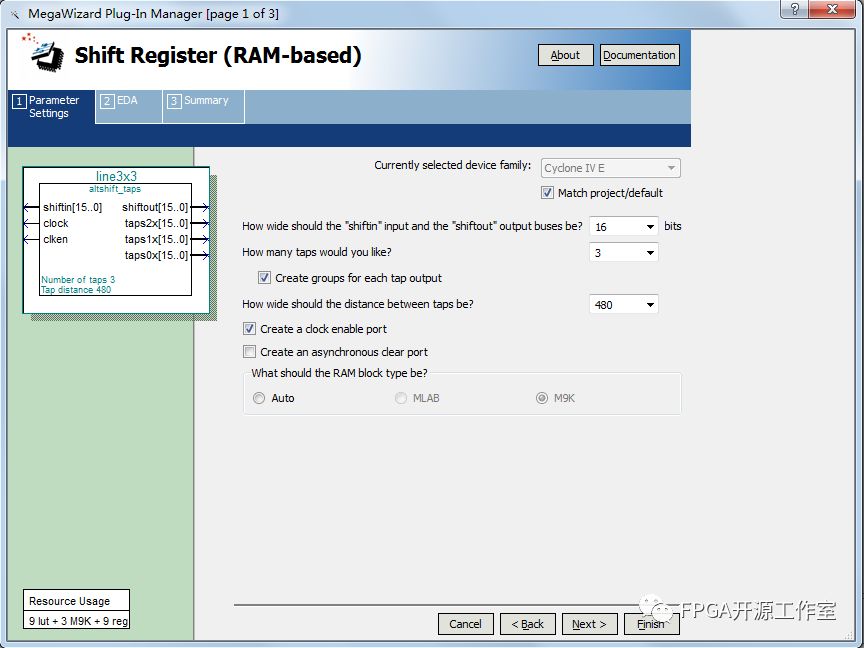

圖4 line3x3 IP

如圖4所示，shift register(RAM-based)ip主要為了形成三行像素緩存。

4.3寸TFT顯示屏的行緩存大小為480，5寸TFT顯示屏的行緩存大小為800。

4實驗結果

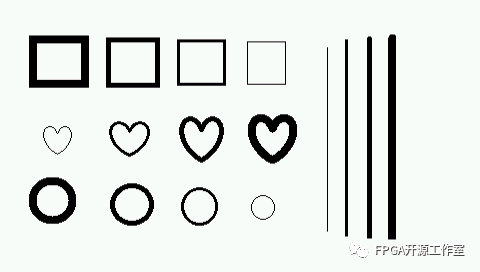

圖5 實驗原圖

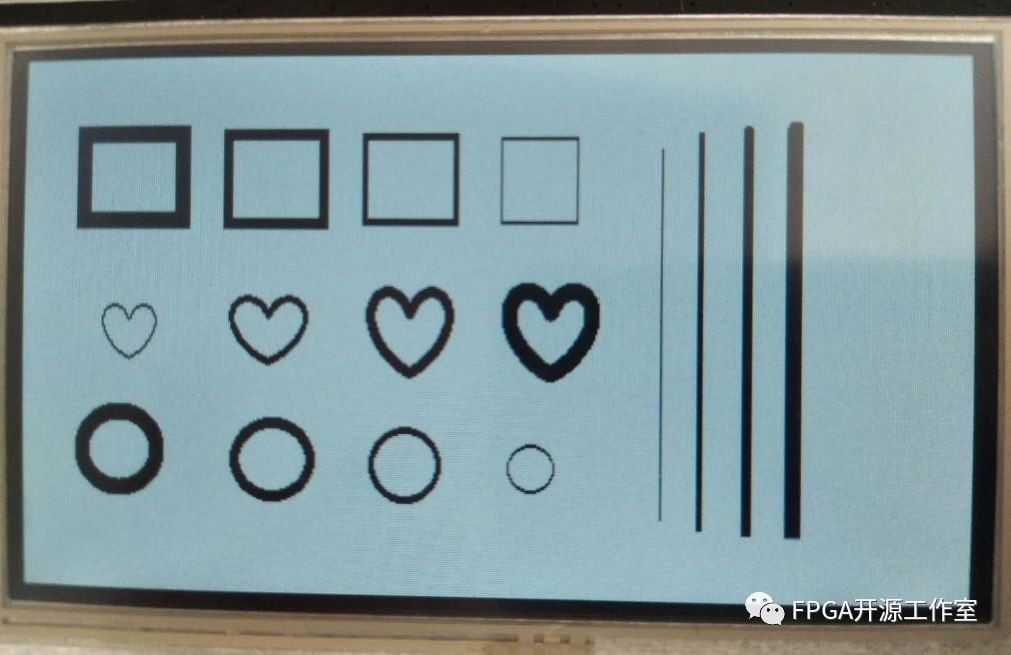

圖6 原圖顯示

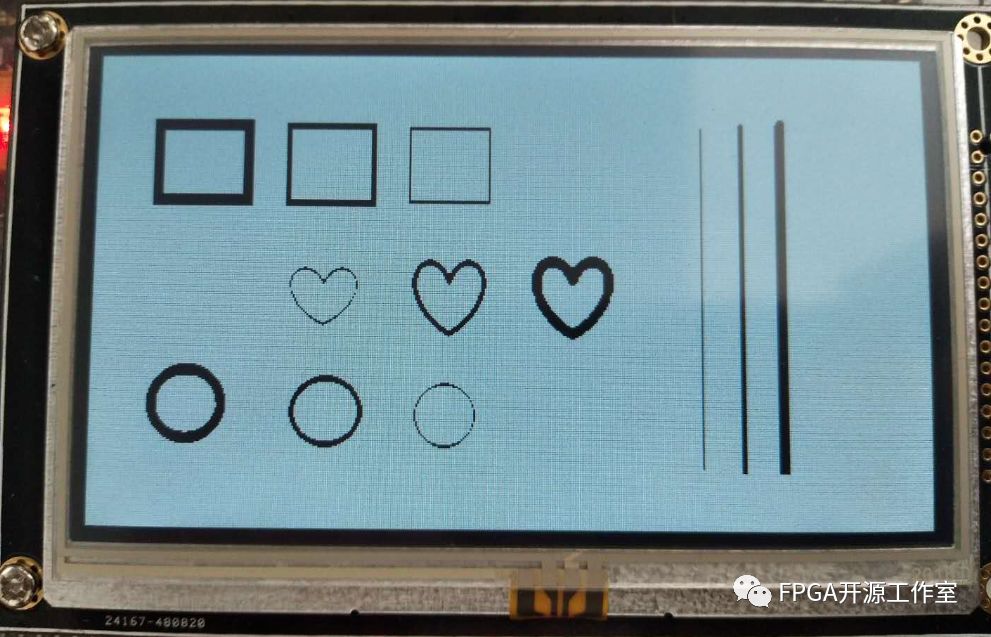

圖7 腐蝕后的結果

結果分析:

圖6和圖7進行對比，圖6中最細的圖案在圖7中已經消失，比較粗的線條也相對變細，實驗成功。如果大家想進行更大力度的腐蝕可以使用更大的模板。
