基于FPGA的二值圖像的邊界提取算法的實現

1 背景知識

二值圖像（Binary Image）是指將圖像上的每一個像素只有兩種可能的取值或灰度等級狀態，人們經常用黑白、B&W、單色圖像表示二值圖像。二值圖像是指在圖像中，灰度等級只有兩種，也就是說，圖像中的任何像素不是0就是1，再無其他過渡的灰度值。

二值圖像的邊界提取主要基于黑白區域的邊界查找。和許多邊界查找算法相比它適合于二值圖像。

圖1 二值圖像邊界提取演示

如圖1 所示，圖1 a為一幅簡單的二值圖像，經過邊界提取后形成如圖1 b 所示的圖像，顯示出了白色區域的輪廓。

2 邊界提取算法

使用黑色提取，背景為白色，‘1’表示白色，‘0’表示黑色。

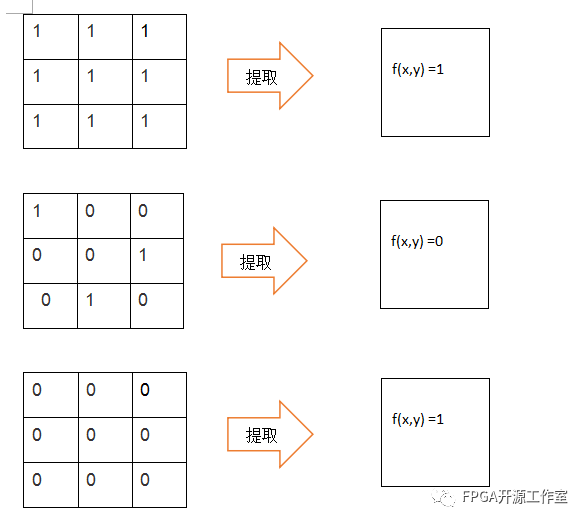

圖2 二值圖像邊界提取演示

我們使用3x3模板進行邊界提取，所以當3x3九個點都是‘1’的時候，輸出為‘1’，當九個點都是‘0’的時候，輸出為‘1’，其他情況輸出均為‘0’。

3 FPGA二值圖像邊界提取算法實現

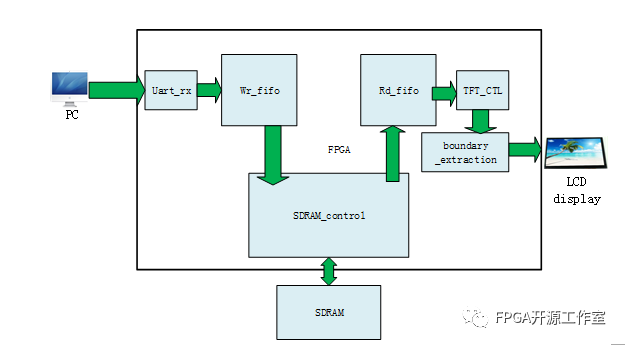

圖3二值圖像膨脹FPGA模塊架構

圖3中我們使用串口傳圖傳入的是二值圖像。

FPGA源碼：

/*

Module name:  boundary_extraction.v

Description:  binary image boundary extraction

*/

`timescale 1ns/1ps

module boundary_extraction(

input             clk, //pixel clk

input             rst_n,

input             hs_in,

input             vs_in,

input [15:0]      data_in,

input             data_in_en,

output            hs_out,

output            vs_out,

output  reg [15:0]    data_out,

output            data_out_en

);

wire [15:0] line0;

wire [15:0] line1;

wire [15:0] line2;

reg [15:0] line0_data0;

reg [15:0] line0_data1;

reg [15:0] line0_data2;

reg [15:0] line1_data0;

reg [15:0] line1_data1;

reg [15:0] line1_data2;

reg [15:0] line2_data0;

reg [15:0] line2_data1;

reg [15:0] line2_data2;

reg        data_out_en0;

reg        data_out_en1;

reg        data_out_en2;

reg        hs_r0;

reg        hs_r1;

reg        hs_r2;

reg        vs_r0;

reg        vs_r1;

reg        vs_r2;

wire[18:0]  result_data;

line3x3 line3x3_inst(

.clken(data_in_en),

.clock(clk),

.shiftin(data_in),

.shiftout(),

.taps0x(line0),

.taps1x(line1),

.taps2x(line2)

);

//------------------------------------------------------------------------------

// Form an image matrix of three multiplied by three

//------------------------------------------------------------------------------

always @(posedge clk or negedge rst_n) begin

if(!rst_n) begin

line0_data0 <= 16'b0;

line0_data1 <= 16'b0;

line0_data2 <= 16'b0;

line1_data0 <= 16'b0;

line1_data1 <= 16'b0;

line1_data2 <= 16'b0;

line2_data0 <= 16'b0;

line2_data1 <= 16'b0;

line2_data2 <= 16'b0;

data_out_en0 <= 1'b0;

data_out_en1 <= 1'b0;

data_out_en2 <= 1'b0;

hs_r0 <= 1'b0;

hs_r1 <= 1'b0;

hs_r2 <= 1'b0;

vs_r0 <= 1'b0;

vs_r1 <= 1'b0;

vs_r2 <= 1'b0;

end

else if(data_in_en) begin

line0_data0 <= line0;

line0_data1 <= line0_data0;

line0_data2 <= line0_data1;

line1_data0 <= line1;

line1_data1 <= line1_data0;

line1_data2 <= line1_data1;

line2_data0 <= line2;

line2_data1 <= line2_data0;

line2_data2 <= line2_data1;

data_out_en0 <= data_in_en;

data_out_en1 <= data_out_en0;

data_out_en2 <= data_out_en1;

hs_r0 <= hs_in;

hs_r1 <= hs_r0;

hs_r2 <= hs_r1;

vs_r0 <= vs_in;

vs_r1 <= vs_r0;

vs_r2 <= vs_r1;

end

end

//-------------------------------------------------------------------

// line0_data0   line0_data1   line0_data2

// line1_data0   line1_data1   line1_data2

// line2_data0   line2_data1   line2_data2

//--------------------------------------------------------------------

always @(posedge clk or negedge rst_n) begin

if(!rst_n)

data_out <= 16'h0000;

else if(data_out_en1)

if((line0_data0 == 16'h0000) && (line0_data1 == 16'h0000) && (line0_data2 == 16'h0000) && (line1_data0 == 16'h0000) && (line1_data1 == 16'h0000) && (line1_data2 == 16'h0000) && (line2_data0 == 16'h0000) && (line2_data1 == 16'h0000) && (line2_data2 == 16'h0000))

data_out <= 16'hffff;

else if((line0_data0 == 16'hffff) && (line0_data1 == 16'hffff) && (line0_data2 == 16'hffff) && (line1_data0 == 16'hffff) && (line1_data1 == 16'hffff) && (line1_data2 == 16'hffff) && (line2_data0 == 16'hffff) && (line2_data1 == 16'hffff) && (line2_data2 == 16'hffff))

data_out <= 16'hffff;

else

data_out <= 16'h0000;

end

endmodule

4實驗結果

圖4 實驗原圖1

圖5實驗原圖2

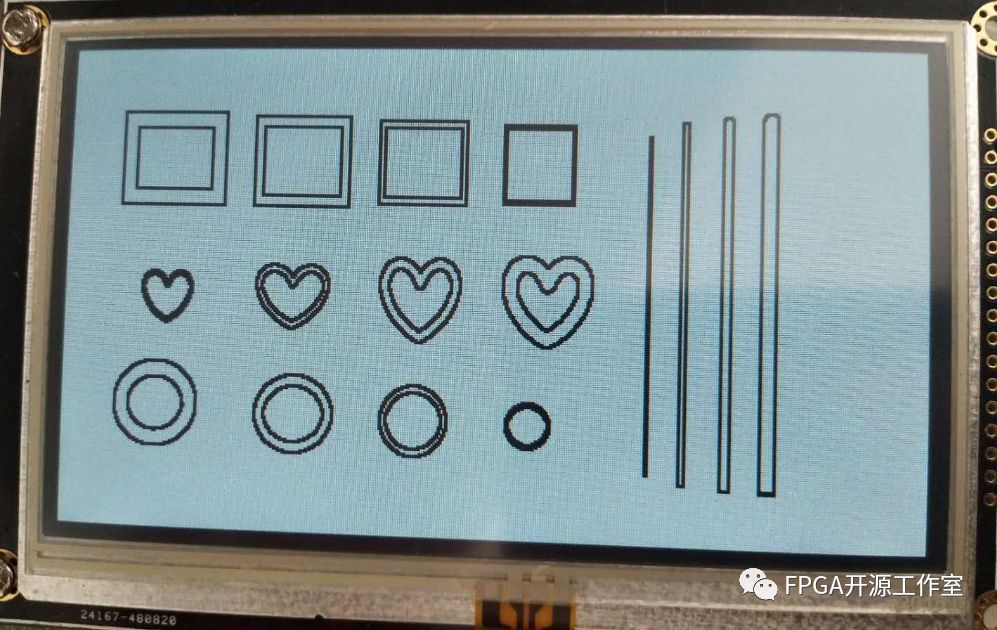

圖6 實驗結果圖1

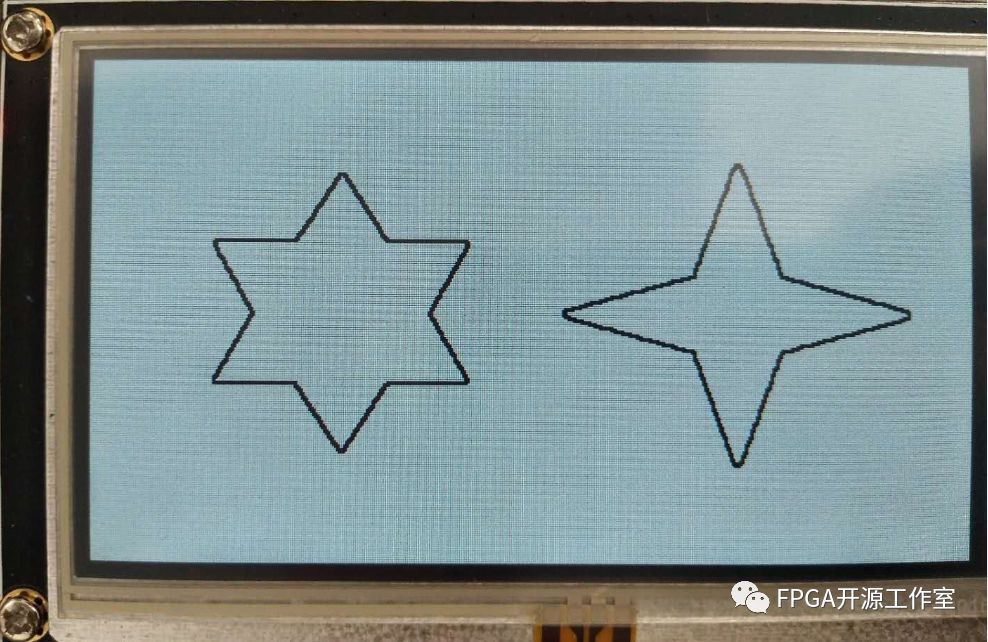

圖7 實驗結果圖2

結果分析：圖4和圖6對比，比較粗的線都被查找出了邊緣，只有最細的那條沒有被提取出來，并且被加粗，原因是最細的線條只有三個像素當查找出邊緣后顯示為黑色，兩邊黑色連在一起所以線條就變粗了。圖5和圖7邊緣查找沒有問題。
