基于FPGA的圖像差分處理

1背景知識

差分圖像就是目標場景在連續時間點圖像相減所構成的圖像,廣義的差分圖像定義為目標場景在時間點tk和tk+L所成圖像的差別。差分圖像是由目標場景在相鄰時間點的圖像相減得到的，從而能夠得到目標場景隨時間的變換。

差分圖像在許多領域得到了廣泛的應用，比如：視頻壓縮，生物醫學診斷，天文學，遙感，人臉識別等。

2 matlab仿真

MATLAB源碼：

Main.m

I = imread('flower.bmp'); figure, imshow(I);

I_gray = rgb2gray(I);figure,imshow(I_gray);

Id = mipcentraldiff(I_gray,'dx'); figure, imshow(Id);

Mipcentraldiff.m

function dimg = mipcentraldiff(img,direction)

% MIPCENTRALDIFF Finite difference calculations

%

% DIMG = MIPCENTRALDIFF(IMG,DIRECTION)

%

% Calculates the central-difference for?a given direction

% IMG : input image

% DIRECTION : 'dx'?or 'dy'

% DIMG : resultant image

%

% See also MIPFORWARDDIFF MIPBACKWARDDIFF MIPSECONDDERIV

% MIPSECONDPARTIALDERIV

% Omer Demirkaya, Musa Asyali, Prasana Shaoo, ...

% Medical Image Processing Toolbox

img = padarray(img,[1 1],'symmetric','both');

[row,col] = size(img);

dimg = zeros(row,col);

switch(direction)

case'dx',

dimg(:,2:col-1) = (img(:,3:col)-img(:,1:col-2))/2;

case'dy',

dimg(2:row-1,:) = (img(3:row,:)-img(1:row-2,:))/2;

otherwise,

disp('Direction is unknown');

end

dimg = dimg(2:end-1,2:end-1);

仿真結果：

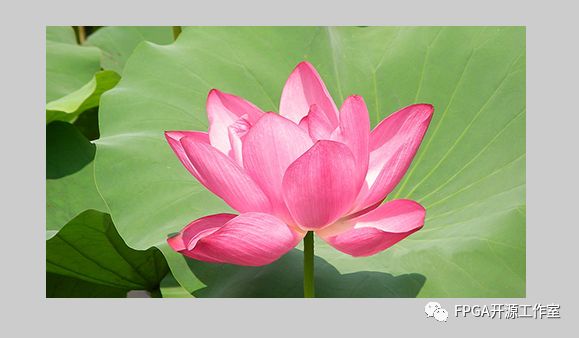

圖1 RGB原圖

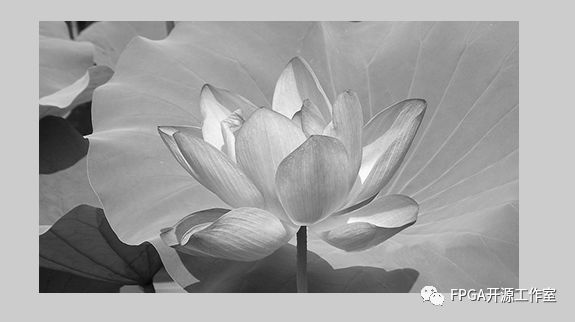

圖2 gray

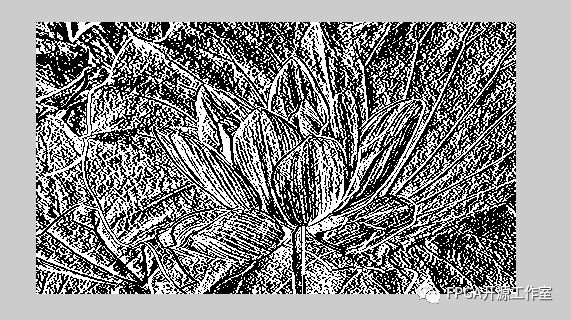

圖3 central_diff

3 FPGA設計

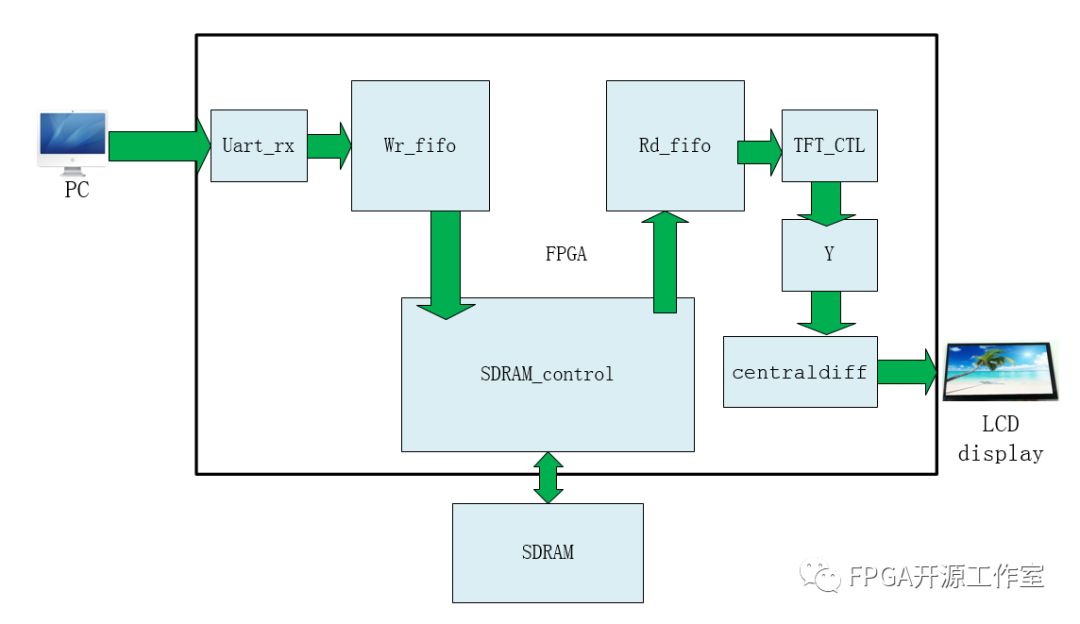

圖4 基于串口傳圖的中心差分

如圖4所示，我們將RGB565格式轉化為Ycbcr格式，Y通道進入中心差分模塊，完成中心差分算法。

FPGA源碼：

/*

Module name:

Description:

Data:         2018/03/16

Engineer:     lipu

e-mail:       137194782@qq.com

微信公眾號： FPGA開源工作室

*/

////////////////////////////////////////////////////////////////

wire [15:0] rgb;

wire hs;

wire vs;

wire de;

wire o_hs;

wire o_vs;

wire o_de;

wire[7 : 0]o_y_8b;

wire[7 : 0]o_cb_8b;

wire[7 : 0]o_cr_8b;

//assign TFT_rgb = {o_y_8b[7:3],o_y_8b[7:2],o_y_8b[7:3]};     //Y

//assign TFT_rgb = {o_cb_8b[7:3],o_cb_8b[7:2],o_cb_8b[7:3]};  //cb

//assign TFT_rgb = {o_cr_8b[7:3],o_cr_8b[7:2],o_cr_8b[7:3]};  //cr

//////////////////////////////////////////////////////////////

tft_ctrl tft_ctrl(

.Clk9M(clk9M),//系統輸入時鐘9MHZ

.Rst_n(Rst_n),//復位輸入，低電平復位

.data_in({Rd_data[7:0],Rd_data[15:8]}),//待顯示數據

.hcount(),//TFT行掃描計數器

.vcount(),//TFT場掃描計數器

.TFT_RGB(rgb),//TFT數據輸出

.TFT_HS(hs),//TFT行同步信號

.TFT_VS(vs),//TFT場同步信號

.TFT_CLK(TFT_clk),//TFT像素時鐘

.TFT_DE(de),//TFT數據使能

.TFT_begin(tft_begin),

.TFT_PWM(TFT_pwm)//TFT背光控制

)；

rgb_to_ycbcr  rgb_to_ycbcr_inst(

.clk(TFT_clk),

.i_r_8b({rgb[15:11],3'b0}),

.i_g_8b({rgb[10:5],2'b0}),

.i_b_8b({rgb[4:0],3'b0}),

.i_h_sync(hs),

.i_v_sync(vs),

.i_data_en(de),

.o_y_8b(o_y_8b),

.o_cb_8b(o_cb_8b),

.o_cr_8b(o_cr_8b),

.o_h_sync(o_hs),

.o_v_sync(o_vs),

.o_data_en(o_de)

);

reg [7:0] diff_data;

reg [7:0] o_y_8b_r0;

reg [7:0] o_y_8b_r1;

reg [7:0] o_y_8b_r2;

reg hs0;

reg hs1;

reg hs2;

reg vs0;

reg vs1;

reg vs2;

reg de0;

reg de1;

reg de2;

always @(posedge TFT_clk or negedge Rst_n) begin

if(!Rst_n) begin

hs0 <= 0;

hs1 <= 0;

hs2 <= 0;

vs0 <= 0;

vs1 <= 0;

vs2 <= 0;

de0 <= 0;

de1 <= 0;

de2 <= 0;

o_y_8b_r0 <= 0;

o_y_8b_r1 <= 0;

o_y_8b_r2 <= 0;

end

else begin

hs0 <= o_hs;

hs1 <= hs0;

hs2 <= hs1;

vs0 <= o_vs;

vs1 <= vs0;

vs2 <= vs1;

de0 <= o_de;

de1 <= de0;

de2 <= de1;

o_y_8b_r0 <= o_y_8b;

o_y_8b_r1 <= o_y_8b_r0;

o_y_8b_r2 <= o_y_8b_r1;

end

end

always @(posedge TFT_clk or negedge Rst_n) begin

if(!Rst_n)

diff_data <= 0;

else if(de2)

diff_data <= (o_y_8b_r2 - o_y_8b_r0) >>1;

else

diff_data <= diff_data;

end

assign TFT_rgb = {diff_data[7:3],diff_data[7:2],diff_data[7:3]};

assign TFT_de  = de1;

assign TFT_hs  = hs1;

assign TFT_vs  = vs1;

Endmodule

結果展示：

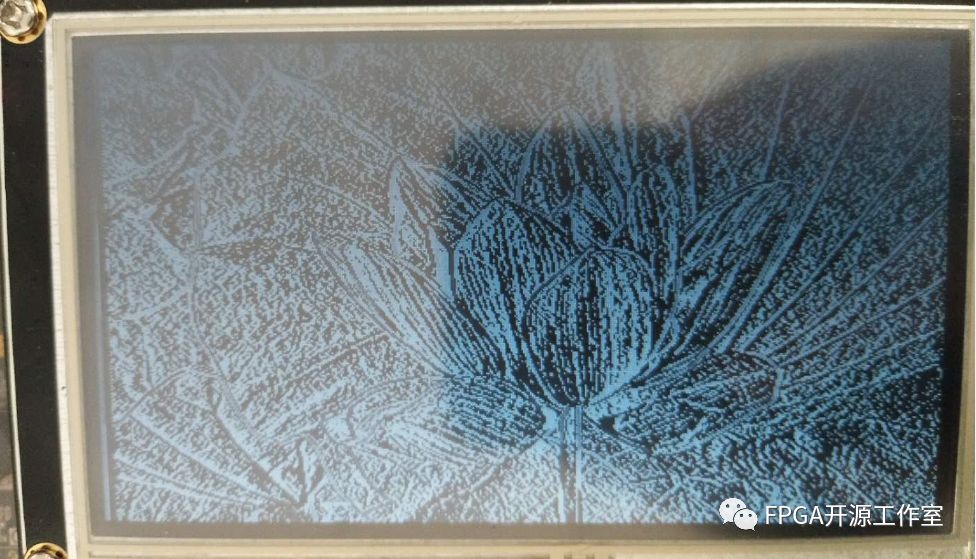

圖5 FPGA中心差分結果

如圖5所示，由于手機拍攝原因，圖片不是很清晰，但基本結果一致，實驗成功。我們將把中心差分模塊移植到基于ov5640的實時圖像采集系統完成rgb三通道的彩色輸出。

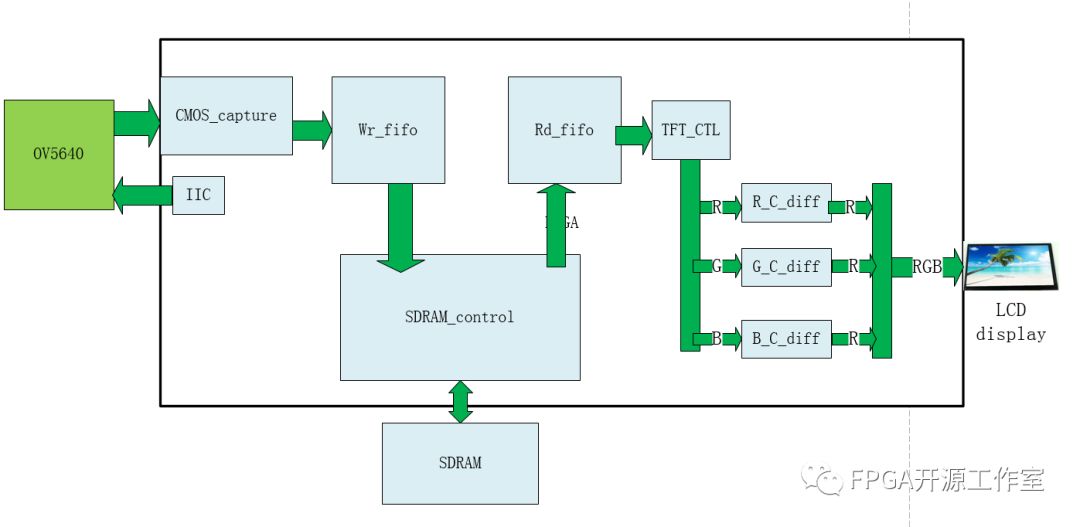

圖6 基于ov5640的r/g/b通道彩色實時輸出中心差分

實驗結果成功，部分帶有彩色。
