基于FPGA的數字識別的實現

01

背景知識

現如今隨著機器識別技術的日益成熟，在我們的日常生活中機器識別也隨處可見。大家常見的有二維碼識別，指紋識別，車牌識別等，這些技術已經相當成熟。還有現如今比較火的無人駕駛系統。無人駕駛系統中存在很多機器識別技術，包括對人或移動物體的識別，路標識別，以及距離估算等。而各種識別系統中，對數字的識別是必不可少的。數字在我們?nèi)祟愂澜鐭o處不在。

目前實現數字識別的方法大致分為以下4種：

1）使用軟件編程在傳統個人PC 上進行實現；

2）使用通用的 MCU 微型處理器（例如 51 單片機、 ARM 等）上進行實現；

3）使用通用 DSP 作為系統處理器進行實現；

4）使用專用 DSP 作為運算核心；

除以上四種方法以外， FPGA 以其獨有的硬件可并行運行的優勢，打破了傳統處理器順序執行的模式，可在一個時鐘周期內并行完成多個運算，相比于 DSP 在處理速度與處理能力上有了大幅的提高， 在具有成本低、集成化程度高、便于后期維護、 升級等優勢的同時使系統的運行速度能夠滿足圖像實時處理的需求，所以本設計決定采用 FPGA 作為硬件平臺，設計與實現一種基于FPGA 的數字識別系統。

02

基于FPGA的數字識別的方法

通常，針對印刷體數字識別使用的算法有：基于模版匹配的識別方法、基于BP 神經網絡的識別方法、基于數字特征的識別方法等。下文將對這幾種算法進行討論以及比較。
1>模版匹配法
模版匹配法是一種被較早應用的數字識別算法，該算法的關鍵是對所要識別
的所有數字進行模版構建，之后將圖像中的數字與所有的數字模版一一進行比較，
計算出圖像中數字與每個模版的相似度，根據所計算出的相似度結果進行識別。
其中相似度最高的模版即為我們所要識別的結果。模版匹配法的對數字的大小、
結構形狀的規范化程度要求很高，數字的規范化程度對識別的準確率有著直接的
影響。該算法原理較為簡單，但計算復雜度過大，同時不利于 FPGA 的實現。
2>神經網絡識別算法
神經網絡識別的方法是模仿動物神經網絡的特征，對信息進行分布式并行處
理的一種算法。神經網絡識別算法具有一定的抗干擾能力，但為了保證識別的準
確率，該算法需要負責并且大量的計算，來對神經網絡進行訓練，而過于復雜的
計算不利于 FPGA 對該算法的實現。
3>數字特征識別算法
基于數字特征的識別算法其核心是通過對數字的形狀以及結構等幾何特征
進行分析與統計，通過對數字特征的識別從而達到對圖像中數字的識別。

03

基于數字特征算法實現數字識別

我們采用基于數字特征的算法進行數字的識別，通過圖像采集模塊采集到圖像，進行灰度化，二值化，然后進行數字特征的提取和統計來完成對數字的識別，最終顯示到數碼管上，完成圖像信息到數字信息的轉化。

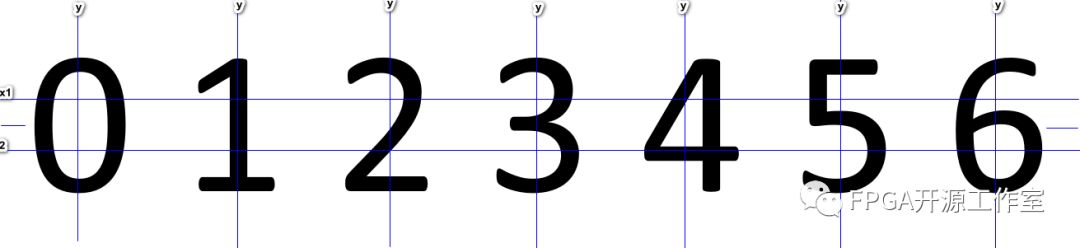

圖1 0-6 數字特征標線

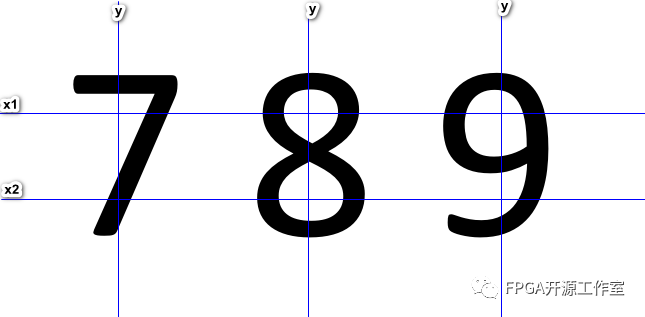

圖2  7-8 數字特征標線

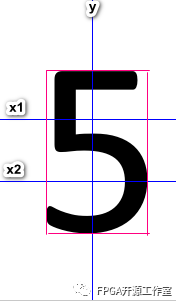

圖3  5數字特征

數字特征信息的提取基于打印體，如上圖1,圖2,圖3所示，以圖3數字5舉例，紅框是數字5的水平和豎直的上下左右邊界。X1在豎直方向的2/5處的水平線，x2在豎直方向的2/3處的水平線，y在水平方的1/2處的水直線。我們以此特征來統計x1,x2,y與數字5的交叉點。

以交叉統計法來區分0-9數字的特征如下表1：

表1   0-9數字特征統計表

數字	與y交叉點個數	與x1交叉點個數	與x2交叉點個數	分類
0	2	2	2	A
1	1	1	1	B
2	3	1	1	C
3	3	1	1	C
4	2	2	1	D
5	3	1	1	C
6	3	1	2	E
7	2	1	1	F
8	3	2	2	G
9	3	2	1	H

由于2,3,5的數字特征統計表一樣，無法區分所以我們繼續增加數字特征以區分2,3,5。如表2：

表2   2,3,5 數字特征統計

數字	與x1的交叉點位置（左，右）	與x2的交叉點位置（左，右）	分類
2	右	左	I(C)
3	右	右	J(C)
5	左	右	K(C)

這樣通過數字統計完全區分開數字0-9。然后利用FPGA系統搭建實時數字識別系統。

04

基于FPGA的數字識別的實現

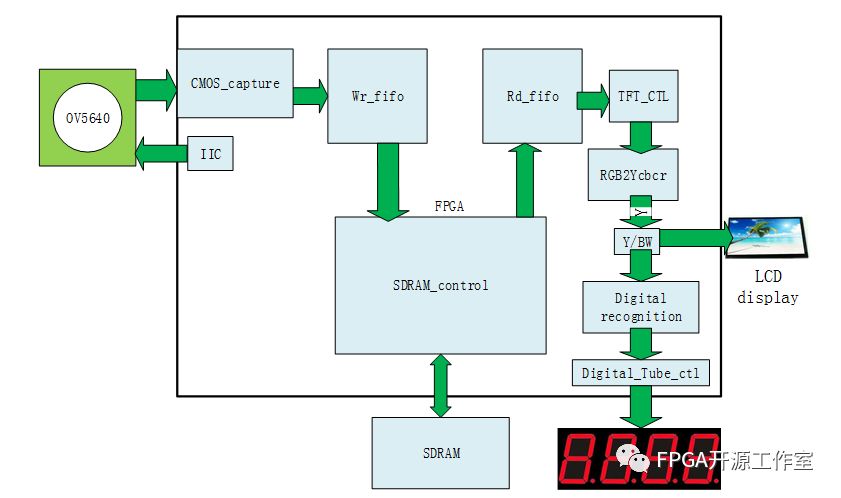

圖4 基于ov5640的FPGA實時數字識別系統

如圖4所示，我們圖像采集使用 ov5640  500W像素?cái)z像頭，采集到的彩色RGB圖像首先存入SDRAM中，然后由TFT顯示控制端讀出圖像數據，讀出RGB圖像數據后，我們首先進行RGB轉Ycbcr算法操作，然后對灰度圖像進行閾值分割，形成二值圖像。對二值數字圖像進行數字識別，最終顯示在數碼管上。

FPGA部分源碼

//------------------------------------------------------------------------

// VGA display

//--------------------------------------------------------------------------

always @(posedge TFT_VCLK or negedge rst_n) begin

if(!rst_n)

TFT_RGB <= 16'b0;

else if(hcount == 400 || vcount == 192 || vcount == 320)

TFT_RGB <= 16'hff00;

else

TFT_RGB <={o_y_8b[7:3],o_y_8b[7:2],o_y_8b[7:3]};

end

//-------------------------------------------------------------

//digital tube display

//-------------------------------------------------------------

always @(posedge TFT_VCLK or negedge rst_n) begin

if(!rst_n)

disp_data <= 32'h0;

else if((!TFT_VS_r0) && TFT_VS_r1)

case({x1_l,x1_r,x2_l,x2_r,y,x1,x2})

16'b1111_0010_0010_0010: disp_data <= {28'b0,4'h0}; //0

16'b1010_0001_0001_0001: disp_data <= {28'b0,4'h1}; //1

16'b0110_0011_0001_0001: disp_data <= {28'b0,4'h2}; //2

16'b0101_0011_0001_0001: disp_data <= {28'b0,4'h3}; //3

16'b1110_0010_0010_0001: disp_data <= {28'b0,4'h4}; //4

16'b1001_0011_0001_0001: disp_data <= {28'b0,4'h5}; //5

16'b1011_0011_0001_0010: disp_data <= {28'b0,4'h6}; //6

16'b0110_0010_0001_0001: disp_data <= {28'b0,4'h7}; //7

16'b1111_0011_0010_0010: disp_data <= {28'b0,4'h8}; //8

16'b1101_0011_0010_0001: disp_data <= {28'b0,4'h9}; //9

default: disp_data <= 32'b0;

endcase

else

disp_data <= disp_data;

End

結果展示

圖5 實驗原圖

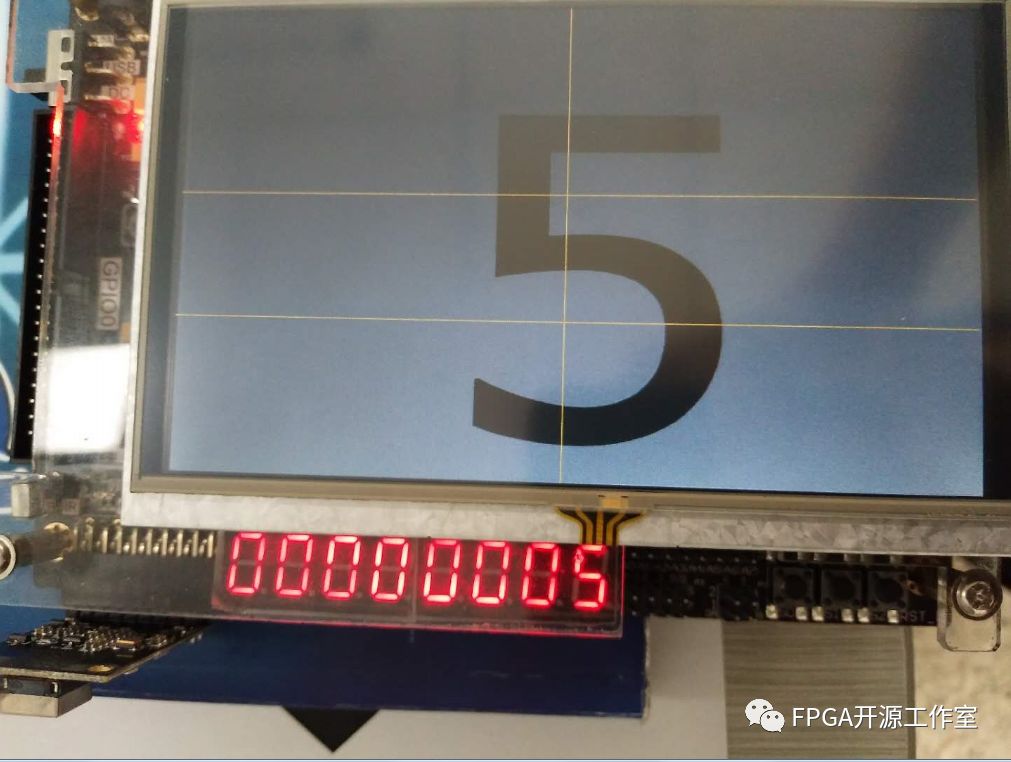

圖6 數字5識別

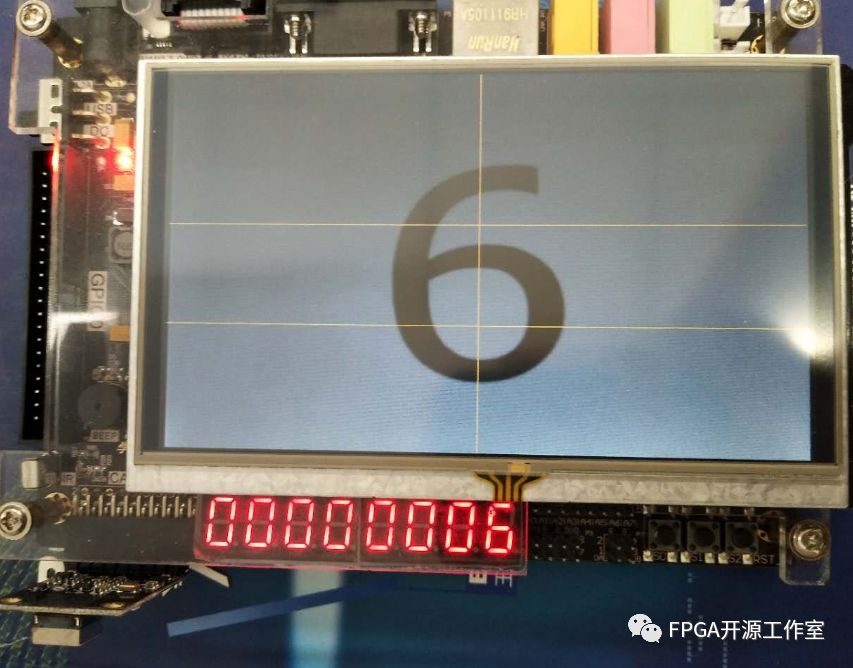

圖7 數字6 識別

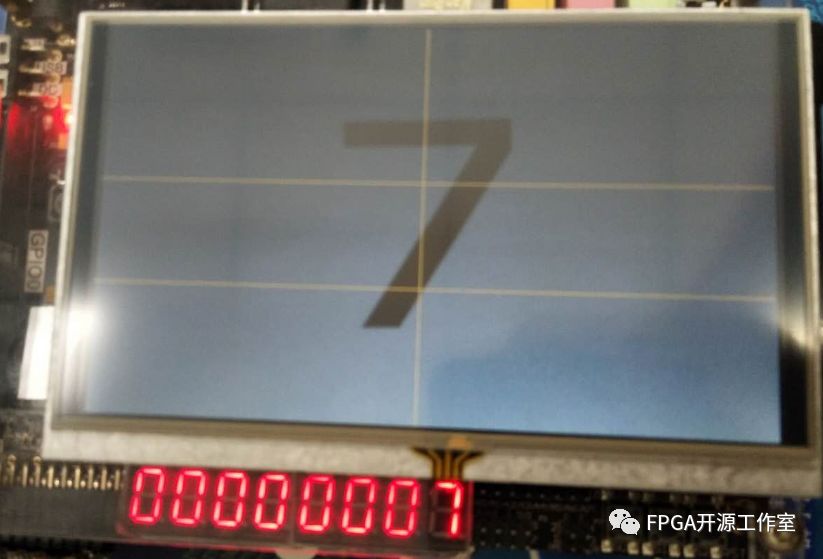

圖8 數字7 識別

結果分析

本實驗完成了對0-9數字的單個數字識別，對于多個數字的識別，我們要進行模塊分割，然后在每個模塊里邊再識別數字。我們可以加上語音系統來播報我們識別出來的數字，已到達更加人性化的更加實用的開發。
