FPGA圖像處理之行緩存(linebuffer)的設計一

背景知識
在FPGA數字圖像處理中,行緩存的使用非常頻繁,
例如我們需要圖像矩陣操作的時候就需要進行緩存,
例如圖像的均值濾波,中值濾波,高斯濾波以及sobel
邊緣查找等都需要行緩存設計。這里的重要性就不在
贅述。

FPGA實現
圖1 行緩存菊花鏈結構
如圖1所示,我們要設計n行同時輸出,就串聯n行。Line_buffer的大小設置由圖像顯示行的大?。▓D像寬度)決定。例如480*272 (480)。

intel shift register

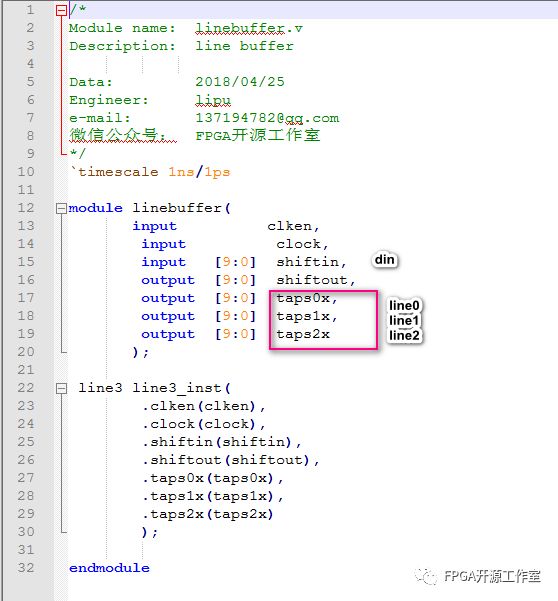

設計源碼:
Line3 IP設置:

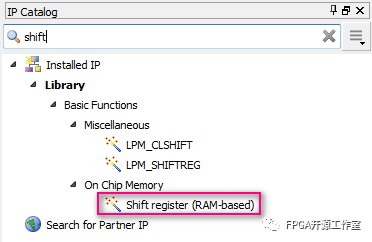

圖2 shift register IP

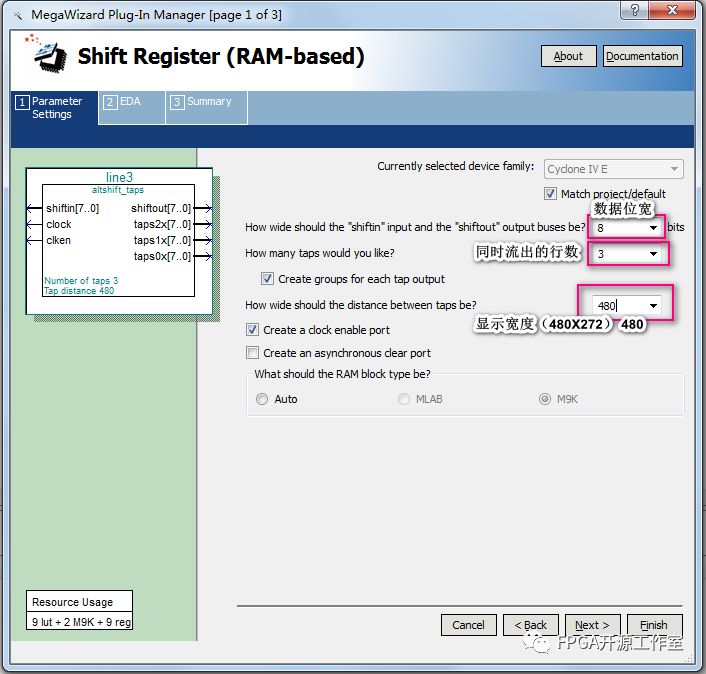

圖3 參數設置
如圖2,3所示,我們需要設計3x3的矩陣數據,就要同時流出三行的數據參數如圖3所示設置。

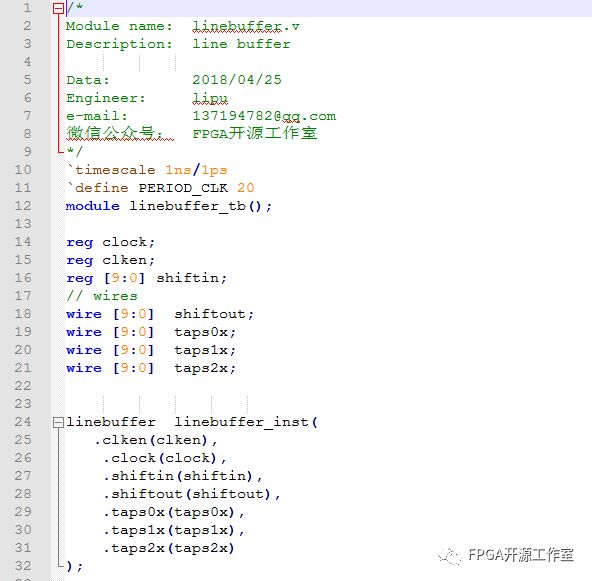

仿真頂層:
仿真結果:
圖4 整體效果

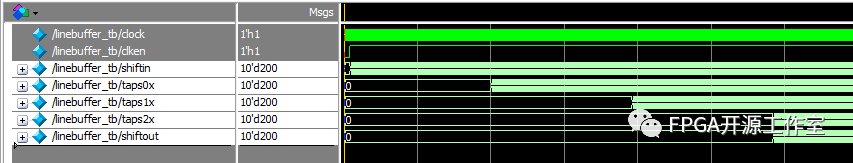

圖5 一行數據

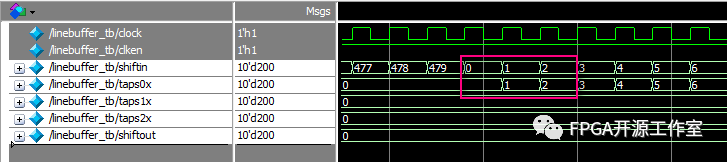

圖6 兩行數據

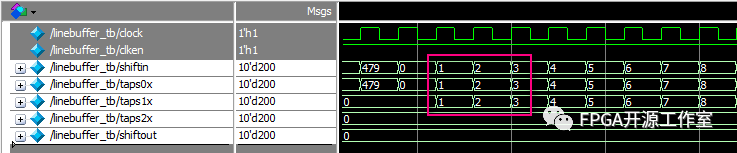

圖7 三行數據
如圖7所示,當三行數據全出來時,我們數據全部對齊,說明設計正確。

xilinx shift register

源碼:
IP設置:

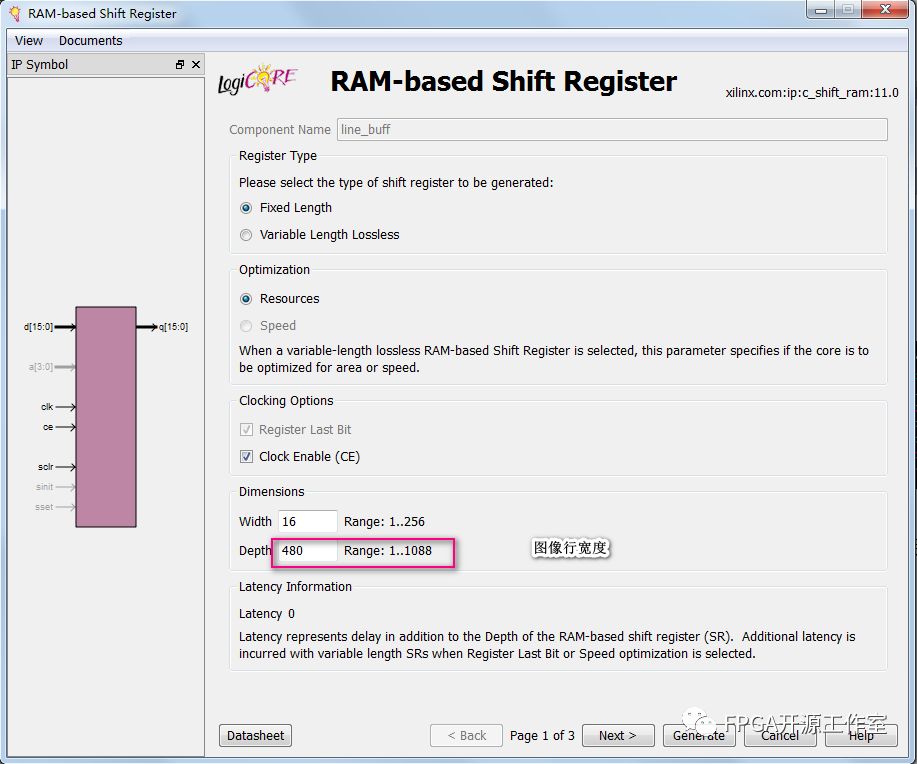

圖8 IP設置參數
圖9 Hierarchy

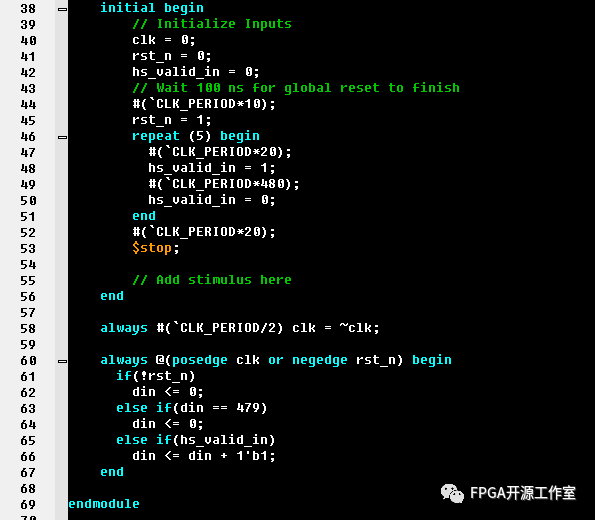

仿真頂層:
仿真結果:
圖10 仿真整體效果

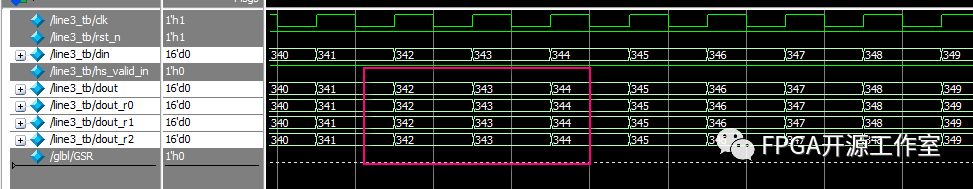

圖11 三行數據同時對齊輸出
至此我們完成了xilinx 和altera 的IP設計行緩存,但是此方法在某種情況下不夠靈活,所以下節我們將推出fifo設計行緩存。
