基于FPGA的數字識別的實現二

01

背景知識

對于FPGA識別數字的基本算法知識請查看《基于FPGA的數字識別的實現》一文，對于數字位置的實時跟蹤的基本算法知識請查看《基于FPGA的實時移動目標的追蹤》一文。本節將基于FPGA的目標跟蹤以及統計學的特征統計來實現對數字的位置實時定位以及數字識別，不在局限于數字在屏幕中的位置，也不局限數字的大小。

02

基于FPGA的數字識別的實現

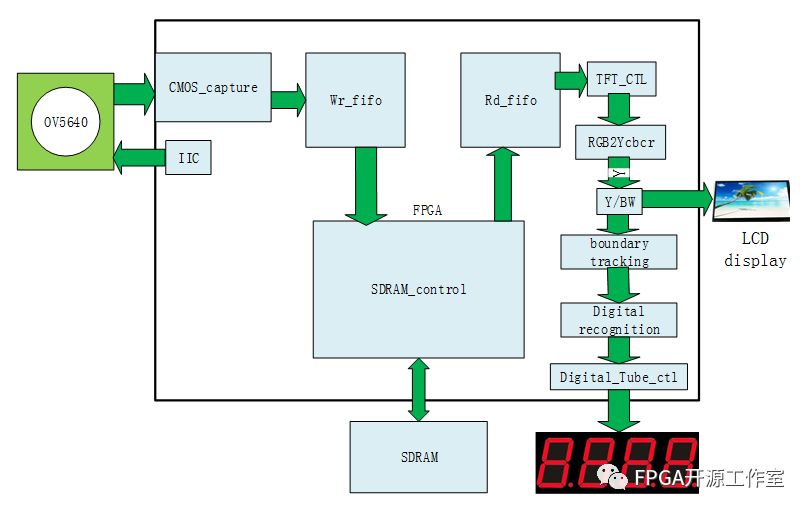

圖1 基于ov5640的FPGA實時數字識別系統

如圖1所示，我們圖像采集使用 ov5640 cmos  500W像素攝像頭，將采集到的彩色RGB圖像首先存入SDRAM中，然后由TFT顯示控制端讀出圖像數據，讀出RGB圖像數據后，我們首先進行RGB轉Ycbcr算法操作，然后對灰度圖像進行閾值分割，形成二值圖像，對二值數字圖像進行邊界追蹤的基礎上進行數字識別，最終將邊界顯示在TFT5寸屏幕上，將識別的數字信息顯示在數碼管上。

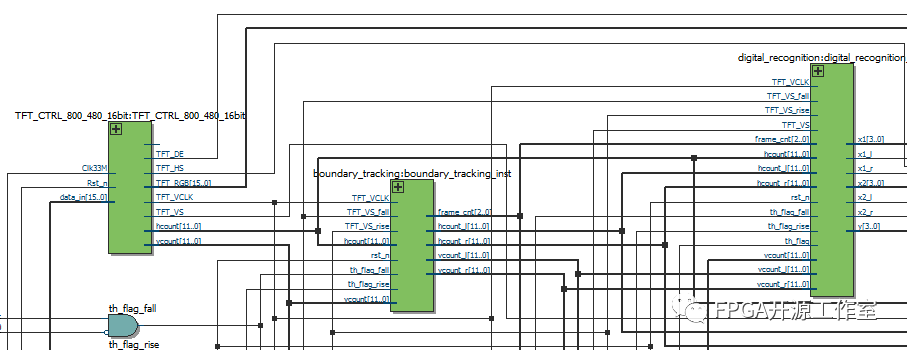

圖2 邊界追蹤數字識別的三大主要核心模塊

如圖2 所示，以TFT屏的顯示時序為基準，首先進行邊界追蹤，識別數字邊界后，我們在邊界的基礎上進行統計特征的數字識別。

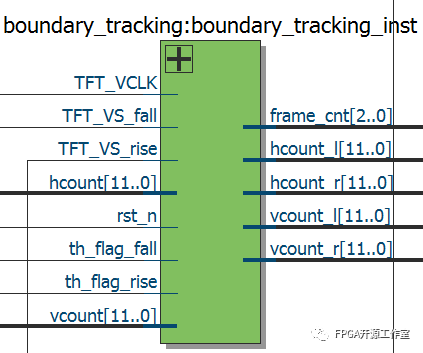

圖3 邊界追蹤模塊

如圖3 所示，hcount為列計數器，vcount為行計數器，TFT_VS_fall和TFT_VS_rise分別是幀下降沿標志和幀上升沿標志，frame_cnt為幀計數器，hcount_l和hcount_r分別是識別后數字的左右邊界，vcount_l和vcount_r分別是數字的上下邊界。Th_flag_fall和th_flag_rise分別是灰度圖像閾值后的下降沿和上升沿標志。

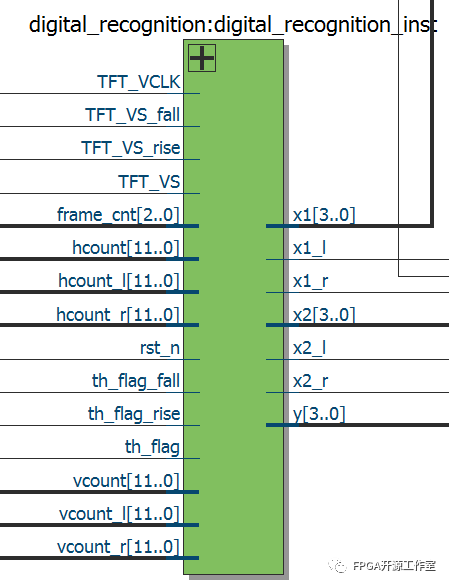

圖4 數字識別模塊

如圖4 所示基本的邊界信息均來自數字邊界識別模塊，數字識別模塊主要的到數字統計學的兩橫一豎（x1,x2,y）與數字的交點信息，以及其他補充信息。

部分核心代碼：

/*

Module name:  digital_recognition.v

Description:  digital recognition

Data:         2018/04/17

Engineer:     lipu

e-mail:       137194782@qq.com

微信公眾號： FPGA開源工作室

*/

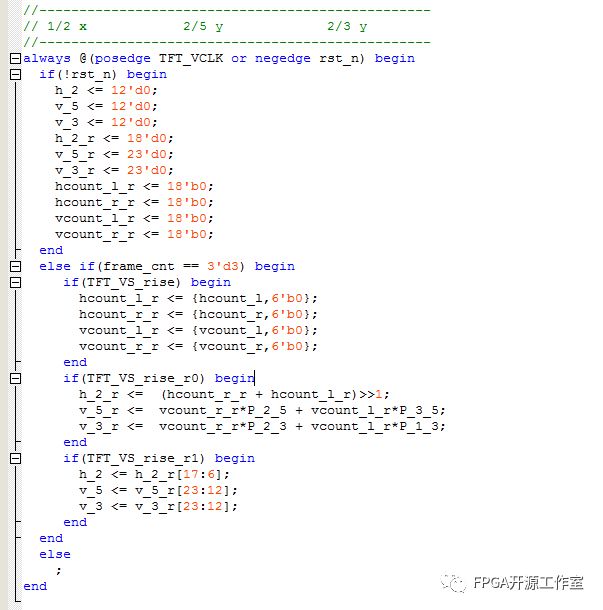

數字識別x1 ,x2,y核心代碼：

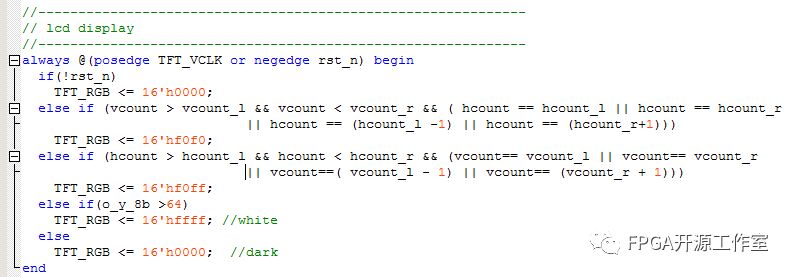

TFT顯示屏顯示代碼：

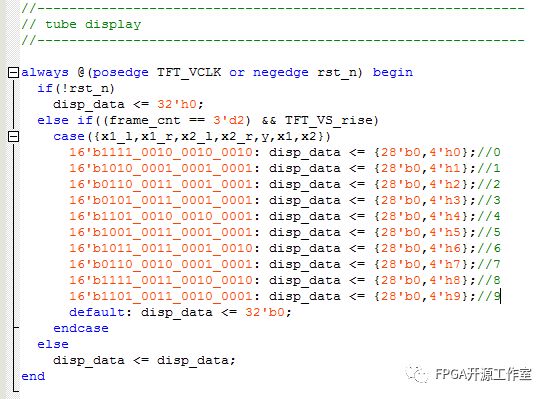

數字識別與數碼管顯示對接代碼：

結果展示

圖5 實驗原圖

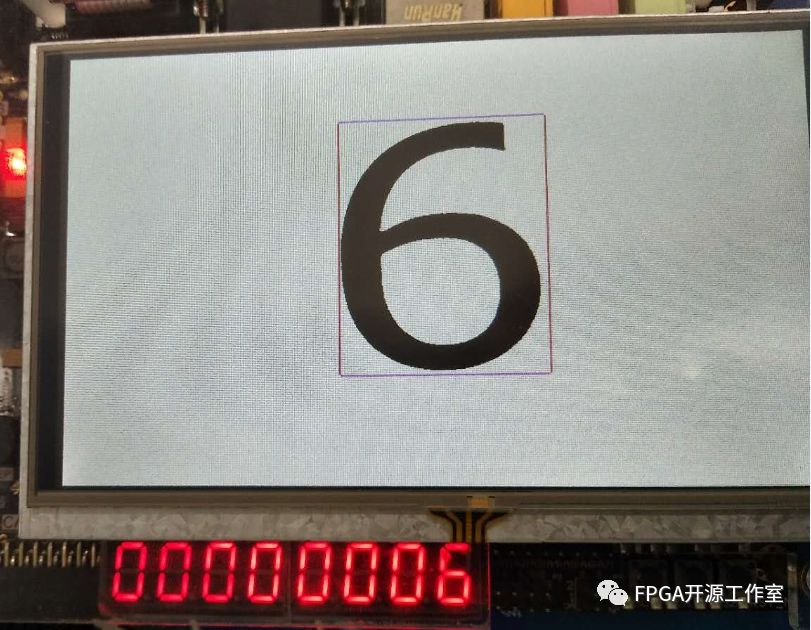

圖6 邊界跟蹤數字識別6

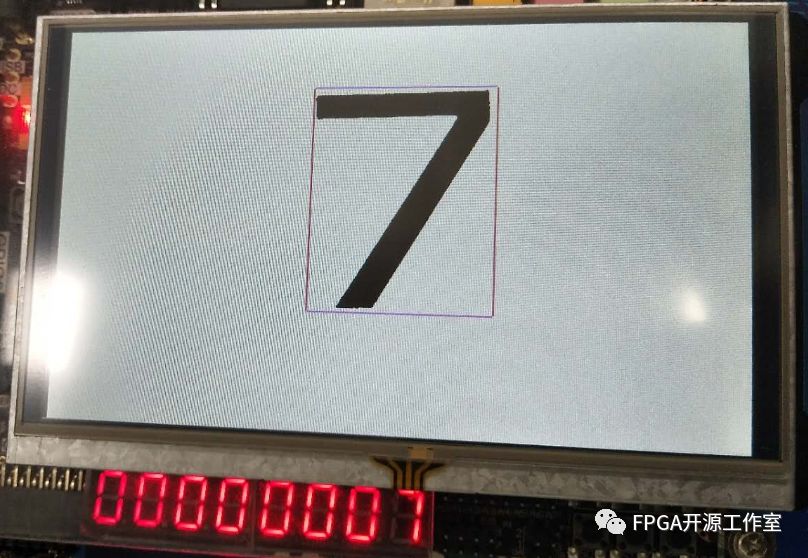

圖7 邊界跟蹤數字識別7

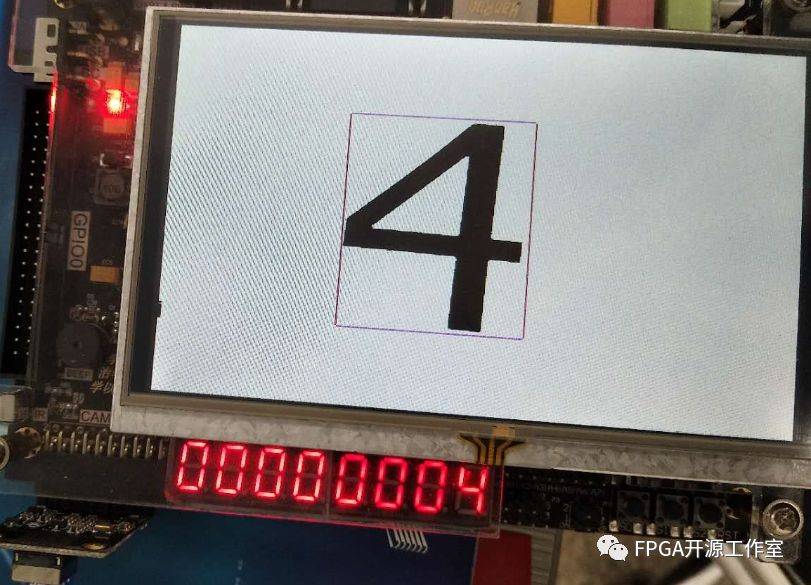

圖8 邊界跟蹤數字識別4

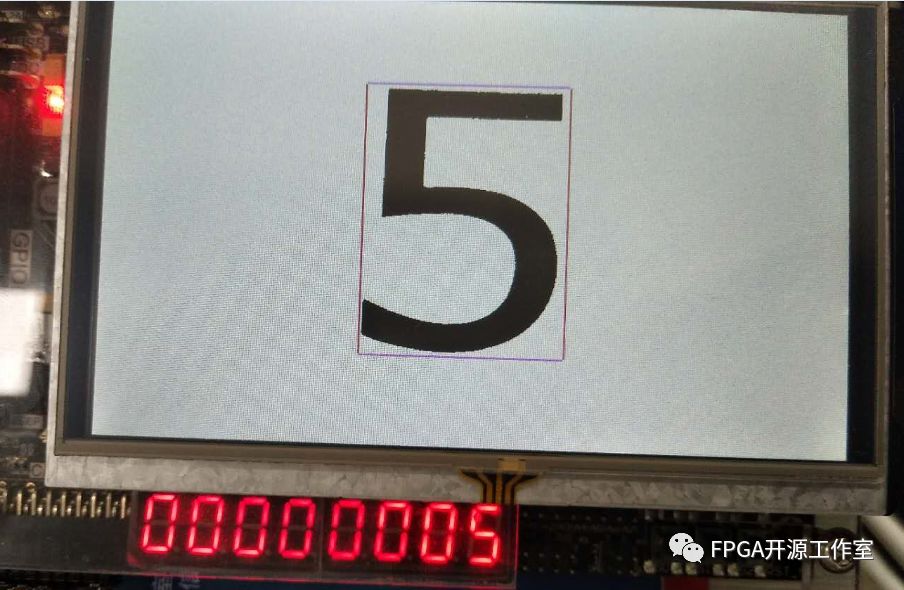

圖9 邊界跟蹤數字識別5

展望

基于機器視覺的識別是走向人工智能的必然之路，字符的識別就是這條路的敲門磚。本次實驗的結果完成了無論數字大小，數字在屏幕中的位置均可正確識別?；诖?，可以開發人臉位置識別，人臉模板匹配識別，車牌識別等現如今比較火的機器視覺，人工智能等。
