基于FPGA灰度圖像的形態學膨脹算法的實現
1 背景知識
腐蝕與膨脹是形態學濾波的兩個基本運算，通過腐蝕和膨脹兩種運算可以實現多種功能，主要如下：
（1） 消除噪聲；
（2）分割出獨立的圖像元素；
（3）在圖像中連接相鄰的元素；
（4）尋找圖像中明顯的極大值和極小值區域；
（5）求出圖像的梯度。

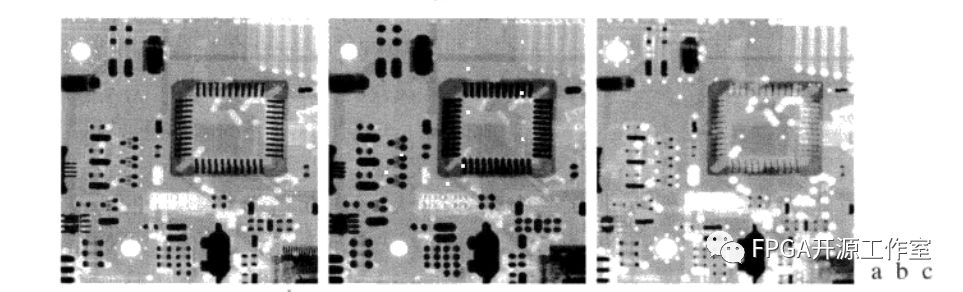

圖1 腐蝕膨脹示意圖
圖1 a為大小為448X425像素的灰度級X射線圖像；b使用半徑為2個像素的圓盤形結構元對圖像的腐蝕結果；c用相同的結構元對圖像的膨脹結果。原圖有Lixi公司提供。
1）形態學濾波之膨脹
膨脹(dialate)就是求局部最大值的操作。
從數學角度來看就是將圖像f和核（結構元）b進行卷積的一個過程。
當b的原點位于（x,y）處時，用一個平坦的結構元b在（x,y）處對圖像f的膨脹，定義為圖像f中與b重合區域的最大值，即：
為了方便起見，將膨脹操作記為：
(x,y)表示當前輸入圖像的行列坐標；
f(x,y)表示坐標點（x,y）處的圖像像素值；
g(x,y)表示坐標點（x,y）處的濾波結果；
（s,t）表示作用域。
2 matlab仿真灰度圖像的腐蝕與膨脹
Matlab膨脹源碼：
%%image dilate
clc
clear all

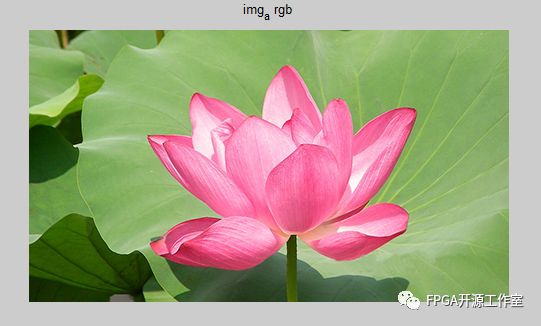

img_a = imread('flower.bmp');
figure,imshow(img_a);
title('img_a rgb');

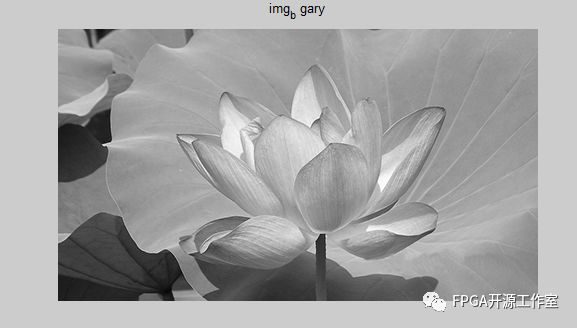

img_b = rgb2gray(img_a);
figure,imshow(img_b);
title('img_b gary');
a = [1,1,1;
1,1,1;
1,1,1]; %structural element
b = [1,1,1,1,1;
1,1,1,1,1;
1,1,1,1,1;
1,1,1,1,1;
1,1,1,1,1];
c = [1,1,1,1,1,1,1;
1,1,1,1,1,1,1;
1,1,1,1,1,1,1;
1,1,1,1,1,1,1;
1,1,1,1,1,1,1;
1,1,1,1,1,1,1;
1,1,1,1,1,1,1];

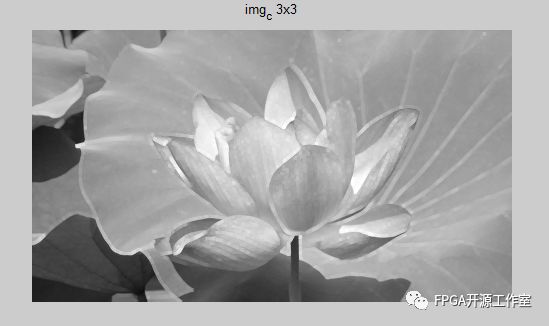

img_c = imdilate(img_b,a);
figure,imshow(img_c);
title('img_c 3x3');

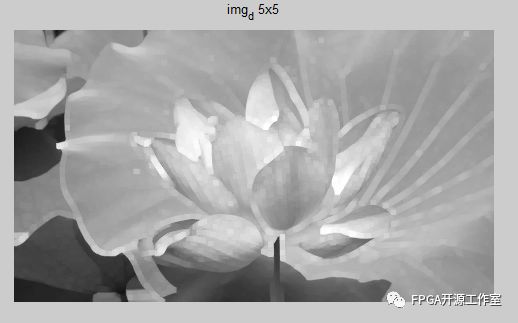

img_d = imdilate(img_b,b);
figure,imshow(img_d);
title('img_d 5x5');

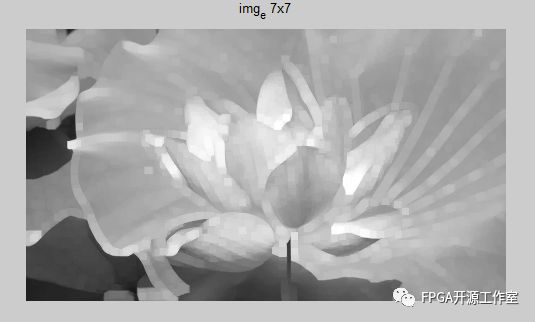

img_e = imdilate(img_b,c);
figure,imshow(img_e);
title('img_e 7x7');
3.1 膨脹模塊的設計
1）比較子模塊
2）一維形態學膨脹子模塊
3）二維形態學腐蝕子模塊

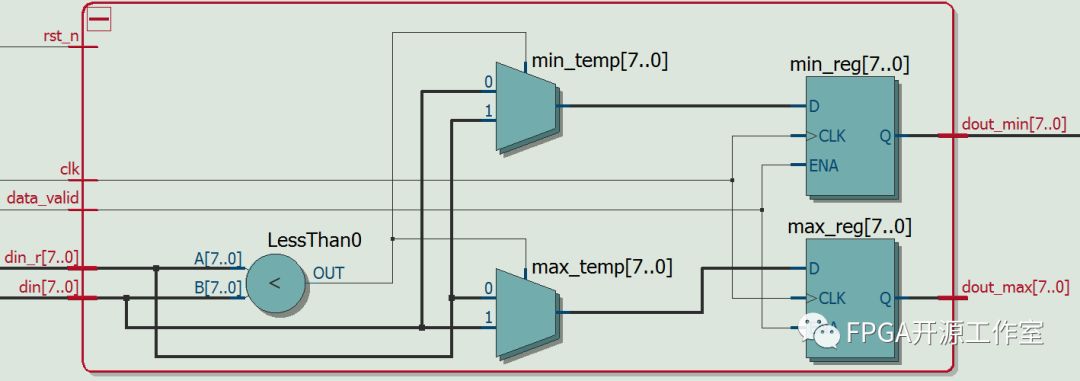

（1） 比較子模塊
為了代碼更好的移植，我們將比較子模塊設計為獨立的子模塊。
Erode：輸出倆個數據的較小值。
比較子模塊源碼：
/*
Module name: minmax.v
Description:
Data: 2018/03/14
Engineer: lipu
e-mail: 137194782@qq.com
*/
`timescale 1ns/1ps
module minmax(
clk, //pixel clock
rst_n,
data_valid,
din,
din_r,
dout_min,
dout_max
);
parameter WIDTH = 8; // data width 8 bit
parameter USE_REG = 1; // USE_REG = 1 Data delay 1ns output. USE_REG = 0 Don't delay.
input clk; //pixel clock
input rst_n;
input data_valid;
input [WIDTH-1:0] din;
input [WIDTH-1:0] din_r;
output [WIDTH-1:0] dout_min;
output [WIDTH-1:0] dout_max;
wire minmax_flag;
wire [WIDTH-1:0] min_temp;
wire [WIDTH-1:0] max_temp;
reg [WIDTH-1:0] min_reg;
reg [WIDTH-1:0] max_reg;
// min or max flag
assign minmax_flag = (din > din_r) ? 1'b1:1'b0;
// min
assign min_temp = (minmax_flag == 1'b1) ? din_r : din;
// max
assign max_temp = (minmax_flag == 1'b1) ? din : din_r;
// USE_REG == 1
generate
if(USE_REG == 1)
begin : MAP0
always @(posedge clk) begin
if(data_valid) begin
min_reg <= #1 min_temp;
max_reg <= #1 max_temp;
end
end
assign dout_min = min_reg;
assign dout_max = max_reg;
end
endgenerate
//USE_REG == 0
generate
if(~(USE_REG == 1))
begin : MAP1
assign dout_min = min_temp;
assign dout_max = max_temp;
end
endgenerate
endmodule
比較子模塊仿真源碼：
/*
Module name: minmax_tb.v
Description:
*/
`timescale 1ns/1ps
`define WIDTH 8
`define CLK_PERIOD 10
module minmax_tb();
reg clk; //pixel clock
reg rst_n;
reg data_valid;
reg [`WIDTH-1:0] din;
reg [`WIDTH-1:0] din_r;
wire [`WIDTH-1:0] dout_min;
wire [`WIDTH-1:0] dout_max;
minmax minmax_inst(
.clk(clk), //pixel clock
.rst_n(rst_n),
.data_valid(data_valid),
.din(din),
.din_r(din_r),
.dout_min(dout_min),
.dout_max(dout_max)
);
initial begin
clk = 0;
rst_n = 0;
data_valid = 0;
#(`CLK_PERIOD*10);
rst_n = 1;
#(`CLK_PERIOD*10);
data_valid = 1;
#(`CLK_PERIOD*100);
data_valid = 0;
#(`CLK_PERIOD*10);
$stop;
end
always #(`CLK_PERIOD/2)clk = ~clk;
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
din <= 8'd0;
else if(data_valid)
din <= {$random}%255;
else
din <= 8'b0;
end
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
din_r <= 8'd0;
else if(data_valid)
din_r <= din;
else
din_r <= 8'b0;
end
Endmodule

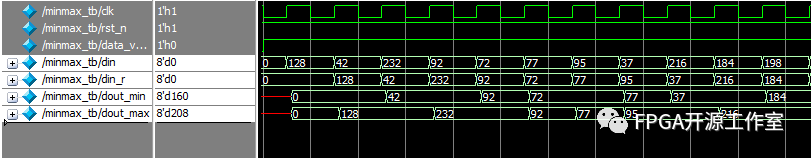

比較子模塊仿真波形：
|
|
t |
t+1 |
t+2 |
t+3 |
t+4 |
t+5 |
t+6 |
t+7 |
t+8 |
t+9 |
t+10 |
|
din |
128 |
42 |
232 |
92 |
72 |
77 |
95 |
37 |
216 |
184 |
198 |
|
din_r |
X |
128 |
42 |
232 |
92 |
72 |
77 |
95 |
37 |
216 |
184 |
|
dout_min |
X |
X |
42 |
42 |
92 |
72 |
72 |
77 |
37 |
37 |
184 |
|
dout_max |
X |
X |
128 |
232 |
232 |
92 |
77 |
95 |
95 |
216 |
216 |
當我們需要做膨脹算法時，數據取dout_max;當我們需要做腐蝕算法時，數據取dout_min。

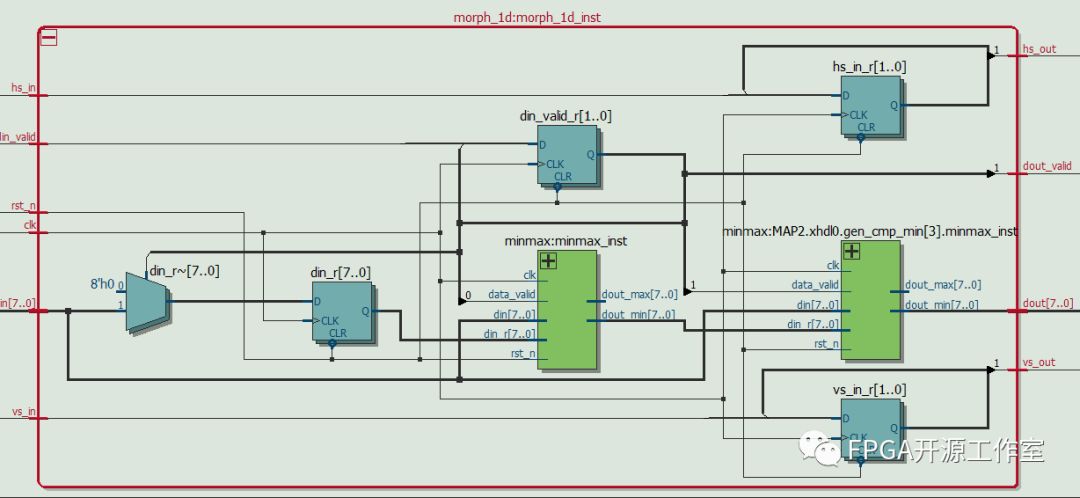

（2）一維形態學腐蝕膨脹模塊設計
我們要完成對nxn窗口的腐蝕或者膨脹首先我們要做圖像行的一維腐蝕或膨脹。例如我們要做3x3窗口的腐蝕或膨脹，一維形態學腐蝕或膨脹如圖所示：

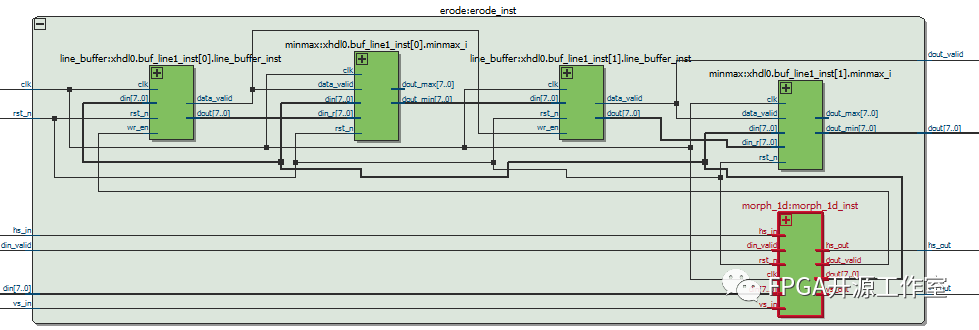

(3) 二維形態學腐蝕與膨脹子模塊設計

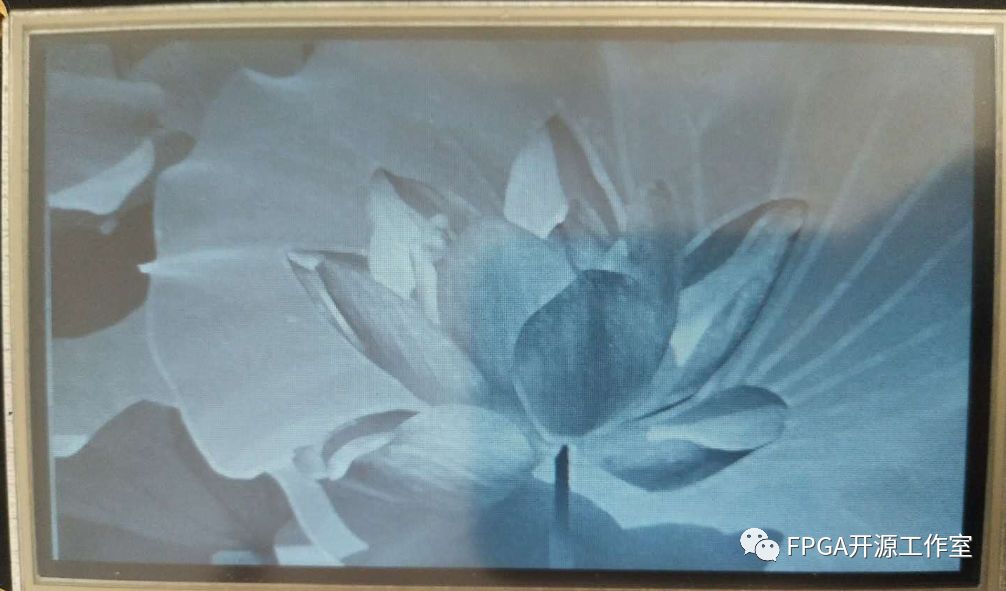

形態學膨脹結果演示：
頂層源碼：
////////////////////////////////////////////////////////////////
wire [15:0] rgb;
wire hs;
wire vs;
wire de;
wire o_hs;
wire o_vs;
wire o_de;
wire [7 : 0]o_y_8b;
wire [7 : 0]o_cb_8b;
wire [7 : 0]o_cr_8b;
wire [7 : 0] dout;
//assign TFT_rgb = {o_y_8b[7:3],o_y_8b[7:2],o_y_8b[7:3]}; //Y
//assign TFT_rgb = {o_cb_8b[7:3],o_cb_8b[7:2],o_cb_8b[7:3]}; //cb
//assign TFT_rgb = {o_cr_8b[7:3],o_cr_8b[7:2],o_cr_8b[7:3]}; //cr
tft_ctrl tft_ctrl(
.Clk9M(clk9M),//系統輸入時鐘9MHZ
.Rst_n(Rst_n),//復位輸入，低電平復位
.data_in({Rd_data[7:0],Rd_data[15:8]}),//待顯示數據
.hcount(),//TFT行掃描計數器
.vcount(),//TFT場掃描計數器
.TFT_RGB(rgb),//TFT數據輸出
.TFT_HS(hs),//TFT行同步信號
.TFT_VS(vs),//TFT場同步信號
.TFT_CLK(TFT_clk),//TFT像素時鐘
.TFT_DE(de),//TFT數據使能
.TFT_begin(tft_begin),
.TFT_PWM(TFT_pwm)//TFT背光控制
);
rgb_to_ycbcr rgb_to_ycbcr_inst(
.clk(TFT_clk),
.i_r_8b({rgb[15:11],3'b0}),
.i_g_8b({rgb[10:5],2'b0}),
.i_b_8b({rgb[4:0],3'b0}),
.i_h_sync(hs),
.i_v_sync(vs),
.i_data_en(de),
.o_y_8b(o_y_8b),
.o_cb_8b(o_cb_8b),
.o_cr_8b(o_cr_8b),
.o_h_sync(o_hs),
.o_v_sync(o_vs),
.o_data_en(o_de)
);
/*
erode erode_inst(
.clk(TFT_clk),
.rst_n(Rst_n),
.hs_in(o_hs),
.vs_in(o_vs),
.din(o_y_8b),
.din_valid(o_de),
.dout(dout),
.dout_valid(TFT_de),
.hs_out(TFT_hs),
.vs_out(TFT_vs)
);
*/
dilate dilate_inst(
.clk(TFT_clk),
.rst_n(Rst_n),
.hs_in(o_hs),
.vs_in(o_vs),
.din(o_y_8b),
.din_valid(o_de),
.dout(dout),
.dout_valid(TFT_de),
.hs_out(TFT_hs),
.vs_out(TFT_vs)
);
assign TFT_rgb = {dout[7:3],dout[7:2],dout[7:3]}; //Y
//assign TFT_rgb = {o_y_8b[7:3],o_y_8b[7:2],o_y_8b[7:3]}; //Y
