Xilinx Vivado 硬件診斷（ ila和vio的使用）

1背景知識

在我們的FPGA設計項目中，硬件的診斷和校驗可能會占去超過30%—40%的FPGA開發時間，FPGA的debug也是FPGA設計中重要的一環。掌握并靈活運用FPGA設計工具的debug功能也是加快FPGA設計的關鍵。

1.1 ILA(Integrated Logic Analyzer)

FPGA設計中的信號連接到ILA核的時鐘和探針輸入如圖1。這些信號附加到探針輸入，以設計速度采樣，并使用片上塊RAM（BRAM）存儲。核參數指定探針的數量、跟蹤樣本深度和每個探針輸入的寬度。使用與FPGA的JTAG接口連接的自動實例化調試核心集線器與ILA核進行通信。

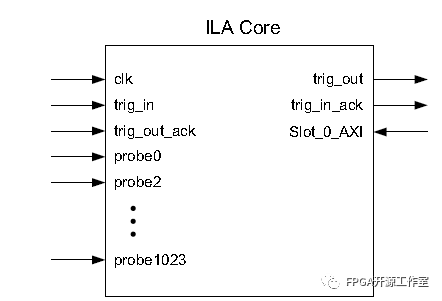

圖1 ILA Core

1.2 VIO (Virtual Input/Output core)

VIO核是一個可定制的核，可以實時監控和驅動內部FPGA信號。不像ILA核，不需要片上或片外RAM。

VIO核有兩種類型的信號：

. Input probes

.Output probes

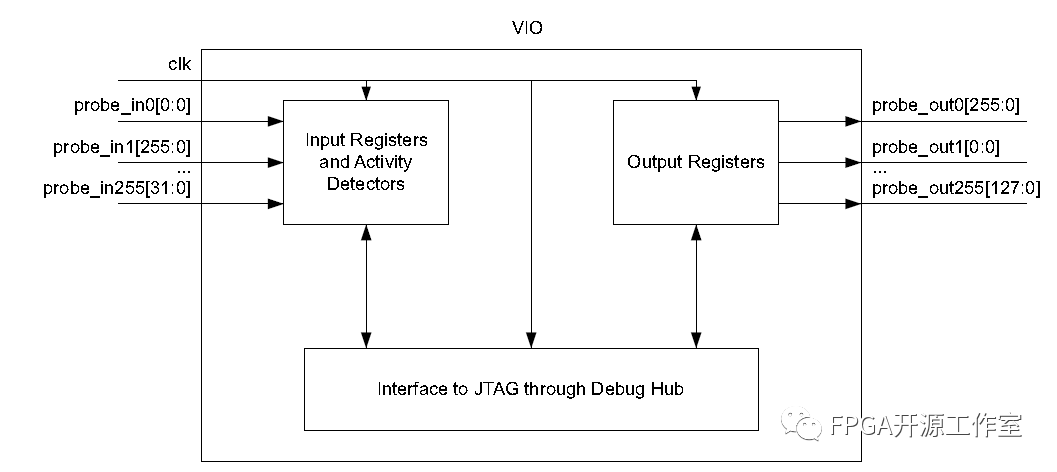

圖2 VIO Block Diagram

2 ila 和 vio在工程中使用

我們使用uart工程來做示例。

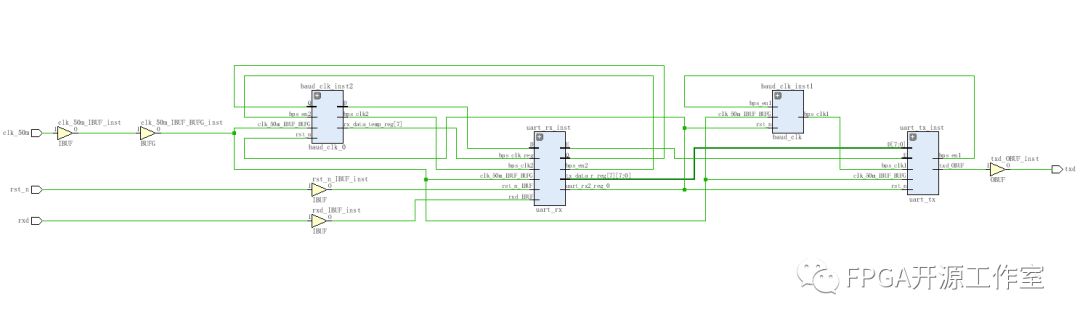

圖3 uart示例模塊圖

如圖3所示，整個串口工程包括波特率時鐘產生模塊，串口接收模塊和串口發送模塊。我們將使用ila IP對uart_rx模塊的接收數據進行debug，使用vio IP對uart_tx模塊進行debug。

我們使用Ila將對 rx_data的接收數據進行實時觀測，以此來判斷程序是否正確。

2.1 ila IP和vio IP的創建

Ila IP的創建，首先打開 IP Catalog如圖4。

圖4 IP Catalog

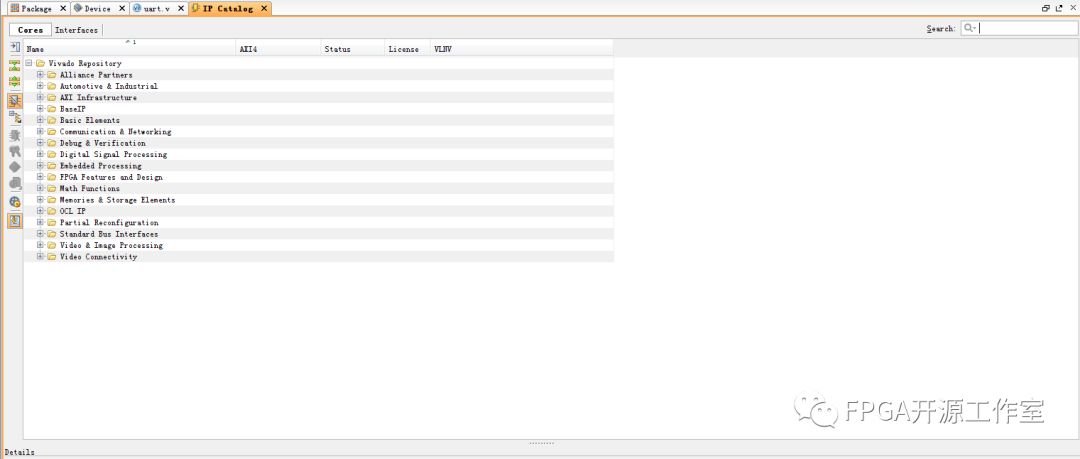

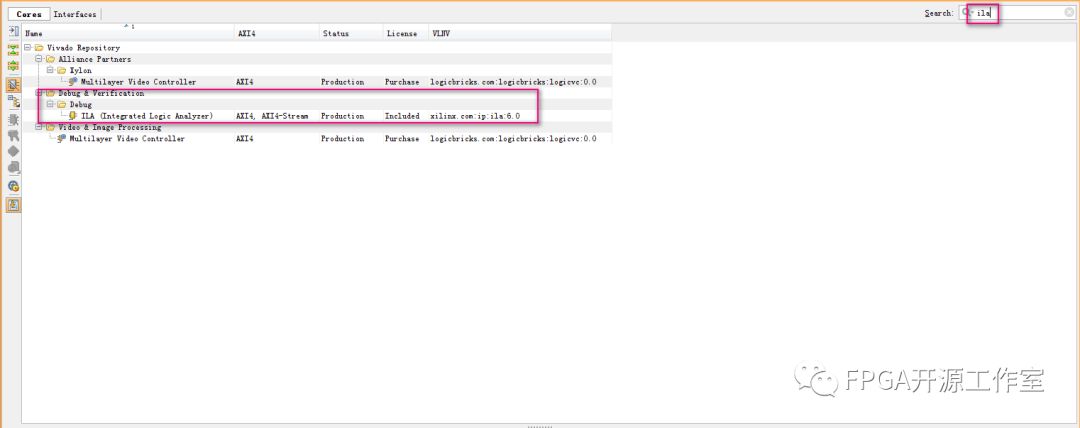

搜索ila如圖5。

圖5 ila ip

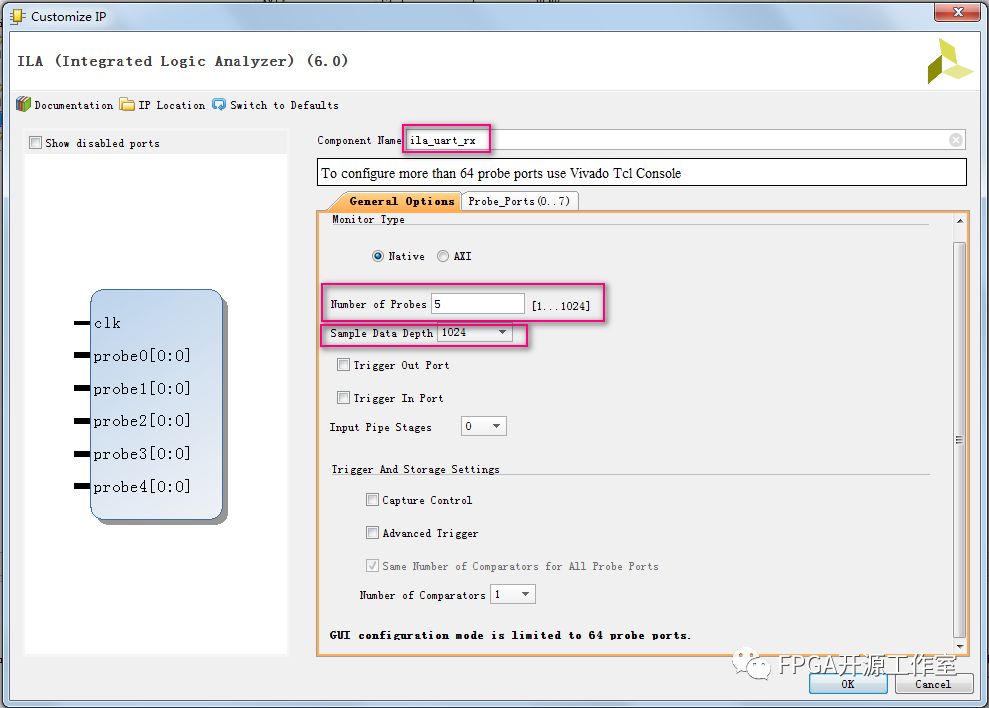

雙擊打開ila IP ,相關參數設置如圖6。

圖6 ila IP參數設置

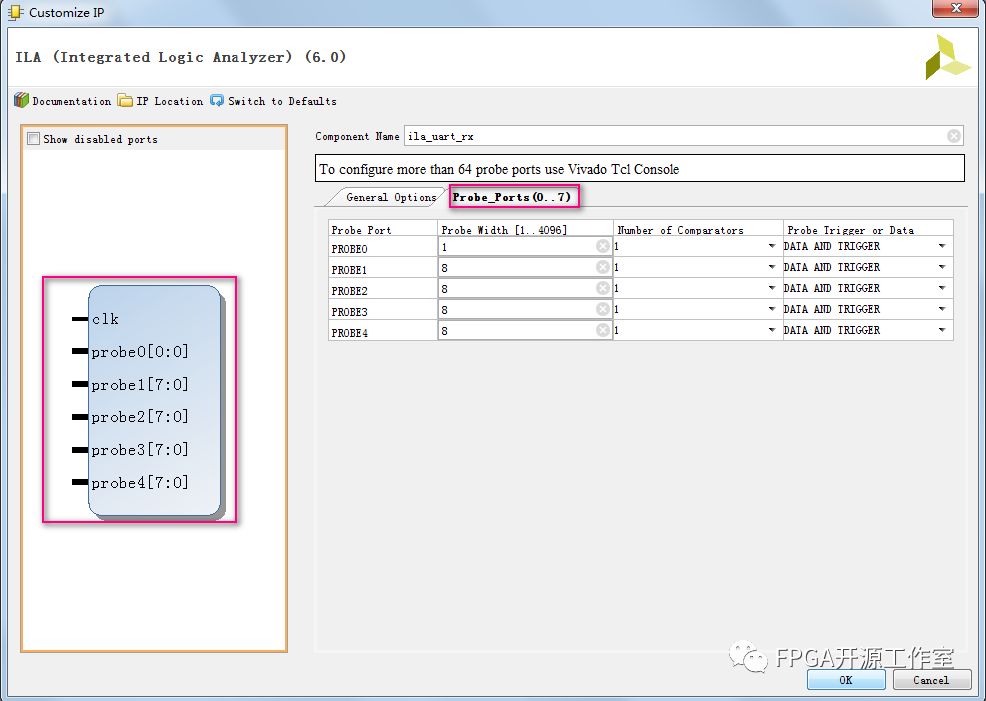

Ila IP的探頭位寬設置如圖7。

圖7 Ila IP位寬的設置

Vio的設置如圖8和圖9。

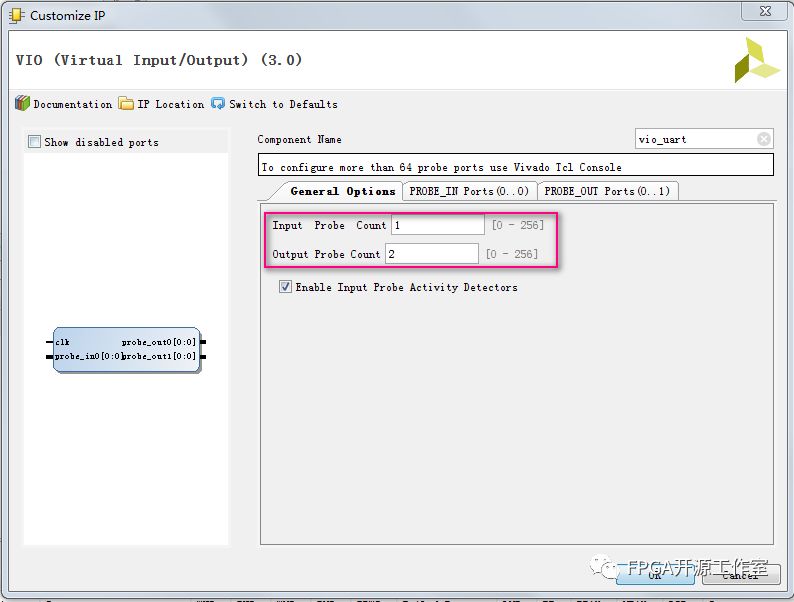

8 探頭個數的設置

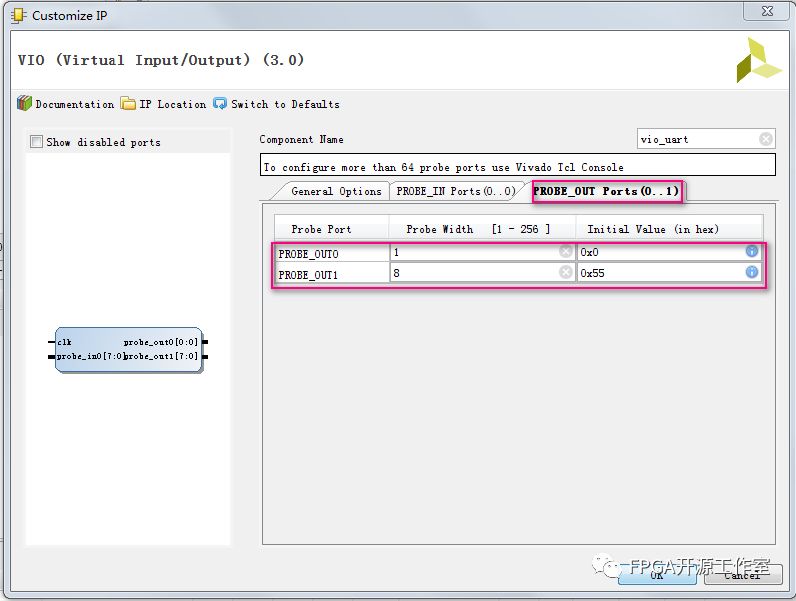

圖9 探頭數據位寬和初始化值的設置

對Ila  IP 和 vio IP的例化。

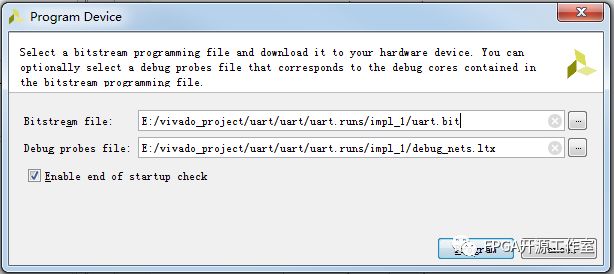

然后我們綜合實現完成后下載程序如圖10。

圖10 programming FPGA

2.2 ila 和vio對uart的實時數據采集

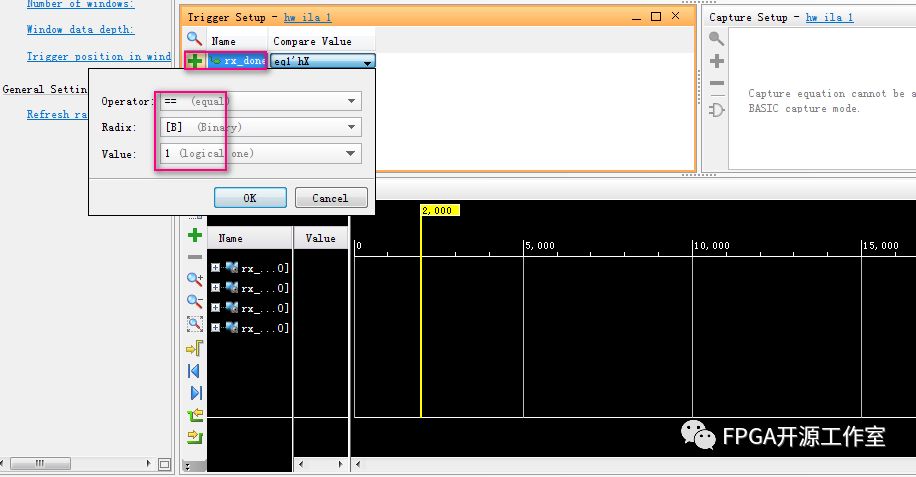

Ila的調試，我們使用rx_done 信號作為觸發信號，設置觸發條件等于1，如圖11所示。

圖11 觸發條件的設置

我們使用串口工具發送數據，觸發以后我們可以觀測到FPGA內部rx_data接收完成后的數據如圖12。

圖12 ila IP 觀測到FPGA內部信號的變化

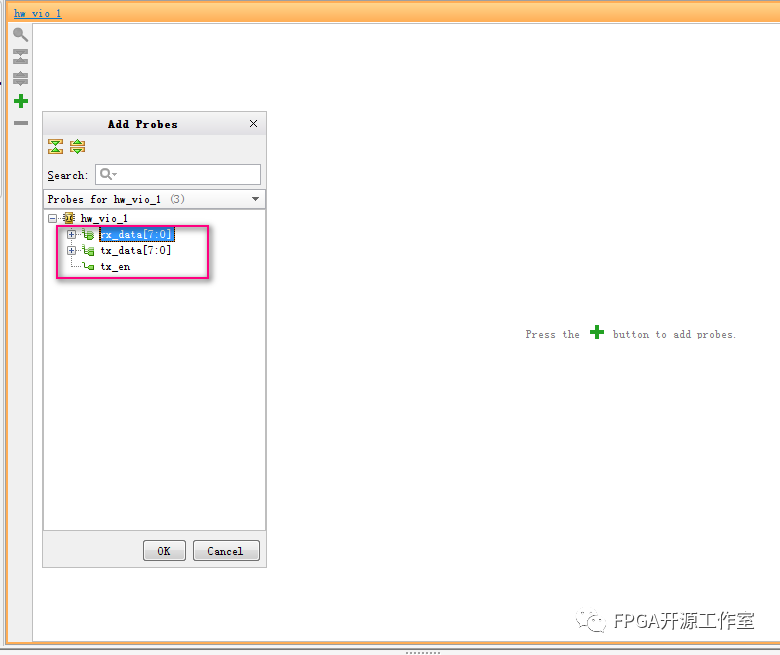

Vio的調試，點擊+號，添加三個數據端口如圖所示13。

圖13 vio觀測端口的設置

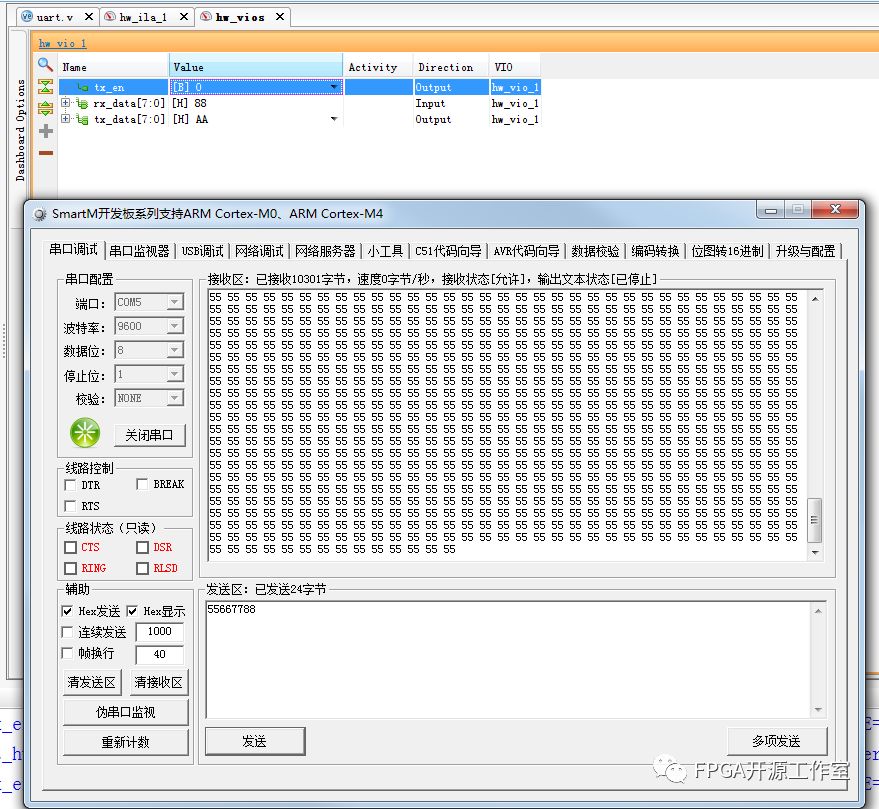

當tx_en 為1時將tx_data上的數據從FPGA內部發送到串口工具上，如圖14所示。

圖14 通過vio將數據從FPGA內部發送到串口工具

學會對FPGA內部信號的debug是FPGA設計過程中重要的一環。Vivado的debug相對于ISE更為簡單，更加易用。
