1 背景知識
HDMI（High Definition Multimedia Interface）是高清晰多媒體接口線的縮寫，能高品質地傳輸未經壓縮的高清視頻和多聲道音頻數據，最高數據傳輸速度為5Gbps。同時無需在信號傳送前進行數/?；蛘吣?/span>/數轉換，可以保證最高質量的影音信號傳送。

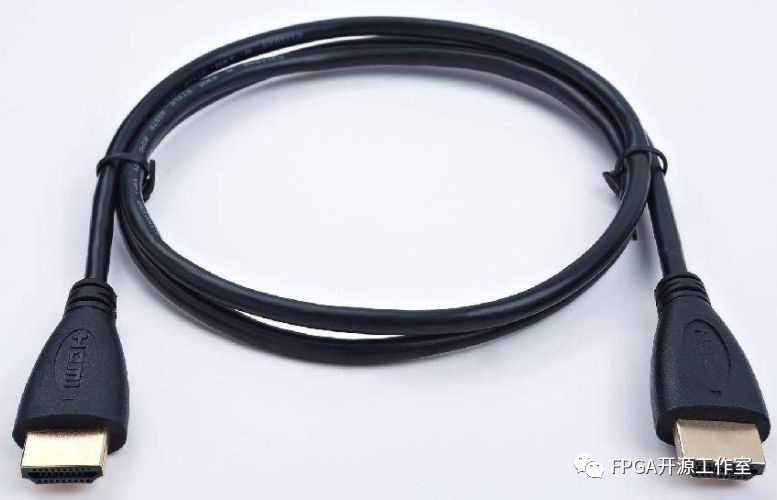

HDMI線支持5Gbps的數據傳輸率，最遠可傳輸30米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因為一個1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI線還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。如下圖是一根HDMI線。
DMI接口的原理圖

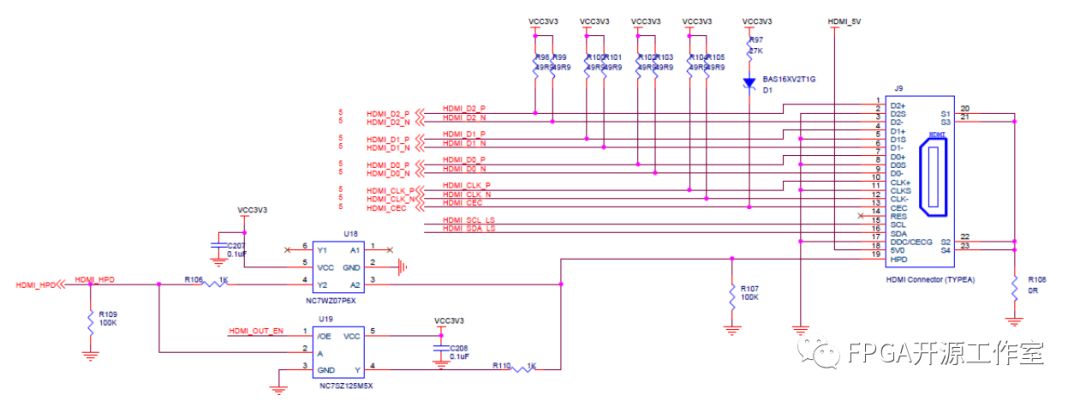

上圖所示，HDMI接口有3對數據差分信號、一對時鐘差分信號、HDMI_CEC(HDMI遙控器信號)、HDMI IIC信號、HDMI_HPD（HDMI熱插拔檢測信號）和HDMI_OUT_EN（HDMI電源輸出控制）。本節設計將把RGB888轉化為HDMI信號輸出來控制顯示屏的顯示。
3 HDMI接口的FPGA設計

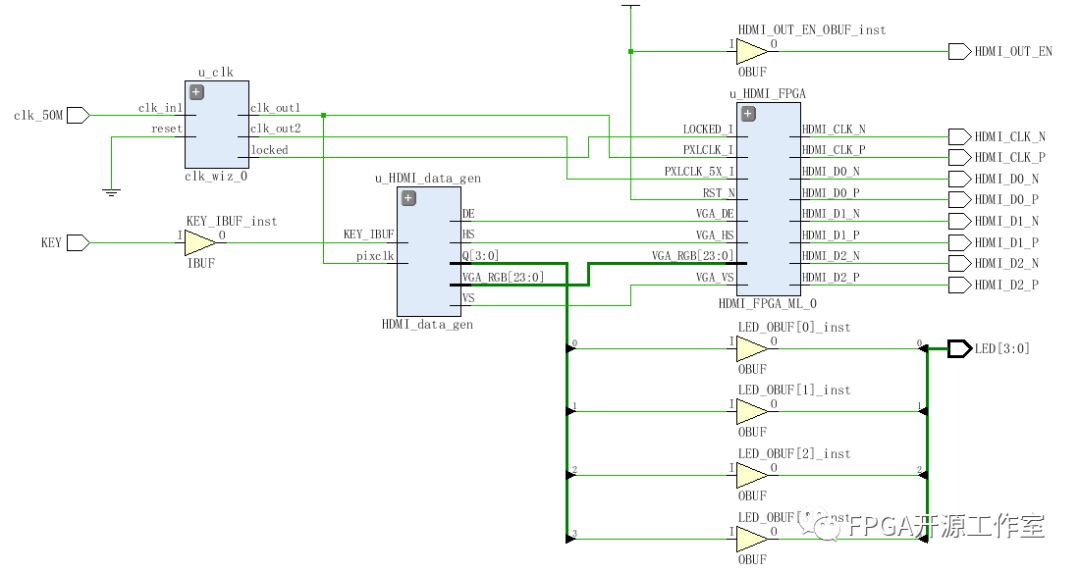

上圖所示，為整個HDMI接口顯示模塊圖。主要分為三個模塊。
1）時鐘產生模塊
時鐘產生模塊主要產生VGA顯示的像素時鐘和HDMI的串行時鐘。我們實驗的顯示器推薦設置為（1920x1080）所以pixel_clock為148.5MHZ。HDMI的串行時鐘為pixel_clock的5倍為742.5MHZ。
2）HDMI_data_gen模塊

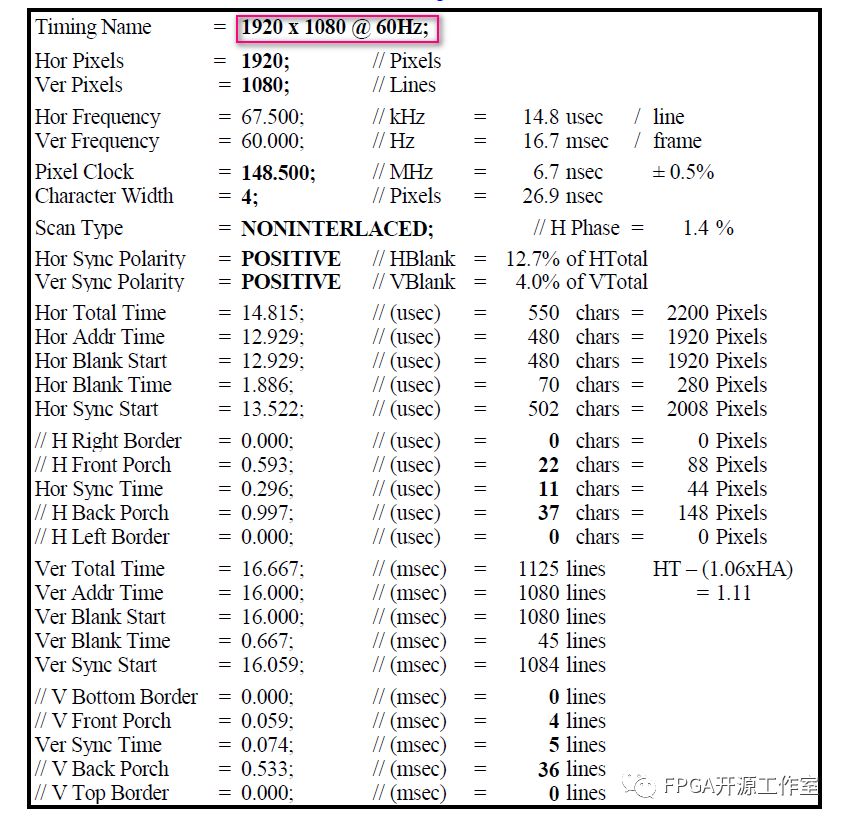

HDMI_data_gen模塊主要產生VGA的時序和測試圖像。我們這里采用1920x1080@60HZ。時序參數如下圖所示。

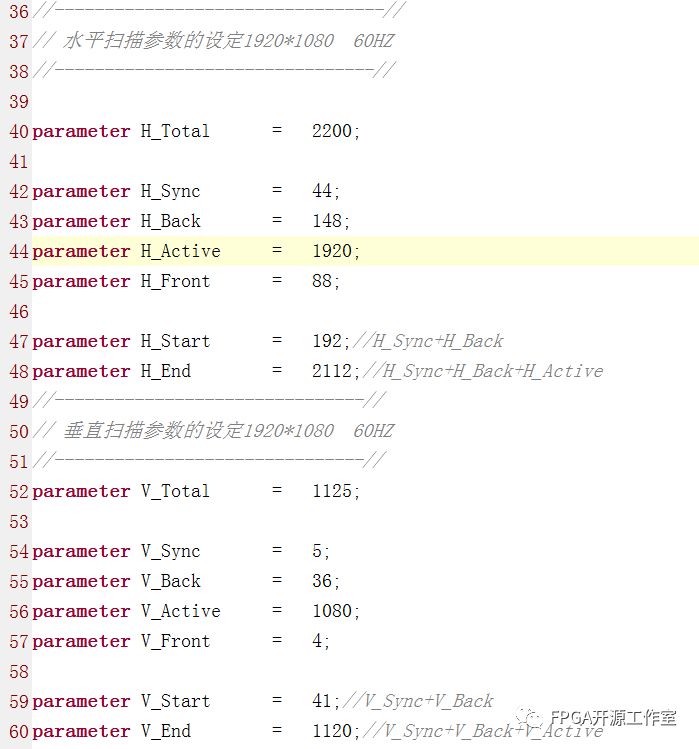

具體參數代碼如下：
于按鍵程序和各種測試圖像的產生請參考《基于FPGA的5英寸LCD屏顯示》或聯系FPGA開源工作室。
3）VGA轉HDMI模塊

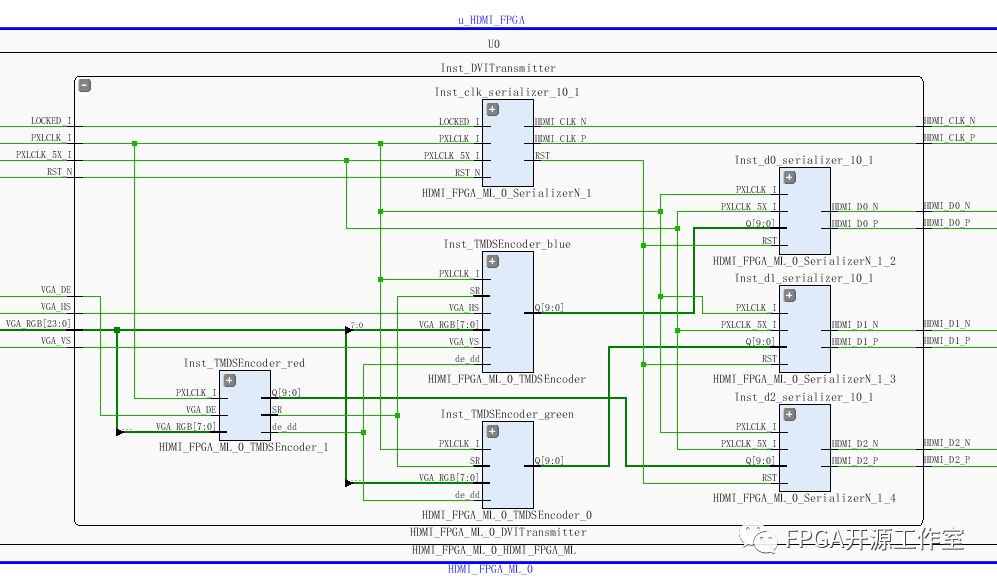

這個模塊我們采用IP。具體代碼有興趣的同學可以研究研究。VGA轉HDMI的內部模塊如下圖。
4）代碼和約束
頂層代碼：
`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2018/08/27 16:50:00
// Design Name:
// Module Name: HDMI
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
// FPGA開源工作室
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module HDMI(
input clk_50M,
input KEY,
output HDMI_CLK_P,
output HDMI_CLK_N,
output HDMI_D2_P,
output HDMI_D2_N,
output HDMI_D1_P,
output HDMI_D1_N,
output HDMI_D0_P,
output HDMI_D0_N,
output HDMI_OUT_EN,
output [3:0] LED
);
wire pixclk;
wire[7:0] R,G,B;
wire HS,VS,DE;
assign HDMI_OUT_EN = 1'b1;
HDMI_data_gen u_HDMI_data_gen
(
.pix_clk (pixclk),
.turn_mode (KEY),
.VGA_R (R),
.VGA_G (G),
.VGA_B (B),
.VGA_HS (HS),
.VGA_VS (VS),
.VGA_DE (DE),
.mode (LED)
);
wire serclk;
wire lock;
wire[23:0] RGB;
assign RGB={R,G,B};
HDMI_FPGA_ML_0 u_HDMI_FPGA
(
.PXLCLK_I (pixclk),//148.5MHZ
.PXLCLK_5X_I (serclk),//742.5MHZ
.LOCKED_I (lock),
.RST_N (1'b1),
.VGA_HS (HS),
.VGA_VS (VS),
.VGA_DE (DE),
.VGA_RGB (RGB),
.HDMI_CLK_P (HDMI_CLK_P),
.HDMI_CLK_N (HDMI_CLK_N),
.HDMI_D2_P (HDMI_D2_P),
.HDMI_D2_N (HDMI_D2_N),
.HDMI_D1_P (HDMI_D1_P),
.HDMI_D1_N (HDMI_D1_N),
.HDMI_D0_P (HDMI_D0_P),
.HDMI_D0_N (HDMI_D0_N)
);
clk_wiz_0 u_clk
(
.clk_in1 (clk_50M),
.reset (1'b0),
.clk_out1 (pixclk),
.clk_out2 (serclk),
.locked (lock)
);
endmodule
約束代碼：
set_property IOSTANDARD LVCMOS33 [get_ports clk_50M]
set_property PACKAGE_PIN U18 [get_ports clk_50M]
create_clock -period 20.000 -waveform {0.000 10.000} [get_ports clk_50M]
set_property IOSTANDARD TMDS_33 [get_ports HDMI_CLK_P]
set_property IOSTANDARD TMDS_33 [get_ports HDMI_D0_P]
set_property IOSTANDARD TMDS_33 [get_ports HDMI_D1_P]
set_property IOSTANDARD TMDS_33 [get_ports HDMI_D2_P]
set_property IOSTANDARD LVCMOS33 [get_ports HDMI_OUT_EN]
set_property PACKAGE_PIN N18 [get_ports HDMI_CLK_P]
set_property PACKAGE_PIN V20 [get_ports HDMI_D0_P]
set_property PACKAGE_PIN T20 [get_ports HDMI_D1_P]
set_property PACKAGE_PIN N20 [get_ports HDMI_D2_P]
set_property PACKAGE_PIN V16 [get_ports HDMI_OUT_EN]
set_property IOSTANDARD LVCMOS33 [get_ports KEY]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {LED[0]}]
set_property PACKAGE_PIN N15 [get_ports KEY]
set_property PACKAGE_PIN M14 [get_ports {LED[0]}]
set_property PACKAGE_PIN M15 [get_ports {LED[1]}]
set_property PACKAGE_PIN K16 [get_ports {LED[2]}]
set_property PACKAGE_PIN J16 [get_ports {LED[3]}]
4下板測試

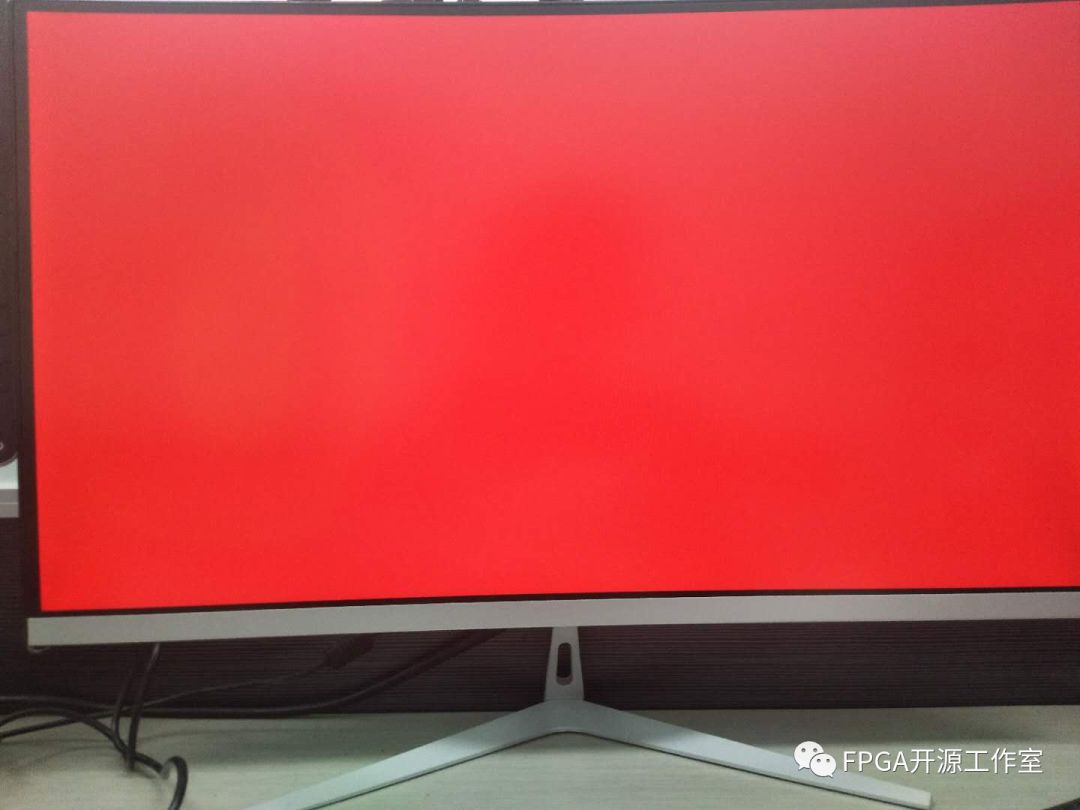

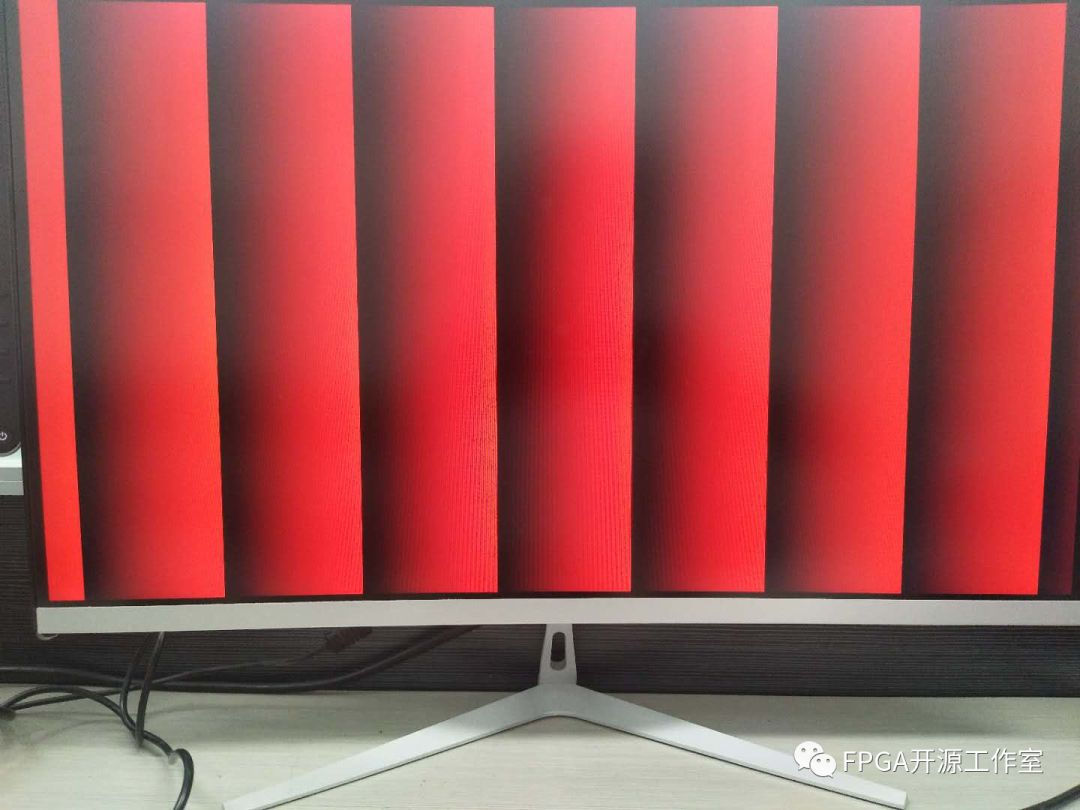

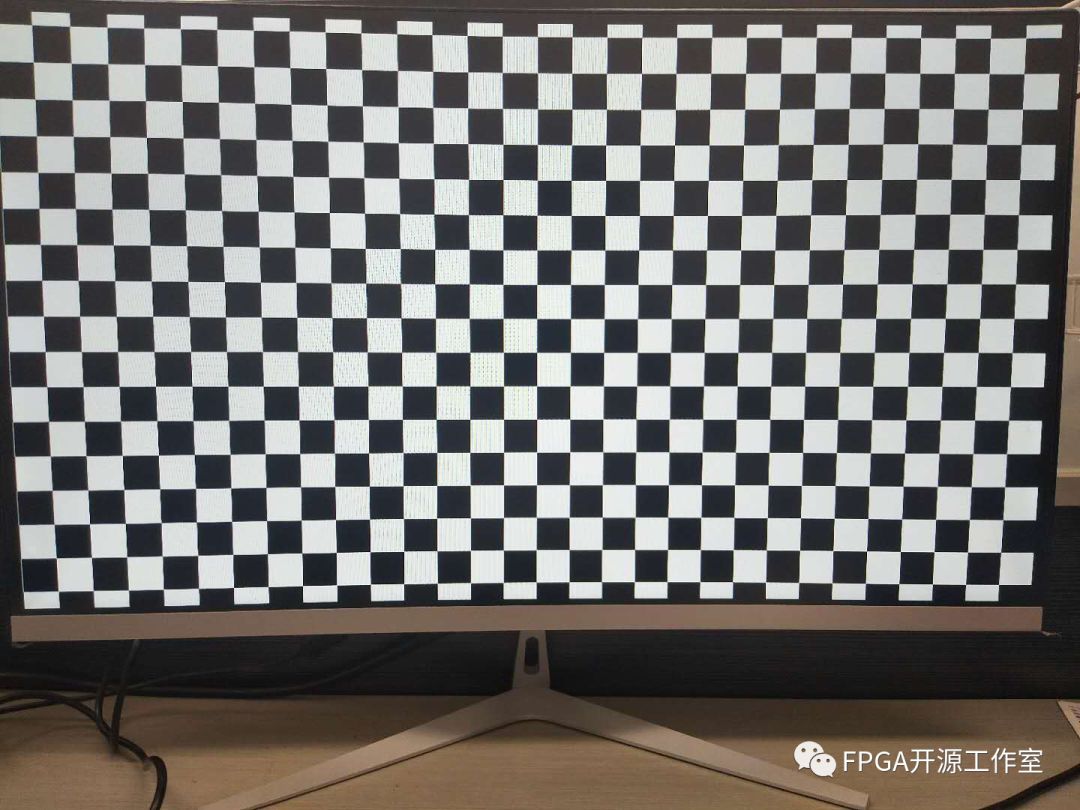

當按下按鍵時，我們的屏幕就會顯示不同的測試圖像。結果如下：
總結：
HDMI的實現對后期高清視頻圖像處理至關重要，需要源碼的同學可以聯系FPGA開源工作室。
