第三篇：mig IP用戶讀寫時序

1 mig接口說明

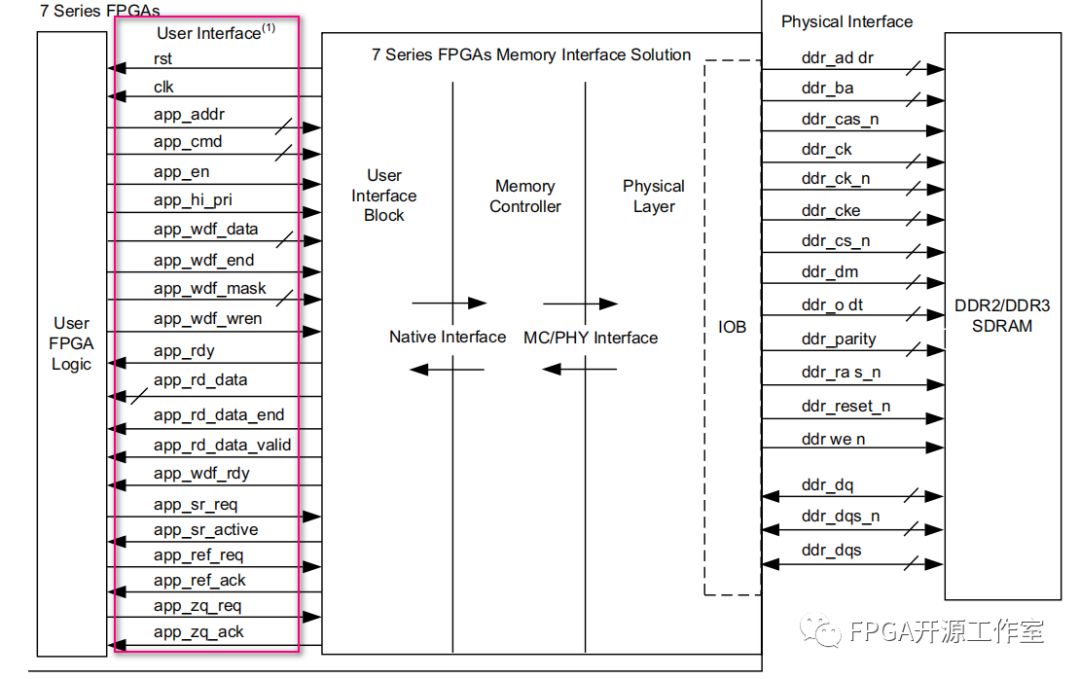

對于mig與DDR3/DDR2 SDRAM的讀寫時序我們不需要了解太多，交給mig就可以了。我們需要做的是控制好User Interface，寫出正確的User logic。想要寫好Userlogic,我們就必須清楚每一個用戶控制接口的含義：

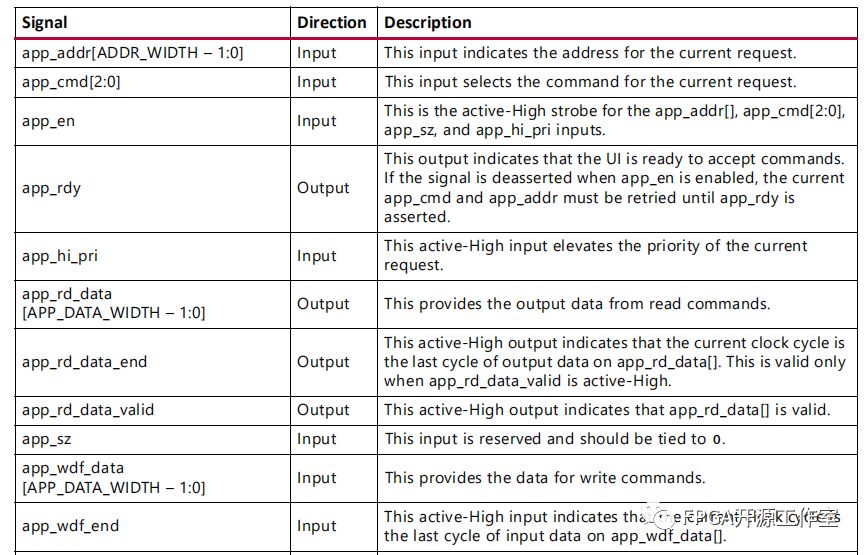

a. app_addr[ADDR_WIDTH – 1:0]：此輸入指示當前提交給UI的請求的地址。 UI聚合外部SDRAM的所有地址字段，并為您提供平面地址空間（Rank,bank,row,colum）。

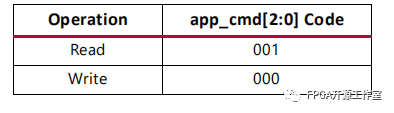

b. app_cmd[2:0]：此輸入指定當前提交給UI的請求的命令。

c. app_en：此輸入在請求中變化。您必須將所需的值應用于app_addr []和app_cmd [2：0]，然后斷言app_en以將請求提交給UI。這會通過斷言app_rdy來啟動UI確認的握手。

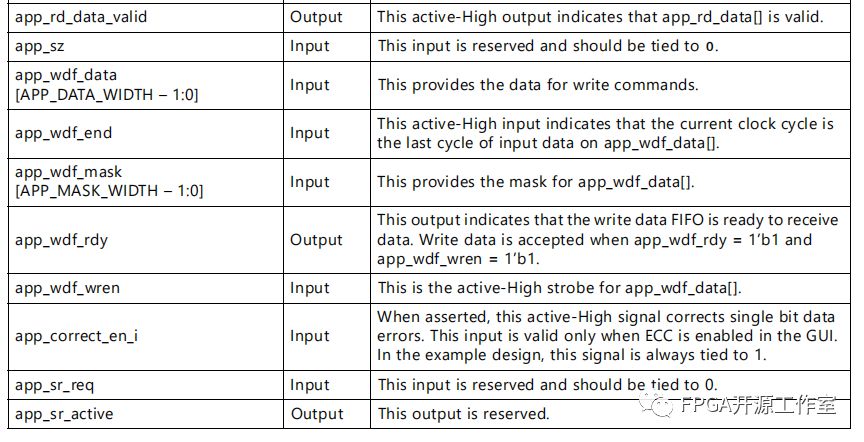

d. app_wdf_data[APP_DATA_WIDTH – 1:0]：該總線提供當前正在寫入外部存儲器的數據。

e. app_wdf_end：此輸入指示當前周期中app_wdf_data []總線上的數據是當前請求的最后一個數據。

f. app_wdf_wren：此輸入表示app_wdf_data []總線上的數據有效。

g. app_wdf_rdy：此輸出表示寫數據FIFO已準備好接收數據。當app_wdf_rdy和app_wdf_wren都被聲明時，接受寫入數據。

h. app_wdf_mask[APP_MASK_WIDTH – 1:0]：該總線指示app_wdf_data []的哪些字節寫入外部存儲器以及哪些字節保持其當前狀態。通過將值1設置為app_wdf_mask中的相應位來屏蔽字節。例如，如果應用程序數據寬度為256，則掩碼寬度取值為32. app_wdf_data的最低有效字節[7：0]使用app_wdf_mask的Bit [0]屏蔽，app_wdf_data的最高有效字節[255：248]使用app_wdf_mask的Bit [31]屏蔽。因此，如果必須屏蔽最后一個DWORD，即app_wdf_data的字節0,1,2和3，則app_wdf_mask應設置為32'h0000_000F。

i. app_rdy:此輸出指示您是否接受當前提交給UI的請求。如果在確認app_en后UI未聲明此信號，則必須重試當前請求。如果出現以下情況，則不會聲明app_rdy輸出：

1>PHY /內存初始化尚未完成;

2>所有bank都被占用（可以看作命令緩沖區已滿）;

3>請求讀取并且讀取緩沖區已滿;

4>請求寫入，沒有可用的寫緩沖區指針;

5>正在插入定期讀取。

j. app_rd_data[APP_DATA_WIDTH – 1:0]：此輸出包含從外部存儲器讀取的數據。

k. app_rd_data_end：此輸出表示當前周期中app_rd_data []總線上的數據是當前請求的最后一個數據。

l. app_rd_data_valid：此輸出表明app_rd_data []總線上的數據有效。

m. ui_clk_sync_rst：reset信號來自于UI，與ui_clk同步。

n. ui_clk：這是UI的輸出時鐘。它必須是輸出到外部SDRAM的時鐘頻率的一半或四分之一，這取決于在GUI中選擇的2：1或4：1模式。

o. init_calib_complete：校準完成后，PHY將init_calib_complete置‘1’。在將命令發送到內存控制器之前，應用程序無需等待init_calib_complete。

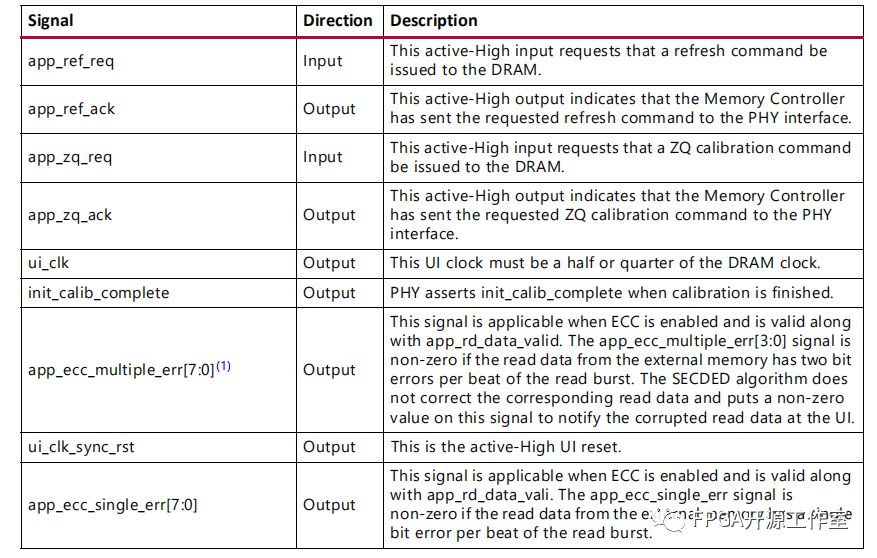

p. app_ref_req:置位時，此高電平有效輸入請求內存控制器向DRAM發送刷新命令。它必須在一個周期內進行脈沖以發出請求，直到app_ref_ack信號被置位以確認請求并指示它已被發送,然后置為無效。

q. app_ref_ack:置位時，此高電平有效輸入確認刷新請求，并指示該命令已從存儲器控制器發送到PHY。

r. app_zq_req:置位時，此高電平有效輸入請求存儲器控制器向DRAM發送ZQ校準命令。它必須在一個周期內進行脈沖以發出請求，直到app_zq_ack信號被置位以確認請求并指示它已被發送,然后取消置位。

s. app_zq_ack:置位時，此高電平有效輸入確認ZQ校準請求，并指示該命令已從存儲器控制器發送到PHY。

了解了每個信號的作用我們來講解mig 用戶邏輯的讀寫時序。

2 命令與地址

如上圖所示①,②,③情況，只有在③時刻app_en和app_rdy同時為高電平app_cmd（命令）和（app_addr）地址才有效，所以當需要app_cmd,app_addr有效時app_en必須保持到app_rdy為高電平才有效。

3寫時序

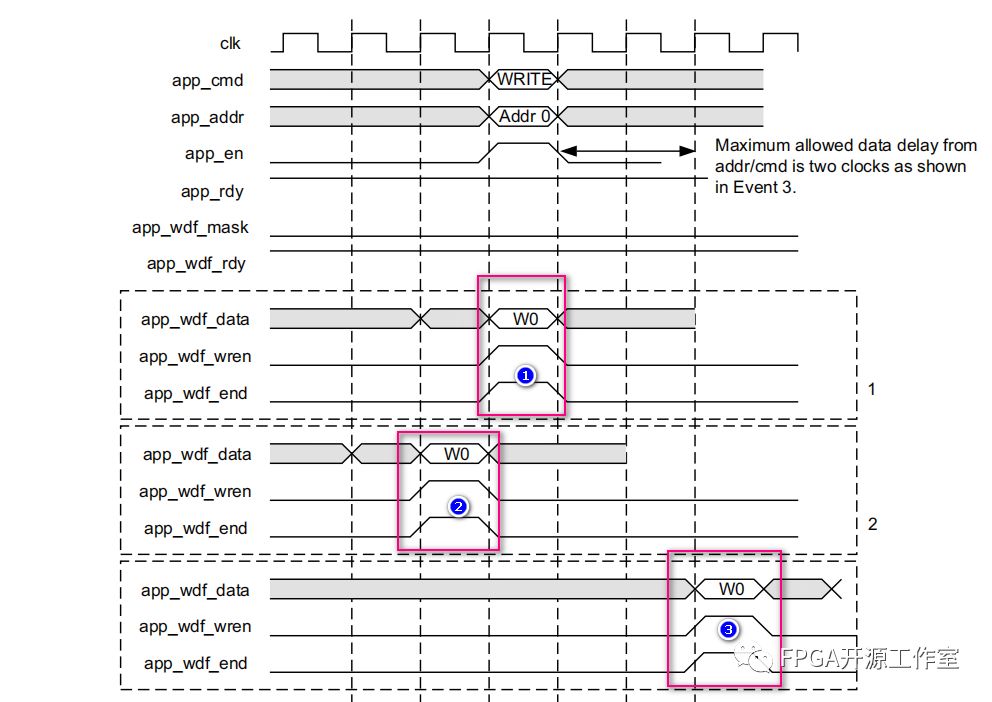

如上圖所示①，②，③種情況，寫命令和寫數據直接存在三種邏輯關系。

1，①表示寫命令（app_cmd），寫當前地址(app_addr)和寫數據(app_wdf_data)以及寫控制信號(app_en,app_rdy,app_wdf_rdy,app_wdf_wren,app_wdf_end)同時有效。

2，②表示寫數據（app_wdf_data）和寫控制信號（app_wdf_wren,app_wdf_end）先于寫命令（app_cmd）和寫當前地址（app_addr）以及其他寫控制信號（app_en,app_rdy,app_wdf_rdy）一個用戶時鐘（ui_clk）。

3，③表示寫數據（app_wdf_data）和寫控制信號（app_wdf_wren,app_wdf_end）遲于寫命令（app_cmd）和寫當前地址（app_addr）以及其他寫控制信號（app_en,app_rdy,app_wdf_rdy）。最多兩個用戶時鐘（ui_clk）。

4讀時序

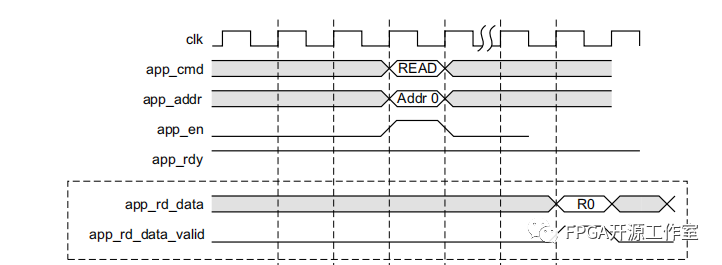

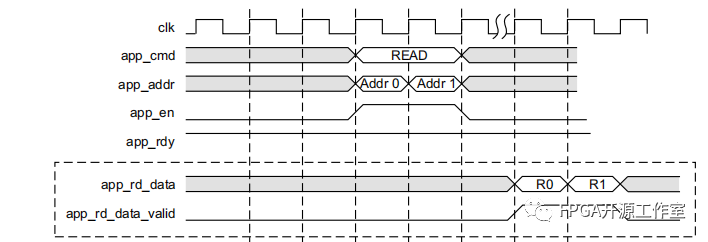

如上圖所示，當讀命令（app_cmd）和當前讀地址（app_addr）以及讀控制信號（app_en，app_rdy）同時有效時，等待讀數據有效信號（app_rd_data_valid）有效時讀數據（app_rd_data）有效。
