基于FPGA的多級CIC濾波器實現四倍抽取二

在實現多級CIC濾波器前我們先來了解滑動平均濾波器、微分器、積分器以及梳狀濾波器原理。CIC濾波器在通信信號處理中有著重要的應用。

上一篇在《基于FPGA的多級CIC濾波器實現四倍抽取一》中介紹了滑動平均濾波器、微分器、積分器的原理，這篇文章來介紹梳狀濾波器以及積分梳狀濾波器，為up sample rate convert 和 down sample rate convert 的FPGA實現打下基礎。

1 梳狀濾波器

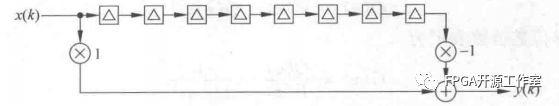

圖1 梳狀濾波器結構

梳狀濾波器的兩端為1和-1的權值，具有簡單的多信道頻率響應。

Matlab：

close all

clear all

Clc

%set system parameter

Fs = 352800; %sampling frequency

L = 8192;

%comb

b =[1,0,0,0,0,0,0,0,-1];

a =1;

%頻率響應和相位響應

[h,f]=freqz(b,a,L,Fs); %freqz函數求頻率響應

mag=20*log(abs(h))/log(10); %幅度轉換成dB單位

ph=angle(h)*180/pi; %相位值單位轉換

figure(1),

subplot(211);plot(f,mag);

xlabel('頻率(Hz)','fontsize',8);

ylabel('幅度(dB)','fontsize',8);

title('freqz()幅頻響應','fontsize',8);

subplot(212);plot(f,ph);

xlabel('頻率(Hz)','fontsize',8);

ylabel('相位(度)','fontsize',8);

title('freqz()相頻響應','fontsize',8);

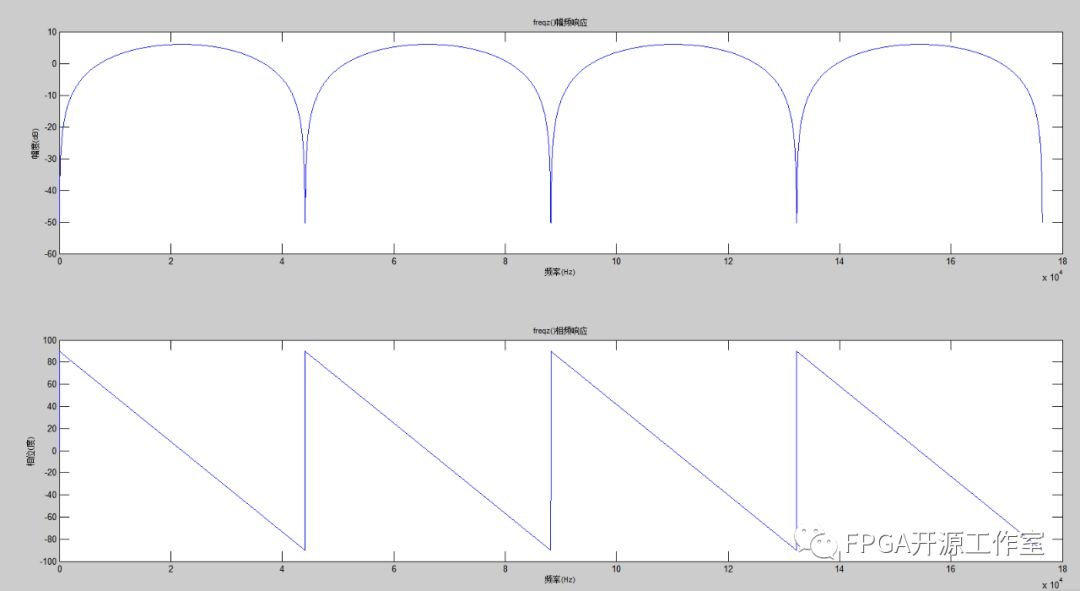

圖2 梳狀濾波器的頻率響應和相位響應

因為濾波器的幅頻響應像一把梳子，所以稱作梳狀濾波器。

2 積分梳狀濾波器

圖3 積分梳狀濾波器結構

積分器和梳狀濾波器的級聯就是積分梳狀（Integrator-Comb）濾波器。

Matlab：

close all

clear all

clc

%set system parameter

Fs = 44100; %sampling frequency

L = 8192;

%Integerator+comb

b =[1,0,0,0,0,0,0,0,-1];

a =[1,-1];

%頻率響應和相位響應

[h,f]=freqz(b,a,L,Fs); %freqz函數求頻率響應

mag=20*log(abs(h))/log(10); %幅度轉換成dB單位

mag = mag -max(mag)

ph=angle(h)*180/pi; %相位值單位轉換

figure(1),

subplot(211);plot(f,mag);

xlabel('頻率(Hz)','fontsize',8);

ylabel('幅度(dB)','fontsize',8);

title('freqz()幅頻響應','fontsize',8);

subplot(212);plot(f,ph);

xlabel('頻率(Hz)','fontsize',8);

ylabel('相位(度)','fontsize',8);

title('freqz()相頻響應','fontsize',8);

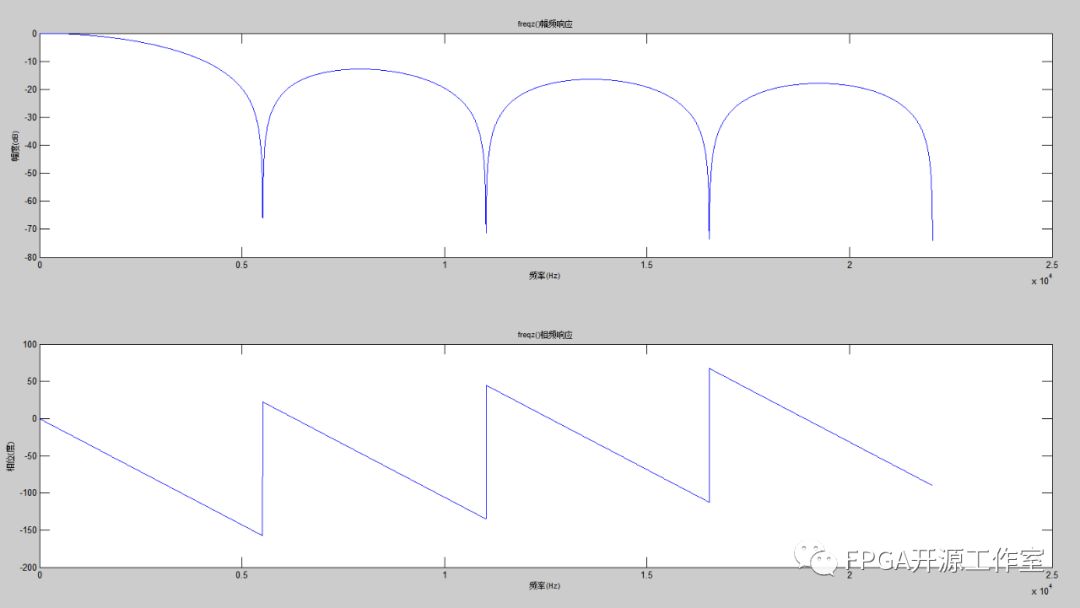

圖4 積分梳狀濾波器的頻率響應和相位響應

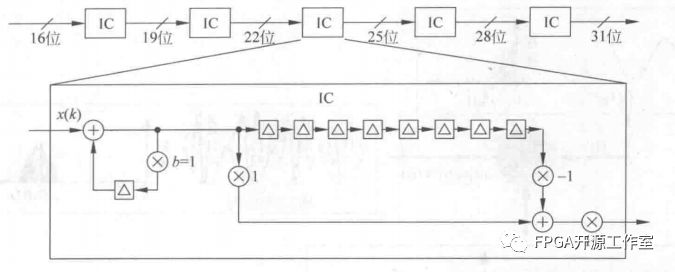

圖5 五級IC串聯

如圖5所示，5個積分梳狀濾波器級聯的幅頻響應如圖6所示。

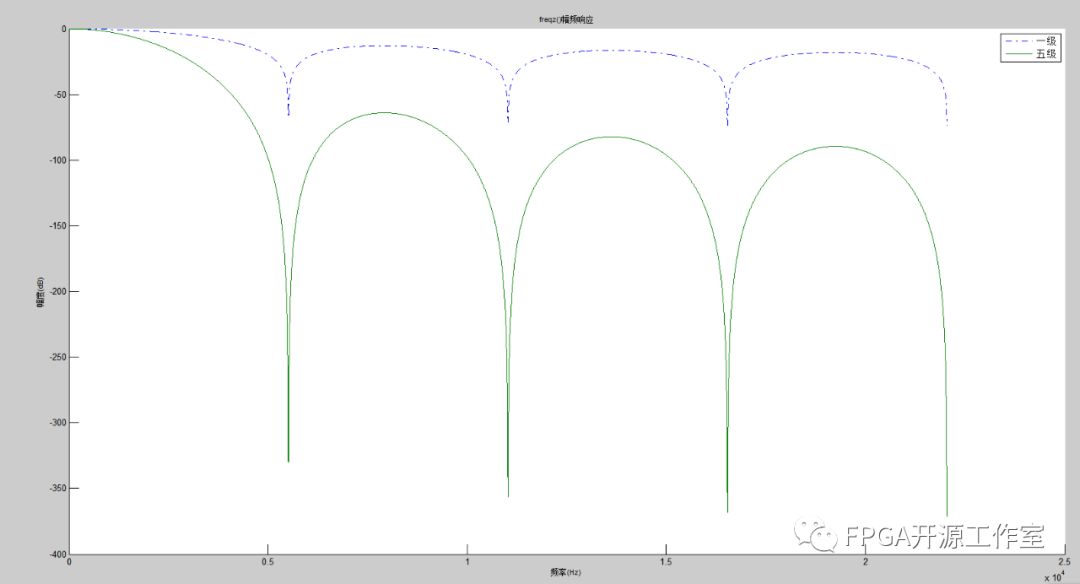

圖6 五級積分梳狀濾波器串聯幅頻響應
