通常我們說對原時鐘進行N分頻，即分頻后的時鐘的一個周期是原時鐘周期的N倍。N可以為偶數、奇數、半整數、分數（小數）。

1.偶數分頻

Verilog：N為偶數，使用一個計數器循環0-(N-1)進行計數，在N/2-1與N-1分別將輸出取反，即完成了N分頻。

若果采用D觸發器畫出分頻器，單個D觸發器的反向輸出到輸入就構成了一個簡單的2分頻器，以此為基礎，其分頻輸出作為下一級D觸發器的時鐘，如此串聯起來，x個串聯就是2^x分頻，屬于偶數分頻，如圖1[1].

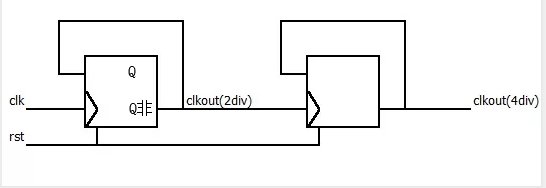

圖1 用D觸發器分頻

2.奇數分頻

Verilog：N為奇數，使用一個計數器循環0-(N-1)進行計數，控制(N-1)/2個高電平，(N+1)/2個低電平，稱為A；然后將此A電平信號延遲半個時鐘周期稱為B，最后輸出C = A|B，即為占空比為50%的奇數分頻器。另一種方案是(N+1)/2個高電平，(N-1)/2個低電平，那么最后輸出C=A&B。

以C = A|B為例，將A延時半個時鐘周期的方法有2種，方法1是直接使用下降沿的鎖存器對A鎖存得到B，方法2得到B的原理與A相同，不過是在下降沿檢測（假設A是上升沿檢測）。

圖2 奇數分頻波形

采用D觸發器的話，采用方法1，用一個下降沿的D觸發器鎖存A=clkp1得到信號B=clkn1,把信號A和信號B做邏輯“與”就得到了占空比50%的分頻時鐘信號clkout[1]。

圖3奇數分頻

下面給出N為正整數的分頻器設計，主要原理是N[0]=1為奇數分頻，0為偶數分頻。

module practice_demo( input clk, input arst,  output clk_div ); parameter N = 5;reg [2:0] cnt;reg clk_a;reg clk_b;wire clk_c; always@(posedge clk or posedge arst)begin if(arst) cnt <= 0; else if(cnt == N-1) cnt <= 0; else cnt <= cnt + 1; end always@(posedge clk or posedge arst)begin if(arst) clk_a<= 0; else if(cnt == (N-1)/2 || cnt == N-1) clk_a<= ~clk_a; else clk_a<= clk_a; end /*****************方法1**********************/always@(negedge clk or posedge arst)begin if(arst) clk_b <= 0; else  clk_b <= clk_a;end/******************方法2********************///always@(negedge clk or posedge arst)//begin//    if(arst)//        clk_b<= 0;//    else if(cnt == (N-1)/2 || cnt == N-1)//        clk_b<= ~clk_b;//    else//        clk_b<= clk_b; //end/*********************************************/ assign clk_c = clk_a | clk_b;//N[0]=1奇數，否則偶數assign clk_div = N[0] ? clk_c : clk_a; endmodule

3 半整數分頻

說明：占空比非50%

網上廣為流傳的一種分頻結果是，半分頻多出來那半個周期為高電平，其余為低電平。例如N=5.5，以原時鐘的一半為單位，可以分頻輸出1高10低。原理是用計數器循環計數0-10即11個周期，控制輸出X前6周期高電平，后5周期低電平，然后再使用計數器得到一個下降沿觸發的5低6高的輸出Y，最后輸出Z = X&Y。

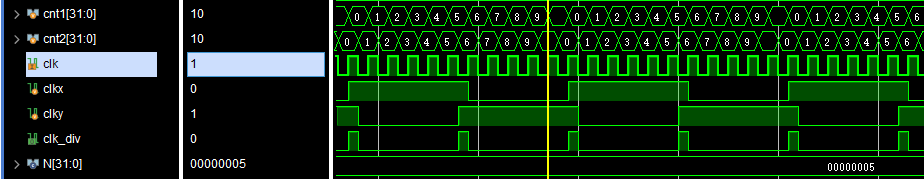

圖4半整數分頻的波形

給出Verilog設計：

module for_practice(input clk,input arst,output clk_div  );parameter N = 5;//5.5分頻reg[31:0]cnt1;reg clkx;reg clky;always@(posedge clk or posedge arst)begin if(arst) cnt1 <= 0; else if(cnt1 == 2*N) cnt1 <= 0; else cnt1 <= cnt1+ 1; end always@(posedge clk or posedge arst)begin if(arst) clkx <= 0; else if(cnt1 == 2*N)////// clkx <= 1; else if(cnt1 == N)/////// clkx <= 0; end always@(negedge clk or posedge arst)begin if(arst) clky <= 0; else if(cnt1 == 0)/////// clky <= 0; else if(cnt1 == N)////// clky <= 1; end assign clk_div =  clkx & clky; endmodule

另外一種做法是想得到接近50%的占空比，例如5分頻得到3個高電平，2.5個低電平,其思路是控制clk，使得計數器值等于某一值只保持半個周期。參考[3]

4分數（小數）分頻

此部分主要參考[1][2].

說明：占空比非50%

比如8.7分頻。因為沒辦法用計數器表示0.7這種數字，所以就用一個等效的概念來進行8.7分頻，原時鐘87個周期的總時間等于分頻后的時鐘10個周期的總時間；

先做3次8分頻得到時鐘周期數是24，再做7次9（8加1）分頻得到時鐘周期數63，總共就87個時鐘周期；在這87個時鐘周期里面分頻時鐘跳變20次總共10個周期。分數分頻器的原理可以用下圖來概括。

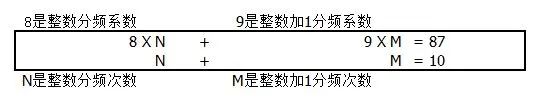

圖5分數分頻的原理

用整數部分zn（=8）作為一個分頻系數，zn加1（=9）作為另外一個分頻系數組成一個小數分頻器。

根據上面的原理可以列出下面的二元一次方程組

zn*N+(zn+1)*M=87   ……（1）

N+M=10                    ……（2）

可以解出N和M的值分別是3和7。

ACC計數器設計,在這里ZN=8：

ACC計數器就是控制做N次ZN分頻和M次ZN+1次分頻，具體控制過程可以分為以下幾種情況：

第1種情況 ：先做N次ZN分頻，再做M次ZN+1次分頻；

第2種情況：先做M次ZN+1次分頻，再做N次ZN分頻；

第3種情況 ：把N次ZN分頻平均插入到M次ZN+1分頻中；

第4種情況 ：把M次ZN+1次分頻平均插入到N次ZN分頻中。

組合N次ZN分頻和M次ZN+1次分頻的情況很多。第1、2種情況前后時鐘頻率不太均勻，因此相位抖動比較大；

第3、4種情況前后時鐘頻率均勻性稍好，因此相位抖動會減小，因此最終采用3或4。如圖6

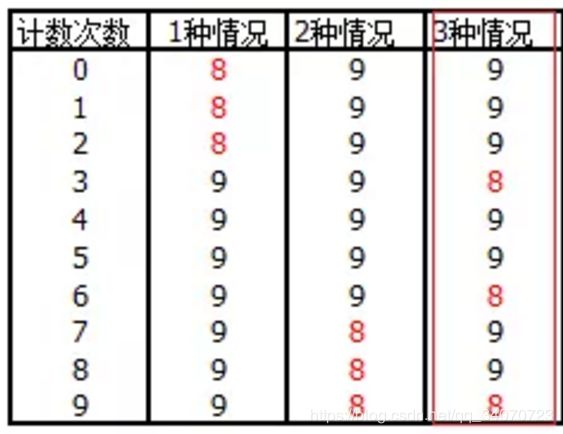

圖6分數分頻的幾種控制過程
