一、項目概況

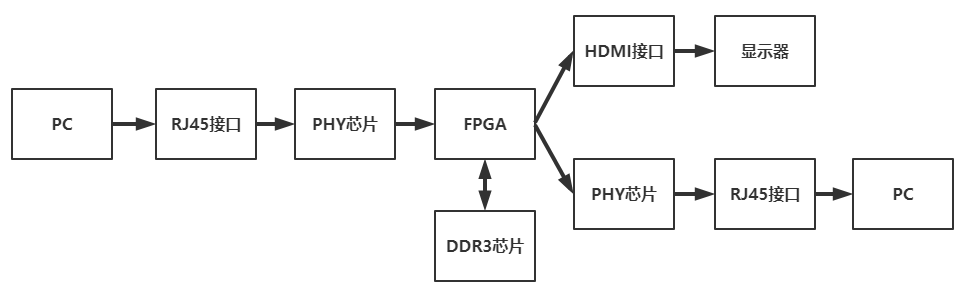

1、項目流程圖

2、模塊說明：

PC：個人電腦，有網線插槽的即可
RJ45接口：板卡上的網線插槽
PHY芯片：板卡上的以太網芯片，輸入4對差分信號，轉換為輸出雙沿4bit數據信號
FPGA：現場可編程邏輯門陣列，主控制器
DDR3芯片：第三代同步動態隨機存取內存芯片，之前學過了
HDMI接口：高清多媒體接口，之前學過了

3、項目說明：

電腦上位機將一幅 1024*768 圖片通過雙絞線（網線），發送給板卡網口（RJ45接口），RJ45接口將數據傳輸給網卡(PHY芯片)，PHY 芯片將差分信號轉換成雙沿?cái)?shù)據，IDDR將雙沿?cái)?shù)據轉換成單沿?cái)?shù)據傳輸給 FPGA，F(xiàn)PGA 處理完成后將圖像數據緩存到DDR3 中，DDR3 中的圖像數據使用 UDP 協議傳回 PC 機，同時將 DDR3 中數據使用 HDMI 傳輸?shù)斤@示器上。

二、PHY芯片

詳情參考 VSC8601-DS-r41-VMDS-10210 文檔，該文檔可以在 Xilinx 官網中下載。

1、以太網和 RJ45 接口

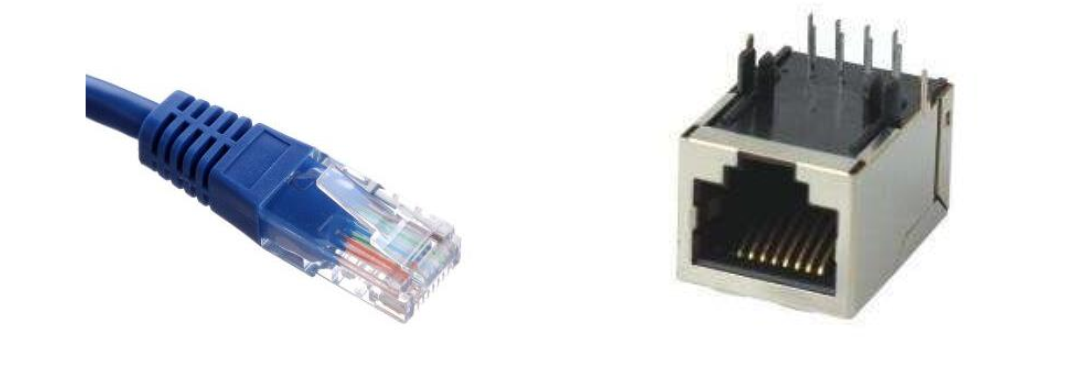

以太網是一種產生較早，使用相當廣泛的局域網。分類標準有標準以太網（10Mbit/s），快速以太網（100Mbit/s）和千兆以太網（1000Mbit/s）。隨著以太網技術的飛速發展，市場上也出現了萬兆以太網其技術支持10Gbit/s的傳輸速率。以太網連接端口：常見的以太網接口類型有RJ45接口，RJ11接口。SC光纖接口等。其中RJ45接口是我們常見的網絡設備接口。

RJ45接口定義以及各引腳功能說明如下圖所示，在以太網中只使用了1、2、3、6這四根線，其中1、2這組負責傳輸數據（TX+、TX-），而3、6這組負責接收數據（RX+、RX-），另外四根線是備用的。

總的來說，這一塊部分知道即刻，不需要我們自己設計代碼。

2、PHY 芯片介紹：

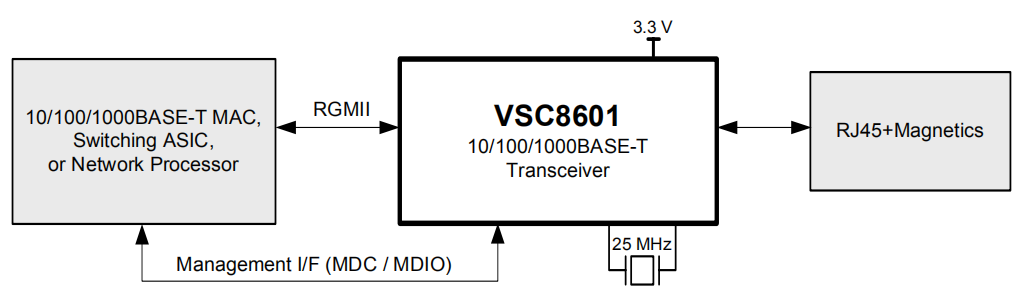

本項目使用 VITESSE VSC8601 網卡芯片，該芯片支持 10/100/1000 BASE-T，常用的網卡芯片有 VITESSE、高通等公司產品，該芯片通稱為 PHY 芯片。該芯片與我們電腦、FPGA、MCU 等微處理器通信必須遵循 RGMII 協議。

3、PHY 芯片配置

①SMI串行管理接口

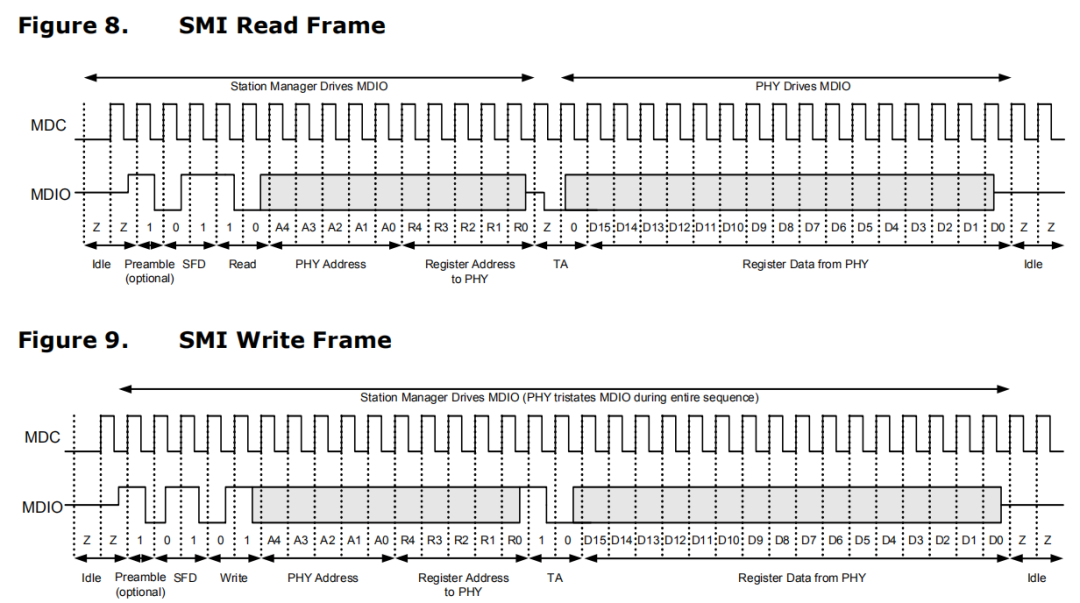

VSC8601 設備包含一個 IEEE 802.3 兼容的串行管理接口(SMI)，其中 MDC 和 MDIO 可對該芯片進行控制。SMI 提供了訪問權限設備控制和狀態寄存器?？刂?SMI 的寄存器集由 32 個 16 位寄存器組成，包括所有需要的 IEEE 指定寄存器。此外，通過設備寄存器 31 可以訪問寄存器的附加寄存器。SMI 是一個同步串行接口，其配置方式和 IIC 類似，MDIO 引腳具有有雙向數據，在 MDC 信號的上升邊緣上采集。MDC 采集速度應在 0 MHz 到 25mhz。數據通過 SMI 使用具有可選和任意長度前導的 32 位幀傳輸，下圖（文檔26頁）顯示了用于讀操作和寫操作的SMI框架格式。

由圖可以看到 PHY Address 有 A0 - A4 共 5 bit，故一個處理器最多可以掛載這樣的 PHY 芯片 2^5=32 個。用戶可通過配置 PHY Address 或 Resgister Address 將該芯片按需配置。

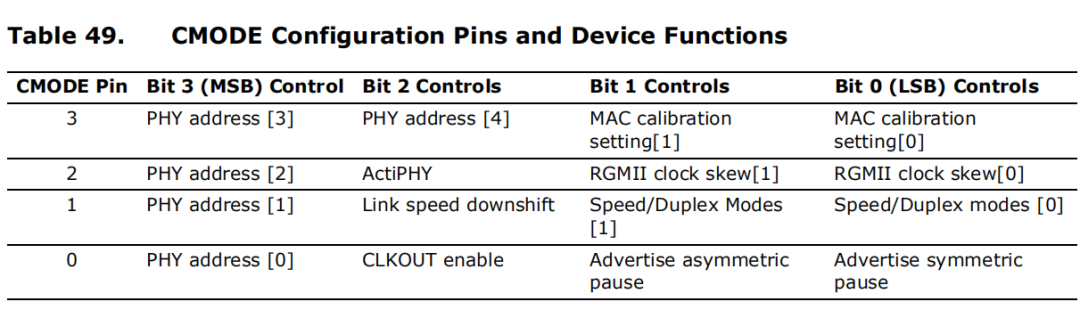

②配置引腳和設備功能表（文檔64頁）

③相關引腳的功能，用于解釋上表（文檔65頁）

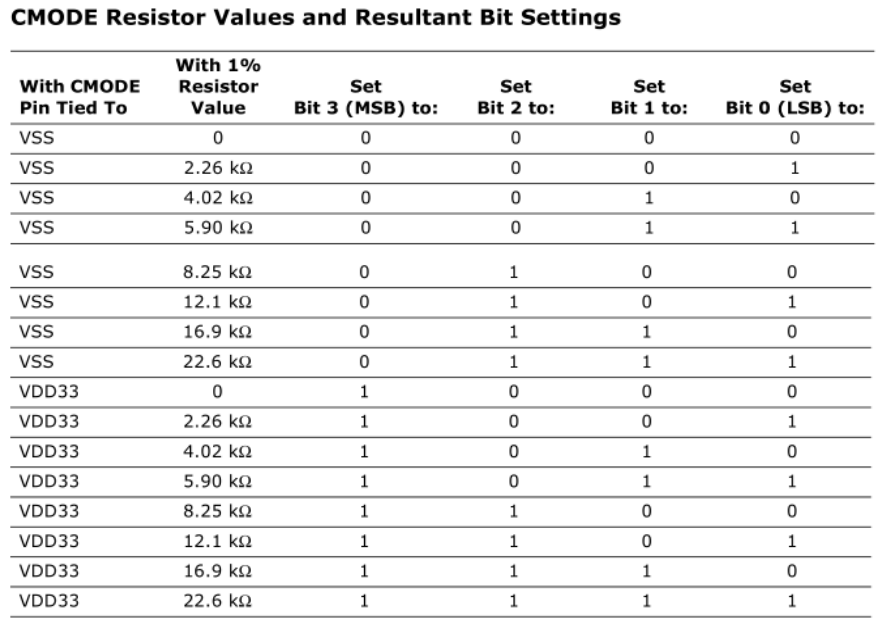

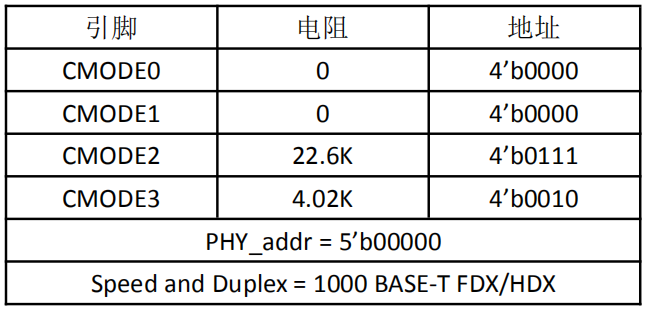

④電阻對應 Pin 值表（文檔66頁）

⑤PHY芯片配置

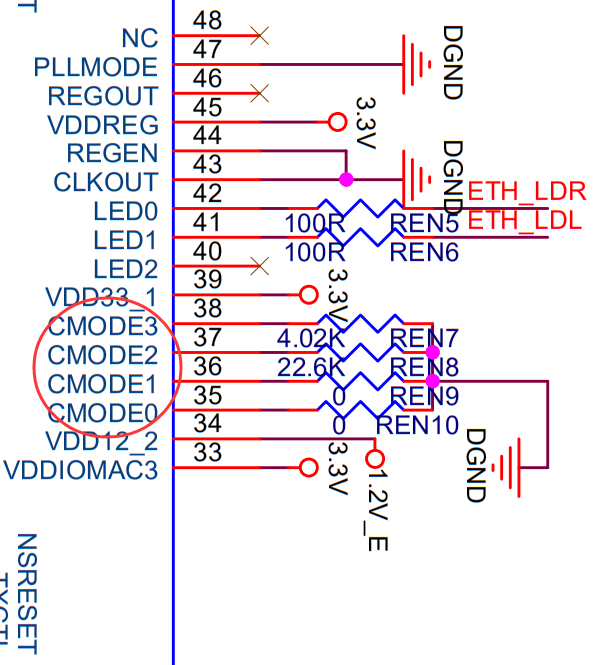

結合上面的表和 PHY 芯片的板卡原理圖，即可確定出 CMODE Pin 的具體值了。

三、PHY芯片的初始化和RGMII協議

1、PHY 芯片初始化

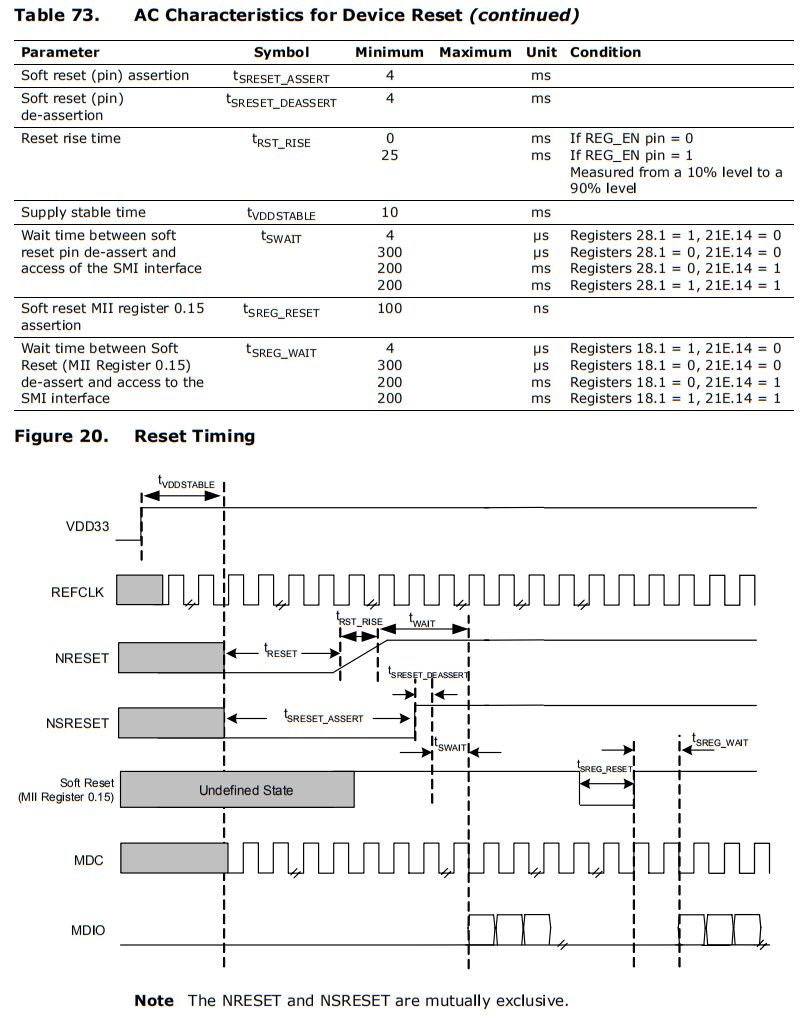

VSC8601 芯片上電后需要進行復位配置，該芯片復位信號需要在上電保持一段時間后才能將復位信號置為高，否則 PHY 芯片不會工作，其配置過程如圖（文檔79頁）所示。PHY 的復位信號引腳和 FPGA 相連，當上電后至少經過 4ms 以上才可以將 PHY 芯片復位引腳置高，這樣就完成 PHY 芯片初始化了，還是蠻簡單的。

2、PHY芯片的RGMII協議

RGMII協議是PHY芯片和FPGA芯片之間的傳輸協議。RGMII 是 Reduced GMII（吉比特介質獨立接口）。RGMII 均采用 4bit 數據接口，工作時鐘 125MHz，并且在上升沿和下降沿同時傳輸數據，數據傳輸速率可以達到4*125*2=1000Mbps。同時兼容 MII 所規定的 10/100 Mbps 工作方式，支持傳輸速率：10M/100M/1000Mb/s ，其對應 clk 信號分別為：2.5MHz/25MHz/125MHz。RGMII 數據結構符合 IEEE 以太網標準，接口定義見 IEEE 802.3-2000。

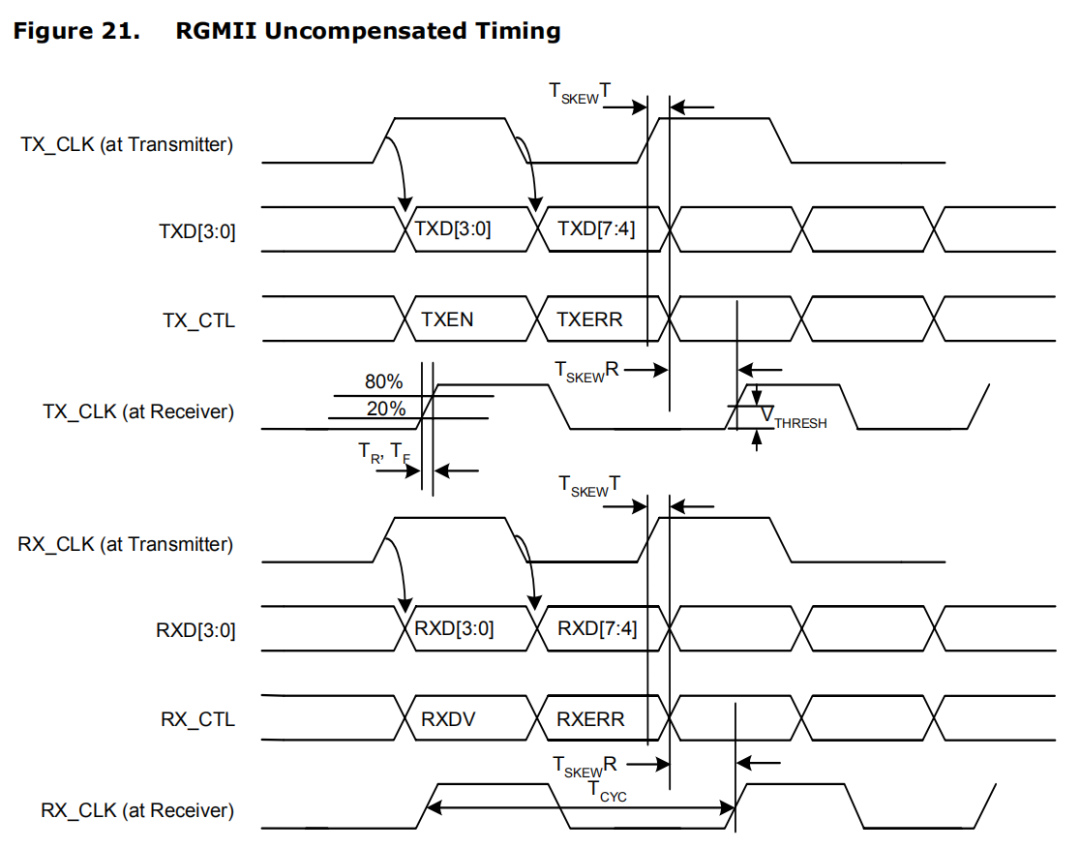

PHY 芯片與 FPGA 數據交互的端口有：發射端、接收端及HPY 的復位端口。發射端和接收端分別有 6 個引腳與 FPGA 相連，分別有一個時鐘引腳、一個數據控制使能引腳，四個數據引腳。而我們想要達到 1.0Gb/s 帶寬，HPY 對應時鐘為 125MHZ，若為單沿采樣那么帶寬為 125M/s*4=500Mb/s，及達不到 1.0Gb/s，在原有的硬件基礎上想要使用 125M 時鐘產生帶寬為 1.0Gb/b，那么需要雙沿控制采樣數據，及時鐘上升沿 4bit 下降沿 4bit，帶寬為125M/s*4*2=1000Mb/s=1.0 Gb/b。該協議為 RGMII（Reduced Gigabit Media Independent Interface）。RGMII 均采用 4 位數據接口，工作時鐘 125MHz，并且在上升沿和下降沿同時傳輸數據，因此傳輸速率可達 1000Mbps。RGMII 無補償工作時序如圖（文檔81頁）所示。

觀察圖中 RX_CLK(at Transmitter) 和 RX_CLK(at Receiver)，RX_CLK(at Transmitter)為 HPY 時鐘，在上升沿時對應輸出數據為 RXD[3:0] 和 RXDV，在下降沿時對應出數據為 RXD[7:4] 和 RXERR，及一個時鐘周期對應 8bit 數、一個有效使能和一個錯誤信號。RX_CLK(at Receiver) 是在 RX_CLK(at Transmitter) 的基礎上相移 90°左右而得，這樣采集到的數據會更加穩定。

四、IDDR原語

PHY 傳輸?shù)臄?shù)據為雙沿?cái)?shù)據，通常 FPGA 處理的為單沿?cái)?shù)據，所以FPGA 接收到圖像信息包后首先需要使用 IDDR 原語將雙沿?cái)?shù)據轉換為單沿?cái)?shù)據。通常情況下 FPGA 處理數據使用的時鐘為晶振產生的時鐘（FPGA 時鐘），而 PHY 傳輸來的數據以及經過IDDR 原語后轉換為單沿的數據都是和 PHY 的時鐘同步，所以我們?nèi)绻胧褂?FPGA 時鐘作為后續的圖像數據處理必須要進行跨時鐘域，將 PHY 時鐘同步的數據轉換為 FPGA 時鐘同步的數據。此處雙沿轉單沿?cái)?shù)據采用 Input DDR 原語，簡稱 IDDR，將雙沿 4bit 數據轉換為單沿 8bit 數據。

IDDR原語參考 7 Series FPGAs SelectIO Resources 文檔和 Xilinx 7 Series FPGA Libraries Guide for HDL Designs 。

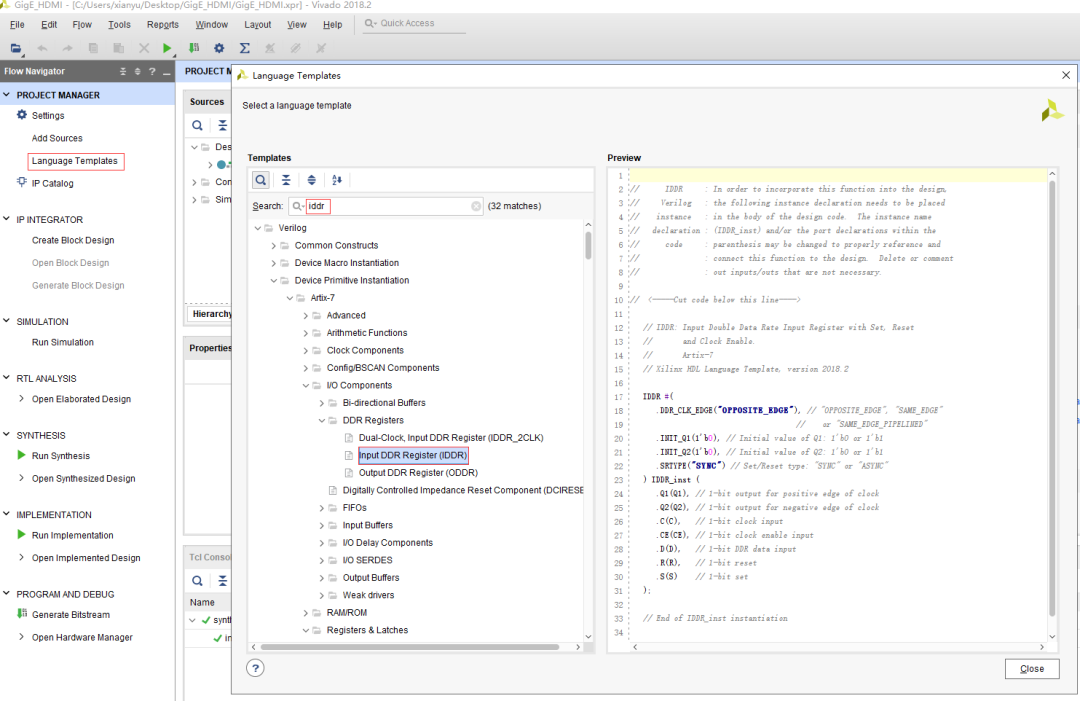

1、IDDR原語獲取途徑

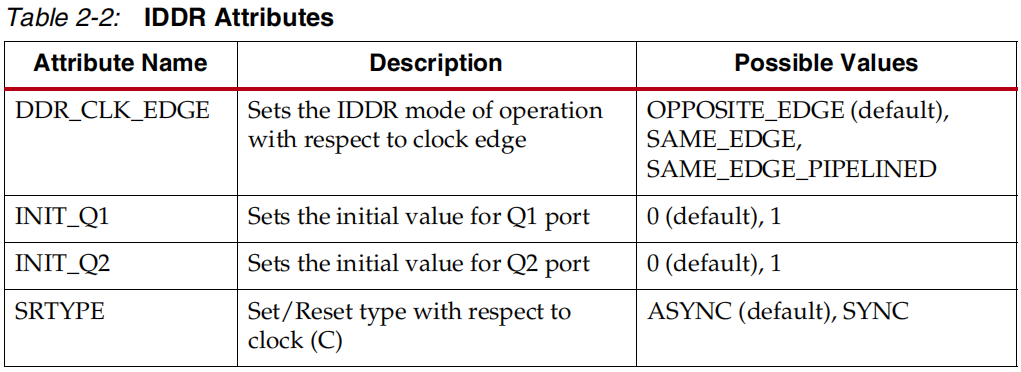

2、IDDR原語接口和屬性（文檔111頁）

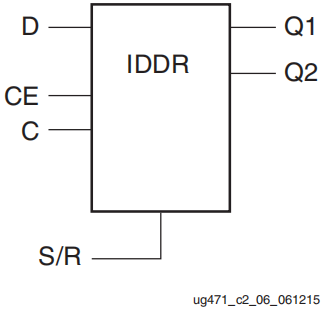

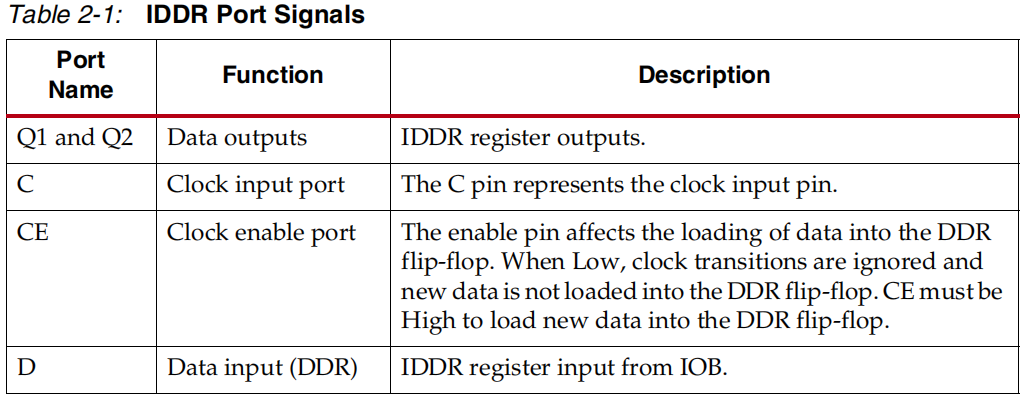

D 為數據輸入，CE 為 IDDR 工作使能，C 為時鐘，S 和 R 分別為置位和復位。

3、IDDR原語工作模式（文檔110頁）

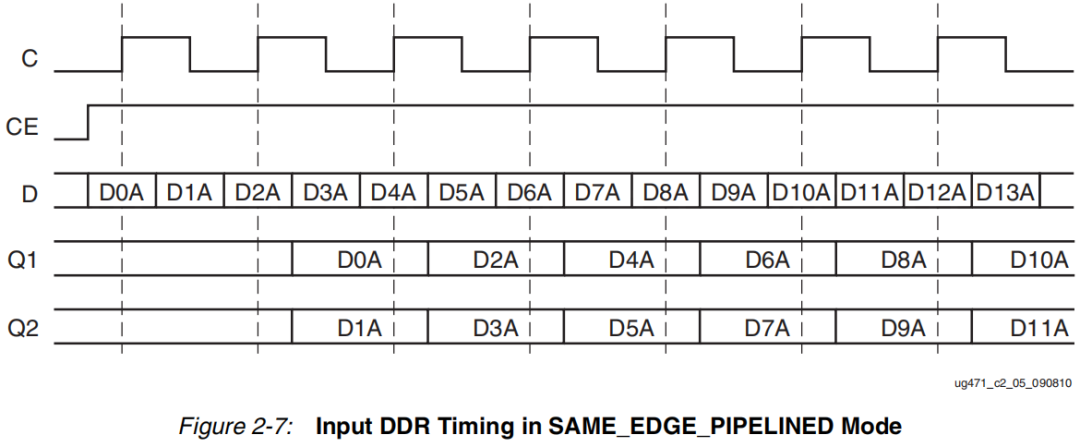

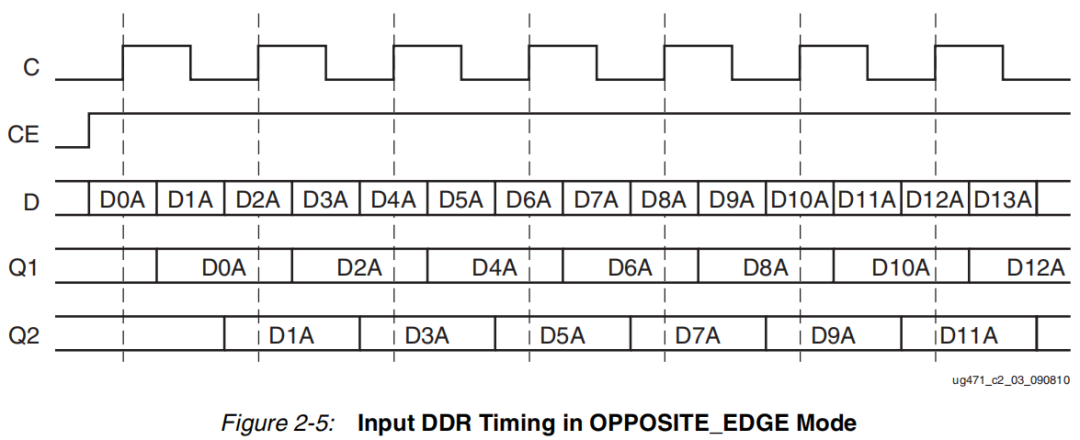

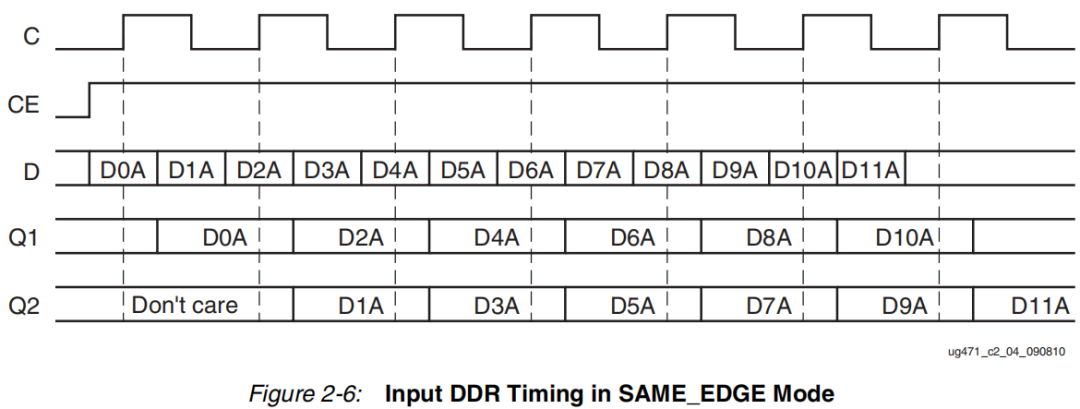

IDDR 有三種工作模式，模式配置如下圖所示，分別為：OPPOSITE_EDGE、SAME_EDGE 、SAME_EDGE_PIPELINED。

通過對比三圖差異，結合本項目平臺選擇模式：SAME_EDGE_PIPELINED。因?yàn)闀r(shí)鐘上升沿和下降沿各對應一個數據，那么千兆以太網數據傳輸：0bit 和 4bit 為一組，1bit 和 5bit 為一組，2bit 和 6bit 為一組，3bit 和 7bit 為一組。

4、IDDR雙沿?cái)?shù)據轉單沿?cái)?shù)據使用方式

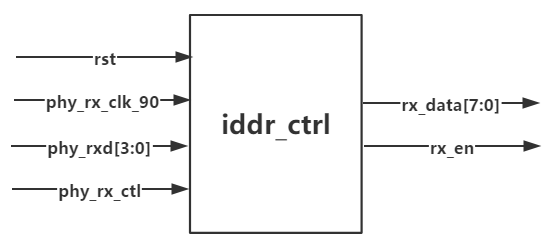

根據硬件電路圖，PHY 傳輸給 FPGA 有一條時鐘線、一條使能線和四條數據線，其中使能線和數據線都為雙沿?cái)?shù)據。一條使能線包含了 DV 和 ERR，其中上升沿傳輸?shù)氖?DV 信號（即數據有效信號），下降沿傳輸?shù)臑?ERR 信號（即數據出錯信號，通常情況下不考慮 ERR，ERR 是由硬件引起，和軟件無關）；四條數據線包含了一個始終 8bit 數據，其中上升沿傳輸?shù)氖?8bit 數據中的[3:0],下降沿傳輸?shù)氖?8bit 數據中的[7:4]。 我們采用 IDDR 原語將雙沿 4bit 數據轉換為 8bit 數據，同時將 8bit 數據對應有效 DV 信號提取。那么可以建立實現雙沿轉單沿功能的模塊：iddr_ctrl，其中輸入與輸出關系圖如下所示。PHY 芯片傳輸來的 phy_rxd 和 phy_rx_ctl 都和 PHY 的時鐘同步。圖中 phy_rx_clk_90 為輸入的時鐘信號是 PHY 時鐘相移90度后形成的，目的是采集 phy_rx_rxd 和 phy_rx_ctl 更穩定，rx_data 和 rx_en 即為該模塊輸出的單沿 8bit 數據和對應的數據有效使能。

千兆以太網數據傳輸經過 IDDR 后 8bit 數據 rx_data 與使能 rx_en 對應關系如下圖所示。

通過圖可以看出，IDDR 時鐘上升沿采集的 phy_rx_crl 信號為 EN（DV），代表數據有效，下降沿采集的為 ERR，代表數據錯誤，本項目此處不考慮錯誤信號，最終從 IDDR 輸出的 rx_en 信號正好和拼接完成后的 rx_data 數據對應，即可作為 8bit 數據有效使能。

五、上板驗證

代碼寫好后注意一下，前面說過 PHY 芯片初始化必須滿足當上電后至少經過 4ms 以上才可以將 PHY 芯片復位引腳置高，因此頂層必須設置一下 PHY 芯片的復位引腳，該信號通過延時 4ms 即可產生，有了這個信號，PHY 芯片才能工作起來。

//延時 4ms 后啟動 phy_rst_n always @(posedge sclk) begin if(rst) begin phy_rst_cnt <= 'd0; end else if(phy_rst_cnt[18]==1'b0) begin phy_rst_cnt <= phy_rst_cnt + 1'b1; end end assign phy_rst_n = phy_rst_cnt[18];

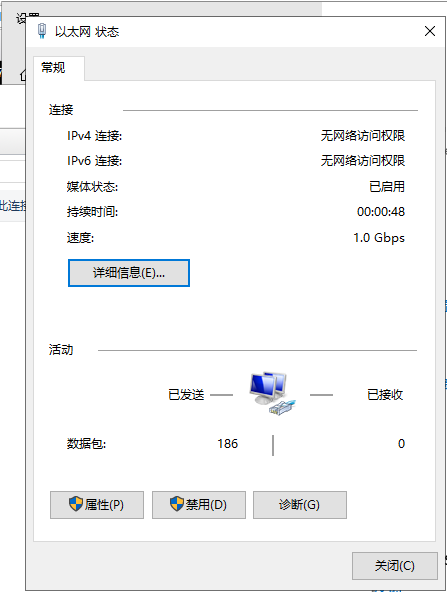

這次實驗較簡單，看不到任何現象，可以先生成一個 ila，將 rx_data 和 rx_en 放進去以待觀察，最后不要忘記綁定引腳哦。生成bit文件后下載到板卡上，板卡上的網口和電腦網口連接，點擊電腦中的 以太網設置 --- 更改適配器選項，即可看到網卡正常工作起來。

查看 ila，將 rx_en 的上升沿作為觸發信號，得到如下波形：

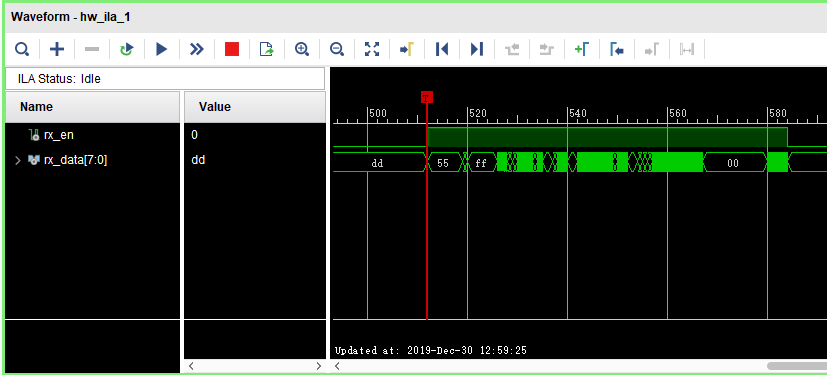

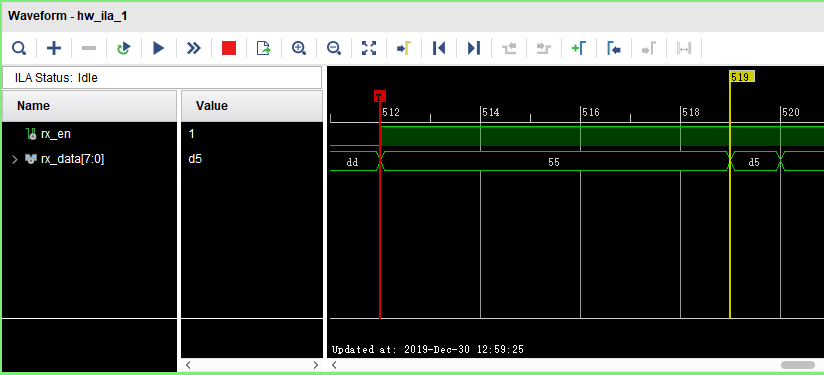

如圖可以觀察到，千兆以太網數據以包為單位發送，每次發送有一定的數據，并且在每次發送前都會先發送 7 個 0x55 和 1 個 0xd5 作為包的針頭，如果是這樣的波形，那么表明此次試驗設計成功。
