一、ODDR原語

FPGA 傳輸?shù)臄?shù)據為單沿?cái)?shù)據，而 PHY 傳輸?shù)臄?shù)據為雙沿?cái)?shù)據，所以FPGA 發送心跳包的最后需要使用 ODDR 原語將單沿?cái)?shù)據轉換為雙沿?cái)?shù)據。通常情況下 FPGA 處理數據使用的時鐘為晶振產生的時鐘（FPGA 時鐘），而 FPGA 傳輸來的數據經過ODDR 原語后轉換為雙沿的數據都是和 PHY 的時鐘同步，所以我們?nèi)绻氚?FPGA 時鐘的數據傳給 PHY 芯片則需要進行跨時鐘域，將 FPGA 時鐘同步的數據轉換為 PHY 時鐘同步的數據。此處單沿轉雙沿?cái)?shù)據采用 Output DDR 原語，簡稱 ODDR，將單沿 8bit 數據轉換為雙沿 4bit 數據。

ODDR原語參考 7 Series FPGAs SelectIO Resources 文檔和 Xilinx 7 Series FPGA Libraries Guide for HDL Designs 。

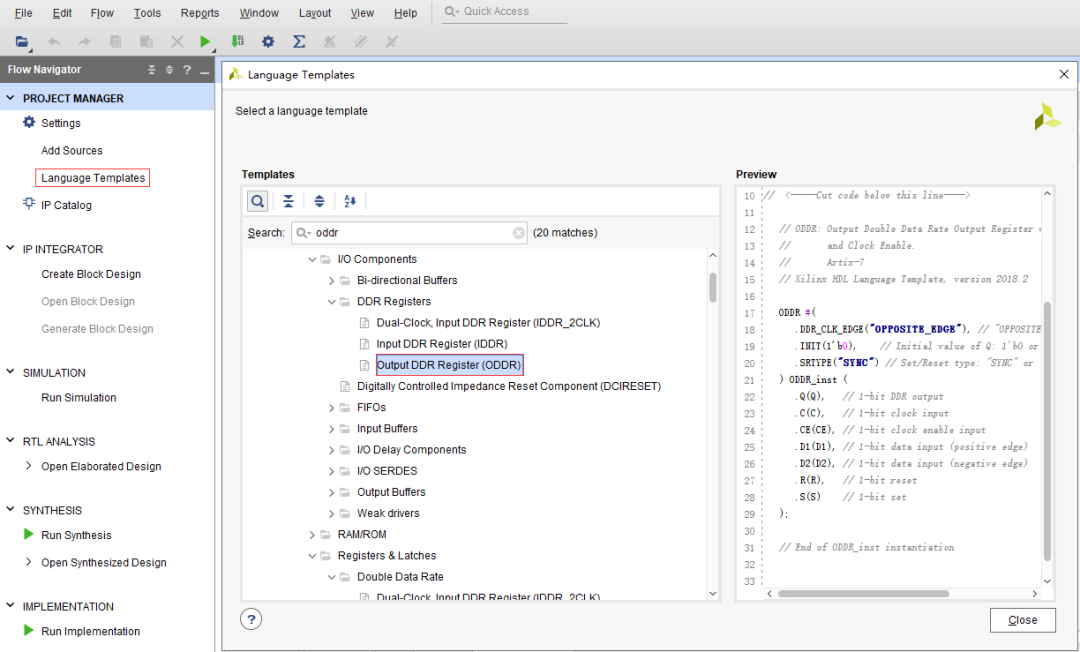

1、ODDR原語獲取途徑

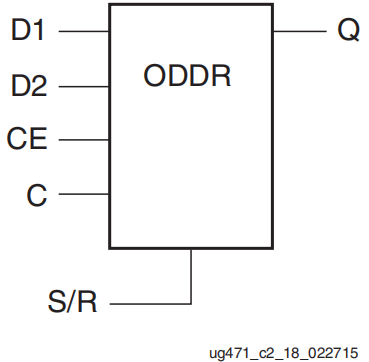

2、ODDR原語接口和屬性（文檔129頁）

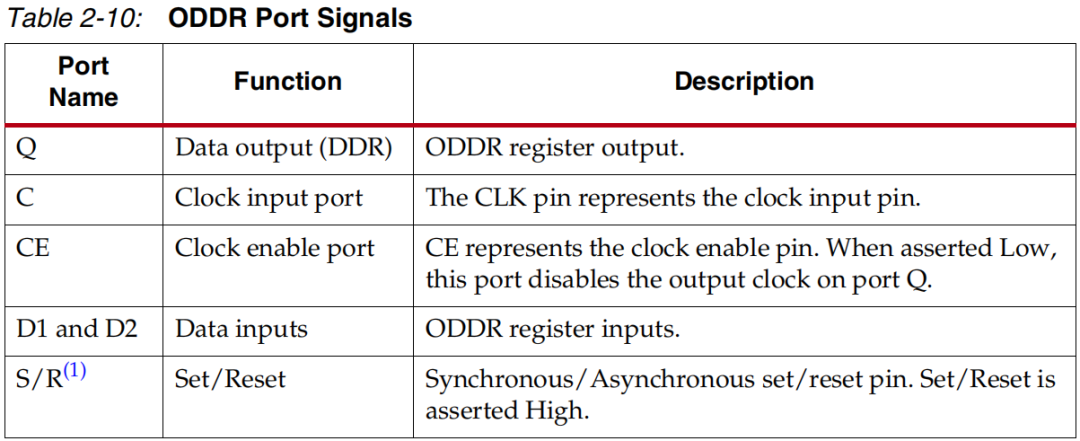

D1 和 D2 為數據輸入，CE 為 ODDR 工作使能，C 為時鐘，S 和 R 分別為置位和復位，Q為輸出。

3、ODDR原語工作模式（文檔126頁）

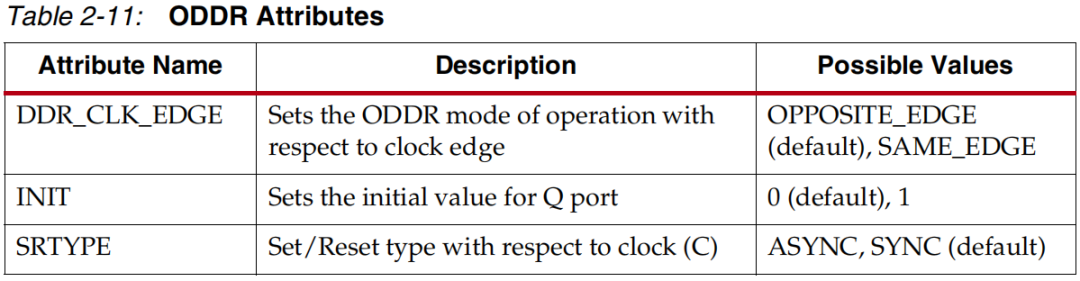

ODDR 有兩種工作模式，模式配置如下圖所示，分別為：OPPOSITE_EDGE、SAME_EDGE。

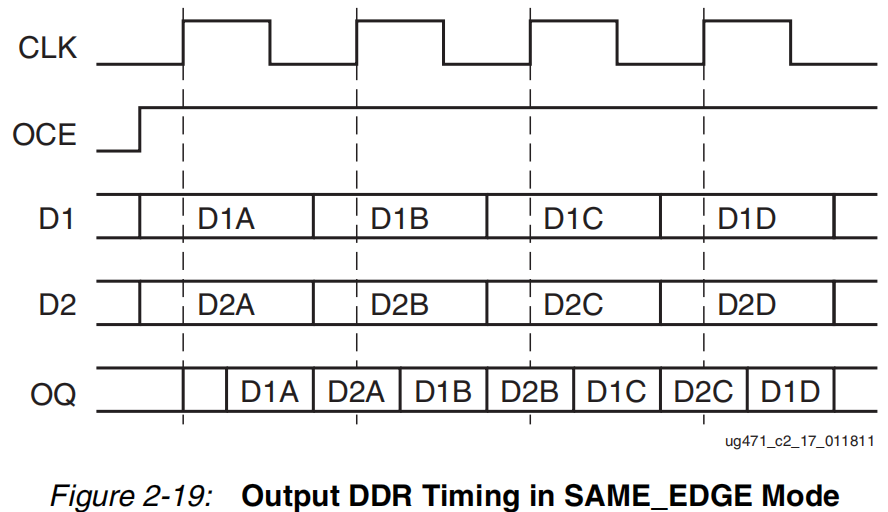

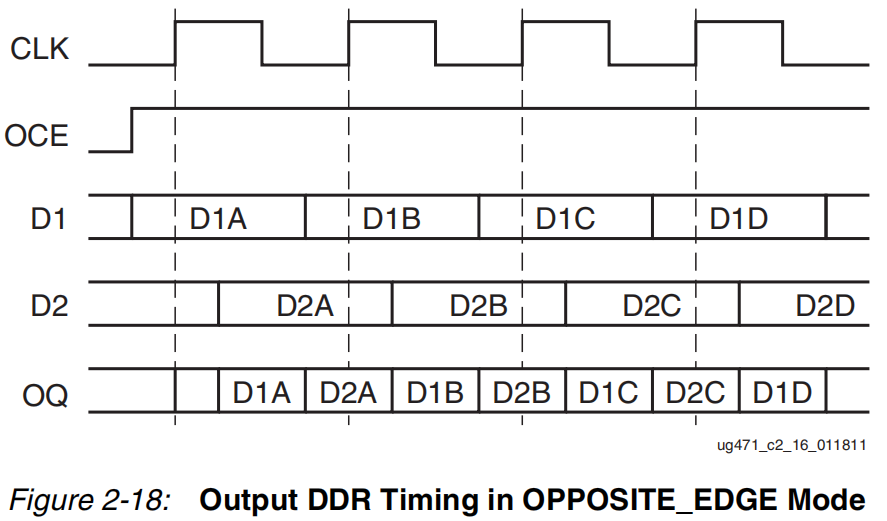

OPPOSITE_EDGE 模式下，雙沿都用來捕捉數據，其中上升沿捕捉低位數據 D1，下降沿捕捉高位數據D2，輸出 Q 在上升沿傳輸 D1,下降沿傳輸D2。SAME_EDGE 模式下，只采用上升沿來捕捉低位數據 D1 和高位數據 D2，然后在輸出 Q 的下降傳輸 D1，上升沿傳輸 D2。此次傳輸我們采用 SAME_EDGE 模式。

4、ODDR雙沿?cái)?shù)據轉單沿?cái)?shù)據使用方式

根據硬件電路圖，PHY 傳輸給 FPGA 有一條時鐘線、一條使能線和四條數據線，其中使能線和數據線都為雙沿?cái)?shù)據。一條使能線包含了 DV 和 ERR，其中上升沿傳輸?shù)氖?DV 信號（即數據有效信號），下降沿傳輸?shù)臑?ERR 信號（即數據出錯信號，通常情況下不考慮 ERR，ERR 是由硬件引起，和軟件無關）；四條數據線包含了一個始終 8bit 數據，其中上升沿傳輸?shù)氖?8bit 數據中的[3:0],下降沿傳輸?shù)氖?8bit 數據中的[7:4]。 我們采用 ODDR 原語將單沿 8bit 數據轉換為雙沿 4bit 數據，同時將 4bit 數據對應有效 DV 信號提取。那么可以建立實現單沿轉雙沿功能的模塊：oddr_ctrl，其中輸入與輸出關系圖如下所示。最后 PHY 芯片傳輸出去的 phy_txd 和 phy_tx_ctl 都和 PHY 的時鐘 phy_tx_clk 同步。圖中 sclk_90 為輸入的時鐘信號是 FPGA 時鐘相移90度后形成的，目的是轉換 phy_tx_rxd 和 phy_tx_ctl 更穩定，tx_dat 和 tx_en 為該模塊輸入的單沿 8bit 數據和對應的數據有效使能。

二、以太網復位信號

前面博客《千兆以太網（1）》中說過 PHY 芯片初始化必須滿足當上電后至少經過 4ms 以上才可以將 PHY 芯片復位引腳置高，因此輸出端口不要忘記了 PHY 芯片的復位信號 phy_rst_n，該信號通過延時 4ms 即可產生，有了這個信號，PHY 芯片才能工作起來。

//延時 4ms 后啟動 phy_rst_n always @(posedge clk50) begin if(rst) begin phy_rst_cnt <= 'd0; end else if(phy_rst_cnt[18]==1'b0) begin phy_rst_cnt <= phy_rst_cnt + 1'b1; end end assign phy_rst_n = phy_rst_cnt[18];

三、Wireshark 抓包

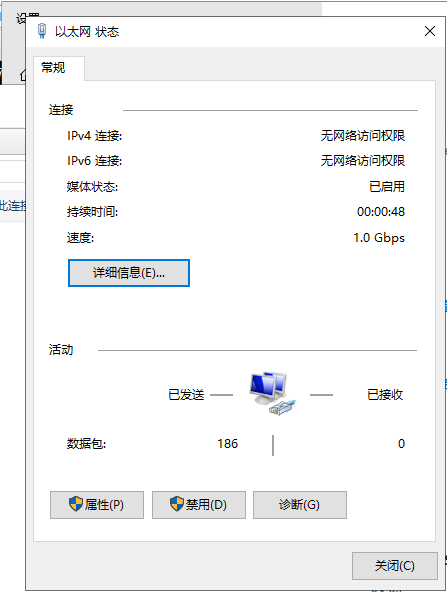

上板后打開點擊電腦中的以太網設置 --- 更改適配器選項，即可看到網卡正常工作起來。

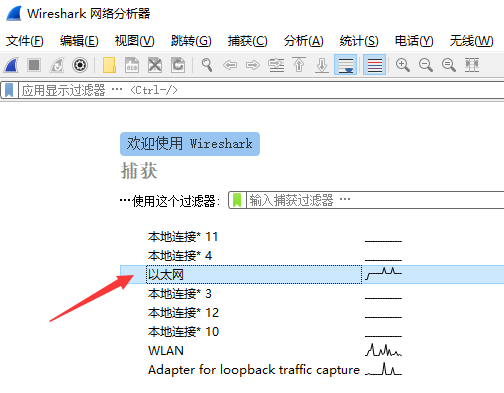

打開 Wireshark 軟件，可以看到 以太網 的波形正在變化。

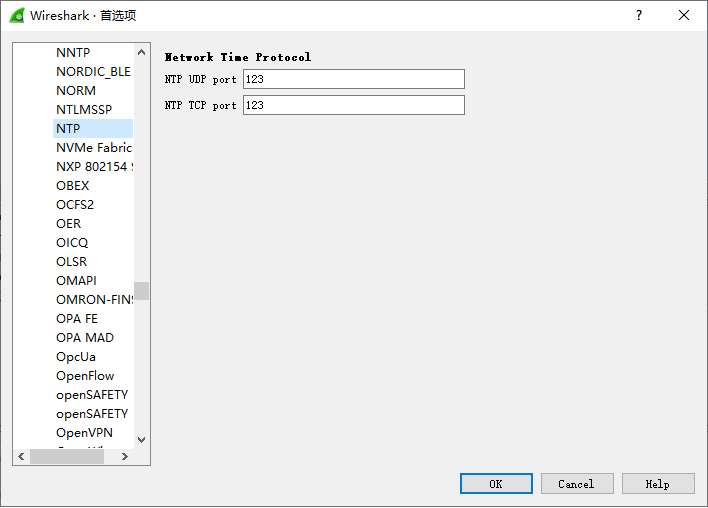

雙擊進去，點擊 編輯 --- 首選項，點擊 NTP 即可看到我們的端口編號，本次設計的是 UDP，為什么看 NTP ？因?yàn)?NTP 其實包含了 UDP，可以看成是 UDP 的一種。

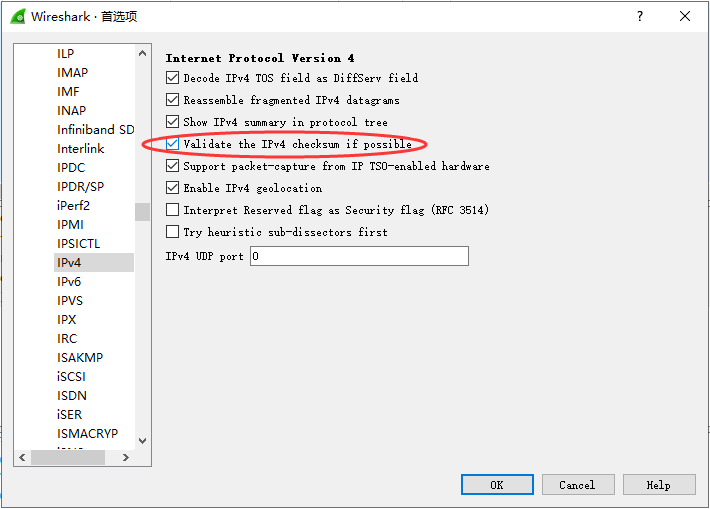

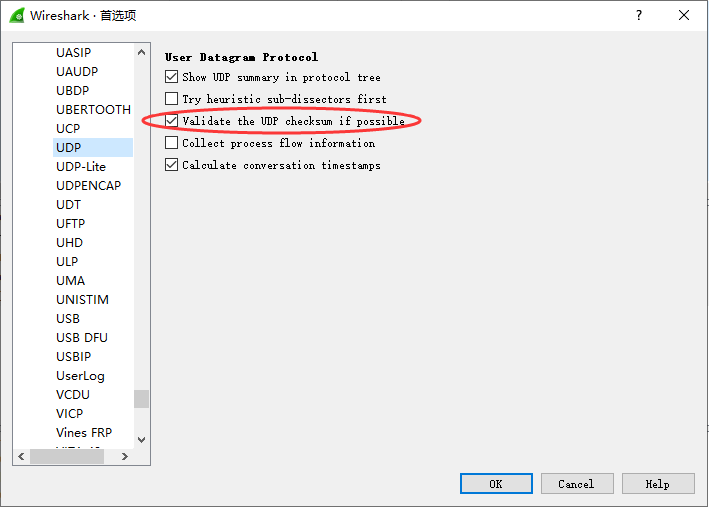

點擊 UDP 和 IPv4，將 UDP校驗和 IP校驗 打勾，待會就看得到是否校驗成功了。

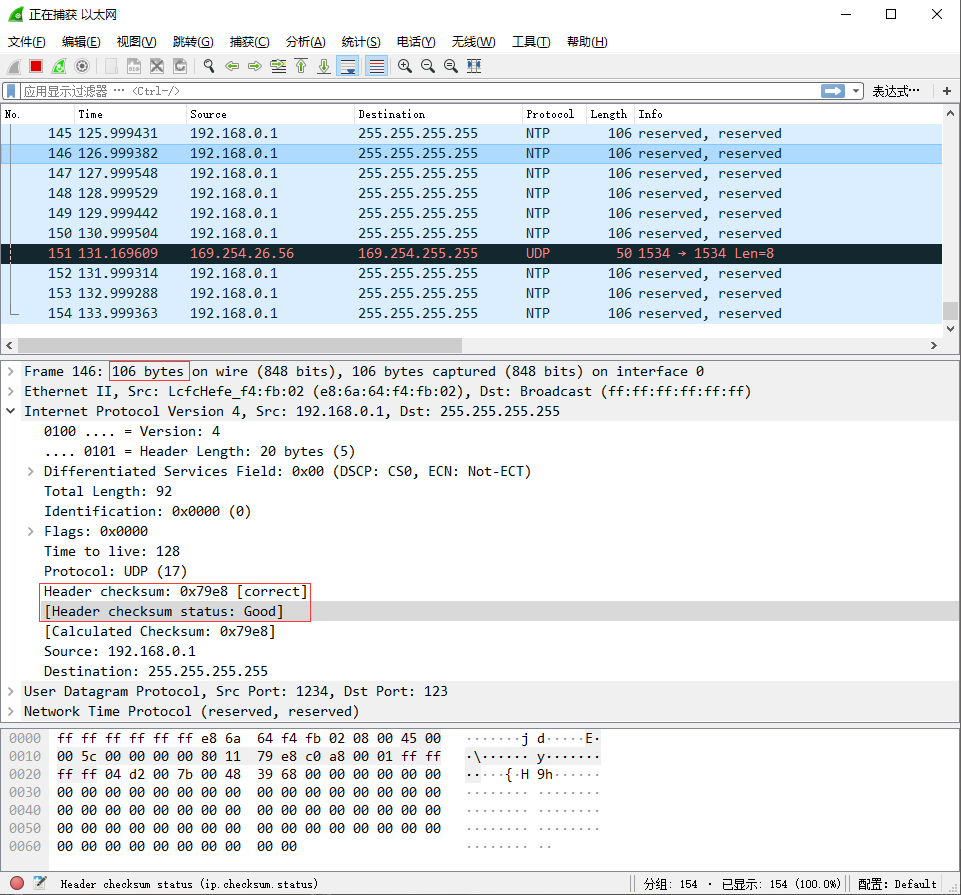

接著我們重新捕獲以太網，可以看到很多藍色的部分表示我們傳輸?shù)男奶?，黑色則的不是我們的，它的 Source 和 Destination 都和我們?cè)O(shè)置的不同，那就不管它了。點擊某個藍色條紋，下方就出現了相關信息，這些信息是去除了包頭（7個55、1個d5）后的，因此字節顯示 106 ，和我們?cè)O(shè)計相吻合。此外可以看到頭部校驗分別顯示 [correct] 和 [Good]，表明我們這次的校驗也是正確的。
