Xilinx FIR IP的介紹與仿真

1 xilinx fir ip簡介

1）符合AXI4-Stream的接口

2）高性能有限脈沖響應（FIR），多相抽取器，多相內插器，半帶，半帶抽取器和半帶內插器，希爾伯特變換和內插濾波器實現

3）最多支持256組系數，處理一組以上時，每組2至2048個系數。

4）輸入數據高達49位精度

5）濾波器系數高達49位精度

6）支持多達1024個交錯數據通道

7）支持高級交錯數據通道序列

8）通過共享控制邏輯支持多個并行數據通道

9）插值和抽取因子通常最多為64，單通道濾波器的最大為1024

10）支持大于時鐘頻率的采樣頻率

11）在線系數重裝能力

12）用戶可選的輸出舍入

13）高效的多列結構，適用于所有過濾器的實現和優化

Fir公式

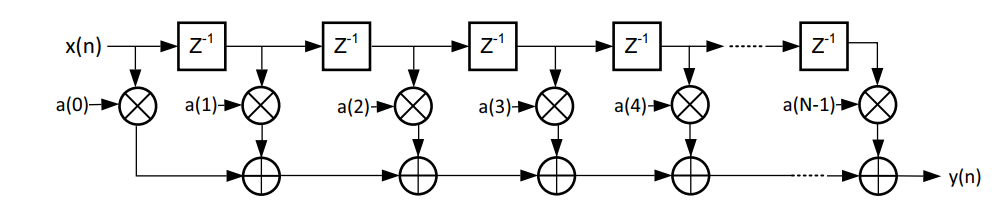

常規抽頭延遲線FIR濾波器表示

2 設計驗證思路

混頻器設計參考《基于FPGA數字混頻器的設計》。

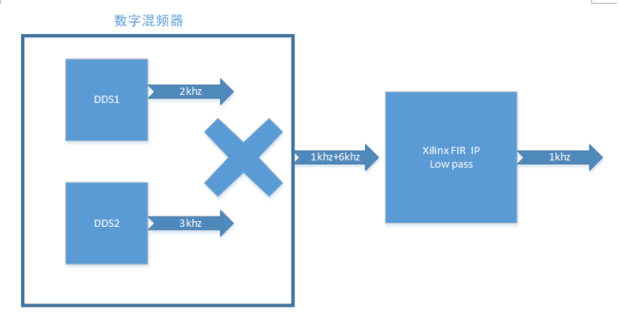

如上圖所示，混頻模塊內部包含兩個dds模塊，一個產生2khz sine波，一個產生3khz sine波，然后相乘得到1khz+6khz的混頻，然后使用xilinx FIR IP設計一個低通濾波器濾掉6khz，最后只剩1khz。

3 matlab fdatool設計低通濾波器

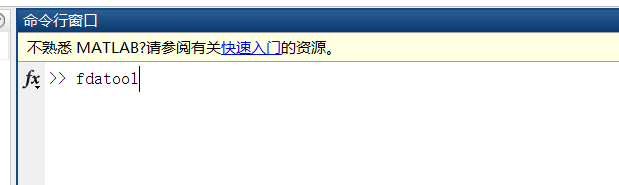

1）打開fdatool

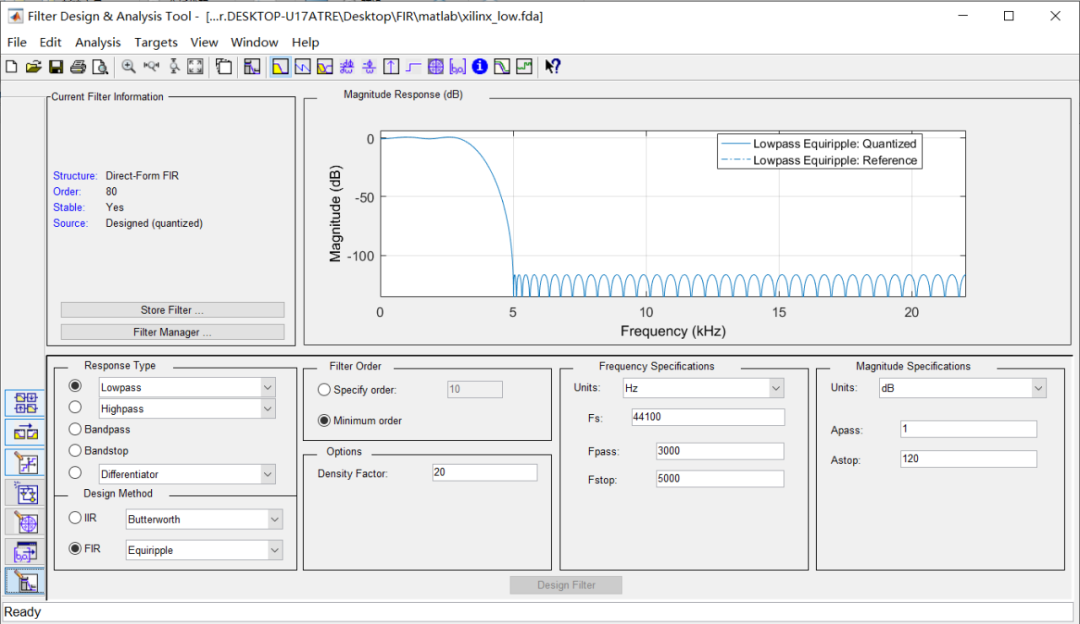

2)低通濾波器設計

Fs=44100;

Fpass =3000;

Fstop =5000;

Apass = 1;

Astop =120;

幅頻響應如下圖所示。

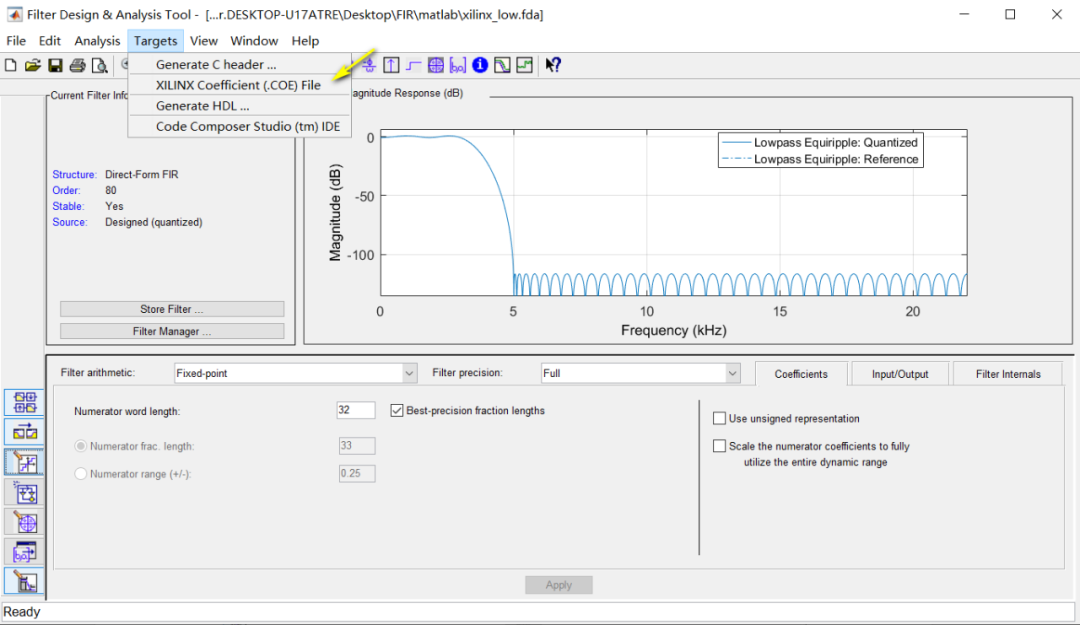

3 系數量化

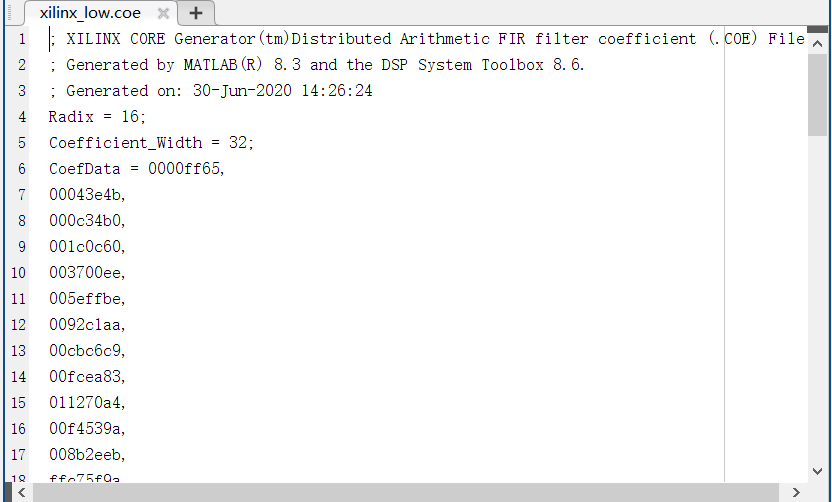

4）matlab導出 .coe

4 xilinx FIR IP的設置與仿真

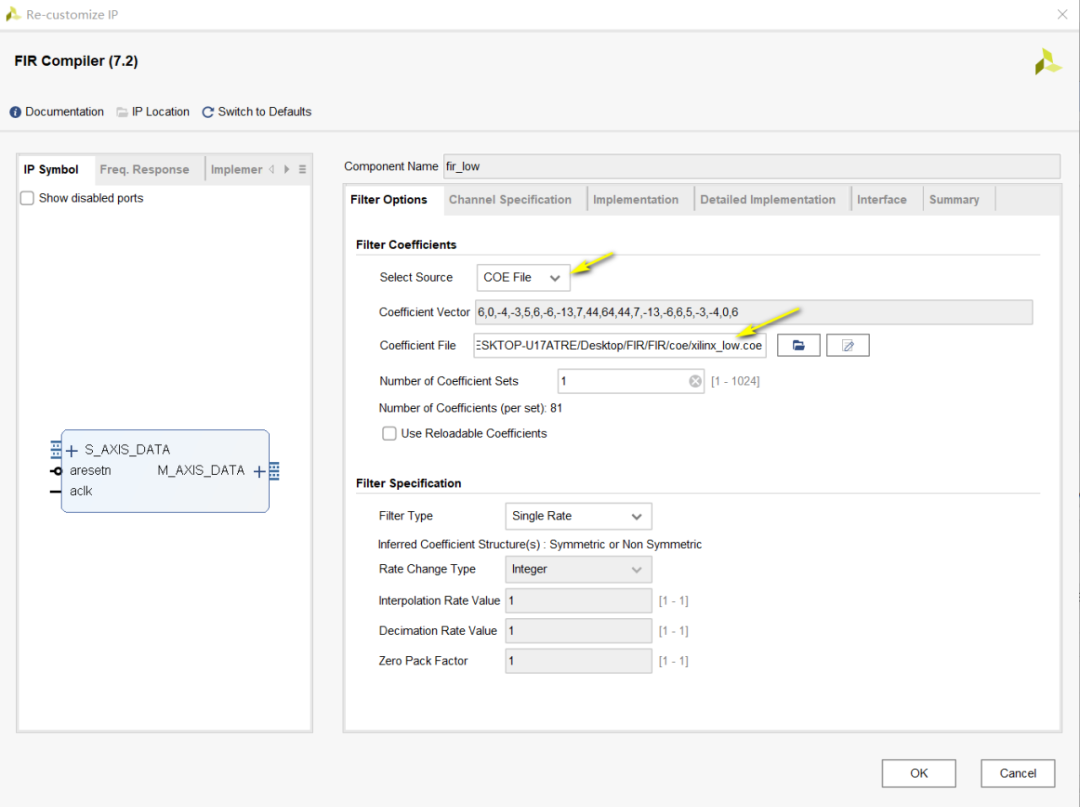

如上圖所示，左側包含IP Symbol、Freq.Response、Implementation Details和CoefficientReload。右側包括Filter Options、Channel Specification、Implementation、Detailed Implementation、Interface和Summary.

1) Filter Options

(1)系數源(Coefficient Source)：直接在GUI中使用系數矢量參數或使用由CoefficientFile參數指定的.coe文件，指定要使用的系數輸入。

(2)系數向量(Coefficient Vector )：用于直接在GUI中指定濾波器系數。過濾器系數使用逗號分隔列表以十進制形式指定，與過濾器系數數據文件中的coefdata字段相同。與.coe文件一樣，可以使用FIR編譯器根據您的要求適當量化的非整數實數來指定濾波器系數。

(3)濾波器類型(Filter Typ )：支持五種濾波器類型：單速率FIR，插值FIR，抽取FIR，希爾伯特變換和插值FIR。

2) Channel Specification

(1)選擇格式(Select format )：選擇用于指定硬件過采樣率，內核可用于處理輸入采樣并生成輸出的時鐘周期數的格式。該值直接影響核心實現和所使用資源的并行度。選擇“頻率規格”后，可以指定“輸入采樣頻率”和“時鐘頻率”。這些值之間的比率以及其他核心參數決定了硬件過采樣率。

選擇“輸入采樣周期”時，可以指定輸入采樣之間的時鐘周期數。同樣，選    擇“輸出采樣周期”時，可以指定輸出采樣之間的時鐘周期數。

(2)采樣周期(Sample Period )：輸入或輸出采樣之間的時鐘周期數。當指定了多個通道時，該值應該是時分多路復用輸入樣本數據流之間時鐘周期的整數?？梢允褂梅?jǐn)?shù)采樣周期來指定大于時鐘頻率的采樣頻率.

(3)輸入采樣頻率(Input Sampling Frequency )：該字段可以是整數或?qū)崝?shù)值；它指定一個通道的采樣頻率。根據時鐘頻率和濾波器參數（例如插值率和通道數）設置上限。

(4)時鐘頻率(Clock Frequency )：此字段可以是整數或?qū)崝?shù)值。限制是根據采樣頻率，內插率和通道數設置的。該領域僅影響體系結構選擇。最終的實現可能無法達到指定的時鐘速率。

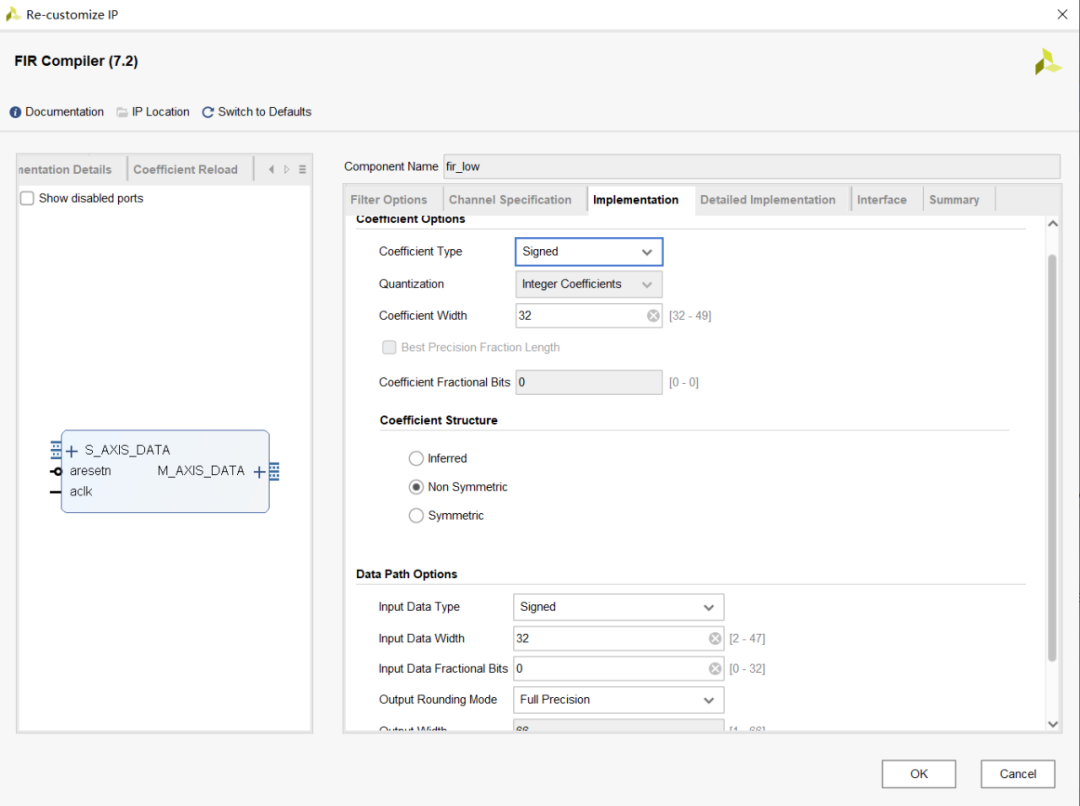

3) Implementation

(1)系數類型(Coefficient Type )：系數數據可以指定為有符號或無符號。

(2)輸入數據小數位(Input Data Fractional Bits )：用于表示過濾器輸入數據樣本的小數部分的輸入數據寬度位數。該字段僅供參考。它與系數小數位一起使用，以計算濾波器的輸出小數位值。此參數在IP集成器中自動設置，但也可以被覆蓋。

(3)輸出舍入模式(Output Rounding Mode )：指定要應用于過濾器輸出的舍入類型。

(4)輸出小數位(Output Fractional Bits )：此字段報告用于表示濾波器輸出樣本小數部分的輸出寬度位數

4) Interface

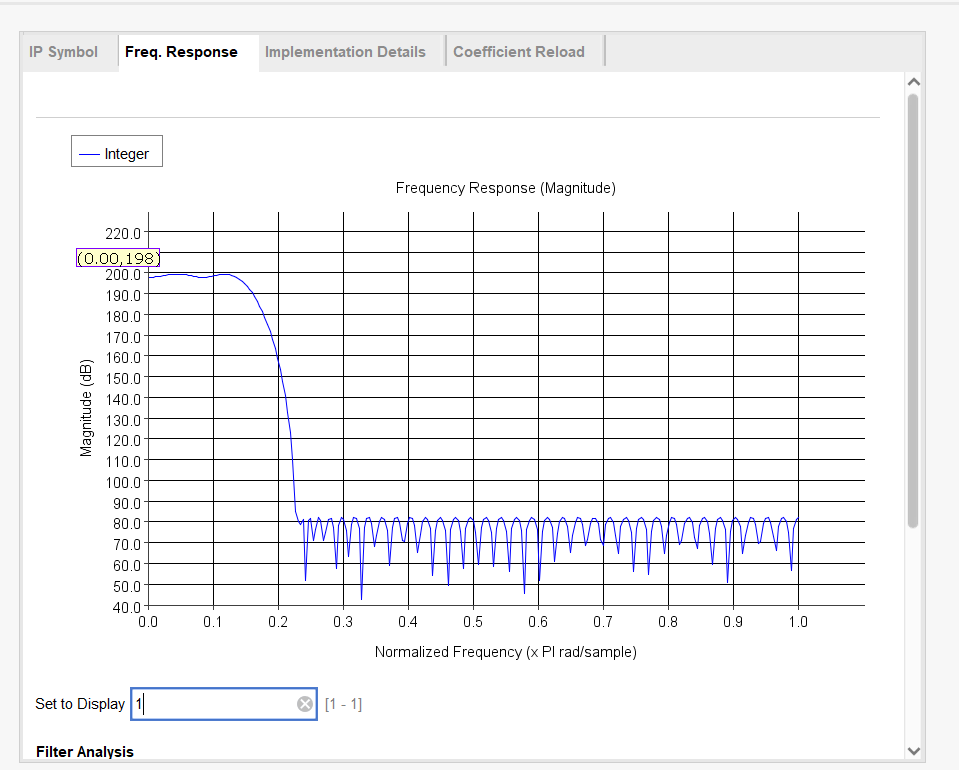

5) Freq.Response

 `timescale1ns / 1ps modulefir_top( input mclk, input reset_n, input signed [31:0] pcm_in, output signed   [31:0]  y ); reg [9:0] cnt; reg pcm_en; wire s_axis_data_tready; wire m_axis_data_tvalid; wire [71 : 0] m_axis_data_tdata;  assign y = m_axis_data_tdata[61:30]; always @(posedge mclk or negedge reset_n)begin if(!reset_n) begin cnt<=10'd0; pcm_en<=1'b0; end else begin cnt<=cnt+10'd1;  if(cnt==10'd0) pcm_en<=1'b1; else pcm_en<=1'b0; end end  //-----------Begin Cut here for INSTANTIATION Template ---// INST_TAGfir_lowUfir_low ( .aresetn(reset_n),                        // input wire aresetn .aclk(mclk),                              // input wireaclk .s_axis_data_tvalid(pcm_en),  // input wire s_axis_data_tvalid .s_axis_data_tready(s_axis_data_tready), // output wire s_axis_data_tready .s_axis_data_tdata(pcm_in),    // input wire [31 : 0] s_axis_data_tdata .m_axis_data_tvalid(m_axis_data_tvalid), // output wire m_axis_data_tvalid .m_axis_data_tdata(m_axis_data_tdata)   // output wire [71 : 0] m_axis_data_tdata ); endmodule

將混頻信號和經過xilinx FIR IP 濾波后信號寫出matlab觀察時域和頻域.

1 混頻信號

濾波前的1khz+6khz的混頻信號。

2 濾波后

如上所示，經過濾波后6khz完全被濾除，只剩下1khz信號。仿真驗證成功。
