前 言

DSP板卡一般通過仿真器進行調試，包括程序的加載與固化。由于眾多應用場合對產品體積、產品密封性均有嚴格要求，或我們根本無法近距離接觸產品，因此終端產品很多時候無法預留JTAG接口或通過JTAG接口升級程序。此時，在不拆箱的前提下實現程序的遠程升級，則顯得尤為重要。

基于以上考慮，為了讓嵌入式應用更簡單，創龍科技(Tronlong)基于TI TMS320C6678平臺提供了DSP程序遠程升級方案：串口遠程升級、網絡遠程升級。

1  硬件平臺

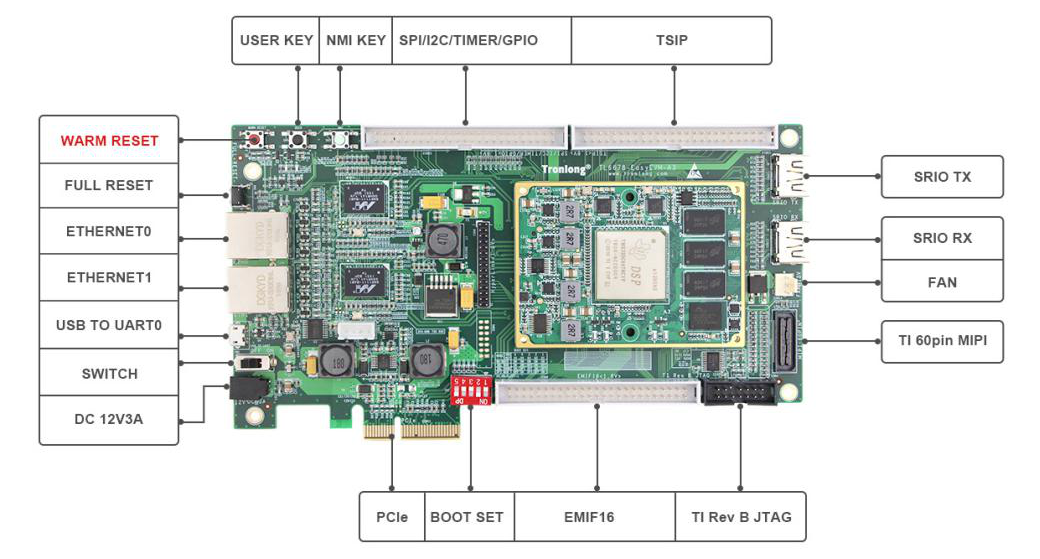

本文基于創龍科技TL6678-EasyEVM評估板進行演示。

TL6678-EasyEVM是一款基于TI KeyStone架構C6000系列TMS320C6678八核C66x定點/浮點高性能處理器設計的高端多核DSP評估板，由核心板與底板組成。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。

評估板接口資源豐富，引出雙路千兆網口、SRIO、PCIe等高速通信接口，方便用戶快速進行產品方案評估與技術預研。

TL6678-EasyEVM評估板視頻簡介

開發案例主要包括：

(1) 裸機開發案例

(2) RTOS(SYS/BIOS)開發案例

(3) IPC、OpenMP 多核開發案例

(4) SRIO、PCIe、雙千兆網口開發案例

(5) 圖像處理開發案例

(6) DSP算法開發案例

(7) 串口、網絡遠程升級開發案例

2  串口遠程升級方案

2.1 案例功能

PC機使用串口調試終端軟件SecureCRT，通過串口將用戶程序遠程固化至NOR FLASH或NAND FLASH。

2.2 案例框圖

2.3 關鍵代碼

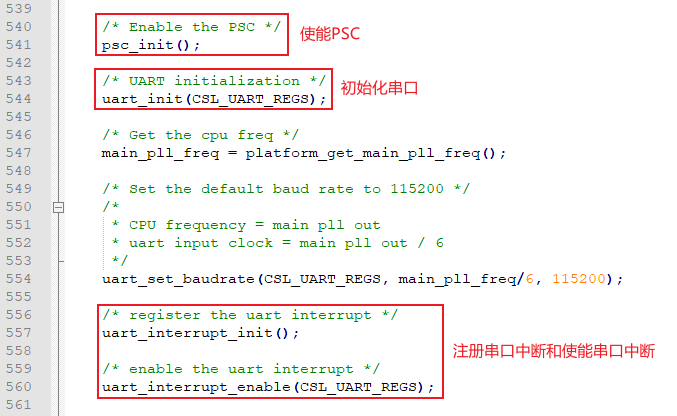

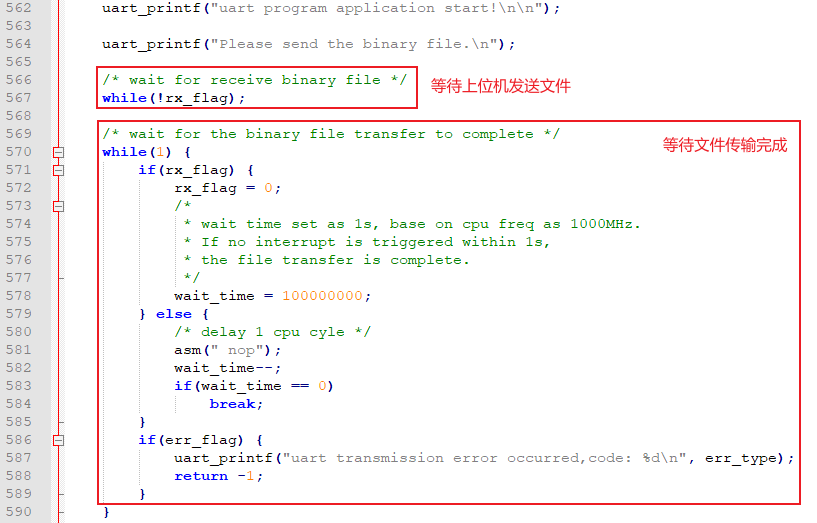

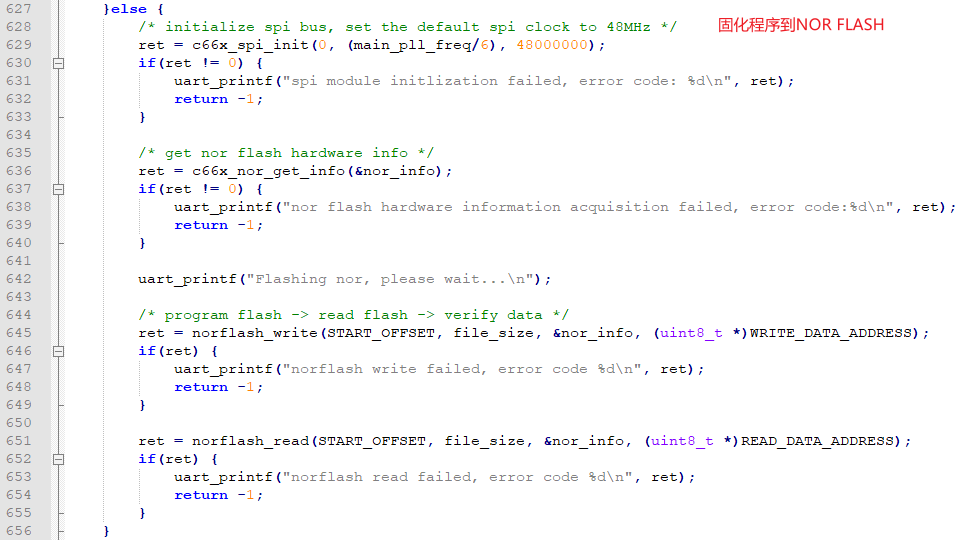

（1）主函數簡要說明。

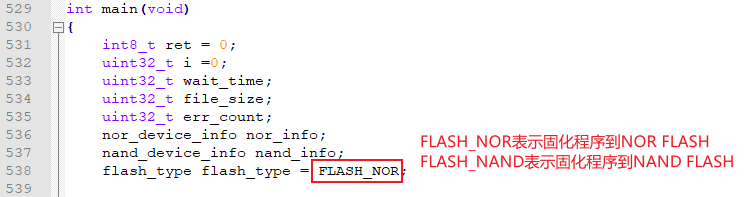

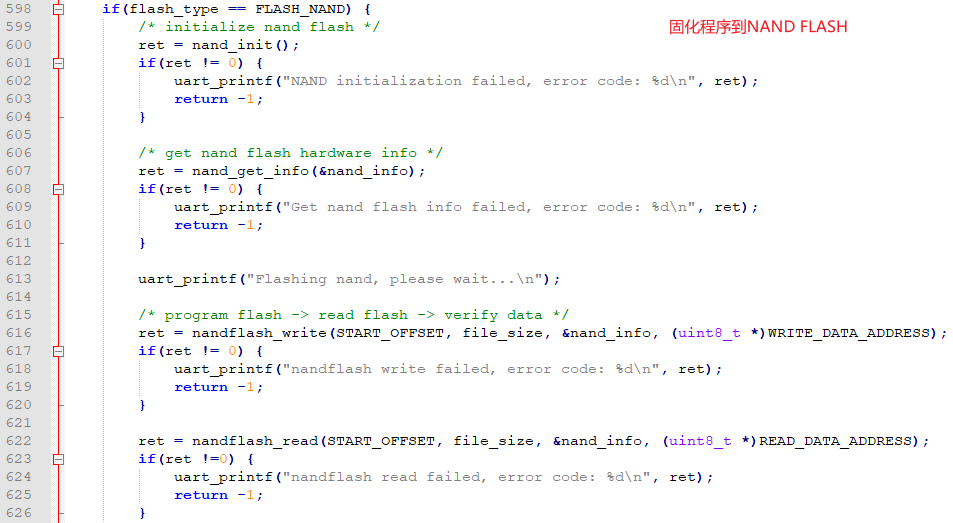

由main函數中flash_type變量指定固化用戶程序至NOR FLASH或NAND FLASH。

3  網絡遠程升級方案

3.1 案例功能

通過網頁界面對評估板的NOR FLASH或NAND FLASH進行讀、寫、擦除操作，實現程序遠程固化至NOR FLASH或NAND FLASH。

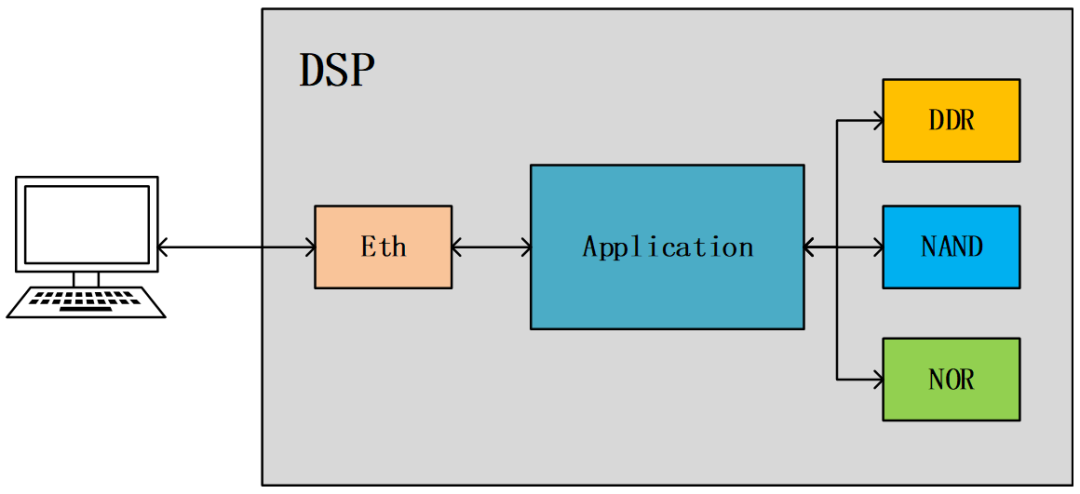

3.2 案例框圖

3.3 關鍵代碼

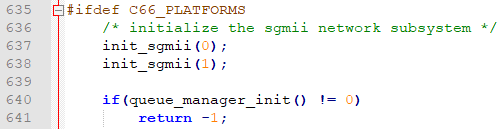

（1）初始化網絡子系統。

（2）動態創建ndk_client任務。

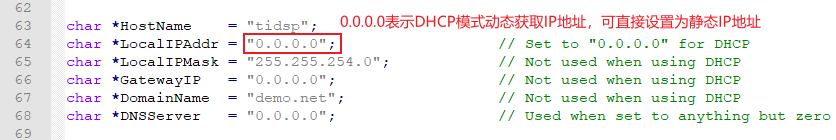

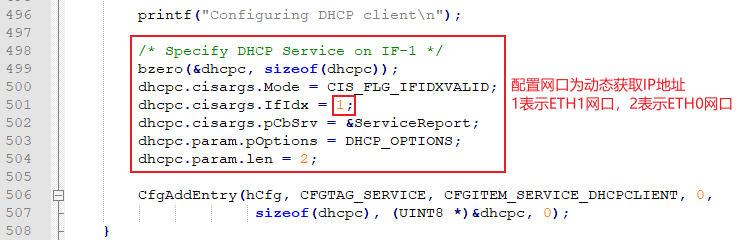

（3）默認使用DHCP模式自動獲取IP地址，如需修改為靜態IP地址，可參考如下說明進行配置。默認適配ETH1網口，如需使用ETH0網口，可參考如下說明進行配置。

（4）創建HTML 網頁，并添加網頁功能所需的Web網頁文件。

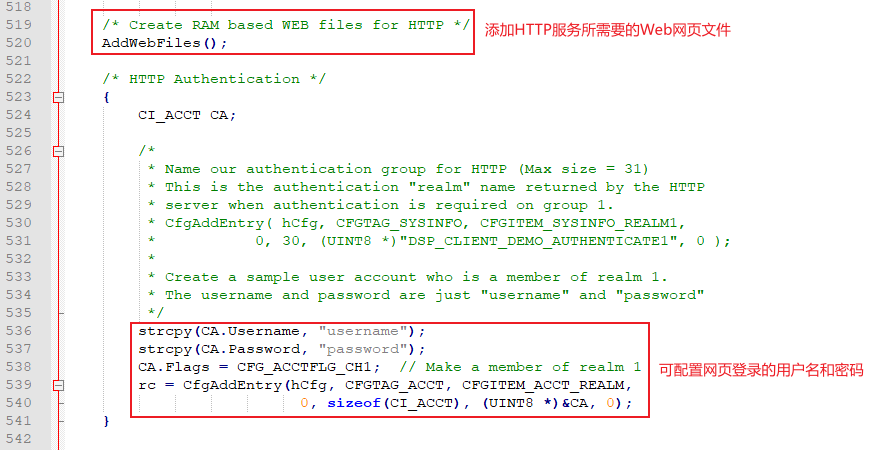

（5）將配置寫入NDK配置中，并初始化NDK子系統。

（6）通過MAX_POST_FILESZ配置網頁上傳文件大小。

project\webpages\flash.h

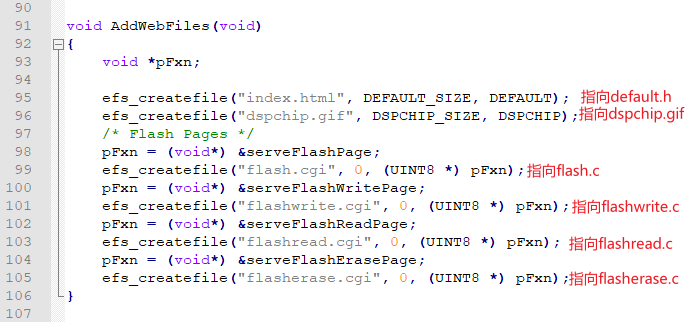

（7）通過AddWebFiles()創建網頁服務所需元素文件。

project\webpages\webpage.c

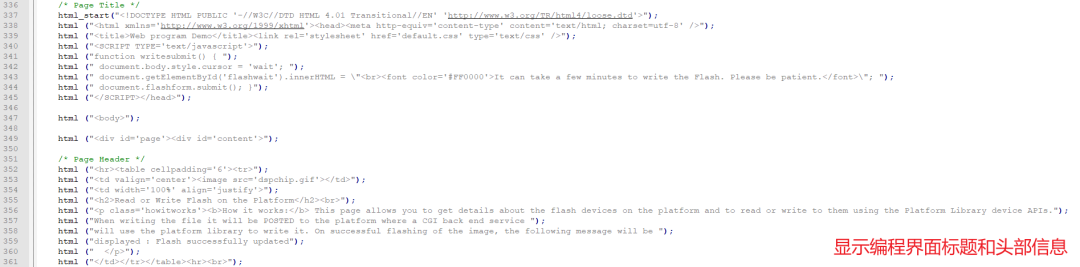

（8）創建Flash編程界面和響應網頁操作函數。

project\webpages\flash.c

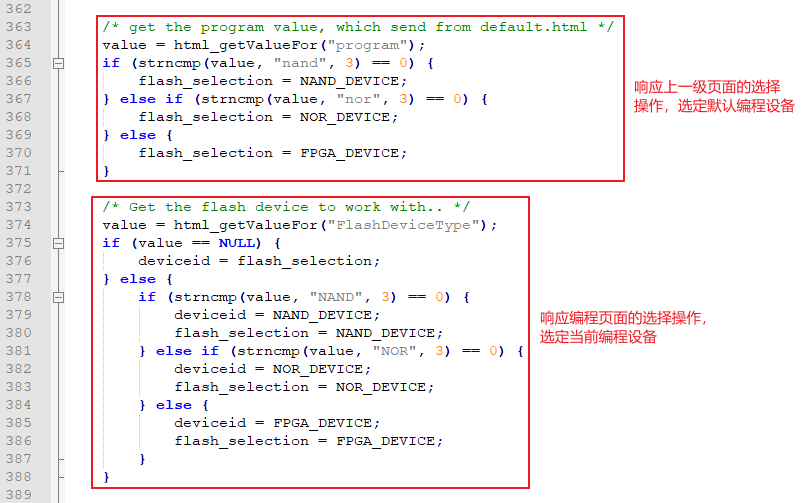

（9）選擇編程設備。

project\webpages\flash.c

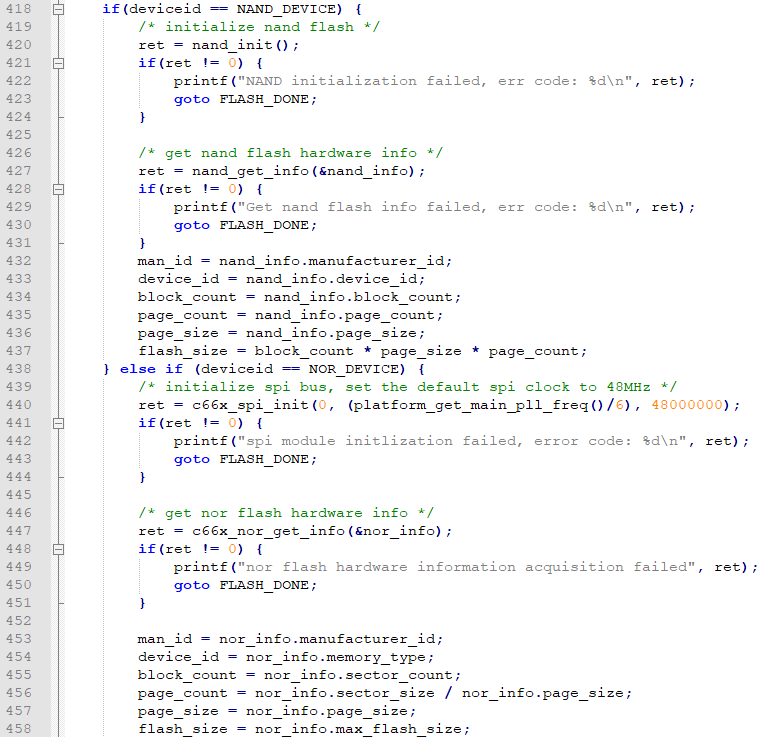

（10）初始化設備并讀取設備硬件信息。

project\webpages\flash.c

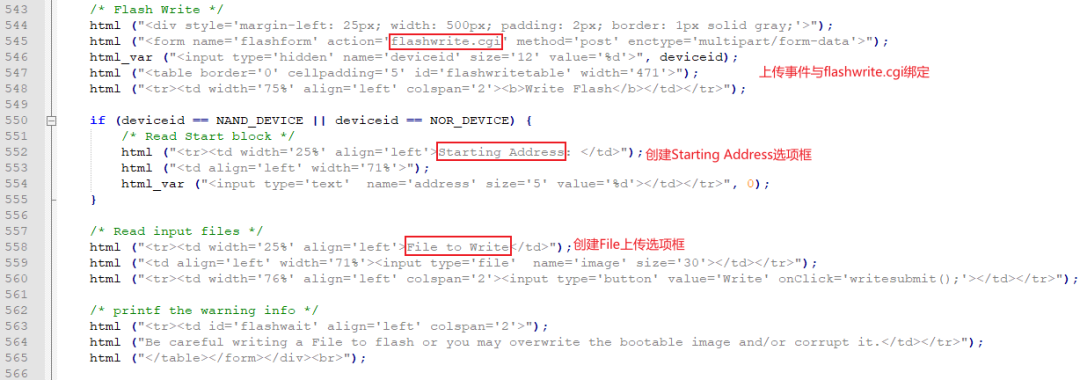

（11）數據寫入操作過程說明：創建Starting Address、File to Write選項，將上傳事件與flashwrite.cgi進行綁定。

project\webpages\flash.c

（12）按下Write按鈕后，將觸發serveFlashWritePage()，在函數中獲取上傳文件并保存至write_buffer中。

project\webpages\flashwrite.c

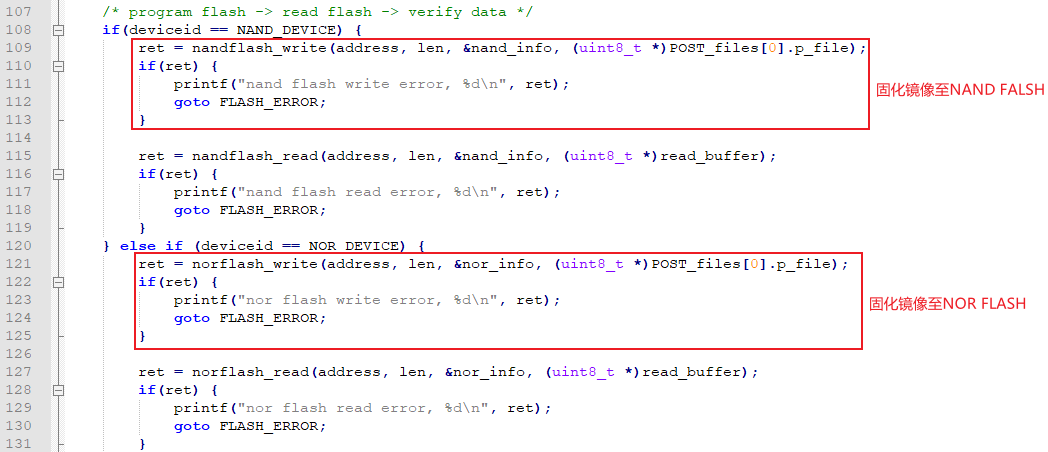

（13）固化用戶程序可執行文件至對應的編程設備中。

project\webpages\flashwrite.c

本案例實現了網頁的基本功能，如需新增其他功能，可修改案例工程webpages目錄下的相關文件。HTML文件default.html修改后需轉換為default.h并替換原有文件，再重新進行編譯，修改方可生效。webpages的tool目錄下提供了HTML文件轉換工具包php-8.0.0.rar。

請將webpages的tool目錄下的php-8.0.0.rar壓縮包解壓至Windows非中文路徑下，并確保已正確安裝BIOS-MCSDK多核軟件開發包。

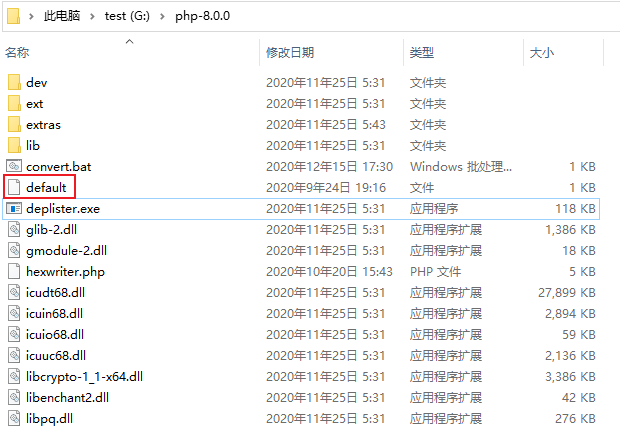

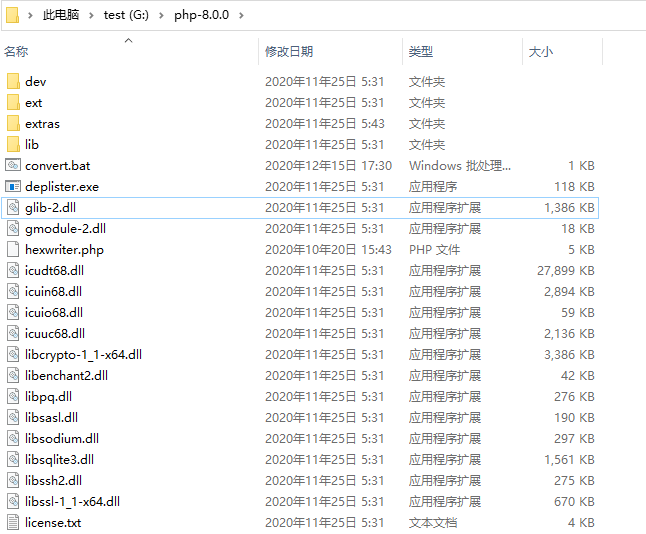

將修改后的default.html重命名為default，并拷貝至php-8.0.0.rar壓縮包解壓目錄。

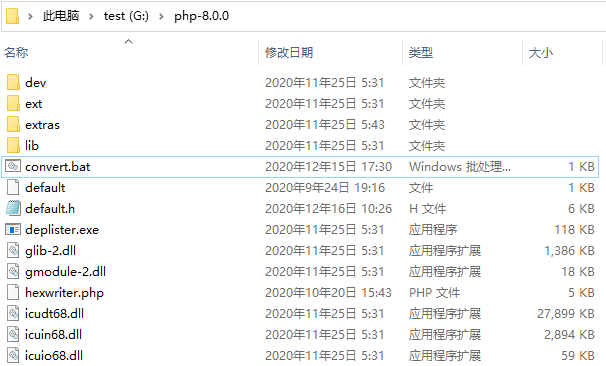

雙擊運行convert.bat腳本，即可在當前目錄下生成default.h文件。
