基于FPGA的CRC校驗碼生成器設計
時間：2025-08-21 22:10:51
手機看文章
掃描二維碼
隨時隨地手機看文章
一、概述
CRC，即Cyclic Redundancy Check，循環冗余校驗，是一種數字通信中的常用信道編碼技術。其特征是信息段和校驗字段的長度可以任意選定。二、CRC校驗的基本原理
CRC碼是由兩部分組成的，前部分是信息碼，就是需要校驗的信息，后部分是校驗碼，如果CRC碼長共n bit，信息碼長k bit，就稱為(n,k)碼，剩余的r bit即為校驗位。如：(7,3)碼：110 1001，前三位110為信息碼，1001為校驗碼。
三、校驗碼的生成規則
1) 將原信息碼左移r bit，右側補零，如 110--> 110 0000；
2) 用110 0000除以g(x) (注意，使用的是模2除法，見下文)，得到的余數即為CRC校驗碼；
3) 將校驗碼續接到信息碼的尾部，形成CRC碼。
四、關于生成多項式g(x)
在產生CRC校驗碼時，要用到除法運算，一般來說，這是比較麻煩的，因此，把二進制信息預先轉換成一定的格式，這就是CRC的多項式表示。二進制數表示為生成多項式的系數，如下：
所有二進制數均被表示為一個多項式，x僅是碼元位置的標記，因此我們并不關心x的取值，稱之為碼多項式。(我沒研究過CRC代數推理過程，沒體會到用多項式計算的方便之處，這里要學會的就是給出生成多項式g(x)，能寫出對應的二進制即可)

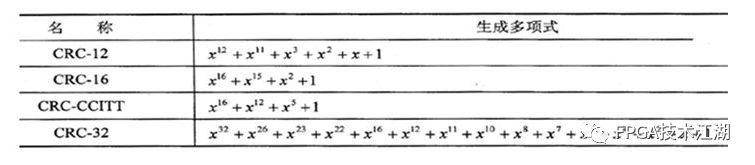

常見的生成多項式如下：
五、關于模2除法
模2運算就是加法不考慮進位，減法不考慮借位。 1）加法運算： 0＋0＝0 0＋1＝1 1＋0＝1 1＋1＝0
例如0101＋0011＝0110，列豎式計算：
0 1 0 1
＋ 0 0 1 1
──────
0 1 1 0
2）減法運算： 0－0＝0 0－1＝1 1－0＝1 1－1＝0 例如0110－0011＝0101，列豎式計算：
0 1 1 0
－ 0 0 1 1
──────
0 1 0 1
3）乘法運算
0×0＝0 0×1＝0 1×0＝0 1×1＝1
多位二進制模2乘法類似于普通意義上的多位二進制乘法，不同之處在于后者累加中間結果時采用帶進位的加法，而模2乘法對中間結果的處理方式采用的是模2加法。例如1011×101＝100111，列豎式計算：
4）除法運算：0÷1＝0 1÷1＝1

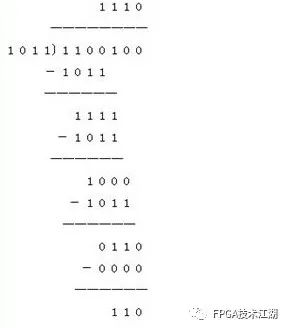

多位二進制模2除法也類似于普通意義上的多位二進制除法，但是在如何確定商的問題上兩者采用不同的規則。后者按帶借位的二進制減法，根據余數減除數夠減與否確定商1還是商0，若夠減則商1，否則商0。多位模2除法采用模2減法，不帶借位的二進制減法，因此考慮余數夠減除數與否是沒有意義的。實際上，在CRC運算中，總能保證除數的首位為1，則模2除法運算的商是由余數首位與除數首位的模2除法運算結果確定。因?yàn)槌龜?shù)首位總是1，按照模2除法運算法則，那么余數首位是1就商1，是0就商0。例如1100100÷1011＝1110……110，列豎式計算：
掌握了上面的運算規則，你可以嘗試計算一個復雜一點的，如下：
如果得到的余數結果正確，你掌握的東西就夠用了。六、CRC-CCITT的硬件實現
CRC-CCITT的生成多項式為：

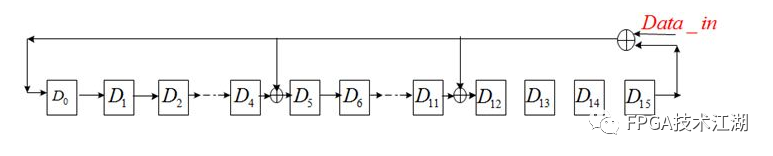

對應的二進制數就是上面復雜運算中那個除數。由剛才的計算可知，對于8 bit的數據 0xaa，它的CRC校驗碼為0001 0100 1010 0000，下面用verilog來實現，看能否得到這個結果：要實現這一過程，仍然需要LFSR電路，參看《FPGA設計中，產生LFSR偽隨機數》中關于該電路特性的介紹，如果你不需要了解原理，直接略過即可；有所改進的地方就是，可以將偽隨機數發生器看作一個Moore型狀態機，它的輸出只與當前的狀態有關；而此時利用LFSR電路，需要引入數據輸入端，輸出不僅取決于當前的狀態，還取決于輸入信號，相當于Mealy型狀態機，如下圖：

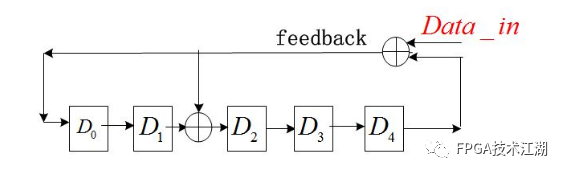

注意對比與偽隨機數產生器中該反饋支路的區別。
反饋?lái)?xiàng)gr+1gr……g0為生成多項式的系數，依然是1代表存在反饋，0代表不存在反饋；此電路可以完成上述的模2除法操作，若我們要求0xaa的CRC校驗碼，則從高位到低位順序輸入0xaa共8 bit后，D15……D0中的數據即為所要求的余數，即CRC校驗位。

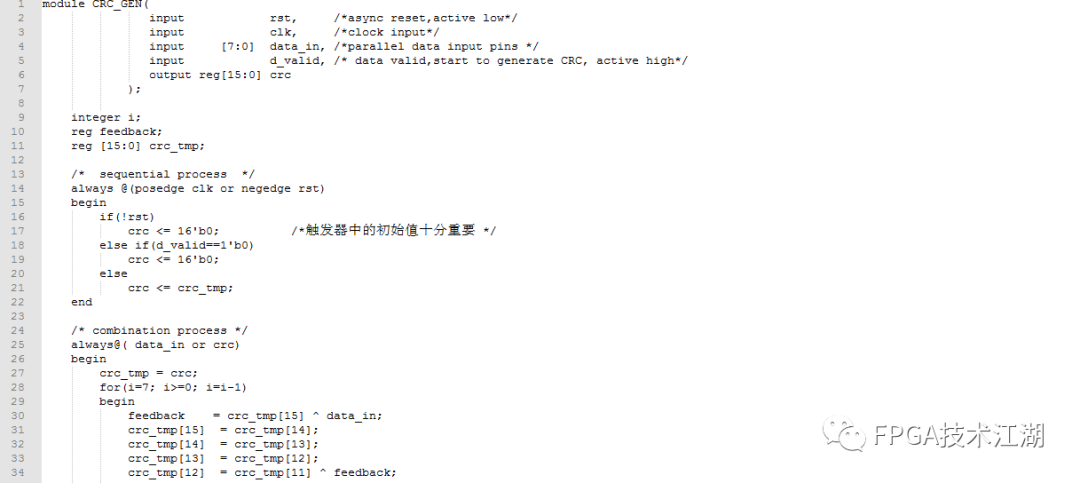

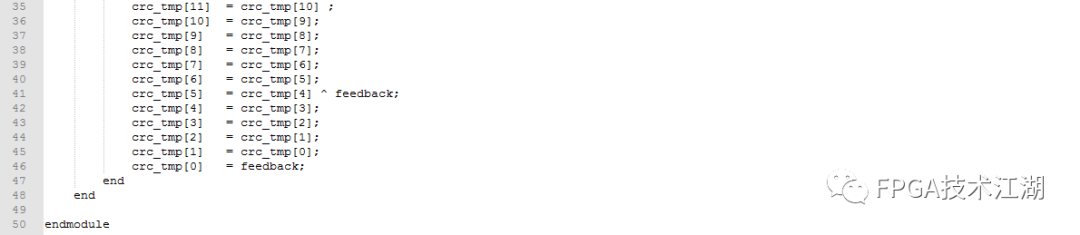

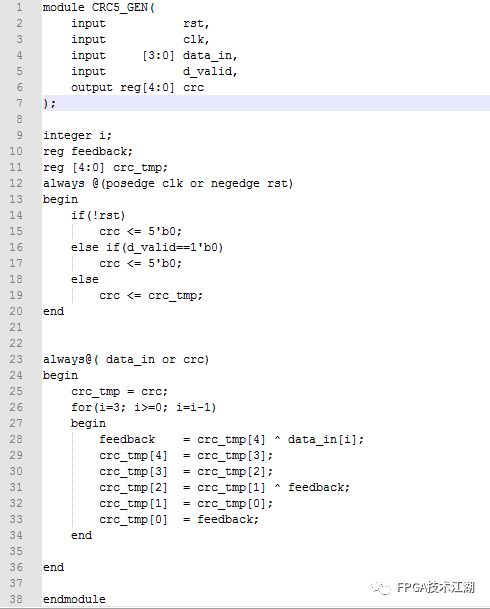

如果用時序電路串行實現，則8 bit數據要移位8次，就需要8個clk，效率低下，為了能在一個時鐘周期輸出結果，必須采用組合電路，當然，這是以空間換時間的方法，由于使用了for循環8次，直觀的講電路規模將擴大8倍。

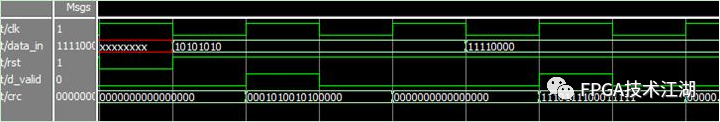

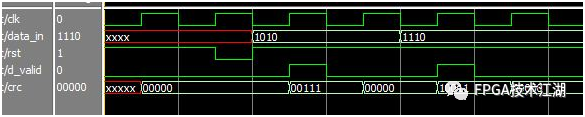

仿真結果如下：得到的是數據0xaa和0xf0的CRC校驗碼，為驗證結果的正確性，可以按照模2法則手工計算一下。
說明：細心的大俠可能發現，本篇對LFSR電路能完成模2求余操作的原因避而不談，不是因?yàn)椴桓嬖V你，是因?yàn)槟壳耙膊皇呛芮宄?，工科背景?duì)數學推理實在是有點不知所云，尤其是看到國內教材那好幾頁的公式的時候，如果您有通俗易懂的講解LFSR電路由來與應用的文章，注意是深入淺出的，請大力推薦，在此感謝。
