PWM 采用任意寬度的輸入值，并創建只有一位寬度的輸出。使用自由運行計數器的 PWM，這是能做的最簡單的 PWM。

module PWM( input clk, input rst_n, input [3:0] PWM_in, output PWM_out);  reg [3:0] cnt;always @(posedge clk or negedge rst_n)  if(!rst_n) cnt<=0; else cnt <= cnt + 1'b1; // free-running counter  assign PWM_out = (PWM_in > cnt)?1'b1:1'b0;  // comparatorendmodule

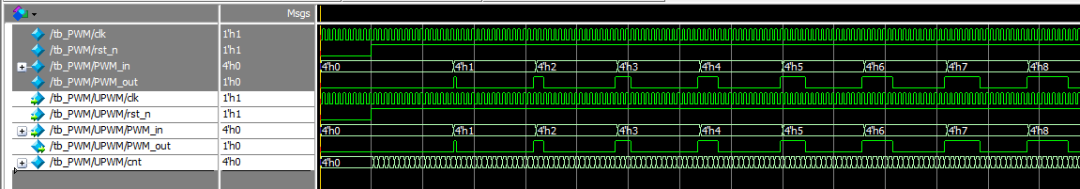

選擇了一個4位的 PWM 這里，所以 PWM 周期是16。輸入可以從0到15，因此 PWM 輸出比從0% 到15/16 = 93% 。如果需要能夠達到100% ，輸入需要有一個額外的bit位。

這段代碼工作得很好，盡管當前形式的代碼有點幼稚，因?yàn)檩斎氡仨毷枪潭ǖ?或者只有當計數器溢出 = 返回到0時才會更改)。否則輸出將出現故障。因此，很可能需要一些額外的邏輯(通常是在正確的時間捕獲輸入的閂鎖)

使用可加載的上下計數器的 PWM,這是一個稍微復雜一點的設計。

module PWM2( input clk, input rst_n, input [3:0] PWM_in, output PWM_out);  reg [3:0] cnt;reg cnt_dir;  // 0 to count up, 1 to count downwire [3:0] cnt_next = cnt_dir ? cnt-1'b1 : cnt+1'b1;wire cnt_end = cnt_dir ? cnt==4'b0000 : cnt==4'b1111;  always @(posedge clk or negedge rst_n )  if(!rst_n) cnt <= 0; else cnt <= cnt_end ? PWM_in : cnt_next;always @(posedge clk or negedge rst_n) if(!rst_n) cnt_dir<=1'b0; else cnt_dir <= cnt_dir ^ cnt_end;assign PWM_out = cnt_dir;endmodule

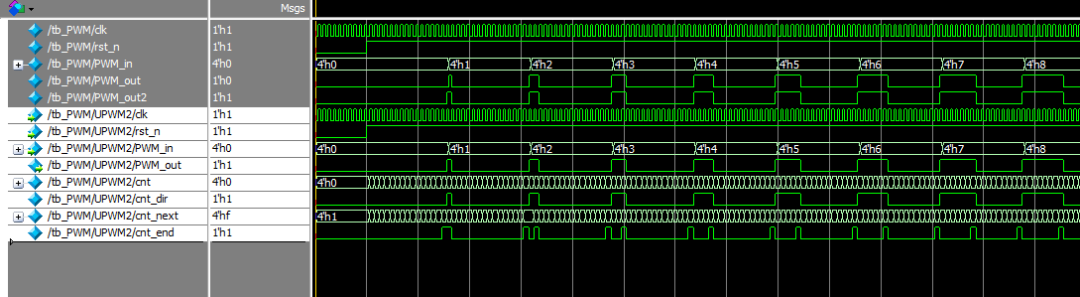

它使用一個可加載的上下計數器，不需要輸出比較器。有趣的是，它并不完全等同于第一個設計，因?yàn)檩敵鲋芷谟?7個狀態而不是16個(輸出從1/17 = 6% 到16/17 = 94%)。
