LVDS概述

LVDS (Low Voltage Differential Signaling）是一種小振幅差分信號技術，它使用非常低的幅度信號 (250mV~450mv）通過一對平行的 PCB 走線或平衡電纜傳輸數據。在兩條平行的差分信號線上流經的電流及電壓振幅相反，噪聲信號同時耦合到兩條線上，而接受端只關心兩信號的差值，于是噪聲被抵消。由于兩條信號線周圍的電磁場也相互抵消，故差分信號傳輸比單線信號傳輸電磁輻射小得多。此外，該傳輸標準采用電流模式驅動輸出，不會產生振鈴和信號切換所帶來的尖峰信號，具有良好的EMI特性。由于LVDS 差分信號技術降低了對噪聲的關注，所以可以采用較低的信號電壓幅度。這個特性非常重要，它使提高數據傳輸率和降低功耗成為可能。低驅動振幅意味著數據可更快地反轉。由于驅動器是恒流源模式，功耗幾乎不會隨頻率而變化，而且單路的功耗非常低。

因此，采用這種技術后，只要保證一對平行傳輸線的長度足夠一致，并在接受端提供良好的匹配端接阻抗技術，以減小反射信號的產生，就可以提供非常高的數據傳輸率。目前，不用經過復雜和特殊的處理，提供 840MHZ 的數據傳輸速率已經非常容易。

LVDS的工作原理和特點

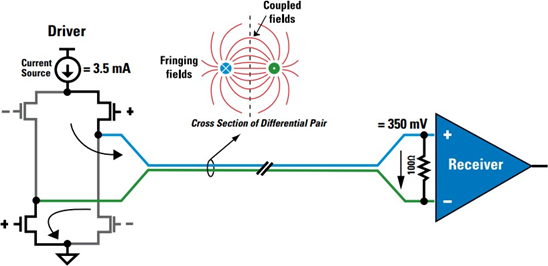

圖1 LVDS 驅動和接收

圖1為LVDS 的工作原理示意圖，其驅動器由個恒流源（通常為 3.5mA）驅動一對差分信號線組成。在接收端有一個高的直流輸入阻抗（幾乎不會消耗電流），所以幾乎全部的驅動電流將流經 100歐的終端電阻在接收器輸入端產生約 350mV的電壓。

當驅動狀態反轉時，流經電阻的電流方向改變，于是在接收端產生一個有效的〞0〞或〞1〞邏輯狀態。LVDS 技術特點包括：
1.高速傳輸能力，LVDS 的傳輸能力最高可達 2Gbps;
2.低電壓、低功耗，LVDS 采用 CMOS 工藝實現，靜態功耗較低；
3.低噪聲輻射；
4.采用差分傳輸模式有較強的抗干擾能力；

LVDS 比傳統的單端信號拓?fù)浣Y(jié)構（如并行 LVTTL/LVCNOS） 有許多優點,主要優點包括 EMI（電磁干擾）減少，更快的數據速率更遠的擴展傳輸距離和成本及便利性。

EMI

在工業系統中，電磁干擾是一個需要克服的重要問題， 電纜的數量，電纜的長度和電纜之間的串?dāng)_都可以在多個并行輸出時產生相當多的 EMI。傳輸?shù)牟⑿休敵鲈蕉?，EMI就變得更加明顯，此外，更快和更銳利的邊緣率也使得高速據速率產生了更多的 EMI, 它們和并行的 LVTTL/LVCMOS 接口產生復合的 EMI， 這是由于在增加數據率的同時所有路徑也會更快和更銳利。

正是由于差分技術和低電壓擺幅，LVDS 接口減少了 EMI。一對平衡差分線上流經兩個大小相等但方向相反的信號。因此兩條線所產生的大部分磁場互相抵消。相較于兩根單端數據線，這極大的減少了 EMI。

對于第 2 代和第 3 代 LVDS SerDes（串行器/解串器），另一個好處是通過 RBS（隨機化，DC 平衡，加擾）編碼提高系統可靠性和降低 EMI。靜態的顯示圖像可以包括許多相同的顏色位，這可能產生 DC漂移并影響信號質量以及創造 EMI 峰值。 RBS編碼使數據隨機化并加擾比特位的位置，移除靜態模式并確保轉換正確，然后通過平衡 DC來允許 AC耦合并提供隔離。這種編碼的最終結果是抖動更小和通過更多的傳輸頻譜擴展以降低 EMI。

數據速率，距離和成本/便利性

由于并行接口的數據速率非常有限，故數據速率是 LVDS 優于 LVTTL / LVCMOS的另一個好處。如前面所述，當許多輸出并行傳輸時，每個信號傳播越快，它產生的 EMI就越多。此外，信號間延時差也限制了信號可以傳播的距離，在更快的數據速率下會變得更糟。而使用 LVDS，數據速率可以更高，距離也可以延長至超過 10米。由于長度匹配的考慮減少以及更多的使用空間， PCB 的設計也容易很多。

使用 LVDS 接口和并行的 LVTTL / LVCMOS 相比，利用 LVDS 接口可以顯著減小 PCB 和連接器的尺寸，從而降低了整個系統的成本。 此外，當需要系統維護維修時，使用大量并行接口電纜的系統，例如 LED Wall，調試起來很困難。而且 LED Wall 后面的空間有限，因此需要在正面進行所有維修。而選用 LVDS接口時，電纜的數量明顯減少，這樣維護更容易，更易于管理。

LVDS SerDes 設計要點

在設計過程中，請考慮以下幾點：
?  EMI
o  LVDS 信號濾波設計主要針對如時鐘信號、總線信號做濾波設計，時鐘信號在發送端增加 RC 濾波設計，減小時 鐘對外的輻射干擾；針對差分信號，其濾波設計需在端口增加共模電感進行濾波抑制共摸噪聲。
o  LVDS 信號抗干擾設計分為固定路徑干擾和環境干擾。

?  固定路徑的干擾
o  干擾路徑一般為電源或者信號線，故 LVDS 電路設計只需要在接口增加防護設計，接口增加磁珠吸收后對地增加電容，使干擾以最快的路徑泄放掉；

?  環境干擾
o  這種干擾是由環境中外部源的電磁輻射引起的，通常使用諸如添加鐵氧體磁珠和電容的保護措施來減少這種干擾的影響。

?  為了減少單端信號和 LVDS信號之間的串?dāng)_，應該遵循：
o  在同一 PCB 層上，單端信號距離 LVDS 信號至少 12 mm；

o  差分線之間的距離不應超過信號線寬度的兩倍, 電路板的厚度應大于信號線之間的距離；

o  兩個相鄰差分對之間的距離應大于或者等于 2 倍獨立信號線之間距離。
?  阻抗匹配
o  為 LVDS 信號設計阻抗匹配時，應遵循：
?  PCB至少為 4層板，LVDS信號和 TTL/CMOS信號需用電源層或地層進行隔離；

?  LVDS的驅動器和接收器盡可能靠近連接器放置；

?  靠近驅動器或接收器 Vcc管腳處放置一個 4.7μF或 10μF 電容，且要考慮信號的工作頻率和電容最佳工作頻率的匹配性；

?  靠近一個驅動器或接收器 Vcc管腳處放置至少一個 0.1μF和一個 0.001μF電容；

?  電源和地線盡量的寬以降低電源回流阻抗。

總結

LVDS 信號傳輸和 SerDes 技術滿足了當今高帶寬、低功耗的傳輸要求，與傳統的單端傳輸技術像 LVTTL 技術相比，它們具有包括減少 EMI，提高數據速率，縮小尺寸/空間，設計復雜性，傳輸距離等各種優勢。在 LED wall等工業應用中，這些優點在幫助滿足設計要求方面做了很多工作,但由于高速、低電壓特點，其設計不規范時易帶來信號完整性問題。實踐證明，遵循一定的設計規范可以規避 LVDS和 SerDes 設計問題。
